一、设备概述

双转盘真空给袋包装机，采用纯凸轮设计十分有学习价值！属于全自动预制袋真空包装设备，区别于单转盘机型，采用主真空转盘 + 辅上料转盘双工位并行结构。整机集成自动取袋、开袋、下料、真空抽气、热封、出料全流程自动化，针对熟食、水产、卤味、生鲜、五金配件等需要真空保鲜的预制袋产品，实现连续不间断高速真空包装。

图纸机型为 10 工位真空主转盘 + 辅旋转上料转盘结构，内置多组独立真空仓，支持深度真空、气调保鲜，底部集成整体传动同步机构，一体式机架，是中高速量产型真空包装主力设备。适配袋型三边封袋、四边封袋、自立袋、铝箔蒸煮袋、带拉链预制袋、真空透明袋；袋宽 80~260mm，袋长 100~380mm。

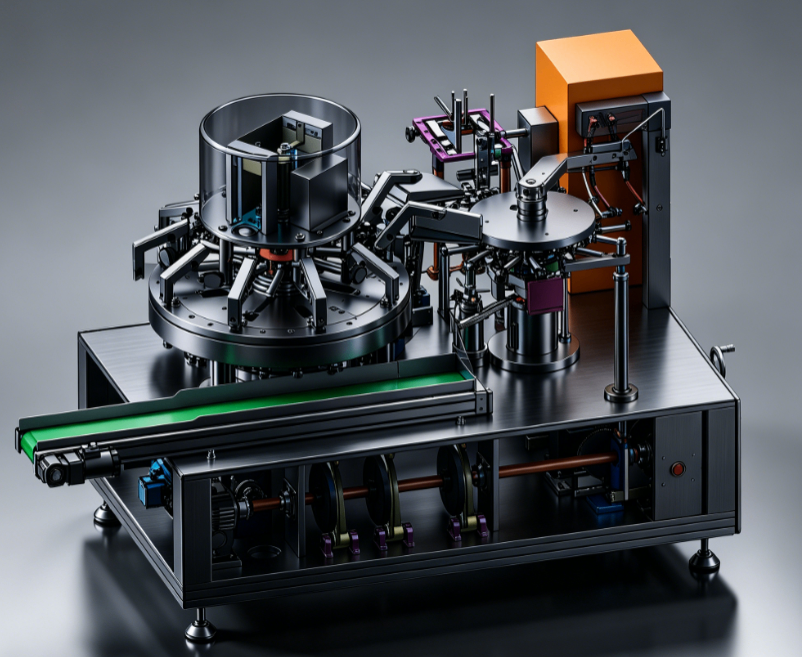

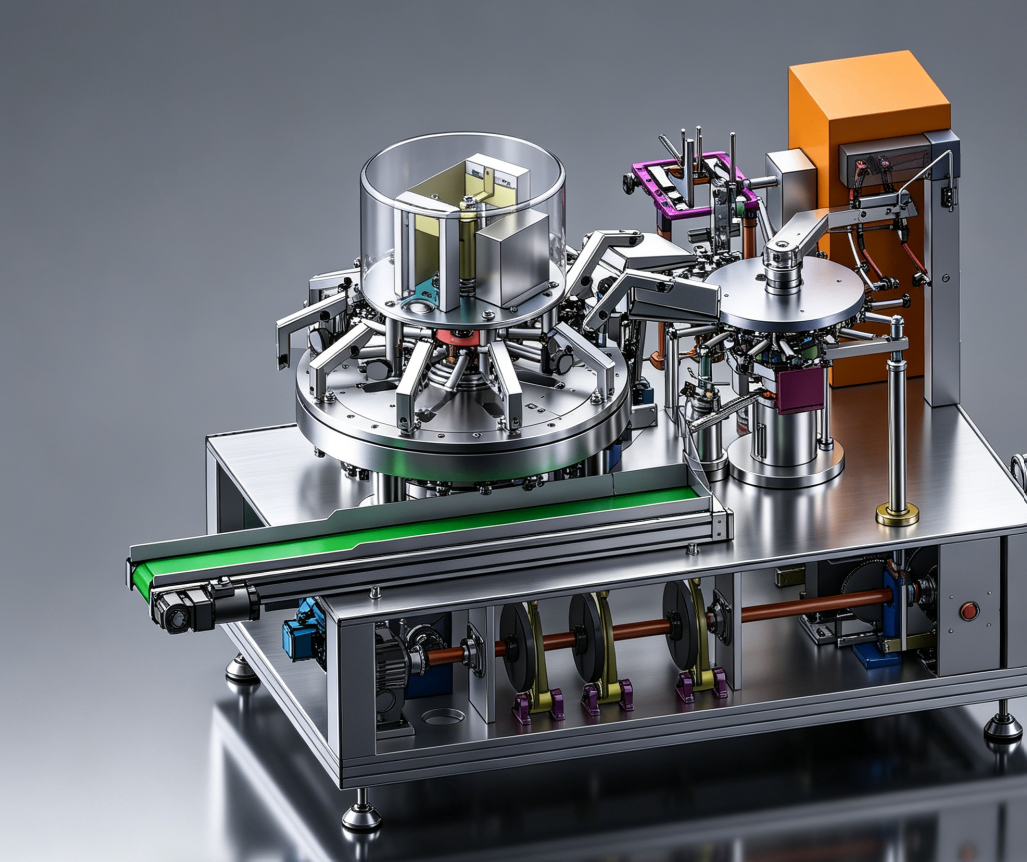

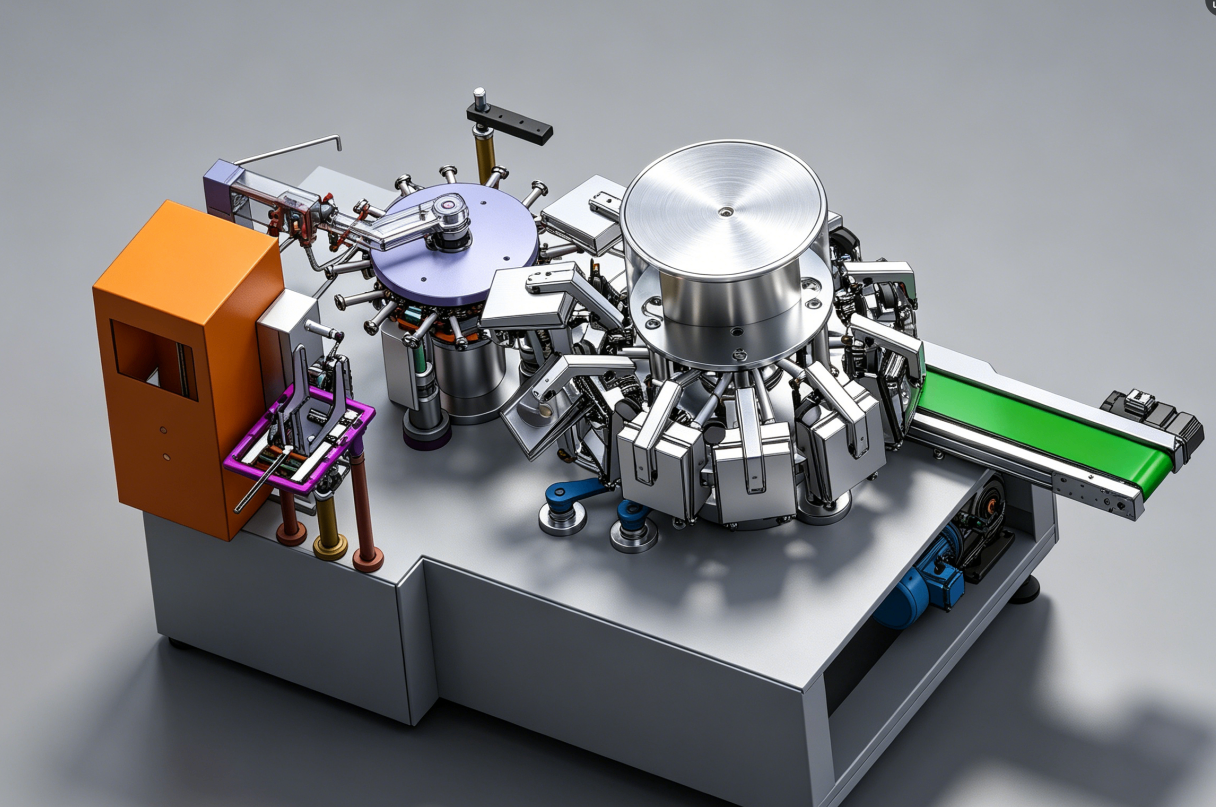

二、整机核心结构

1. 双旋转转盘核心系统

（1）主真空转盘（大圆盘，带多组真空仓夹具）

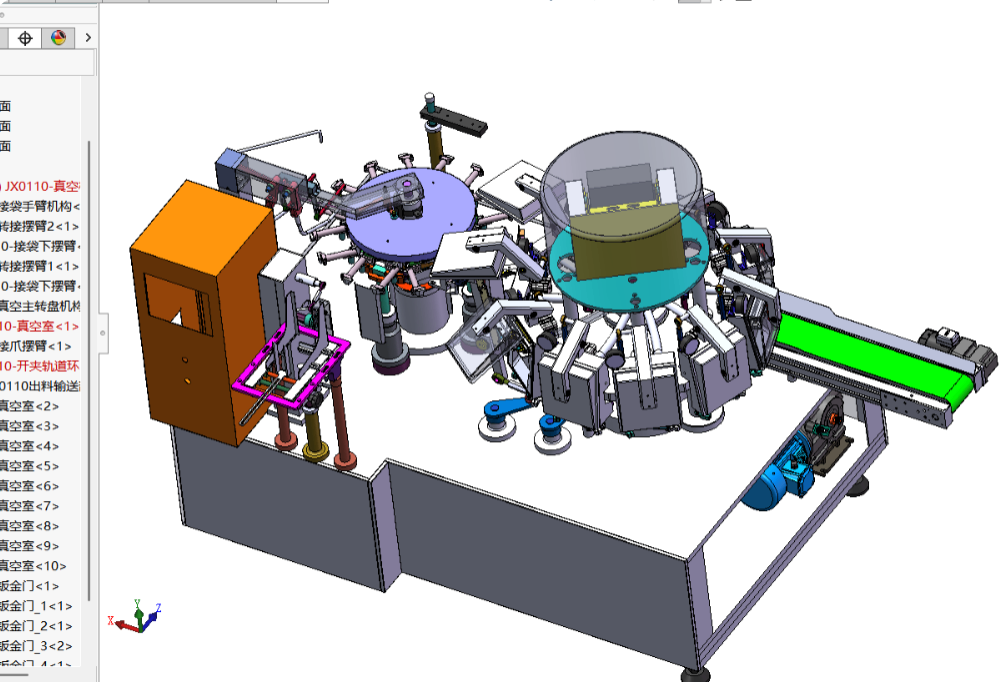

• 圆周均布 10 套独立真空夹持仓（图纸标注真空室 1~10），每套包含袋夹、真空密封腔体、热封刀、开夹气缸；

• 转盘由底部同轴减速机 + 同步连杆机构驱动，间歇分度旋转，每个工位独立完成一道工序；

• 独立真空仓优势：单仓漏气不影响整机真空度，可单独检修，无需停机整线。

（2）辅上料转盘（小型紫色圆盘）

• 配套上料机械手、接袋摆臂机构，负责预制袋上料、预开袋、物料投放；

• 双转盘异步同步联动，主转盘做真空密封，辅转盘同步完成取袋、投料，并行作业大幅提升整机速度，解决单转盘 “投料、真空串行耗时” 的短板。

2. 真空密封执行单元（真空仓模组）

• 每套仓体双层密封结构，硅胶密封圈，闭合后形成密闭真空腔；

• 内置高温热封刀，支持单封 / 双封 / 褶皱封，适配铝箔袋、透明真空袋、蒸煮袋；

• 外接大功率真空泵组，可实现 - 0.09~-0.1MPa 高真空，支持充氮气、混合保鲜气体气调功能。

3. 自动上料接袋机械手机构

辅转盘配套多组摆臂机械手：

• 吸袋模组：真空吸盘堆叠取袋，自动分袋、纠偏；

• 开袋气缸：双向撑开袋口，配合吹气扩张，适配粉末、颗粒、液体物料下料；

• 过渡接袋摆臂：将装好物料的袋子平稳转运至主真空转盘夹具，无掉料、无刮袋。

4. 底部一体式同步传动机架

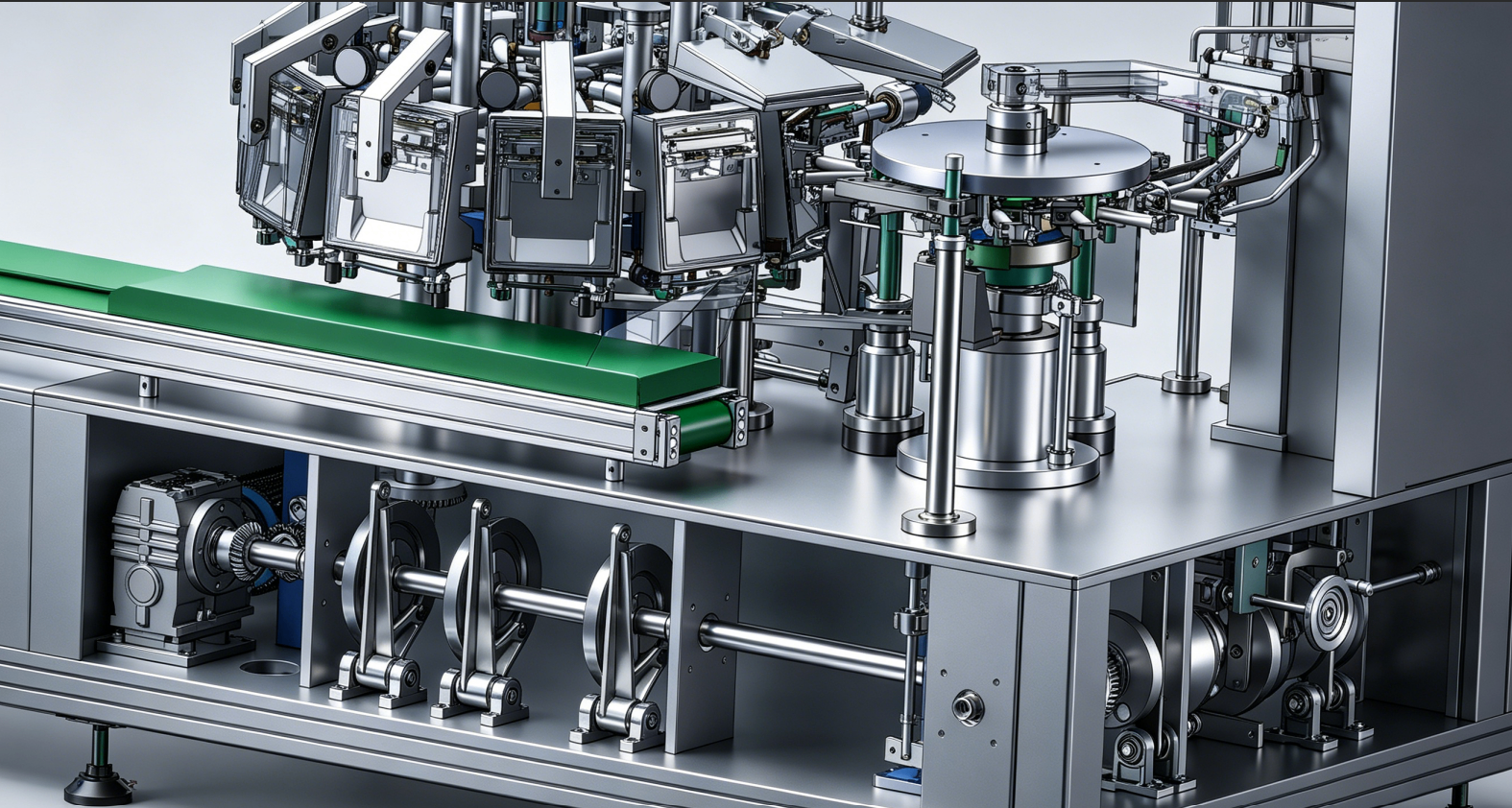

设备柜体内部为通轴同步传动系统（图纸下方可见长传动轴、同步摆臂、涡轮减速机）：

• 单驱动源同步控制双转盘分度、机械手、开夹机构，运动时序高度统一；

• 整体焊接钣金机架，黑钛不锈钢拉丝机身，承重强、运行震动小；

• 封闭式柜体，内部传动件防尘，便于清洁保养，符合食品卫生标准。

5. 出料输送机构（绿色皮带输送机）

主转盘最后工位完成真空封口后，自动开夹落料，成品通过水平皮带输送机向外输出，可对接称重、装箱流水线，实现产线无缝对接。

6. 电气控制箱体（橙色电控柜）

整机右侧集成独立电控柜，搭载 PLC、伺服驱动、触摸屏人机界面：

• 可自定义转盘转速、真空时长、热封温度、保压时间；

• 自带故障报警、缺袋检测、真空度实时监控、计数统计功能；

• 支持外接流水线通讯、对接上游投料机。

7. 防护与密封结构

主转盘上方透明有机玻璃防护罩，安全隔离旋转运动部件；整机接触物料部位 304 不锈钢，机架黑钛不锈钢防锈耐油污，IP54 防护，适配食品潮湿车间。

三、标准自动化工艺流程（双转盘并行逻辑）

1. 辅转盘工位 1：取袋吸盘从料仓吸取预制包装袋，机械手完成分袋、定位。

2. 辅转盘工位 2：开袋检测双向气缸撑开袋口，吹气扩张，光电检测有无袋、袋子是否破损。

3. 辅转盘工位 3：物料灌装配套立式下料机（顶部透明防护罩料仓），投放固体 / 颗粒 / 液体物料。

4. 转袋转运接袋摆臂将装有物料的袋子转运至主真空转盘夹具夹紧。

5. 主转盘多工位同步真空作业（并行）主转盘旋转过程中，多个真空仓同步执行：仓体闭合→抽真空（可选充氮气）→热封冷却→仓体打开；多工位同时作业，上料与真空工序不等待，效率翻倍。

6. 成品出料封口完成后夹具自动松开，真空袋掉落至出料皮带，输送至下一工序。

四、双转盘结构核心优势（对比传统单转盘真空机）

1. 生产效率大幅提升双工序并行，上料投料和真空密封同步进行，单机产能可达 30~60 袋 / 分钟，比同规格单转盘设备提升 40%~70%。

2. 工序分离，故障互不干扰投料、开袋集中在辅转盘；真空、热封集中在主转盘，投料卡袋时仅需暂停辅转盘，真空工位可继续完成已有袋子，无需整机停机。

3. 真空效果更稳定主转盘全部工位专职做真空，仓体密封时间充足，高真空度一致性好，无抽空不彻底、封口鼓包问题，适合熟食长期保鲜。

4. 适配复杂物料大袋、带汤汁、大块肉制品可在辅转盘缓慢稳定投料，不会出现液体洒漏污染真空仓，降低清洁频次。

5. 模块化易维护真空仓独立模组，单仓损坏可单独拆卸更换；双转盘传动独立可调，袋型切换调试简单。

6. 卫生与耐用性强整机不锈钢黑钛工业机身，防水防油，食品级材质，清洗方便；底部封闭传动，油污、碎屑不会进入传动机构，延长设备寿命。
