韩国sunic溅射镀膜PVD设备3D图纸-韩国原图!
首页 >半导体设备图纸 >晶圆制造:镀膜-PVD-CVD 2026-07-25 报告错误错误问题可与客服联系,感谢您的支持![获取免费下载]上传图纸即可免费下载哦!0
0
59

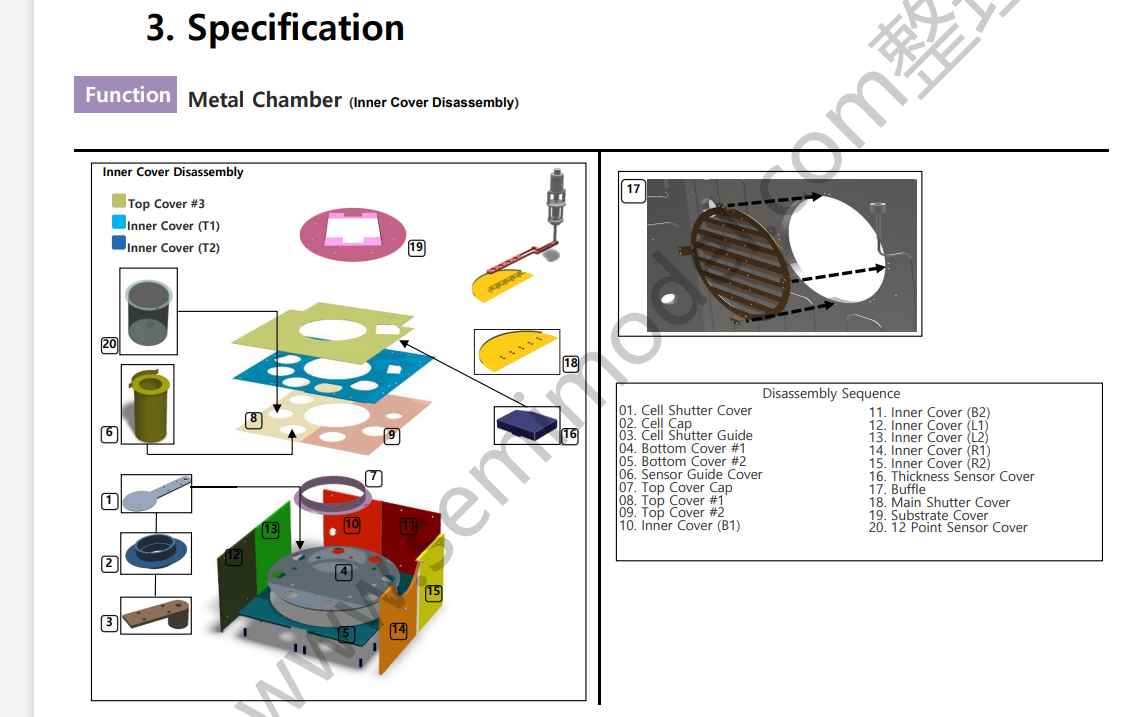

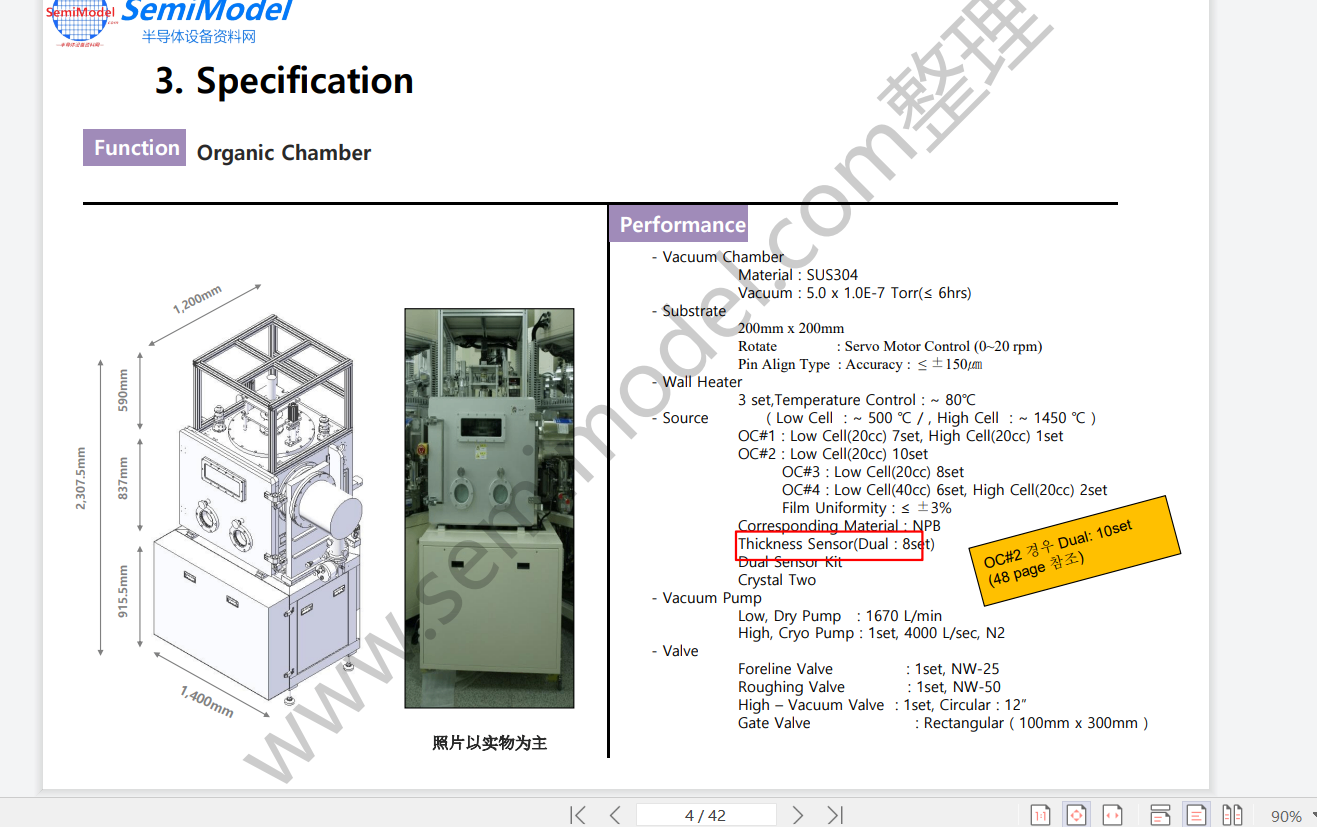

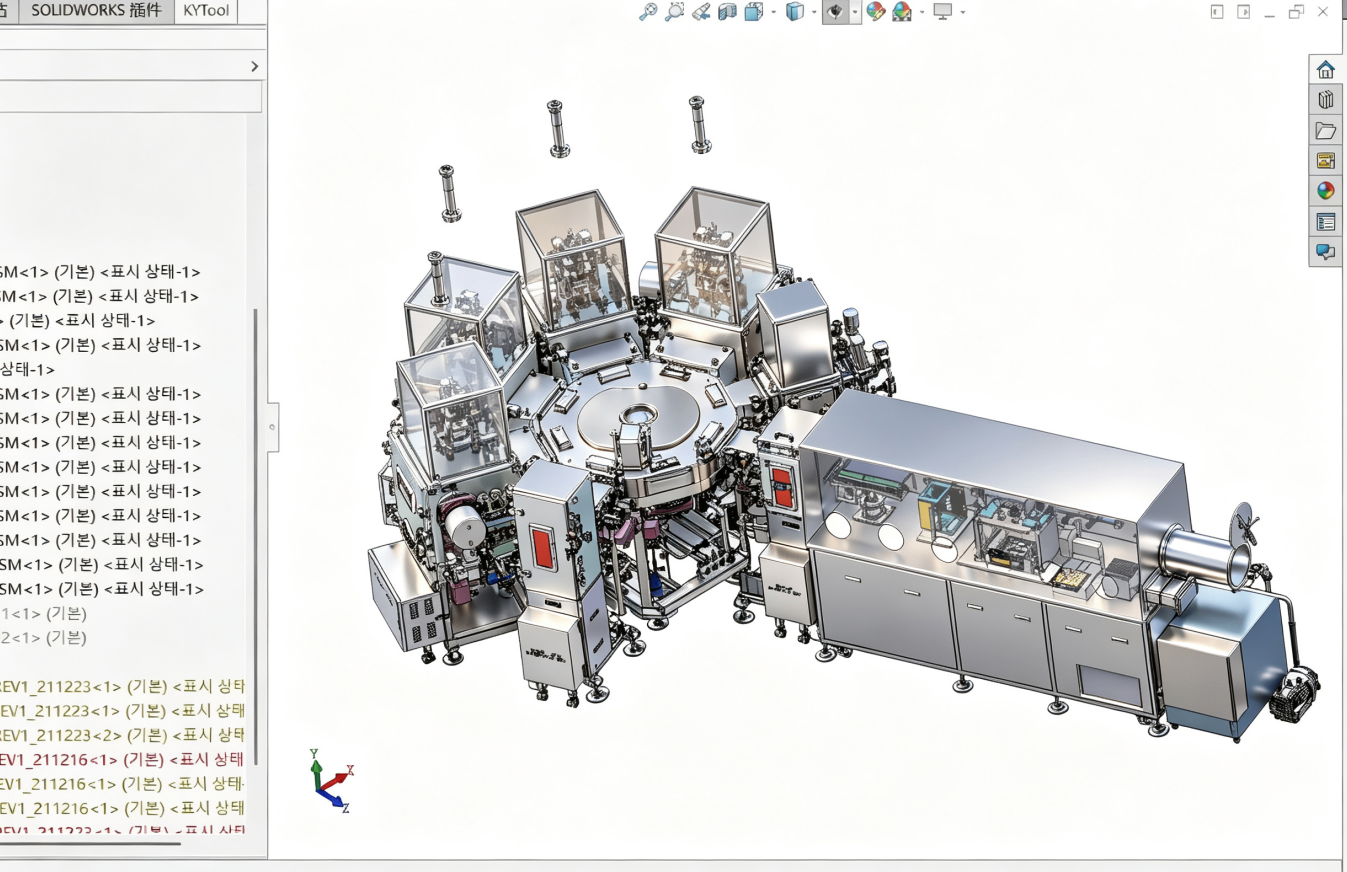

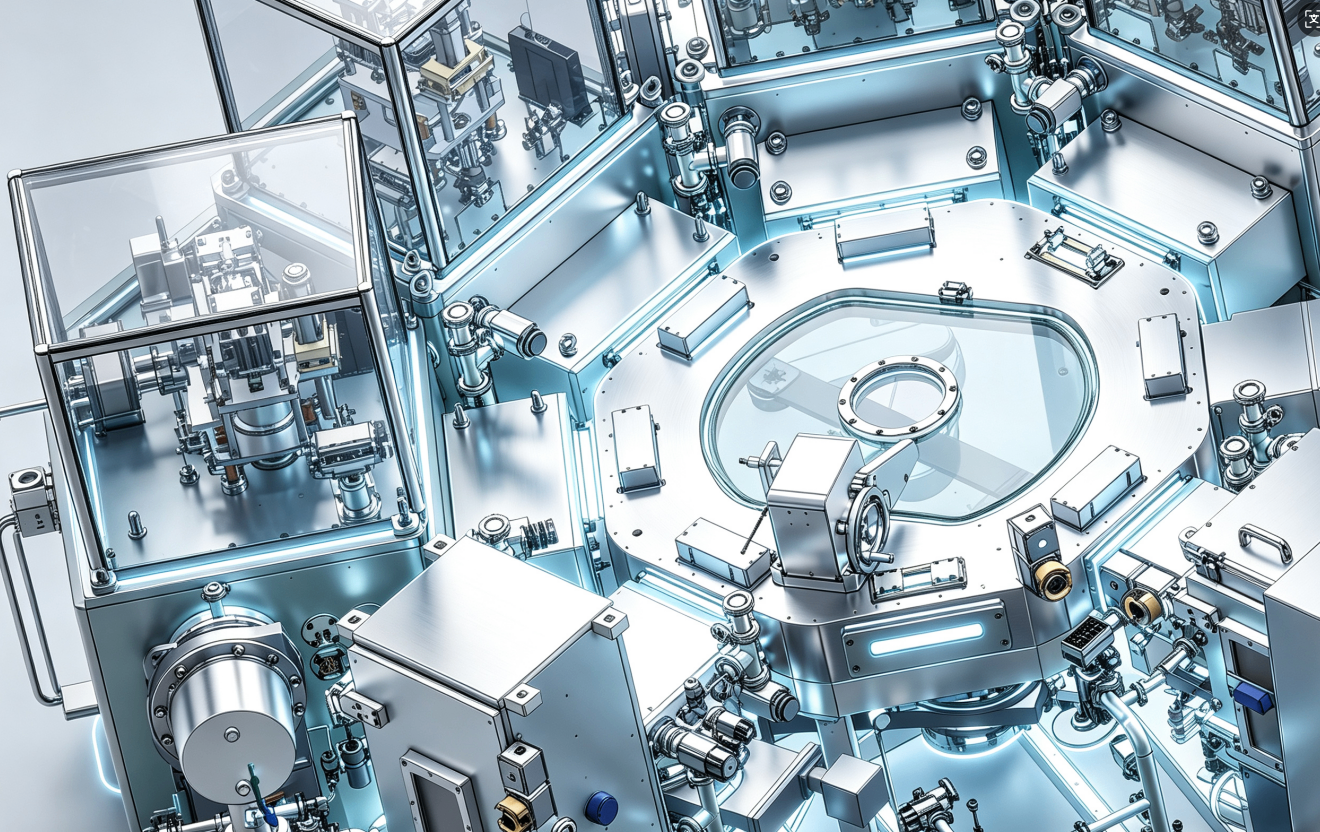

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

来自韩国sunic公司的原图!请务必慎用!仅供参考!!!材质什么的都有!最新款机台!(因东西机密,右侧文件列表没有全部展示出来)

其主要功能是在高真空环境下,将有机发光材料(如红、绿、蓝三基色 EML 材料)以及金属电极材料通过加热气化,并穿过高精细金属掩膜版(FMM),精准地沉积到玻璃基板或柔性基板上,形成微米级的像素发光层。

以下是 核心技术解析:

1. 系统核心组成部分

  • 高真空腔体(Vacuum Chamber): 蒸镀必须在高真空(通常低于$10^{-5}$$10^{-6}$ Pa)环境中进行,以确保气化后的分子拥有足够长的平均自由程,避免杂质混入并保证薄膜纯度。

  • 蒸发源(Evaporation Source): 盛放有机或金属材料的容器。通过精确的电加热(如电阻加热、电子轰击或坩埚加热)使材料升华或蒸发。系统通常采用线性源(Linear Source)或点源,并配有 PID 温度控制器以实现极高精度的速率控制。

  • 精细金属掩膜版(FMM, Fine Metal Mask): 一张刻有微小孔阵列的超薄Invar(铁镍合金)钢网,紧贴在基板下方,用于实现像素的精细图形化(RGB三色隔离)。

  • 基板传送与对位系统(Substrate Handling & Alignment): 包含磁力吸附台及视觉对位系统,确保大尺寸基板与 FMM 之间达到微米级的对位精度,防止面板出现混色或Mura(不均)现象。

2. 关键技术难点

  • FMM 下垂与热变形: 随着基板世代不断增大(如从 Gen 6 向 Gen 8.5/8.6 迈进),掩膜版因重力和受热容易发生微小形变,导致像素对位偏差。因此,张网技术、磁力支撑和热应力管理是核心壁垒。

  • 材料利用率与混色控制: 有机发光材料价格昂贵,如何提高蒸发定向性、减少材料在腔壁和掩膜版上的浪费(即提高 Material Utilization Efficiency),以及避免多腔室之间的交叉污染(Cross-contamination),是设备制造商的技术关键。

3. 设备主流构型

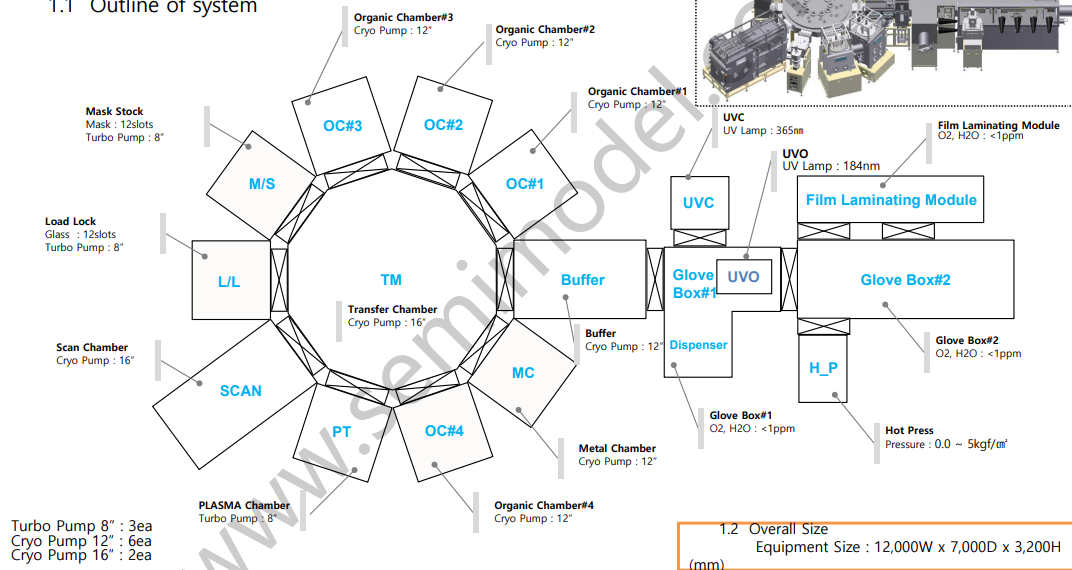

  • Cluster(多腔室集群式)系统: 中央由一个真空机械手连接多个独立工艺腔室。常用于中小世代基板或 R&D 研发线,能够灵活切换不同的材料层。

  • Inline(直通/在线式)系统: 腔室呈直线排列,基板顺着轨道依次通过各个独立蒸镀区。由于省去了频繁的上下料和翻转时间,具有极高的生产节拍(Throughput),是目前面向大中型面板及高世代线量产的主流趋势


下载需要29999金币 上传即可免费下载
图纸信息
图纸ID :558
文件大小:4.79M
所需金币:29999
图纸参数:可编辑,不包含特征参数
图纸格式:sldprt、sldasm、STEP
软件版本:2025
作者
用户XY0cKu
已分享: 355 份作品
作者头像
关注
文件列表
# 文件名称 大小
1 软件图标9 韩国PVD资料和图纸.pdf 4.84M
