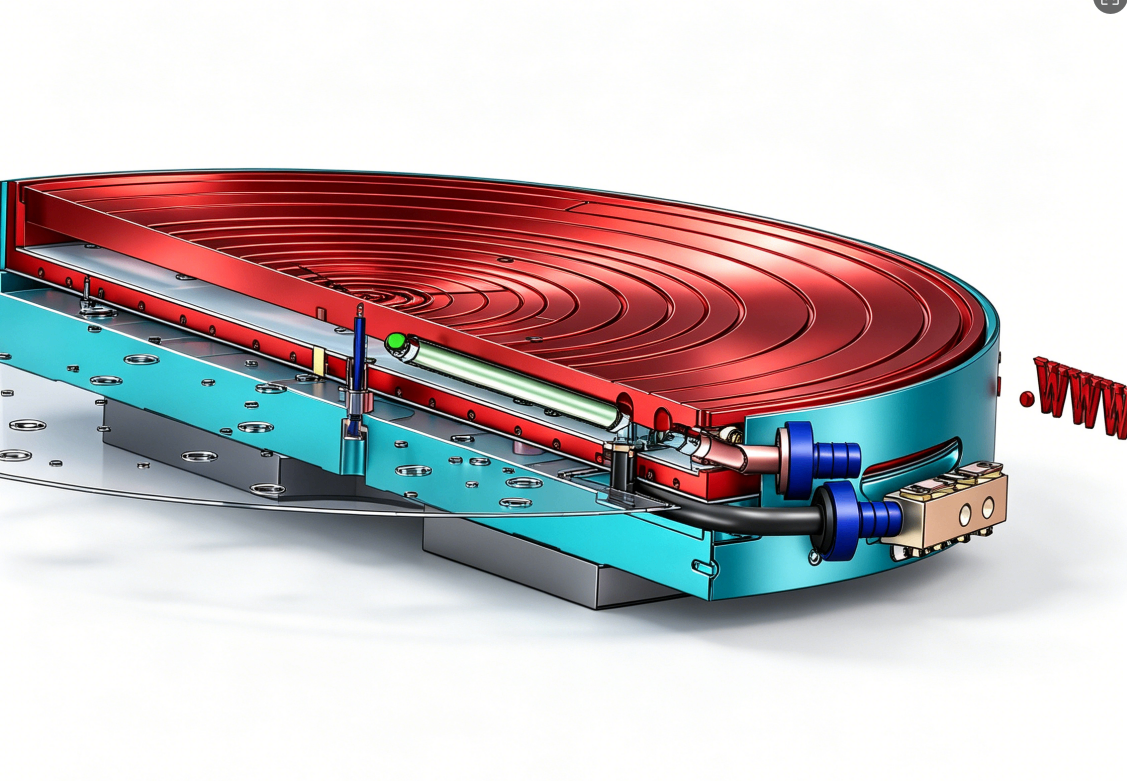

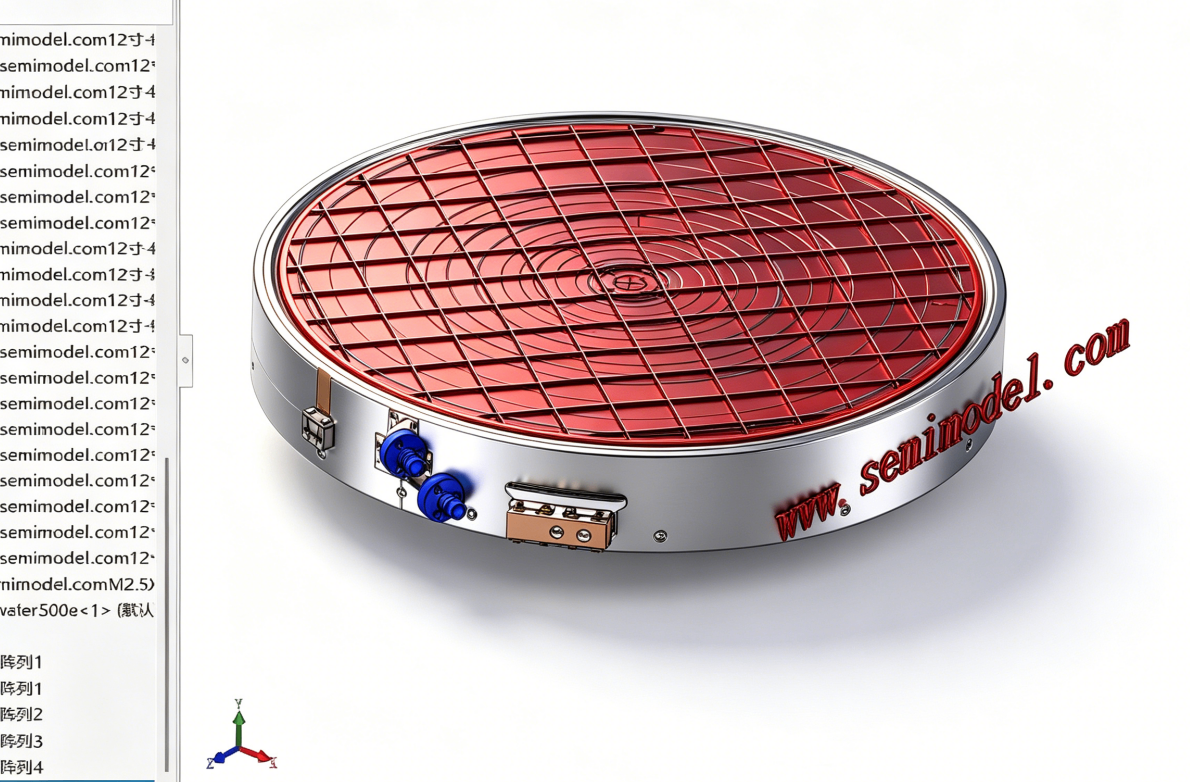

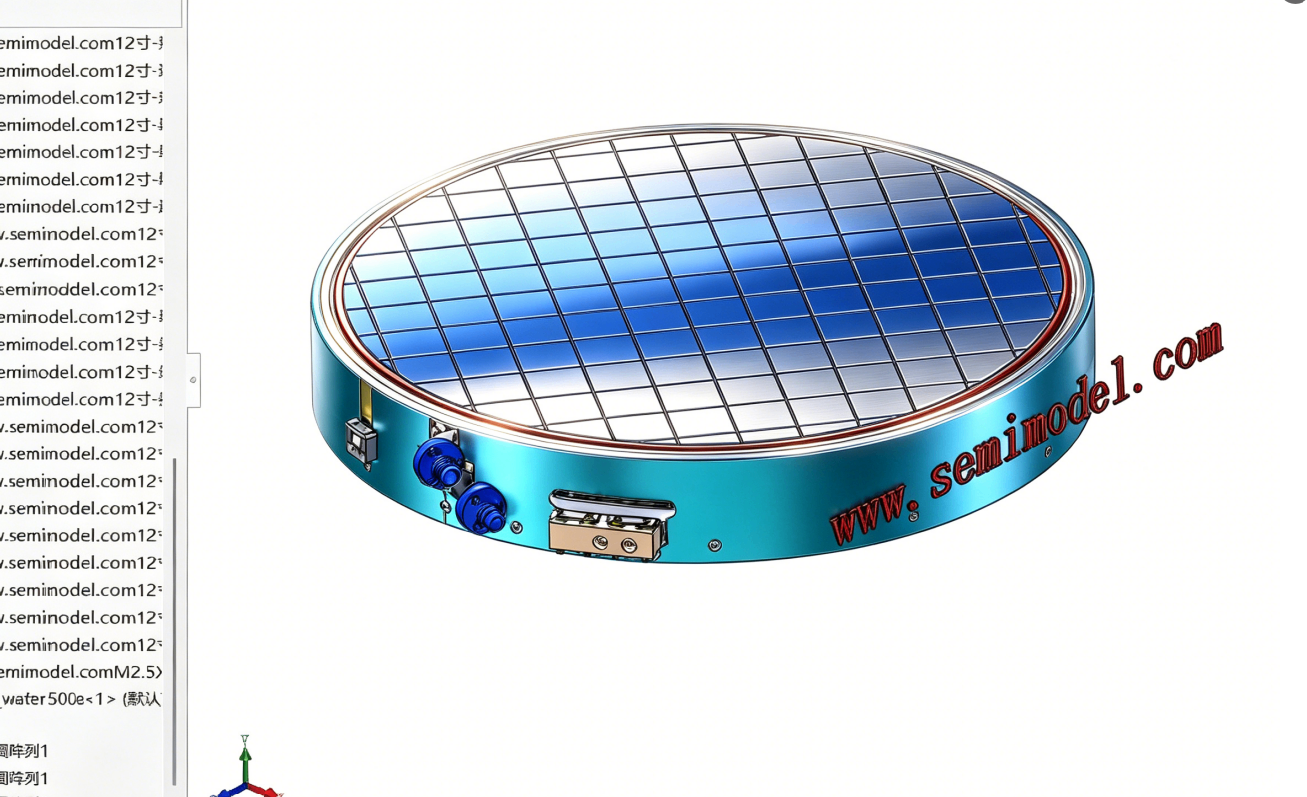

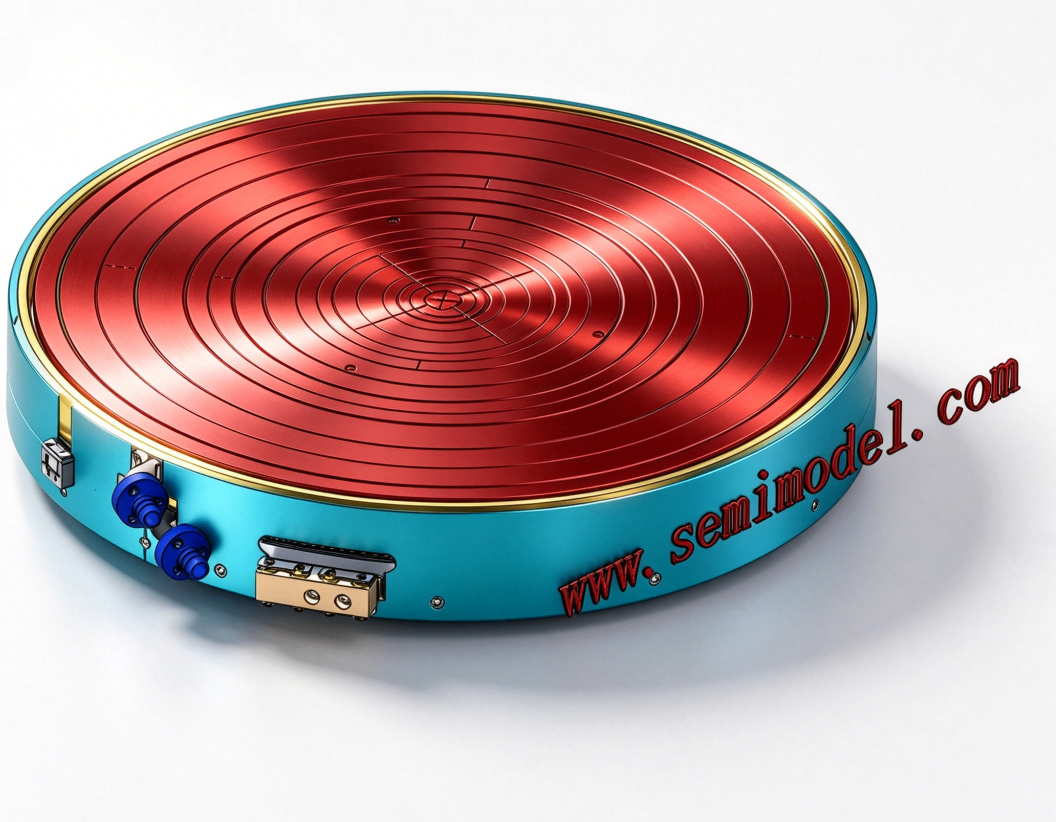

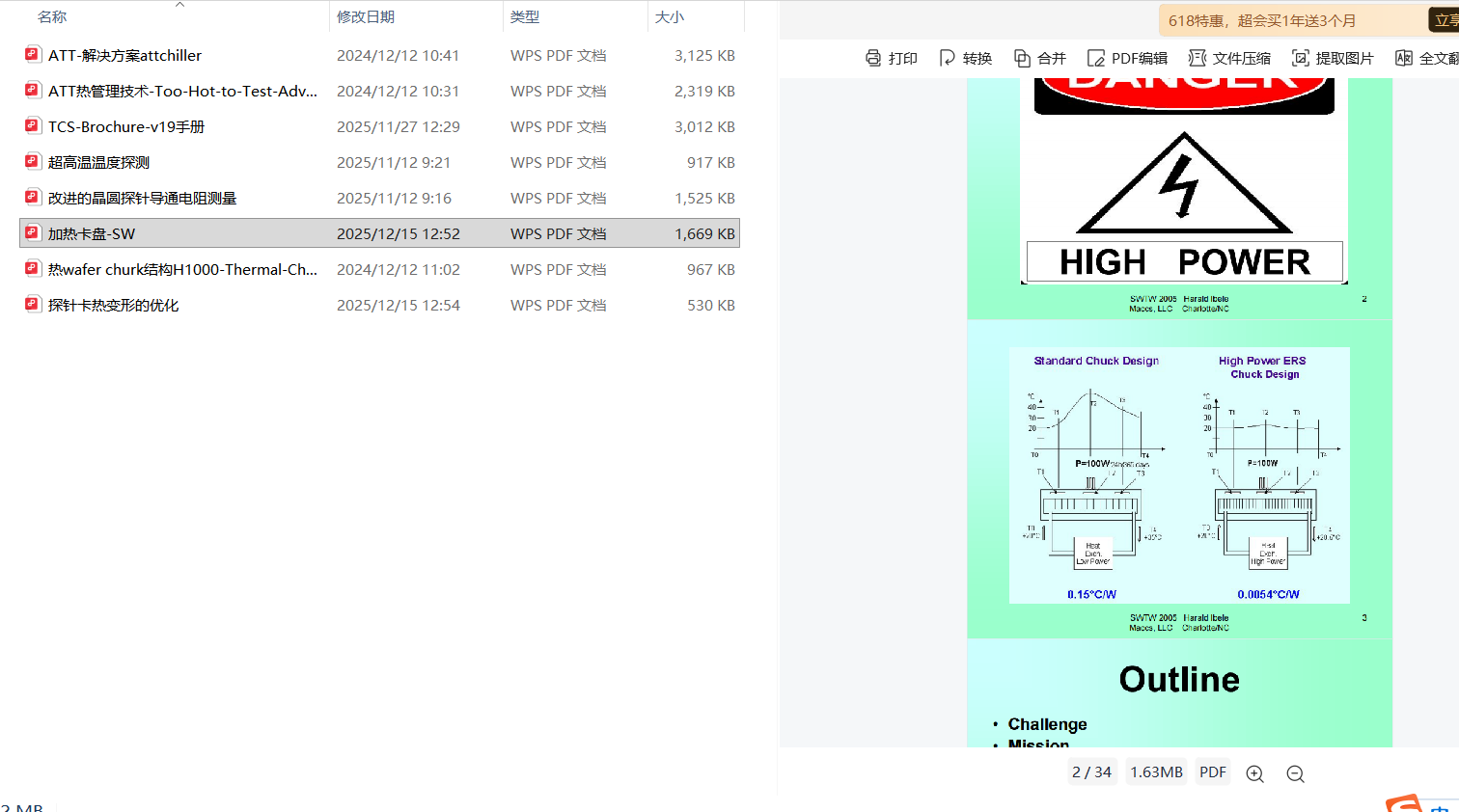

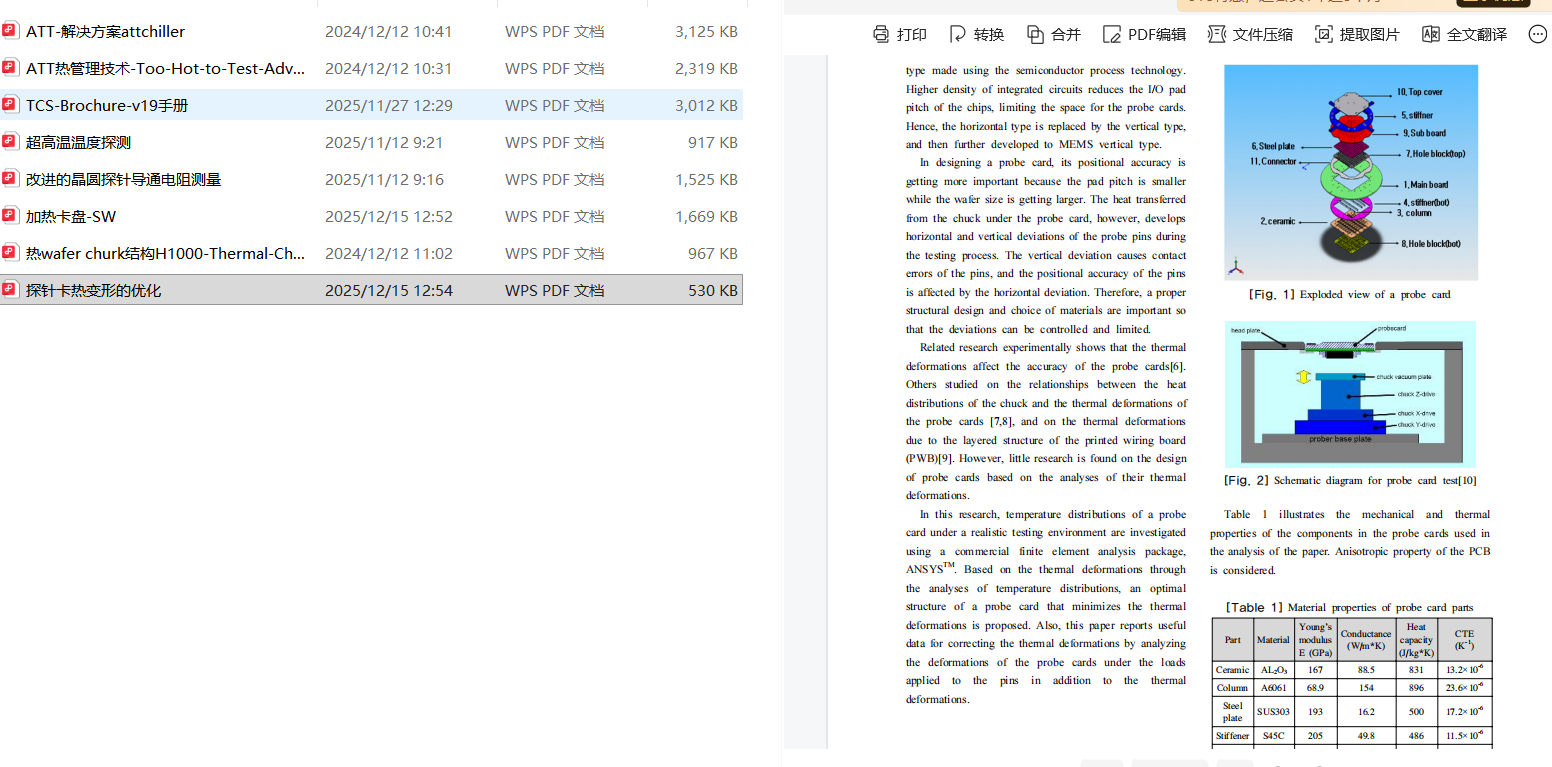

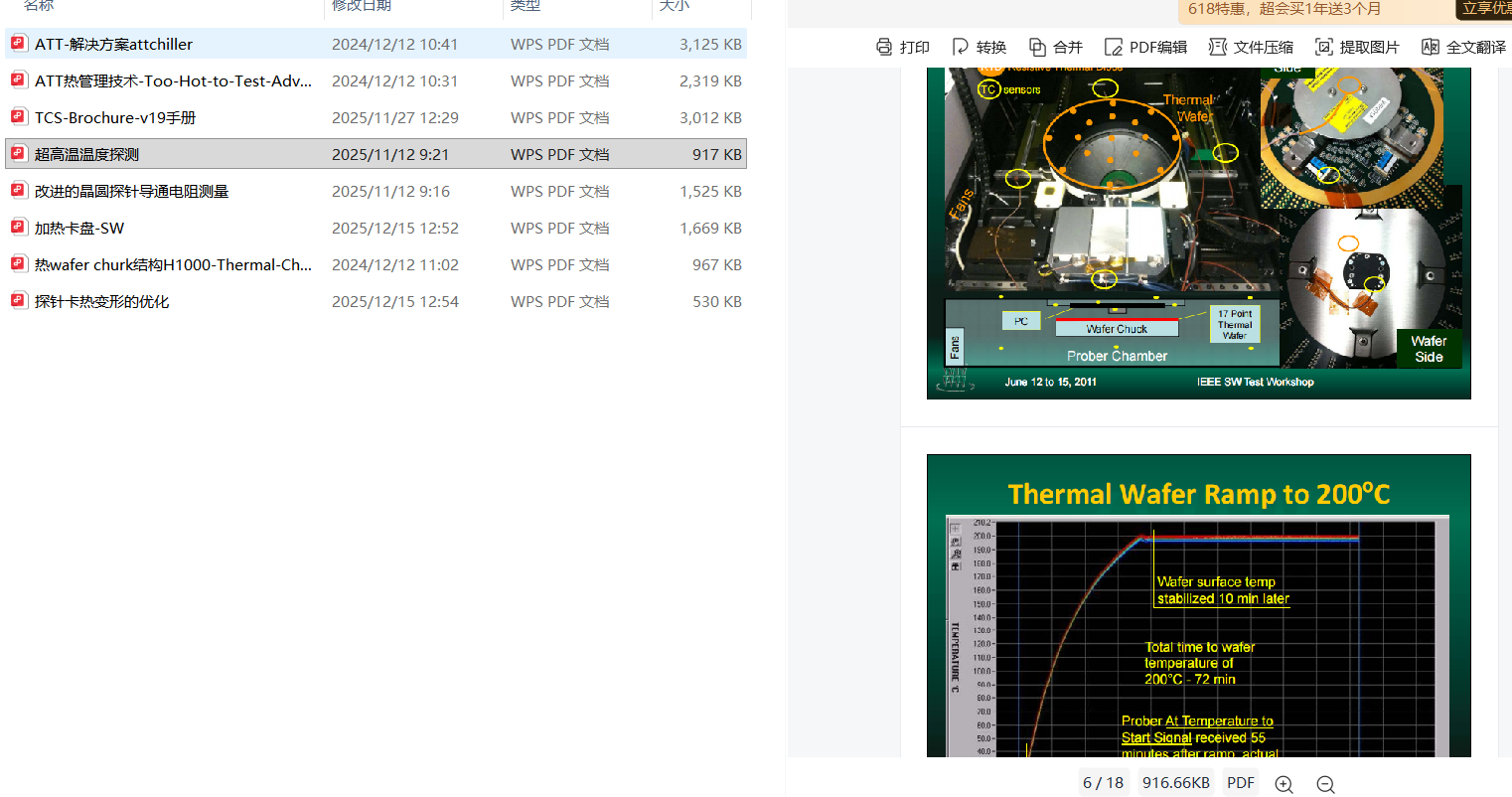

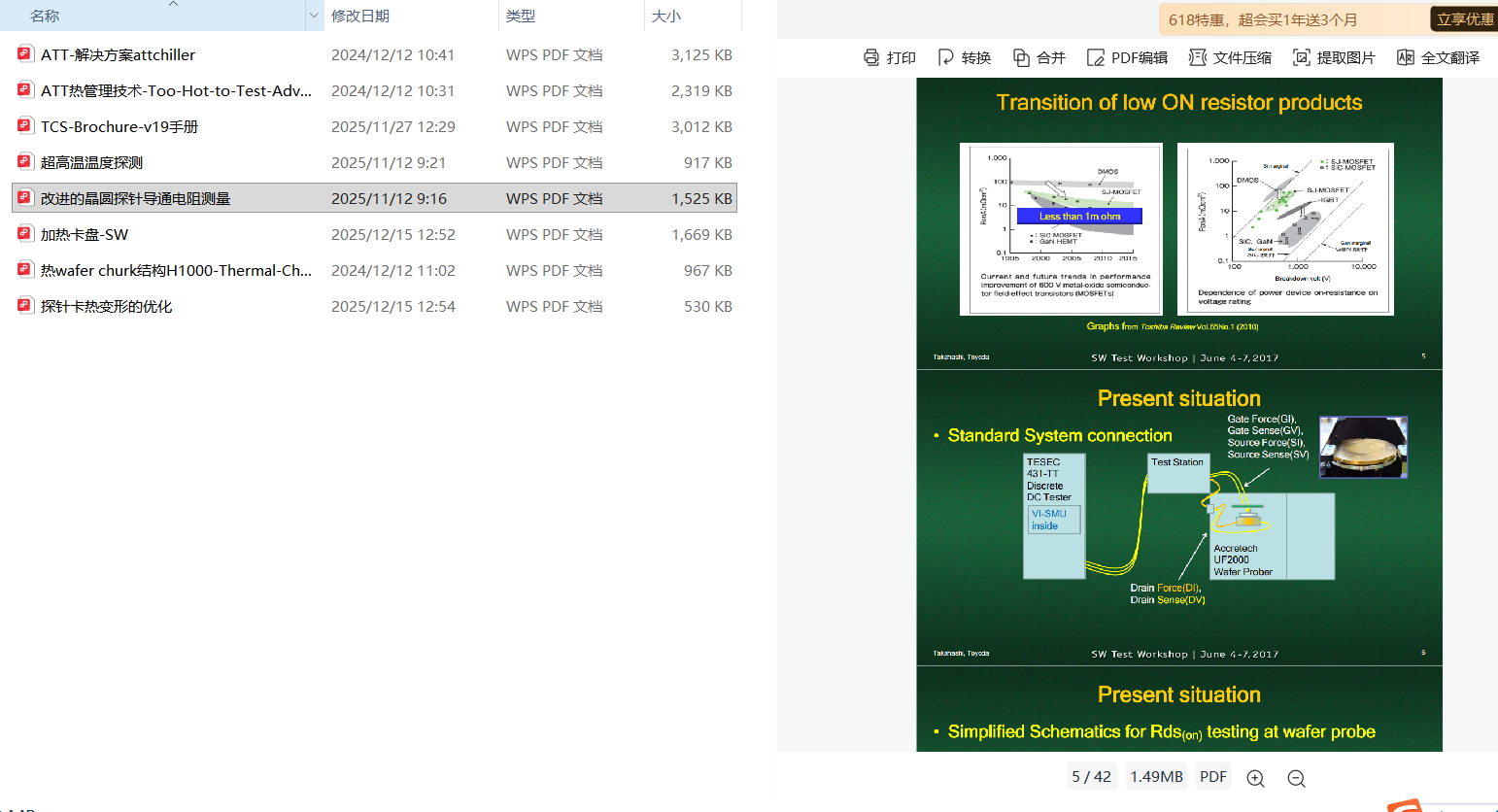

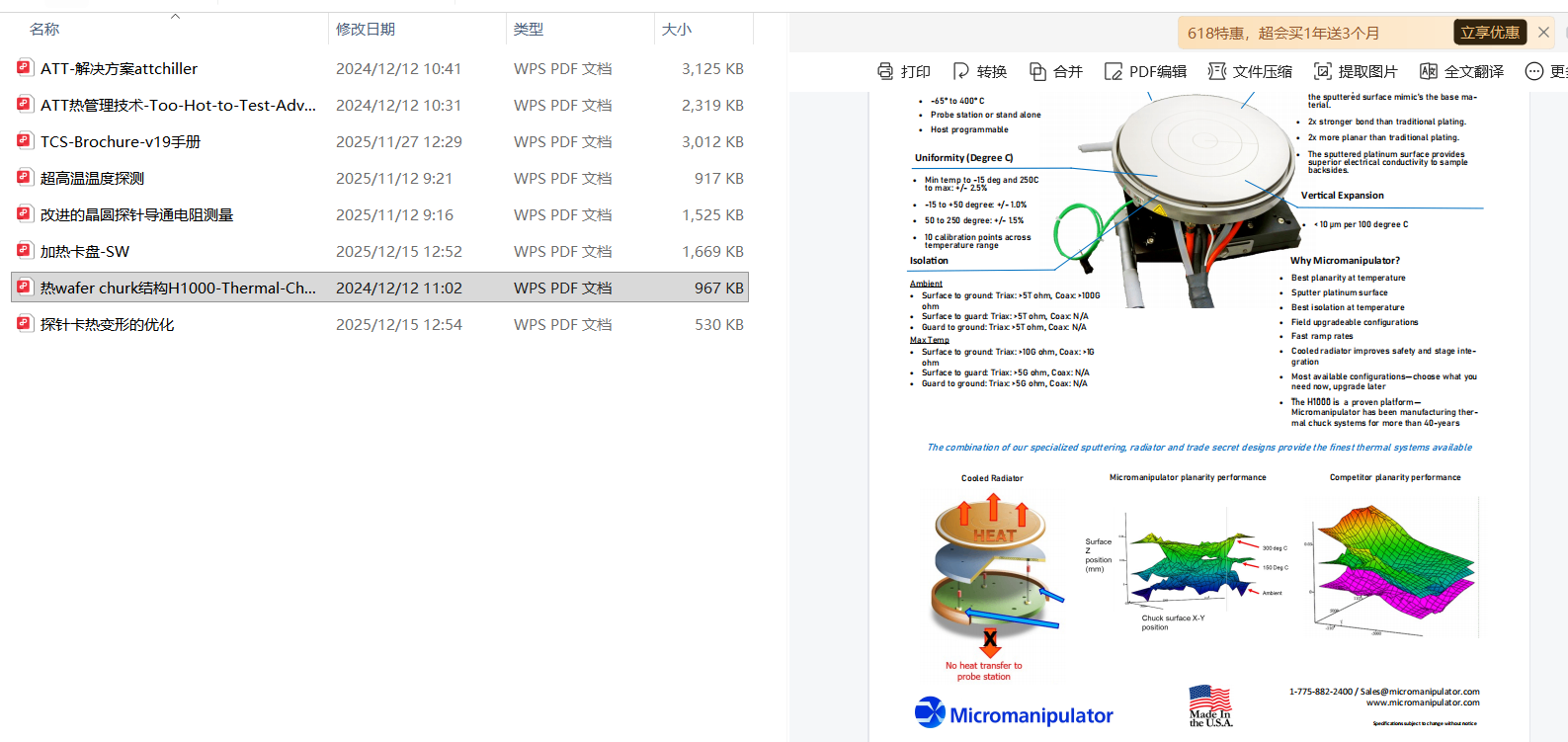

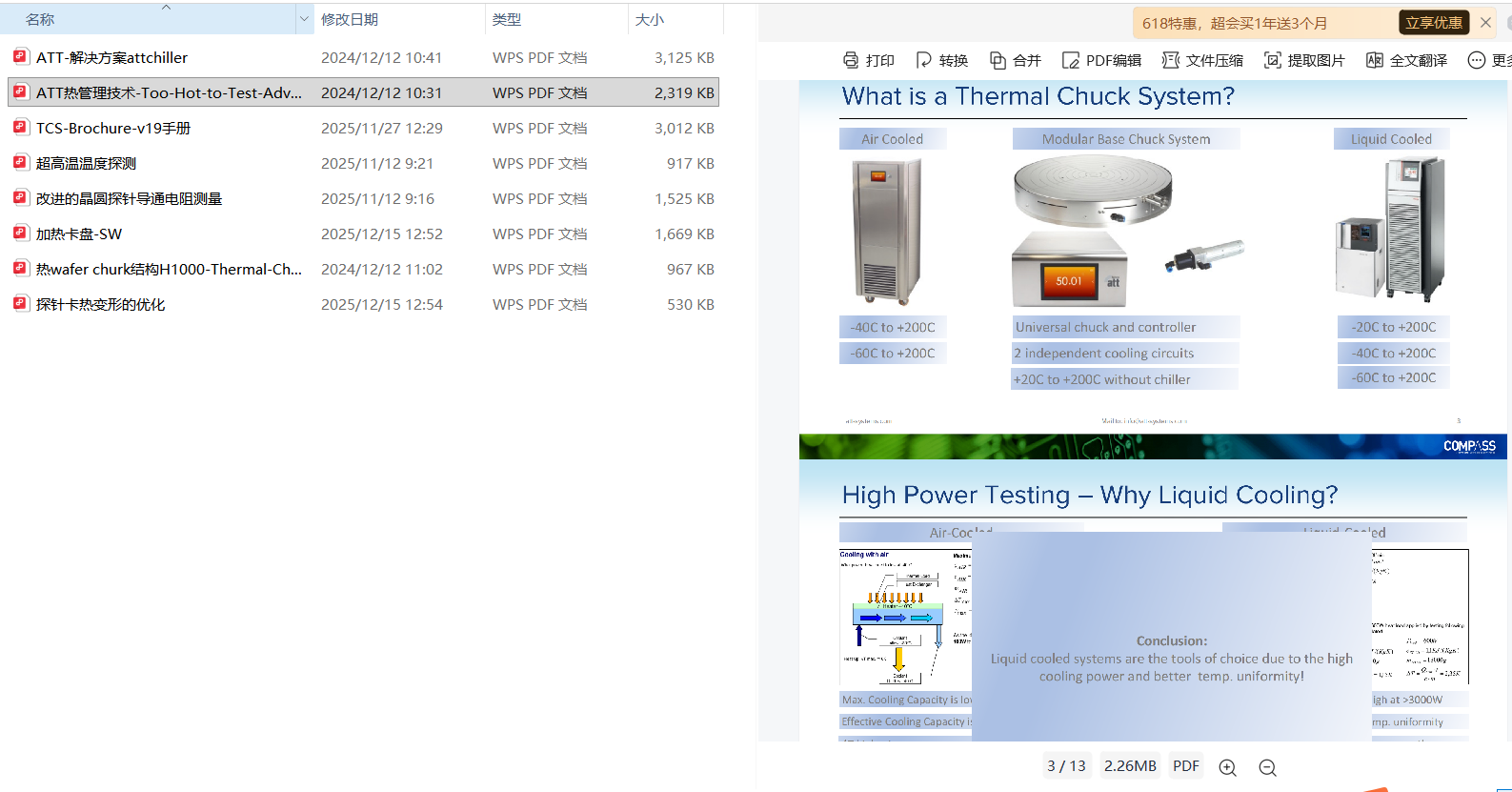

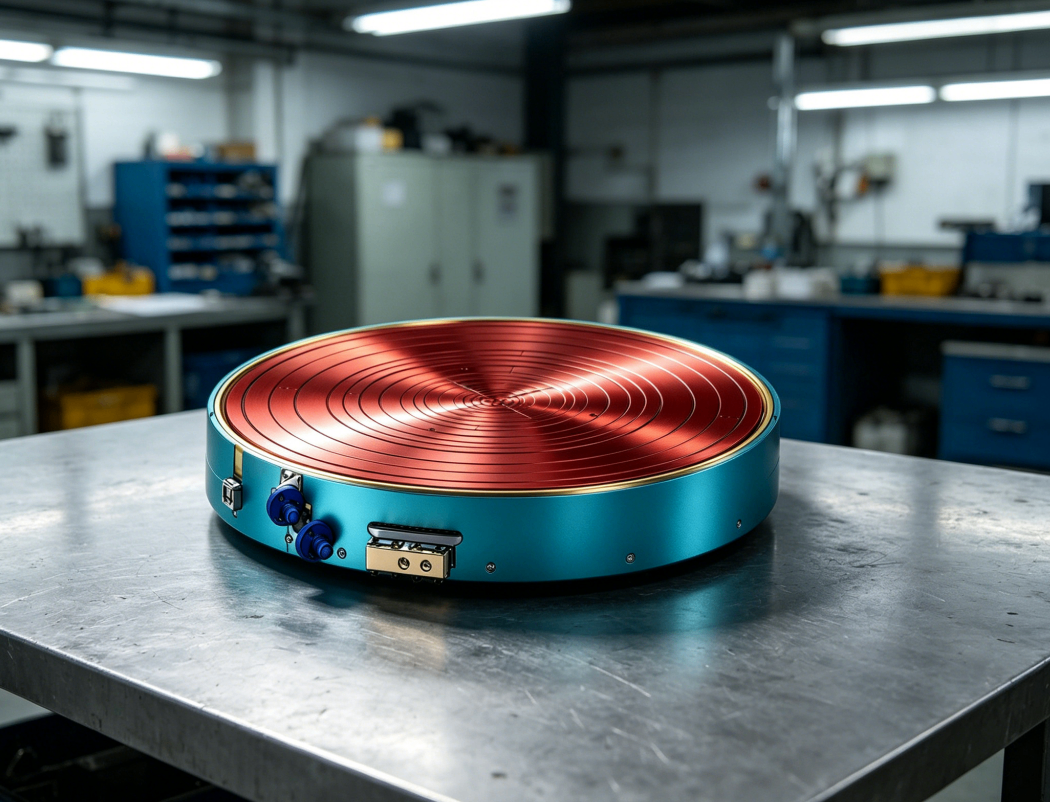

ERS-Thermal Chucks12寸温度卡盘详细3D图纸（STP格式）！原厂图纸！结构十分详细！管路和冷热路径槽细节都有！赠送大量温度CHUCK技术资料！对深入研究T-CHUCK十分有价值！

德国 ERS electronic GmbH 是全球半导体晶圆测试（Wafer Probing）领域顶级的热卡盘（Thermal Chuck）供应商。针对你提到的 12寸（300 mm）温度卡盘，它们的产品在行业内以高刚性、超低噪声、高速温变以及独特的空气冷却技术著称。

在 12 寸高精度探针台、晶圆测试系统（Prober）的硬件设计和集成中，ERS 的 12 寸 Thermal Chuck 核心技术架构与关键特征如下：

一、 核心技术系列与应用场景

ERS 针对 12 寸晶圆提供了几种主流的卡盘技术方案，满足不同的测试环境（研发分析 vs. 量产测试）：

1. AirCool® / AirCool® PRIME 系列（主流标准方案）

• 冷却介质： 全空气冷却（Air-Only）。ERS 核心专利技术，完全不使用液体循环或 Peltier  thermoelectric 组件。

• 优势： 避免了传统液冷方案的管路泄露风险，极大降低了系统维护成本。其特殊的空气流动管理技术实现了极短的稳定时间（Soak Time）和极低的 CDA（清洁干燥空气）消耗。

• 超低噪声（ULN）： 支持单数字皮安（pA）甚至飞安（fA）级的漏电流测试，非常适合高精度的参数测试（Parametric Test）。

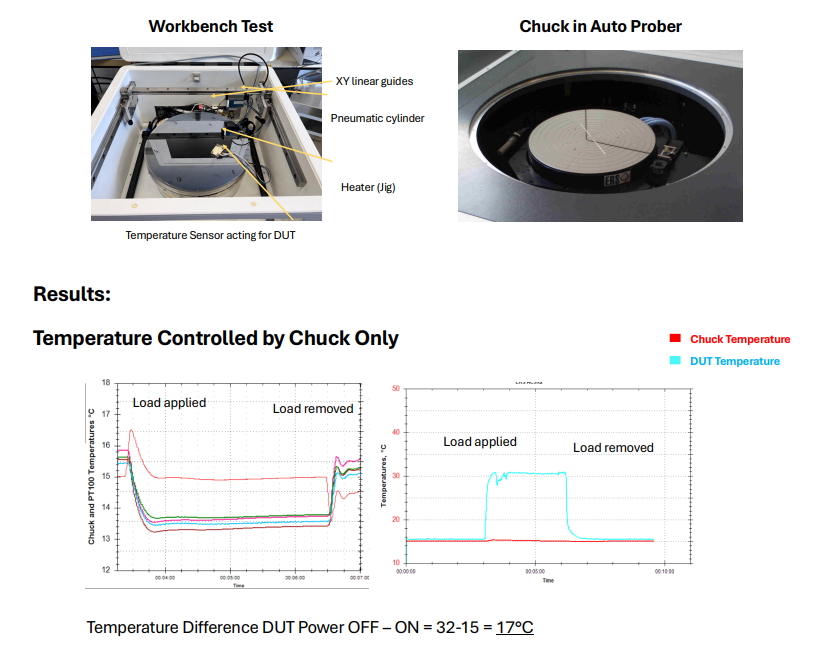

PowerSense® 系列（大功耗动态补偿方案）

• 应用场景： 主要针对高性能逻辑芯片（如 AI 芯片、大功率 SoC）的晶圆级测试。

• 核心特征： 具备主动功耗耗散补偿（Active Dissipation Control, ADC）。当芯片上电产生高达数千瓦的瞬间热量时，卡盘能实时感知并动态调整，最高可耗散达 5000W 的能量，确保测试过程中晶圆结温（Junction Temperature）的极度稳定。

AC3 / AC² 冷却机（Chiller）集成方案

• 配合其专属的紧凑型高效率制冷机，能够以极小的设备占地面积提供超宽的温度覆盖范围。




•

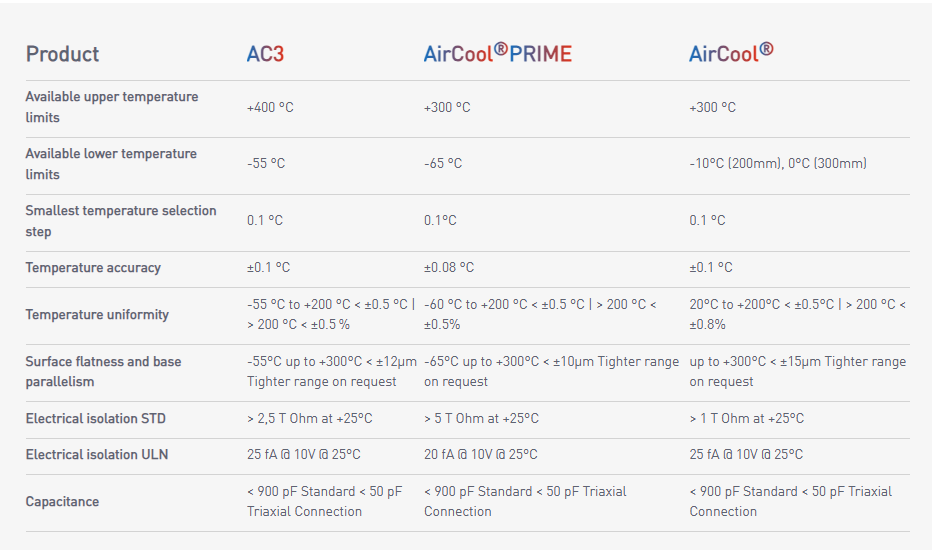

二、 12寸（300 mm）热卡盘的核心技术指标

在机械与热学设计架构中，ERS 12寸卡盘通常展现出以下技术极限：

• 温度范围： * 典型范围：-65 °C 至 +300 °C（部分高功率或分析型配置可上探至 +400 °C 甚至 +550 °C）。

• 温度均匀性（Uniformity）：

  • 在 300 mm 满幅面内，全温区下的温度均匀性通常优于 ±0.5 °C。

• 温度精度与步进（Accuracy & Resolution）：

  • 控温精度：±0.08 °C 至 ±0.1 °C。

  • 最小设定步进：0.1 °C。

• 高刚性与平整度（Flatness & Parallelism）：

  • 卡盘表面平整度（Surface Flatness）在全温区内通常控制在 ≤ 12 µm 以内（可定制更低）。

  • 机械刚性极高，能够完美承受高针数（High Pin-count）探针卡、垂直探针卡或大面积悬臂针卡施加的高轴向接触力（Z-force），在高压针压下形变极小，从而保证极佳的温度瞬态共面性。

三、 结构集成与接口特性

从系统集成与多轴运动台（X-Y-Z-Theta Stage）的角度来看，ERS 12寸热卡盘在设计上有以下特点：

• 吸附设计（Vacuum Zoning）： 针对 12 寸晶圆具备多圈、分区域独立控制的真空吸附槽（Vacuum Rings），能够完美兼容标准厚度晶圆及减薄晶圆（Thin Wafer），防止热胀冷缩引起的晶圆翘曲（Warpage）。

• 防结霜设计（Anti-Condensation）： 在进行负温（如 -65 °C）测试时，系统带有专用的干燥空气吹扫（Purge Shield）机制，如融入 MPI 探针台的 ShielDEnvironment™ 架构，回收冷气并再次利用，在卡盘周围形成保护气幕，防止空气中的水分在 12 寸表面或探针卡上结霜。

• 接口与电气隔离： 提供标准同轴（Coaxial）或三同轴（Triaxial）电气隔离设计，满足射频（RF / mmW）、高压（High Voltage）、大电流（High Current）测试的严格屏蔽要求。

设计/选型建议：如果你正在评估或集成 12 寸晶圆级别的热测试模块，ERS 的空气冷却技术在可靠性（MTBF > 50,000小时）和超低噪声控制上极具优势。选型时需重点关注：

1. 测试时的最大针压（对应卡盘的机械刚度与挠度变形量）。

2. 待测芯片的静态/动态发热量（决定选择标准的 AirCool 还是需要主动热补偿的 PowerSense）。

3. Z向热膨胀位移补偿（热卡盘升降温导致的材料膨胀，需在探针台控制算法中进行实时高度补偿）。
