PREO原图含STP文件一份，业界成熟设备！

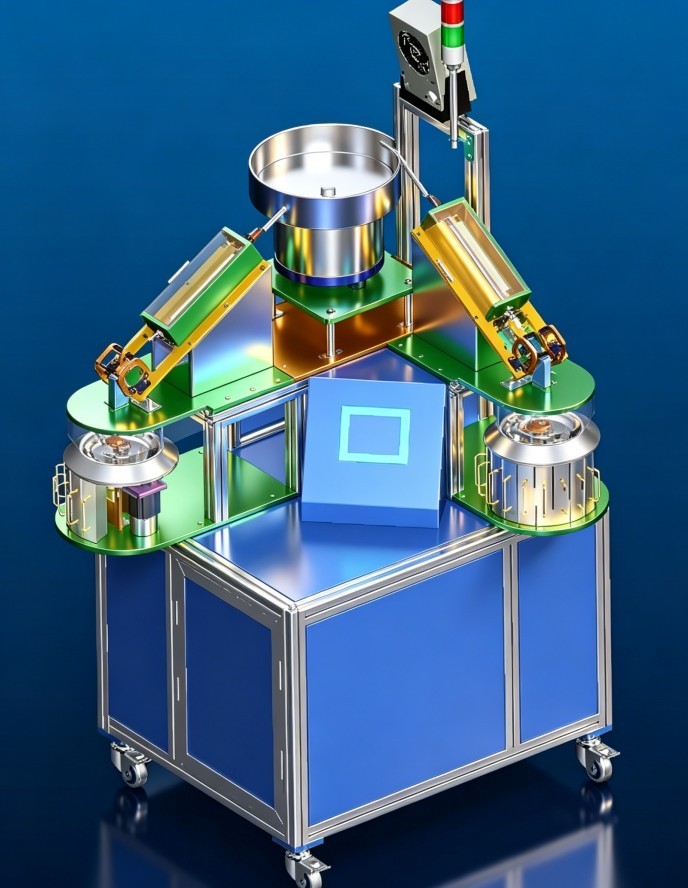

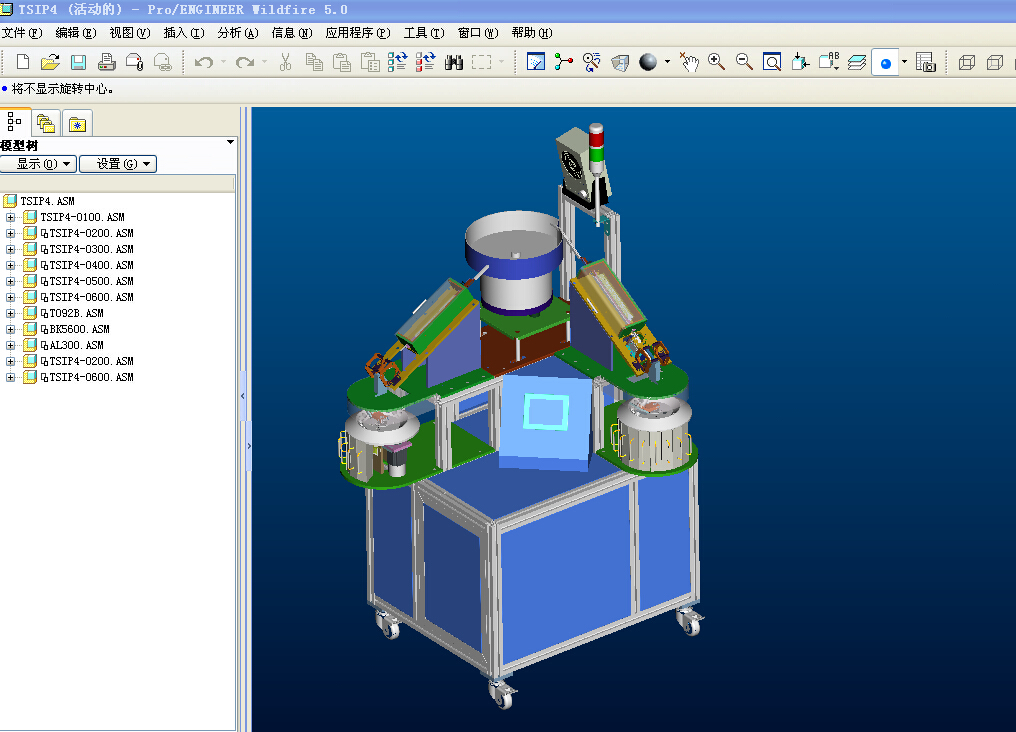

霍尔元件测试分选机是一种自动化量产测试设备，用于对霍尔元件 / 霍尔传感器进行电参数与磁参数检测，并按预设规格自动分档（BIN），实现 “测 — 判 — 分” 一体化，广泛用于半导体封测与传感器量产线。
功能：自动上料、定位、磁电测试、参数判定、多档分选、数据记录与追溯。
必测项目：
霍尔电压 VH：恒定电流与磁场下的输出电压。
灵敏度 / 霍尔系数 KH：VH/(I×B)，反映磁电转换能力。
输入 / 输出电阻：元件内阻与负载匹配。
触发点 / 释放点（开关型）：动作 / 复位磁场阈值。
高温参数（可选）：-40℃～150℃温循下稳定性。
线性度、磁滞、温度系数（高精度场景）。
振动盘 / 直线送料：自动排序上料，适配 TO-92、SOT-23 等封装。

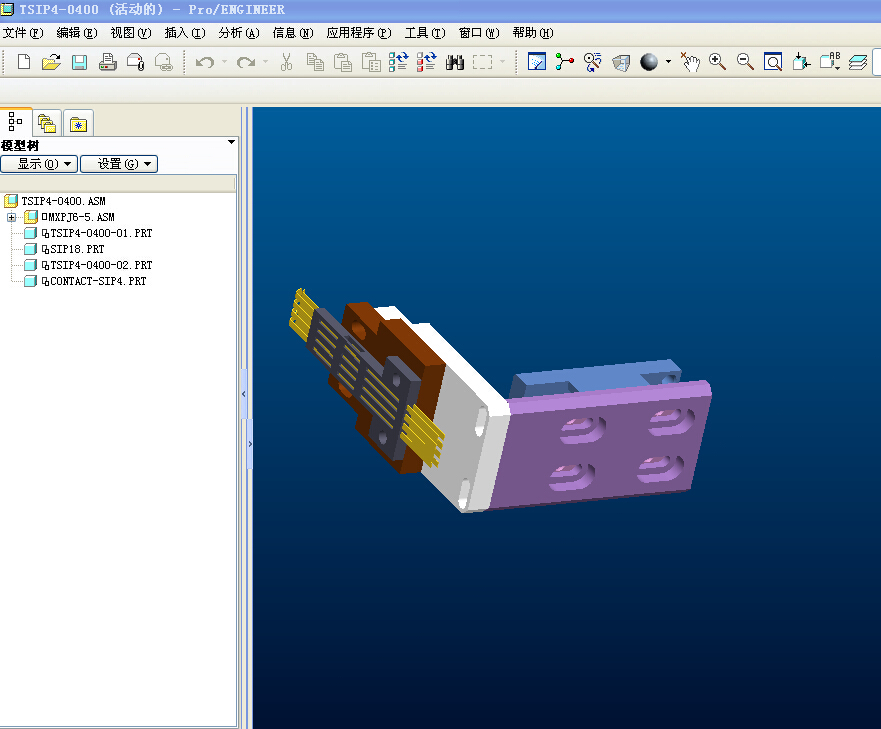

测试工位：精密定位 + 探针 / 接触端子，确保电连接稳定。
磁场发生模块：永磁体（固定 B）或电磁铁（可调 B，±0.1～±3T）。

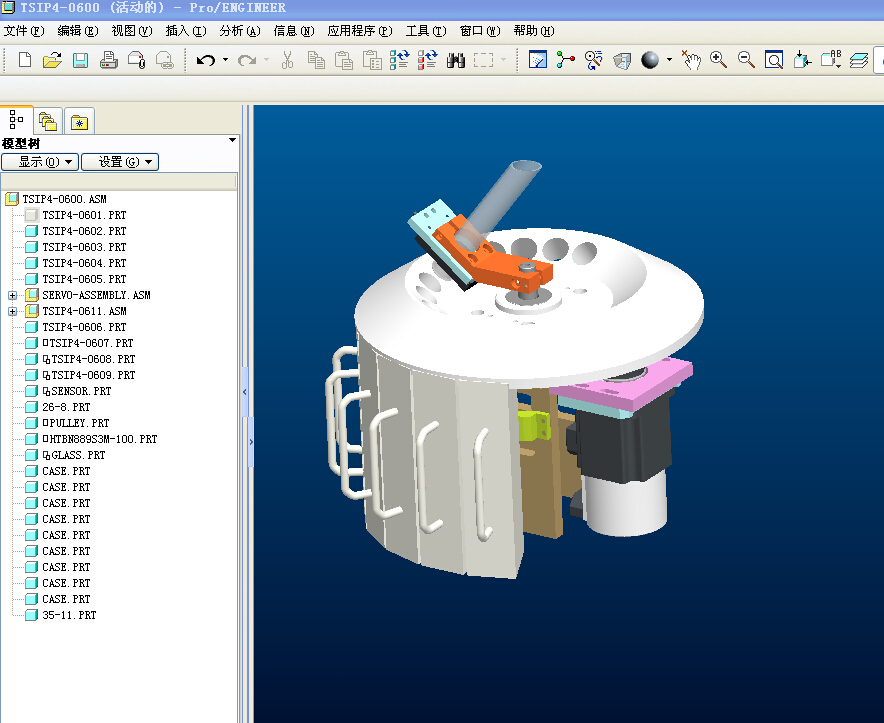

分选执行：伺服 / 气动分料机构，对应8～32 个 BIN（含良品、不良品、等级细分）。
温控箱（可选）：加热 / 制冷腔体，实现常温 / 高温 / 低温测试。
主控：PLC + 触摸屏 / 工控机，界面设定参数、显示良率与报警。
测试单元：高精度恒流源（1μA～100mA）、纳伏级电压表、磁场闭环控制。
数据系统：实时上传、MES 对接、条码 / 二维码追溯。
振动盘自动上料→直线轨道排序→测试位精准定位；
探针接触元件引脚，施加额定电流 I；
磁场模块输出设定磁感应强度 B，采集霍尔电压 VH；
计算参数并与标准对比，判定 BIN 号；
分料机构动作，元件落入对应料盒；
数据存储、上传，良率统计。
适配封装：TO-92、SOT-23、SOT-89、DIP 等。
测试通道：单通道（经济型）/ 多通道（并行测试，效率 ×N）。
磁场规格：范围 ±0.5～±2T，均匀性≤±0.5%，稳定性≤±0.1%/h。
电流 / 电压精度：电流 ±0.05%，电压 ±0.02%，分辨率 1μV/1μA。
产能（UPH）：经济型 300～1000pcs/h，高速转塔式 3000～10000pcs/h。
分选档位：8BIN（基础）/16BIN（常用）/32BIN（高精度分级）。
温度范围：常温 25℃；高低温 - 40℃～150℃。
通信接口：RS-232、TCP/IP、GPIO，支持 MES/ERP 对接。
