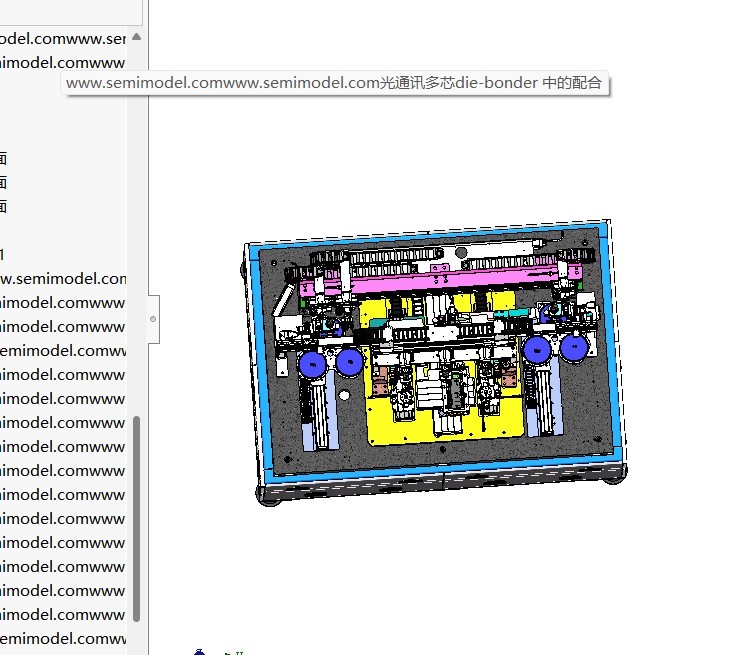

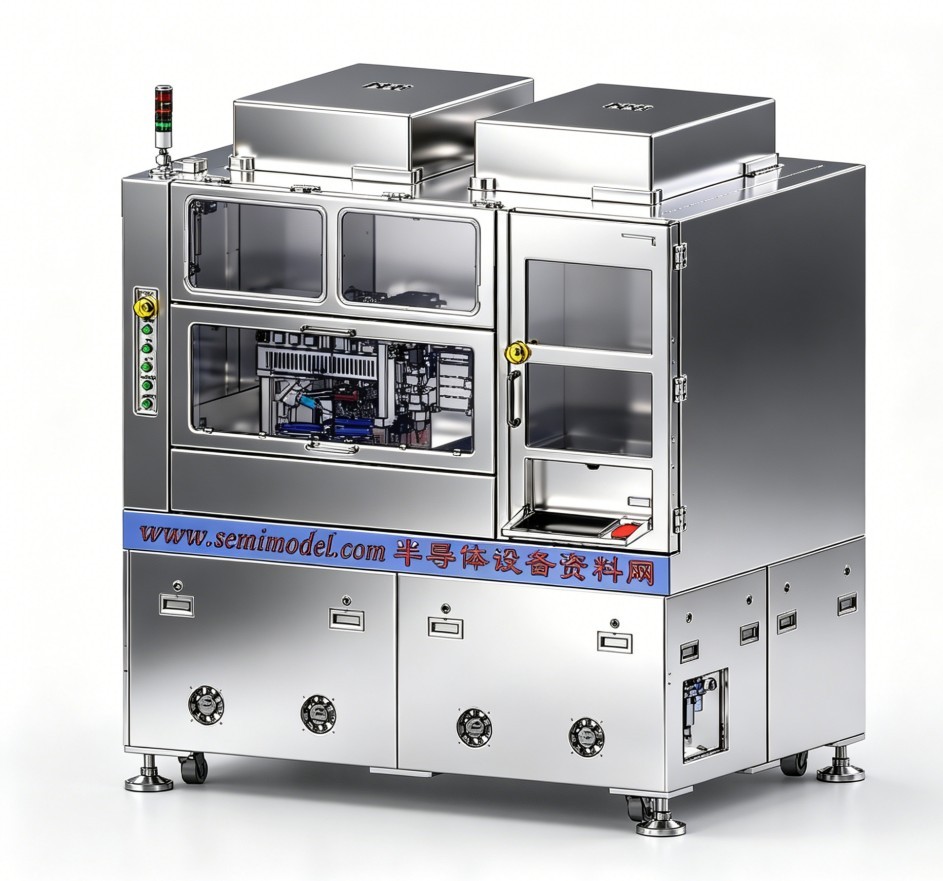

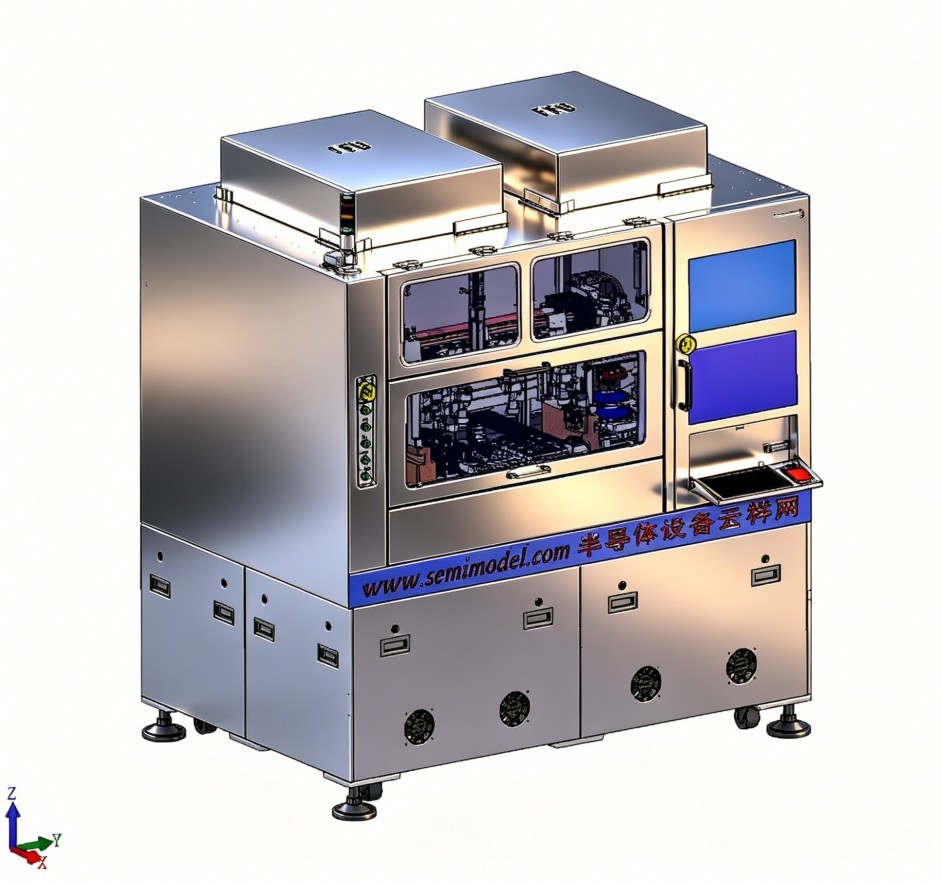

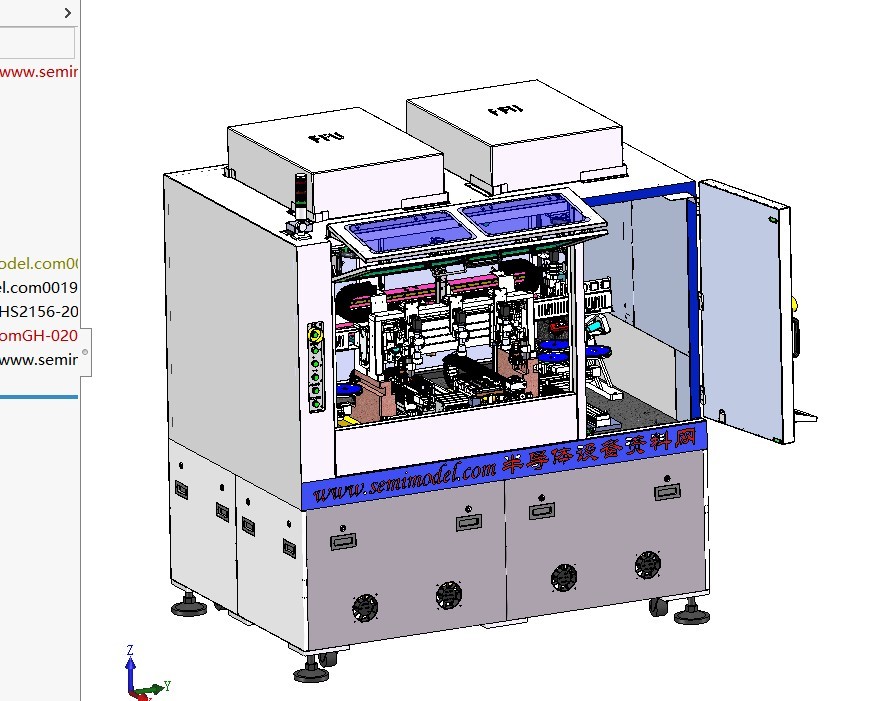

这是一台应用在光模块的共晶组装固晶工艺半导体设备！实现多芯键合共晶工艺！SW2025设计部分零件有参数！业界出来几千台，目前很火的一款机型！成熟架构！非常有价值！高端技术图纸请慎用！！

典型应用在光通信：800G/1.6T 光模块 COC/COS、EML、硅光芯片。高功率激光：激光雷达、泵浦源、医疗激光芯片。

• 射频 / 微波：5G/6G 基站 GaN/SiC 功率器件、滤波器。传感器：红外探测器、MEMS、光学传感器。

参数：定位精度：±15，角度精度：±1，共晶压力：10-15g，晶圆尺寸：6"-12，芯片尺寸：0.2～1mm

高精度共晶贴片机是半导体先进封装（尤其光模块、高功率激光 / RF、SiC/GaN）的核心键合设备，在高温 + 精密压力 + 保护气氛下把芯片与基板用金锡（AuSn）/ 金锗（AuGe）等共晶合金做原子级冶金结合，主打亚微米精度、极低空洞、高热导、高可靠。

一、核心原理

共晶贴装 = 精准对位 + 精密温控 + 闭环压力 + 气氛保护 + 快速冷却。

1. 合金预置：基板 / 芯片上预置 AuSn 等共晶焊料（熔点 280–320℃）。

2. 视觉对位：双视野高清相机 + 红外共焦，识别芯片 / 基板靶标，±0.5–1.5μm对位。

3. 加热升温：多温区独立控温，升温速率50–150℃/s，精准到 **±0.2–0.5℃**。

4. 压力键合：贴装头10–100N闭环压力（波动 <±0.5%），焊料熔融浸润。

5. 超声活化（可选）：高频振动破氧化层，增强润湿性、降低空洞。

6. 气氛保护：氮气 / 甲酸氛围，氧含量 < 10ppm，防氧化。

7. 梯度冷却：控制降温速率，形成均匀共晶层，空洞率 < 1–3%。

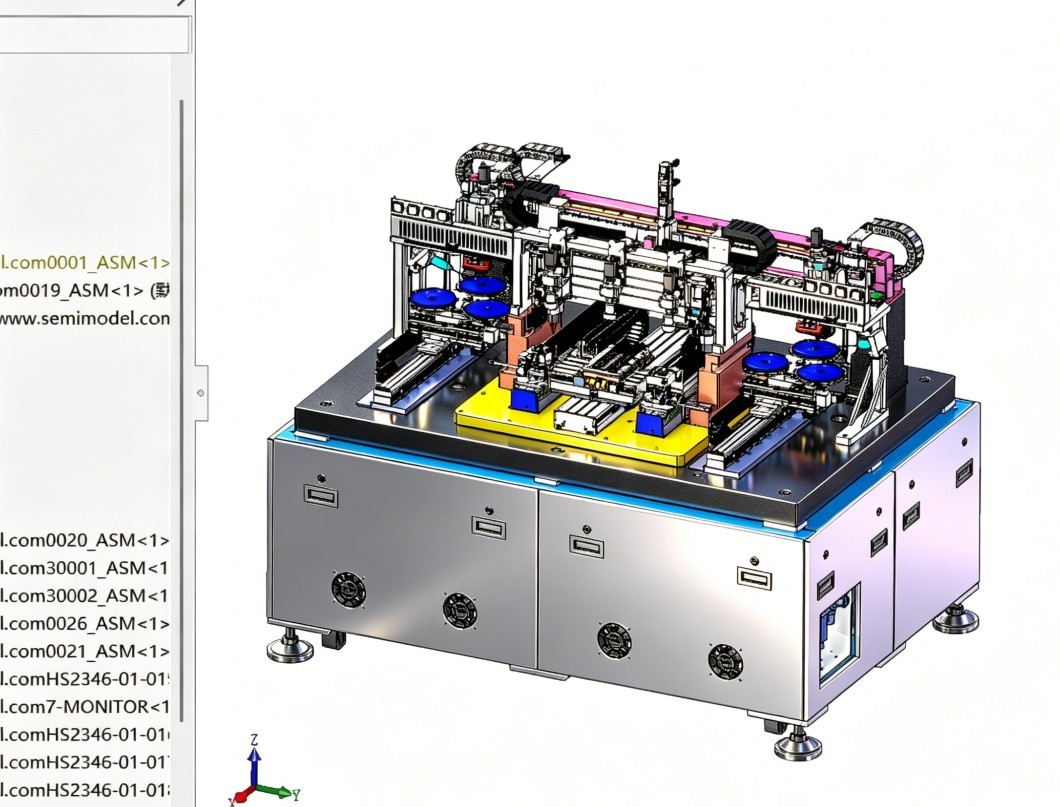

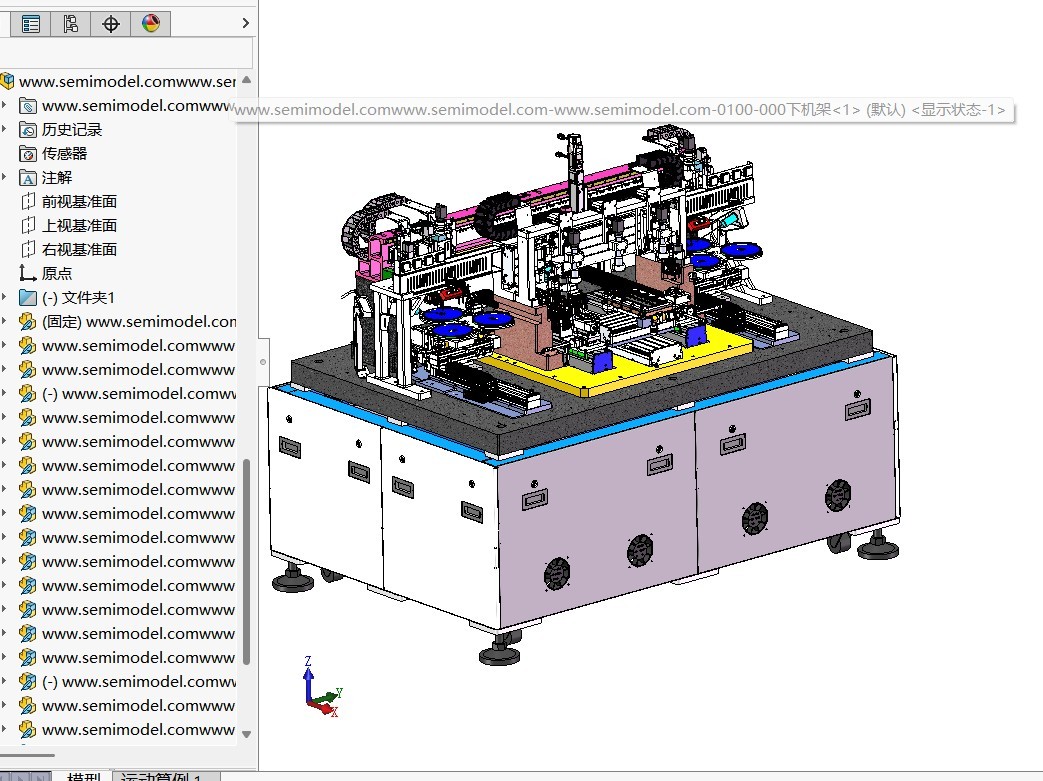

二、典型结构组成

1. 精密视觉对位系统（精度核心）

• 配置：双光谱（可见光 + 红外）相机，分辨率 **≤0.1μm/pixel**，2500fps 高速成像。

• 功能：2–4 点靶标识别、自动纠偏、角度补偿（≤±0.1°）。

• 精度：±0.5–1.5μm@3σ，重复定位 **±0.1μm**。

2. 共晶贴装头（执行核心）

• 驱动：六自由度磁浮 / 气浮平台，无摩擦、高响应。

• 温控：内置脉冲加热，25–500℃可调，精度±0.2℃。

• 力控：高精度压力传感器，0–100N闭环控制，精度 **±0.1N**。

• 吸附：真空吸附芯片，适配0.1×0.1mm–30×30mm微芯片。

3. 多温区加热平台（热控核心）

• 分区：基板预热区 + 共晶焊接区 + 冷却区，独立 PID 控温。

• 温控：150–400℃，均匀性 **±1℃**，防热失配。

• 尺寸：最大支持Φ150mm基板，可扩展至320×320mm。

4. 气氛保护腔体（品质核心）

• 氛围：高纯氮气（氧 < 10ppm）或甲酸还原气氛。

• 结构：全封闭腔体 + 快速门，防氧化、降低空洞。

5. 自动上下料与传输

• 芯片上料：晶圆 / 料盒自动供料，真空吸附拾取。

• 基板传输：精密导轨 + 真空吸附，±5μm定位精度。

• 并行处理：多工位同步，UPH500–2000 片。

6. 控制系统

• 硬件：PLC + 工业 PC+EtherCAT 总线，多轴同步响应 **≤1ms**。

• 软件：专用共晶工艺软件，支持温度 / 压力曲线编辑、良率统计、MES 对接。

• 监控：可选在线 X-ray，实时检测空洞率。

三、全自动工作流程

1. 上料：芯片（晶圆 / 料盒）、基板（托盘）自动上料→视觉定位。

2. 视觉对位：双相机拍照→识别靶标→计算 X/Y/θ 偏差→平台自动纠偏。

3. 芯片拾取：贴装头真空吸附芯片→精准移动至基板上方。

4. 预热升温：基板加热至150–200℃，芯片预加热。

5. 共晶焊接：贴装头下压→精密压力+加热至共晶点（280–320℃）→超声活化（可选）→熔融浸润。

6. 保温冷却：恒温1–5s→梯度冷却（5–10℃/s）→形成致密共晶层。

7. 下料：贴装头释放→成品基板自动下料→检测 / 收料。

四、关键技术参数（主流机型）
