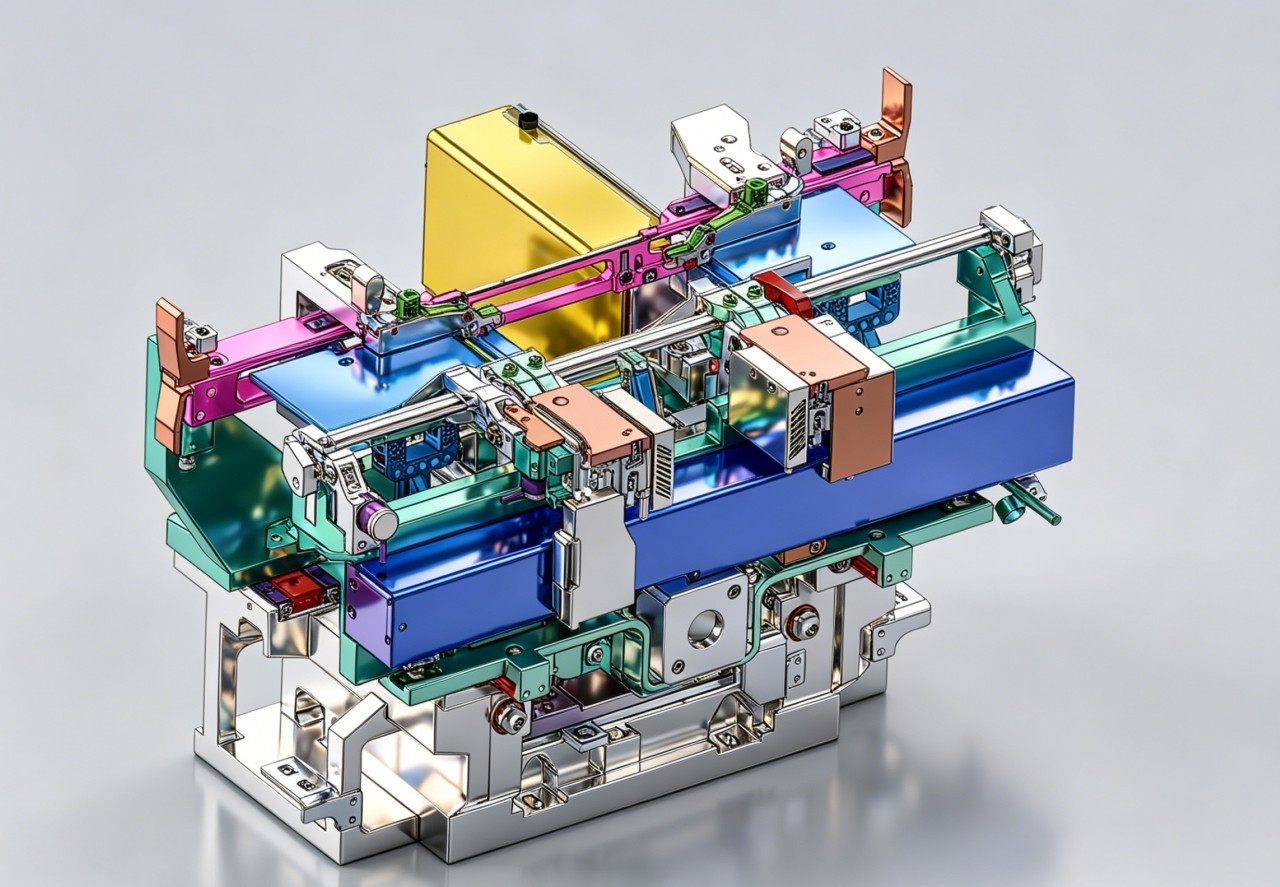

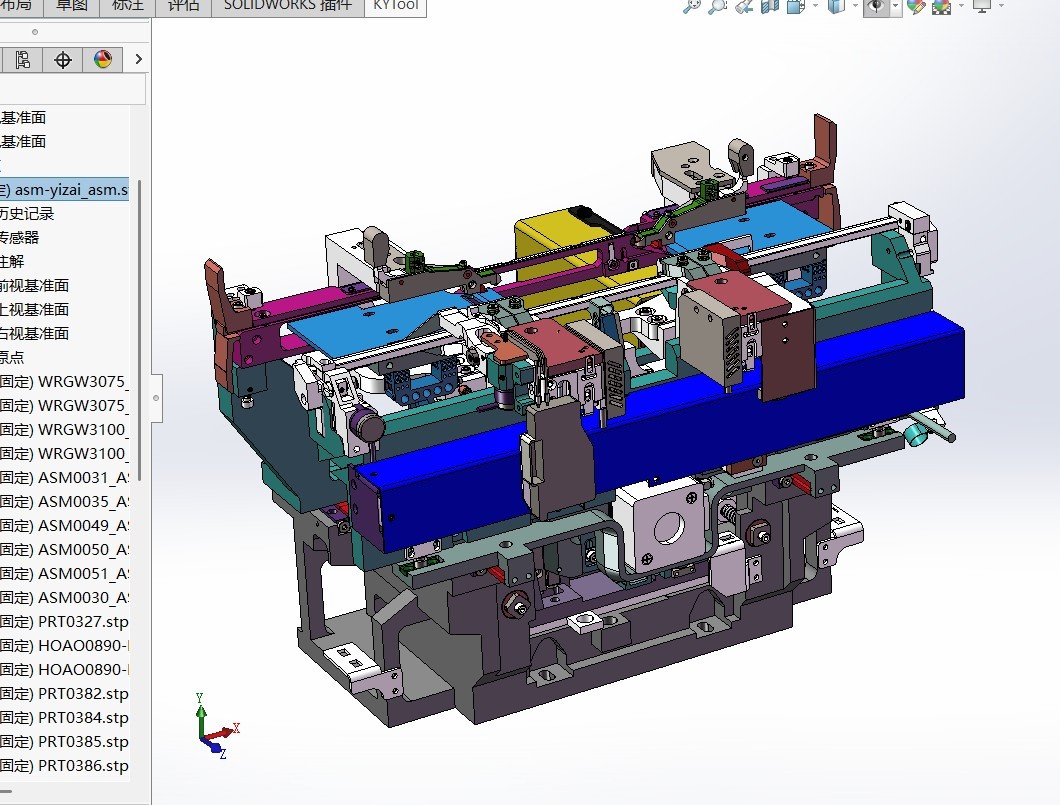

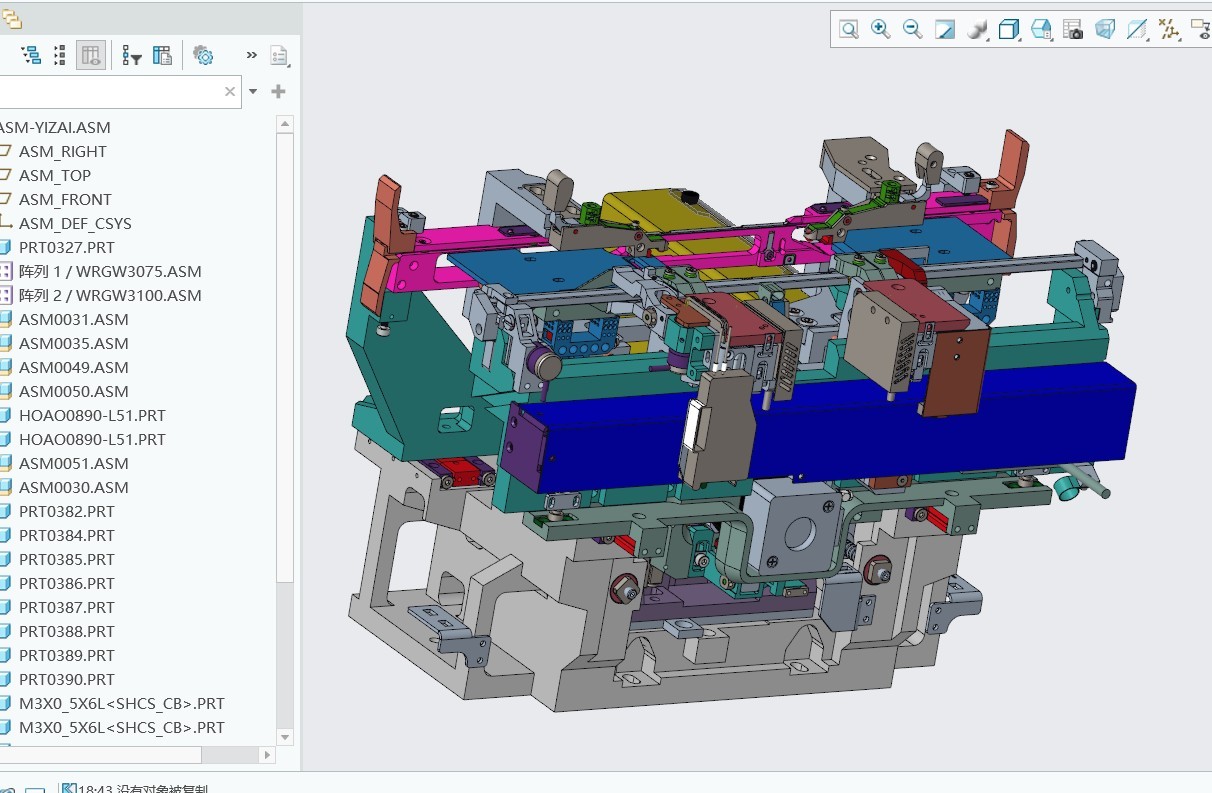

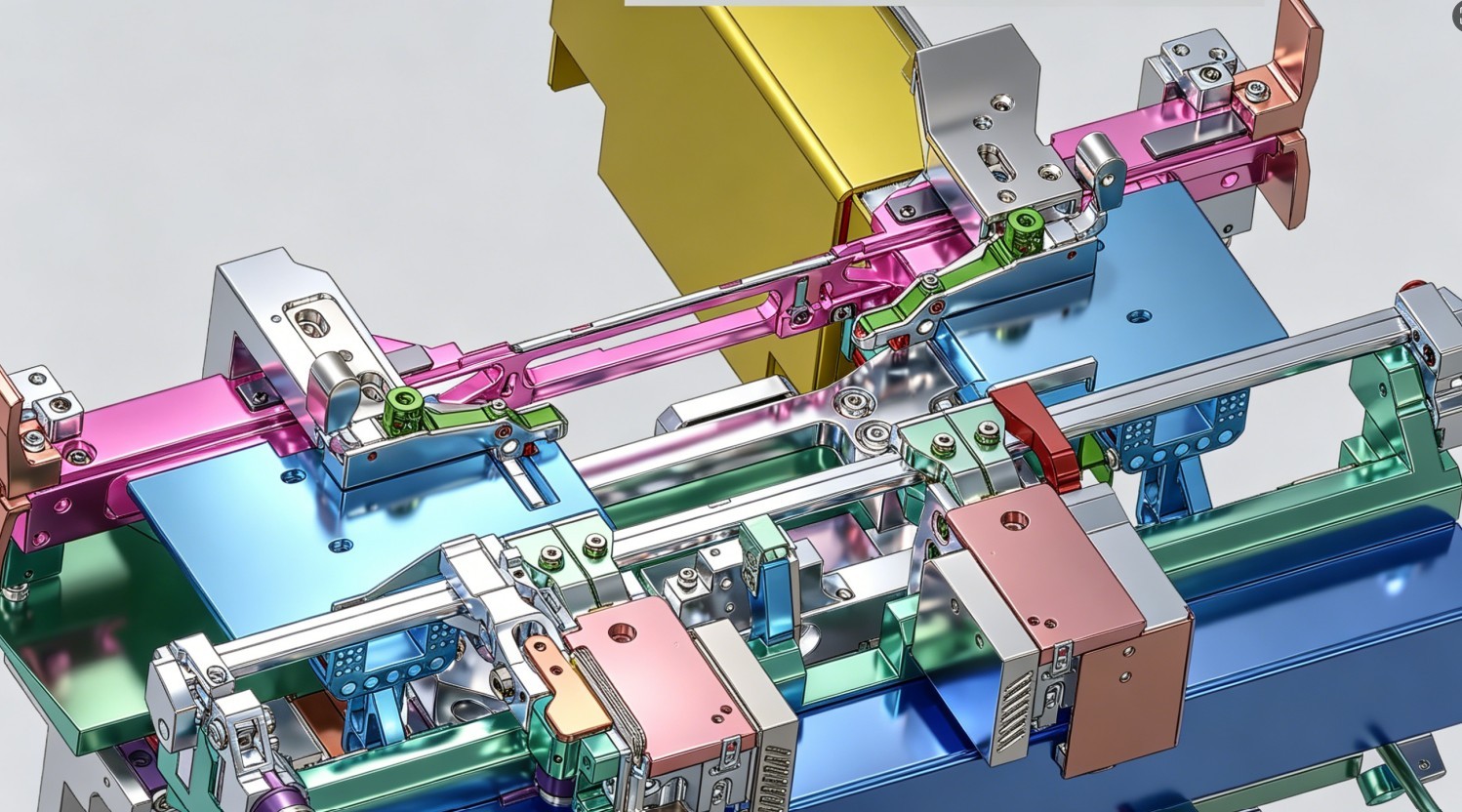

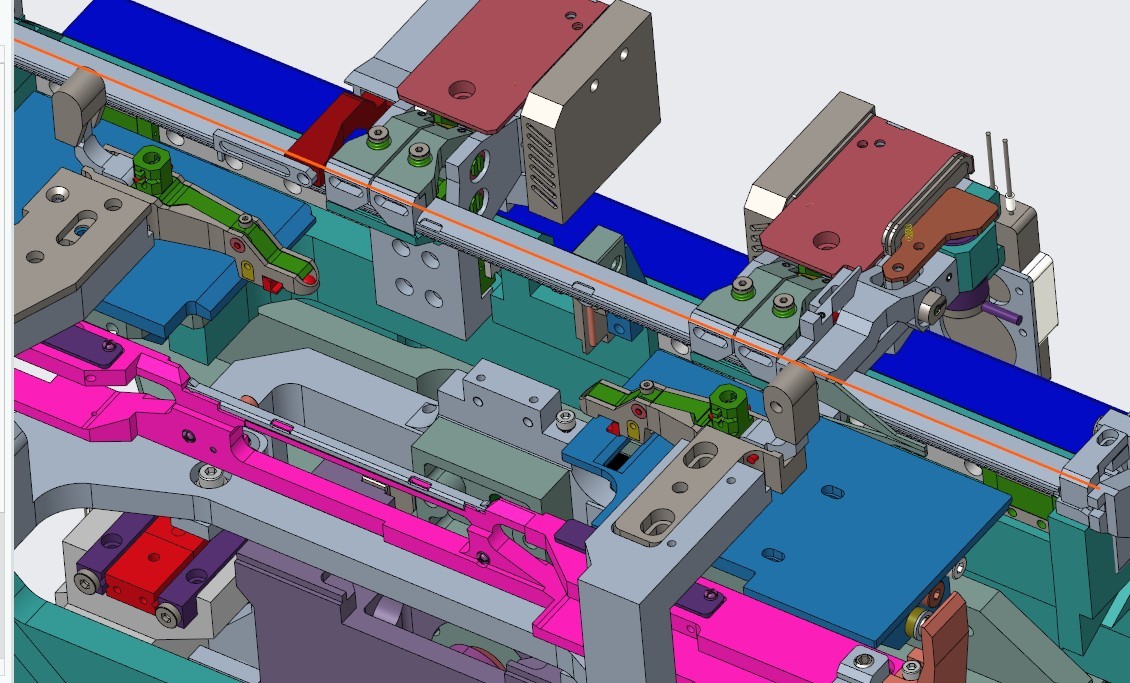

图纸为PREO设计有参数可以编辑，含有STP文件一份，任何三维软件都可以打开！这是业界成熟的金线键合机设备之轨道图纸！经过大量半导体封装厂的验证，设计经过详细计算和CAE分析！对想深入研究半导体高精度设备的朋友是一款难得的图纸！

金线键合机的轨道移栽机构是半导体封装设备的核心送料模块，负责将载板 / 引线框从进料→键合区→出料的精密输送，核心要求是微米级定位、高平稳性、真空 / 机械夹持、可调轨距，直接影响键合精度与产能。

一、核心功能

• 自动上下料：对接料盒 / 料架，自动取放载板（PCB / 陶瓷基板 / 引线框）。

• 精密输送：将载板精准移至键合位，重复定位精度 ±1~2μm，保证金线键合位置稳定。

• 定位与固定：真空吸附 + 压板 / 夹爪固定，抵抗超声波振动，防止载板翘曲偏移。

• 可调兼容：轨距 / 行程可调，适配不同尺寸载板（如 20/35/70mm 宽引线框）。

• 高速高效：双轨道 / 双工位并行，缩短非键合时间，提升 UPH。

二、典型结构组成

1. 轨道主体（输送基准）

• 材质：硬质阳极氧化铝 / 不锈钢，耐磨防刮，热变形小。

• 导向结构：两条平行直线导轨（如滚珠 / 滚柱导轨），保证直线度与刚性。

• 调宽机构：伺服电机 + 丝杆 / 同步带驱动，手动 / 自动调节轨道间距，适配多规格载板。

• 分段设计：进料段、键合段（加热真空台）、出料段，键合段独立隔振，避免输送振动影响键合。

2. 移栽驱动系统（动力 + 传动）

• 驱动方式：主流为直线电机（高速高响应，精度 ±1μm）或伺服电机 + 同步带 / 滚珠丝杆（成本低，适合中低速）。

• 传动部件：无尘拖链、光栅尺（闭环反馈，定位校准）、读头、限位传感器。

• 运动控制：PLC + 运动控制器，实现 X/Y/Z 三轴联动，速度 / 加速度平滑可调，启停无冲击。

3. 载板夹持 / 定位组件

• 真空吸附：键合区真空平台，微孔 / 沟槽设计，吸附牢固，防止翘曲；真空度 - 0.08~-0.1MPa。

• 机械夹爪：气动 / 电动夹爪，活动爪 + 固定爪，适配载板边缘，移栽时夹紧，到位后松开。

• 定位销 / 挡块：键合位精密定位销，配合载板孔位，实现 ±1μm 级定位；挡块防止过冲。

• 加热模块：键合区加热台（150~250℃），真空 + 加热一体，提升键合强度，降低热应力。

4. 上下料对接机构

• 料盒升降架：多层料盒（20~50 层），伺服升降，自动换料，实现连续生产。

• 移栽机械手：X/Z 轴直线模组 + 夹爪，从料盒取板→放轨道，或轨道收板→入料盒，行程 50~200mm，精度 ±2μm。

• 缓存工位：进料 / 出料缓存，暂存载板，平衡上下料与键合节拍。

三、工作流程（全自动）

1. 上料：料盒升降至取料位，机械手夹取载板→移至进料轨道→放板。

2. 输送：轨道驱动载板前移，经 CCD 粗定位→进入键合区。

3. 定位固定：真空吸附启动，定位销顶起，载板精确定位并固定。

4. 键合：键合机头下移，超声热压焊接金线（金球 / 楔焊），完成单 / 多焊点。

5. 出料：真空释放，定位销缩回，轨道将载板移至出料位→机械手取板→放入料盒。

6. 循环：料盒满后自动换盒，持续生产。

四、关键技术指标

• 定位精度：±1~2μm（光栅闭环）

• 重复精度：±0.5~1μm

• 输送速度：50~200mm/s（可调）

• 轨距调节范围：20~100mm（适配多规格）

• 载板尺寸：50×50mm~300×300mm（定制）

• 真空度：-0.08~-0.1MPa

• 加热温度：室温～250℃（可控）

• 驱动方式：直线电机 / 伺服丝杆 / 同步带

五、常见类型与对比

• 单轨道单工位：结构简单、成本低、维护易；产能低，适合研发 / 小批量。

• 单轨道双工位：交替上下料，减少等待；产能中等，适合中批量。

• 双轨道双工位：并行键合，效率最高；结构复杂、成本高，适合大批量量产。

六、核心设计要点

• 隔振设计：键合区与输送区独立基座，避振垫 / 气浮隔振，抑制振动传递，保证键合稳定性。

• 热管理：加热台均匀控温，轨道隔热，防止载板热变形影响精度。

• 无尘设计：全封闭结构，无尘拖链，减少粉尘污染，避免金线 / 焊点不良。

• 柔性适配：轨距 / 行程 / 夹持力可调，快速切换产品，减少换型时间。
