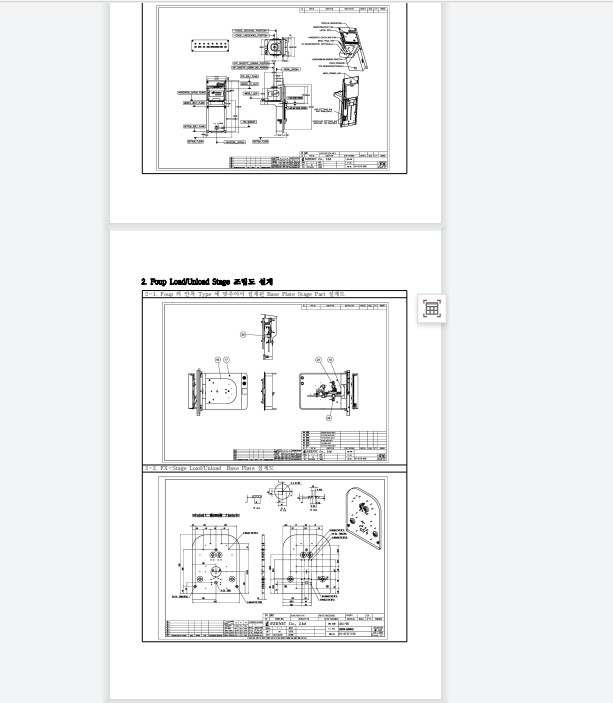

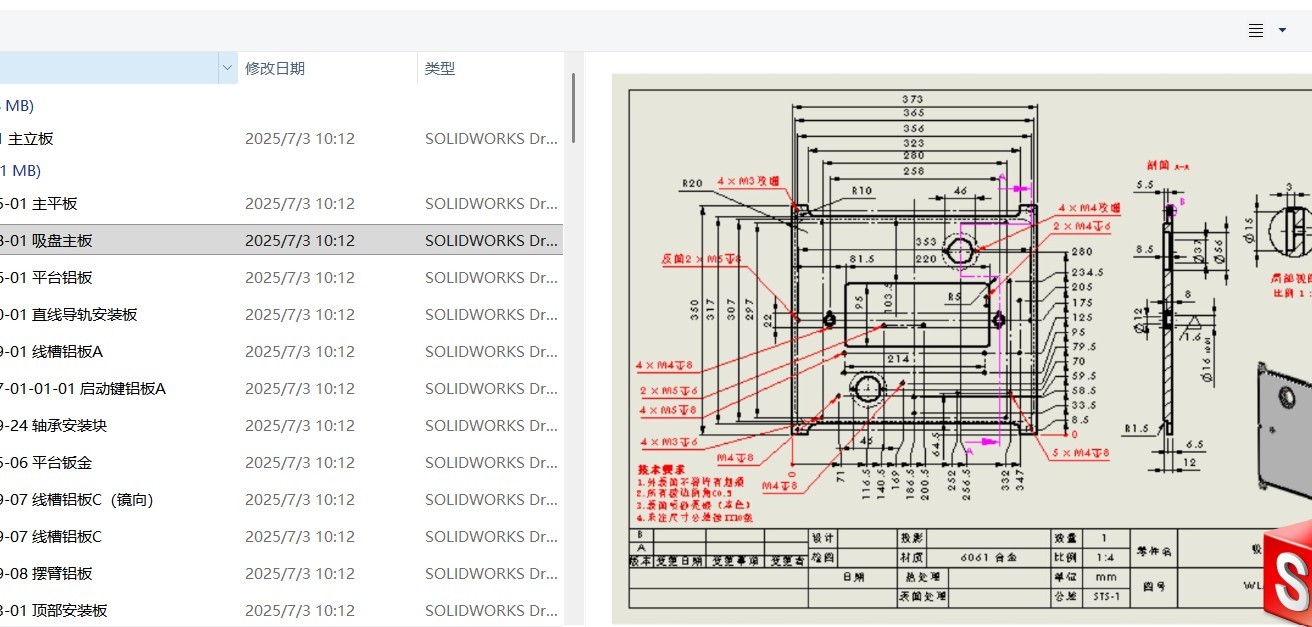

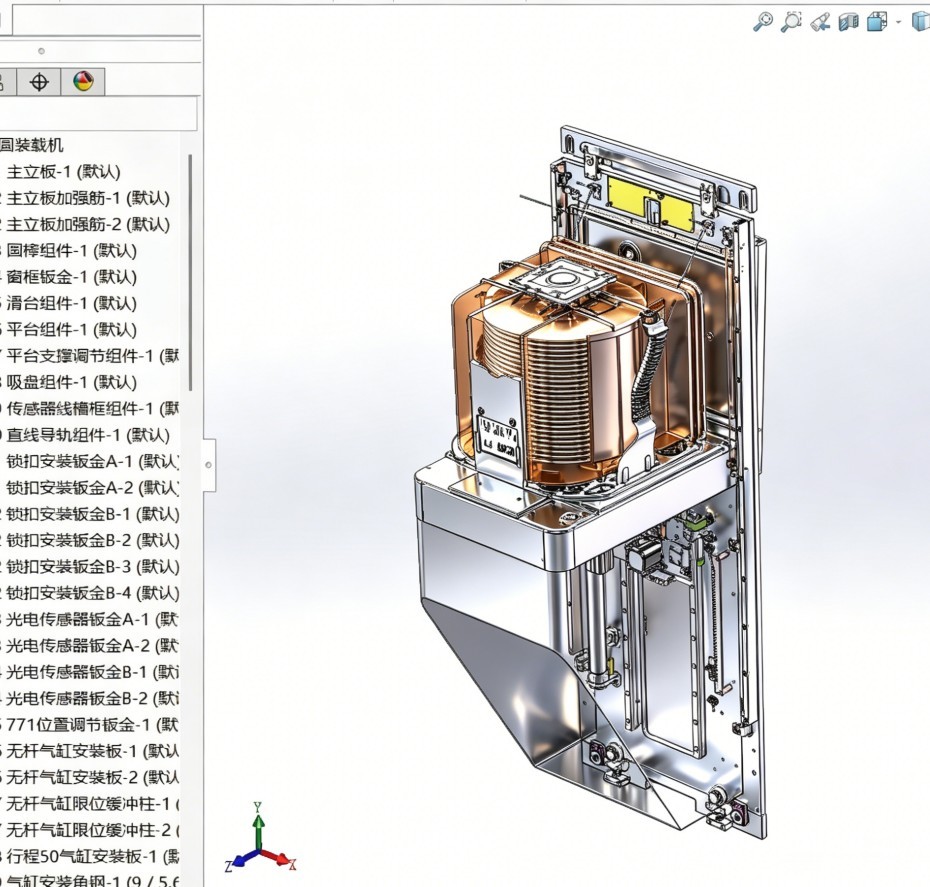

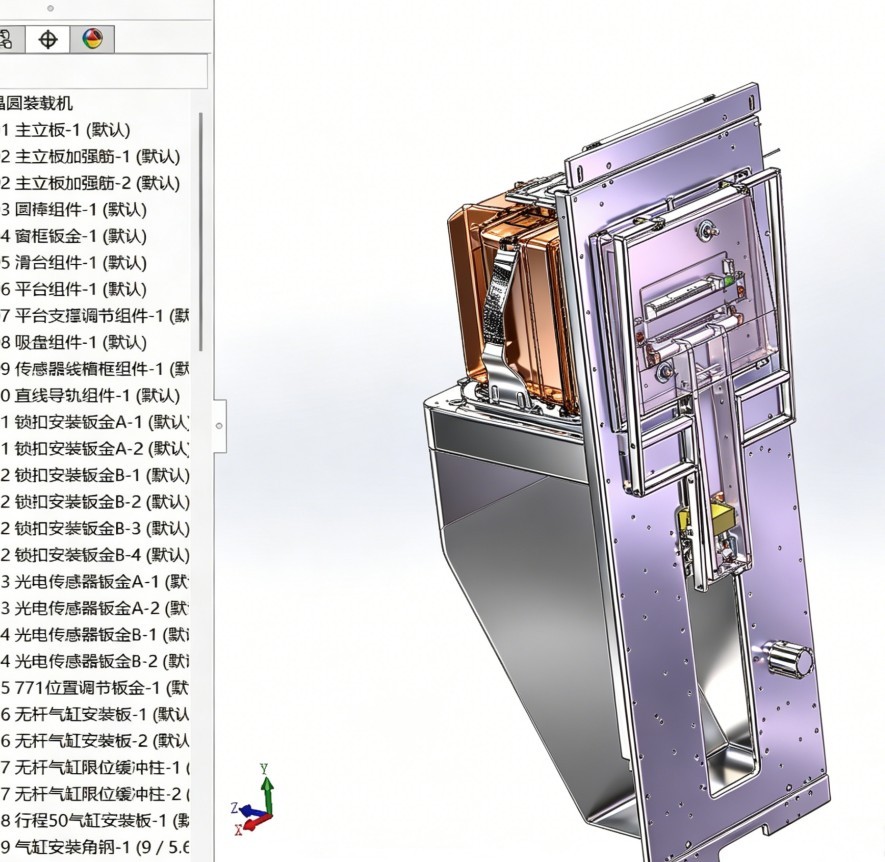

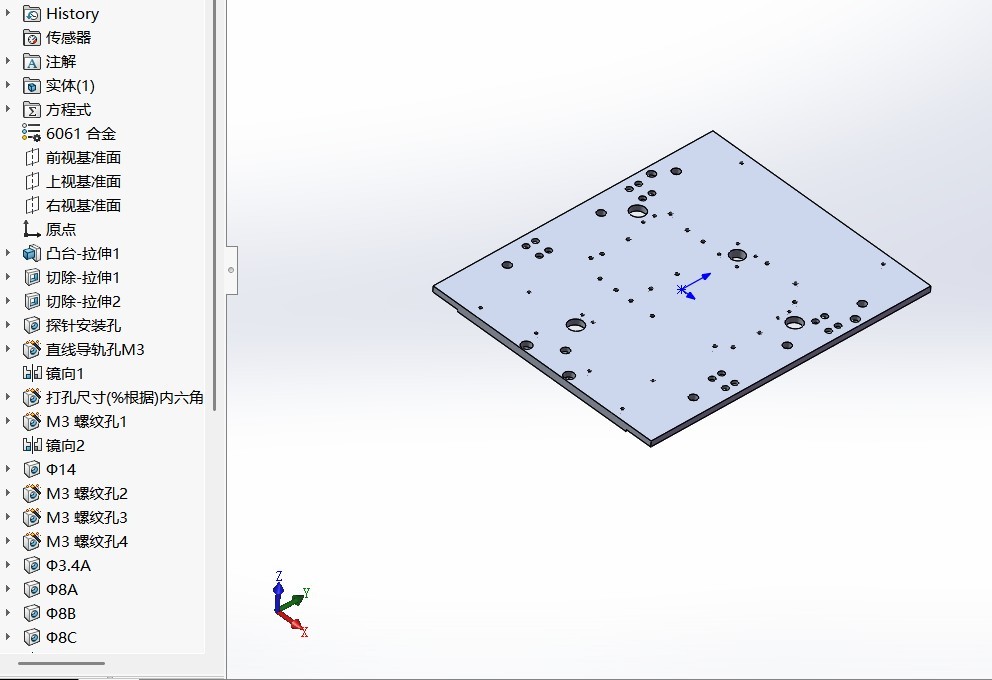

SW2025设计有参数可以编辑包含工程图，材料等，赠送一份45页技术开发资料！对打算这 LOAD PORT 的十分有价值！内部保密资料！请慎用！

在半导体制造设备中，Load Port Module（晶圆装载舱/装载端口模块）是晶圆厂自动化物料传输系统（AMHS）与工艺设备（如Bonder、测试机、光刻机等）之间的核心物理接口。

它作为 EFEM（Equipment Front End Module，设备前端模块）的门户，最核心的任务就是在保证微环境洁净度的前提下，安全、精准地完成晶圆容器（如 FOUP）的自动对接、开盖、晶圆测绘与闭盖。

Load Port Module 的核心架构、关键技术和性能指标如下：

1. 核心机械结构与功能模块

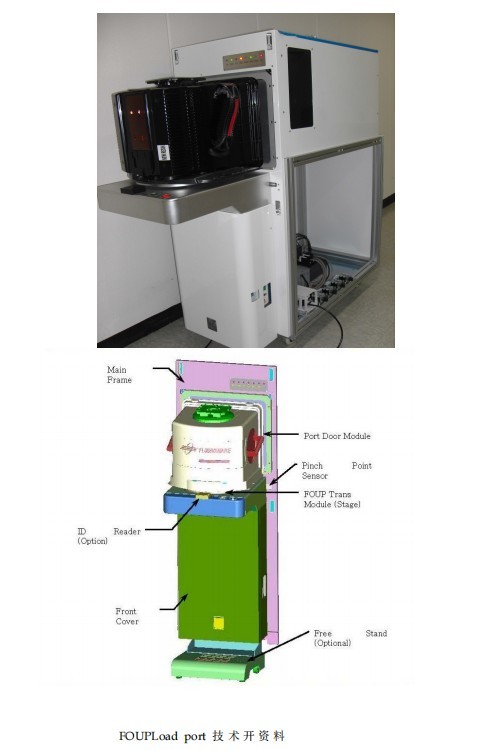

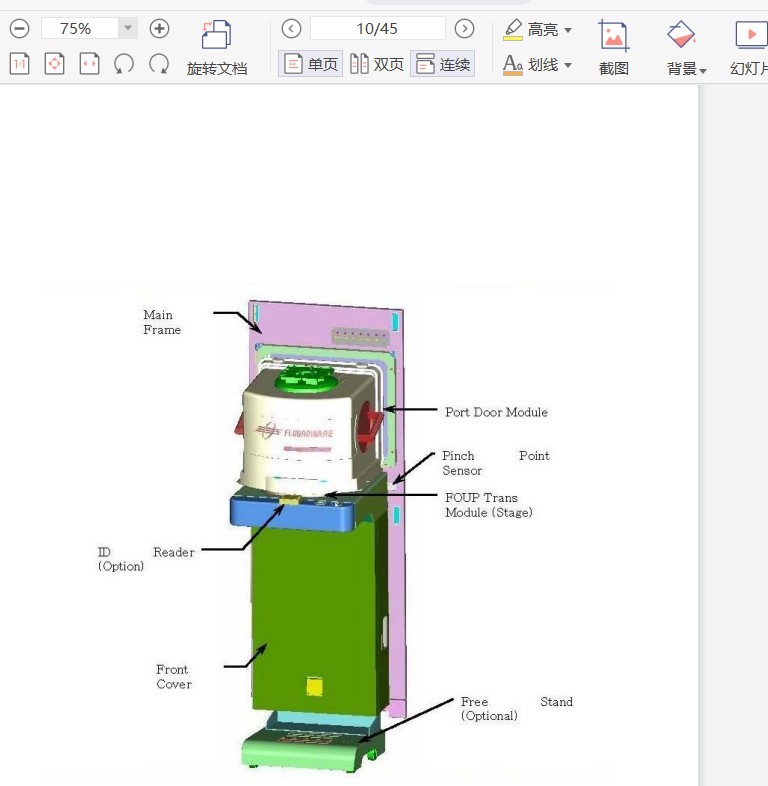

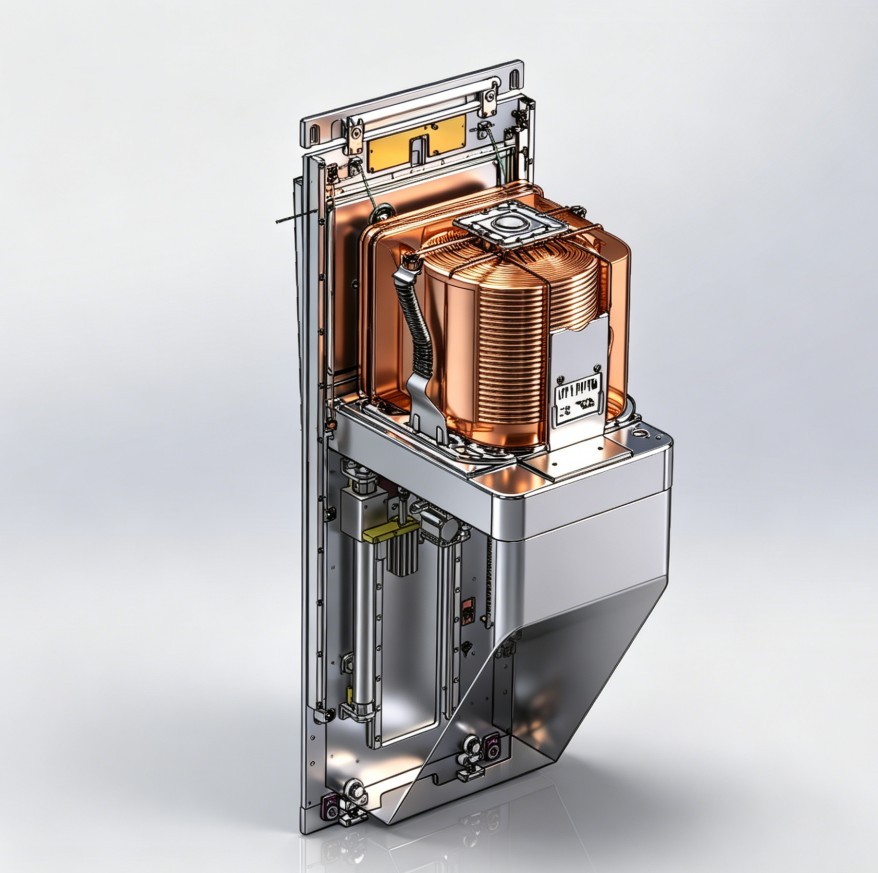

一个标准的 300mm (12寸) Load Port 通常包含以下关键机构：

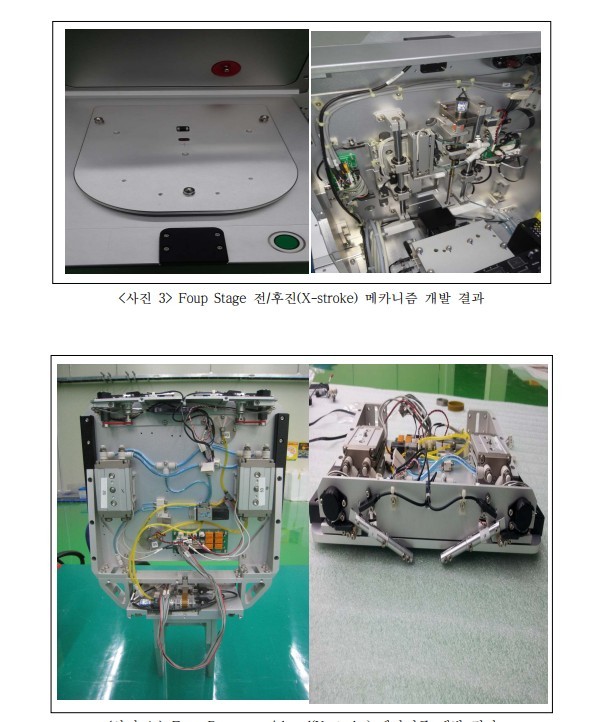

• Stage（装载台）： 带有运动控制的载台，用于承接由 OHT（空中走行式无人搬运车）或 AGV 放下的 FOUP。载台上通常集成有动静定位销（Kinematic Pins）、夹紧机构（Clamp）和 FOUP 在位/错位检测传感器。

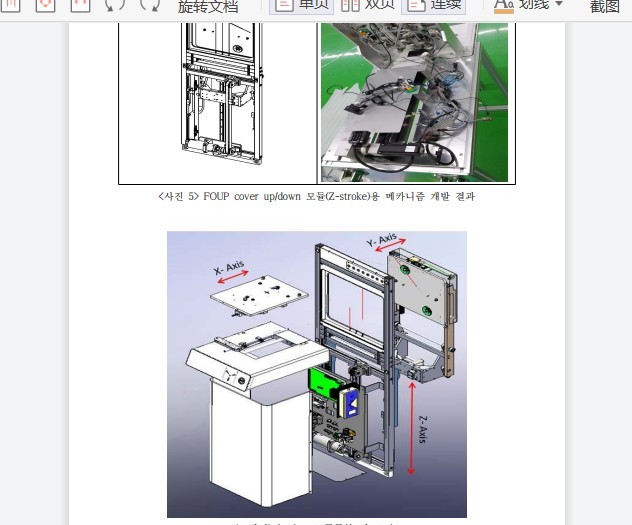

• Door Opener Mechanics（开门机构）： 核心的精密机械部分。通过吸盘（通常是真空吸盘或机械锁匙）吸附/解锁 FOUP 的舱门（Door），然后执行“后退-下落（Latch-Unlock-Retract-Lower）”的复合运动，将舱门隐藏到机身下方，打开内部传输通道。

• Wafer Mapper（晶圆测绘/扫描模块）： 在开门后、晶圆被取出前，利用激光或红外光学传感器对 FOUP 内的晶圆进行垂直扫描。其目的是确认：

  • 晶圆的数量与槽位（Slot）分布。

  • 是否有双晶圆（Double Wafer）挤在同一槽位。

  • 是否有晶圆交叉放置（Cross Slot）。

  • 是否有晶圆破损或倾斜。

• FIMS 接口： 严格遵循 SEMI 标准（如 SEMI E47.1, E62, E15.1）的物理密封界面，确保开盖过程中，外界环境（通常是 Class 1000/100）的空气不会污染 FOUP 内部及 EFEM 内部的超净空间（Class 1）。

2. 核心技术痛点与设计考量

在研发高精密半导体设备时，Load Port 的设计或选型往往需要死磕以下几个物理特性：

颗粒物控制与微环境管理

• 气流隔离： 开闭盖动作是最大的发尘源。Load Port 内部通常需要维持微正压（或通过集成 FFU 形成层流），并配备N2吹扫（Nitrogen Purge）系统。

• N2 Purge 技术： 随着制程节点缩小，晶圆在等待工艺时极易受空气中的极性分子、水分或氧气影响发生表面氧化（产生 Native Oxide）。现代高级 Load Port 支持在 FOUP 对接时，通过底部喷嘴自动充入高纯氮气，将 FOUP 内的 O2 浓度降至 1% 甚至 100ppm 以下。

精密运动控制与振动抑制

• 轨迹规划： 开门机构的滑轨和伺服/气动控制必须极其平稳。开盖、关盖时的机械冲击和振动如果传递到 Stage，可能会导致 FOUP 内临近槽位的晶圆发生微小位移或微划伤。

• 高刚性架构： 整个模块的刚性设计需要保证在 OHT 快速抓取/放下 10kg 左右的满载 FOUP 时，结构变形量在微米级，避免长久运行后的机械疲劳导致对接精度漂移。

生产效率（UPH）优化

• 开闭盖循环时间（Cycle Time）： 在高 UPH（如高速测试机、高速键合机）需求下，Load Port 的开盖、扫描、闭盖速度直接卡着整机的产能脖子。目前行业标杆的开门+全舱扫描时间一般控制在 10~15 秒以内。

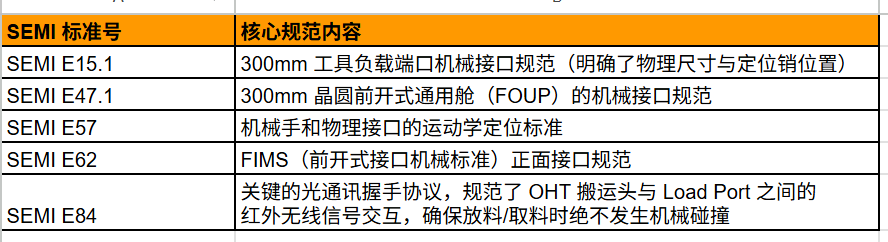

3. 主流接口标准（SEMI Standards）

Load Port 是半导体设备中标准化程度最高的模块之一，设计必须严格挂钩 SEMI 标准，否则无法接入晶圆厂的 AMHS 自动化系统：

4. 行业主流厂商推荐

目前在全球半导体晶圆制造端（前道及先进封装），Load Port 市场主要被少数高壁垒海外巨头占据，但本土企业近年来在封装和测试端（后道）的设备上替代率正在快速提升：

• Entegris（英特格，收购了吉莱/Brooks的自动化业务）： 全球标杆，其 FOUP 和 Load Port 的协同设计在气密性和 N2 吹扫技术上极强。

• DAIFUKU（大福）/ Muratec（村田）： 日本自动化物流巨头，其 Load Port 与自家的 OHT 系统兼容性极佳。

• TDK / RORZE（罗博特科）： 在精密机械传动和高洁净度控制上非常有优势，许多前道大厂设备标配其 Load Port 模块。

• 本土势力： 国内如瑞斯福（Winshare）、川土微、以及部分主流 EFEM 厂商正在中后道（Bonder、Handler）甚至前道工艺设备上逐步实现国产化替代。
