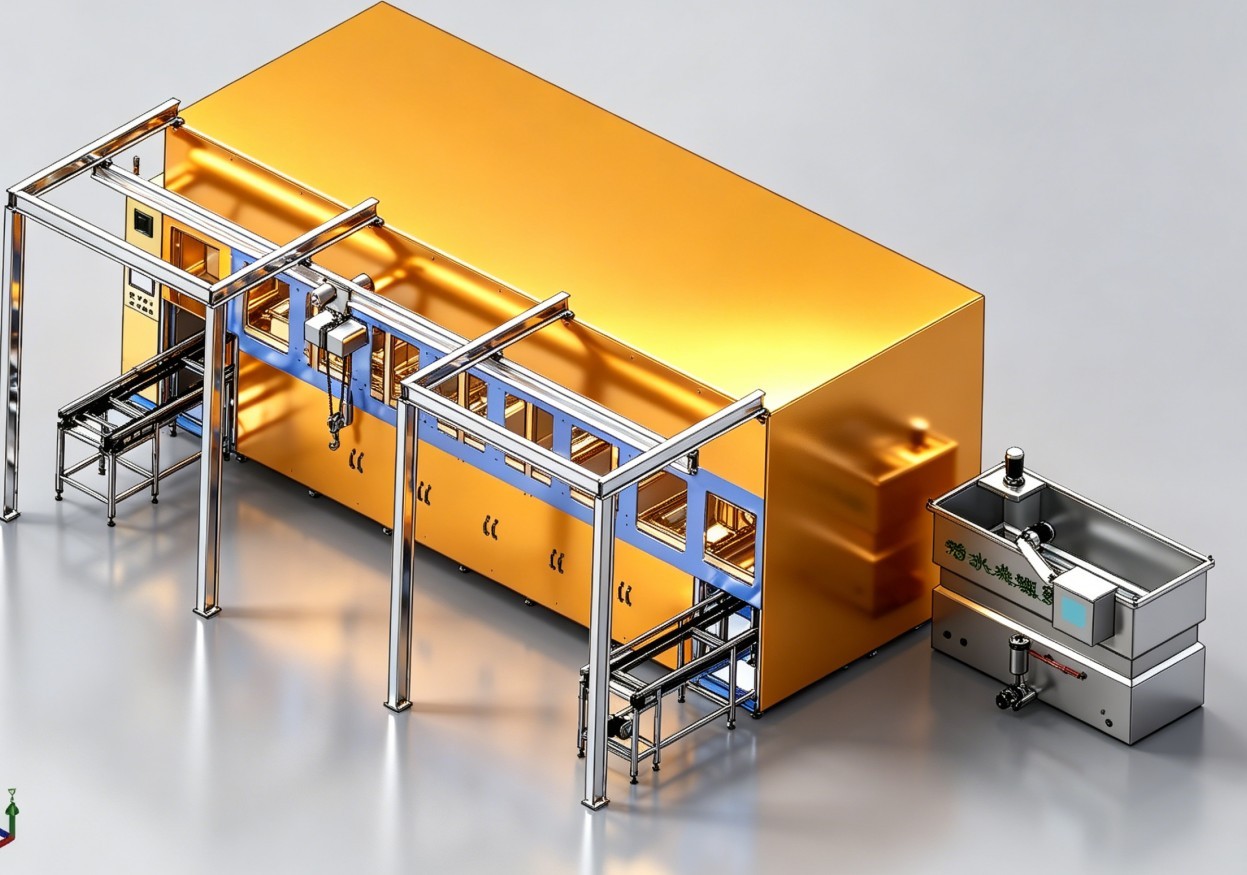

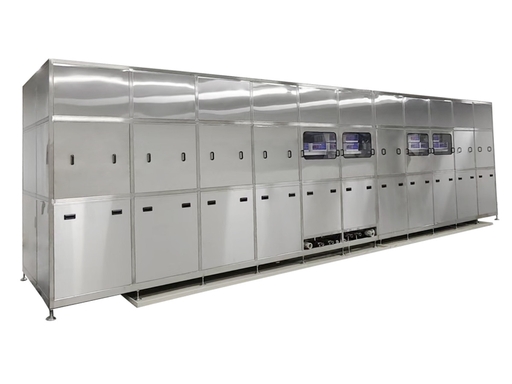

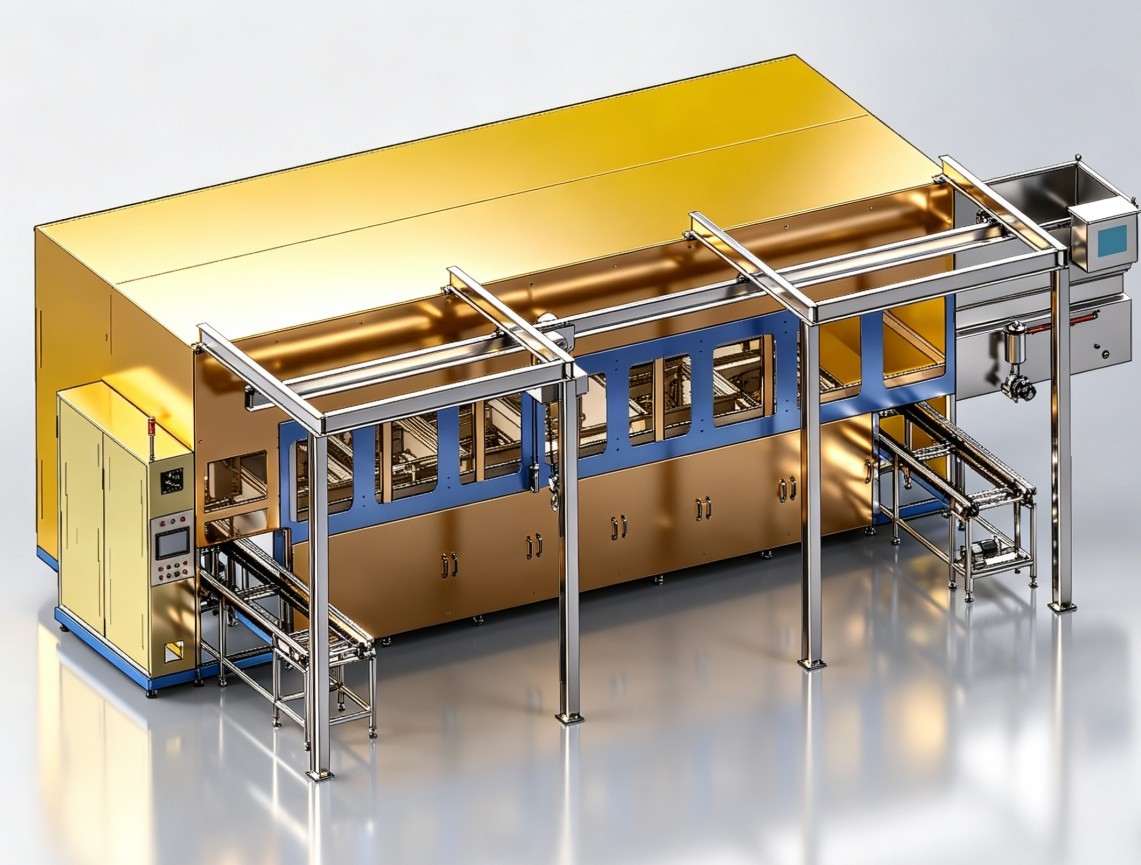

全自动超声波清洗系统是一种多槽联动、机械臂自动传输、基于空化效应的精密湿法清洗设备，广泛用于半导体晶圆、光学镜片、精密零件的批量清洗，核心优势是纳米级颗粒去除、无死角、低损伤。

一、核心原理：空化效应

• 超声波发生器：产生20kHz–1MHz高频电信号。

• 换能器：贴在槽底 / 侧壁，将电能转为机械振动，在清洗液中产生微米级气泡。

• 空化作用：气泡随声波负压生长、正压爆裂，瞬间产生5000℃高温、1000atm 冲击波，强力剥离表面污染物（≥0.1μm 颗粒、有机物、金属离子）。

• 兆声波升级：高端半导体设备用0.8–5MHz高频，空化更温和，无晶圆损伤，专攻纳米级（＜0.2μm）颗粒。

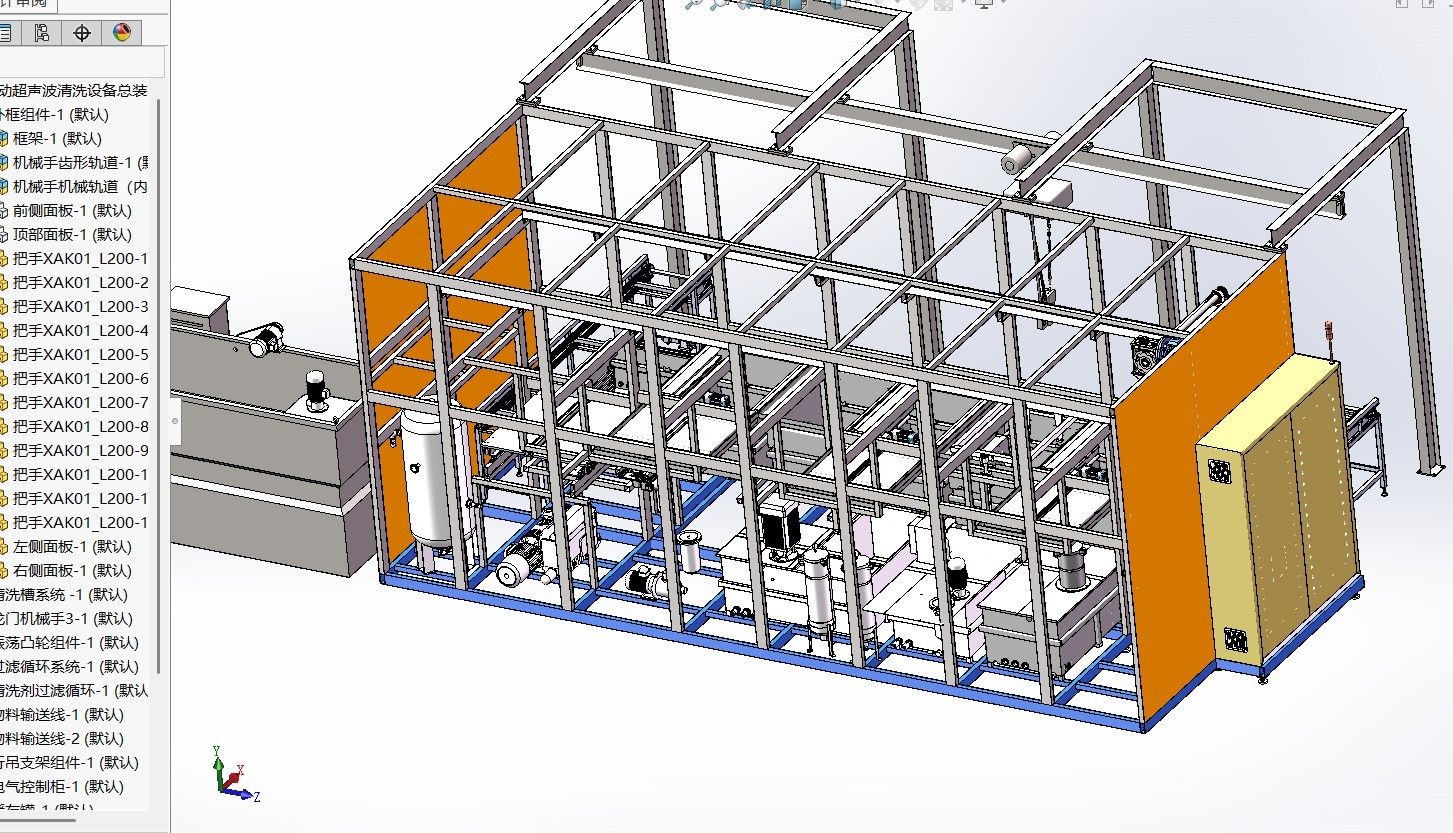

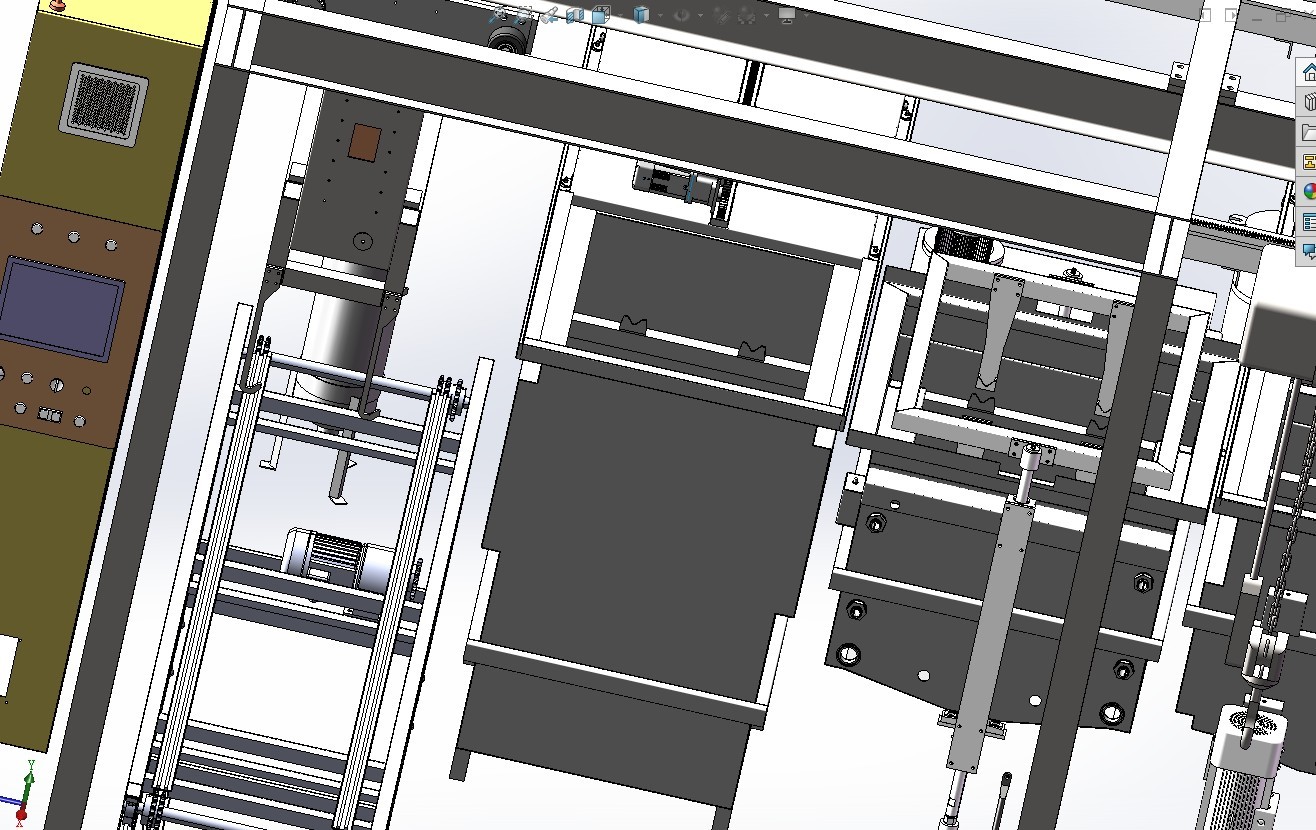

二、系统结构（七大核心模块）

1. 多槽清洗单元（核心）

• 配置：3–12 槽串联，含化学清洗槽（碱性 / 酸性）、超声波粗洗槽、兆声波精洗槽、纯水漂洗槽、IPA 脱水槽、热风 / 氮气干燥槽。

• 材质：316L 不锈钢 / PVDF / 石英，耐腐蚀、低金属析出。

• 超声组件：槽底 / 侧壁贴压电陶瓷换能器（28–40kHz 粗洗，60–100kHz 精洗），功率0.5–2W/cm²可调。

自动传输系统

• 机械臂：单梁多臂伺服机械手，带真空吸盘 / 篮架，自动抓取晶圆 / 工件，在槽间精准转移（重复定位精度 ±0.1mm）。

• 上下料：自动进料台→清洗线→自动出料台，适配FOUP 晶圆盒 / 批量花篮。

流体与温控系统

• 药液循环：过滤（0.1μm 滤芯）→加热（40–80℃）→喷淋→回流，延长药液寿命。

• 纯水供应：超纯水（电阻率≥18.2MΩ・cm） 多段漂洗，防离子残留。

• 温度控制：**±0.5℃** 精确控温，匹配不同清洗工艺。

洁净与干燥单元

• 洁净环境：整机FFU 百级 / 千级净化，防二次污染。

• 干燥：热风干燥（80–120℃）、IPA 蒸汽干燥、氮气吹扫，无水痕、无残留。

智能控制系统

• 核心：PLC + 触摸屏，存储100 + 组配方，一键调用。

• 监控：实时显示温度、液位、超声功率、传输位置，异常报警（过载、漏液、超温）。

• 追溯：自动记录清洗时间、温度、功率、批次号，数据可导出，满足SEMI/ISO追溯要求。

废水处理与环保单元

• 废液分类：酸碱废液、有机废液、漂洗废水分路收集，中和 / 过滤后排放。

• 循环利用：超纯水 / 药液闭环回收，节水50%+，降低成本。

安全防护单元

• 互锁：门开停机、液位过低保护、超温断电。

• 排风：强排 + 废气处理，防酸碱 / 有机蒸汽泄漏。

三、典型全自动工艺流程（晶圆为例）

上料→预冲洗→碱性超声粗洗→酸性兆声波精洗→纯水漂洗（3 段）→IPA 脱水→氮气干燥→下料。

1. 预冲洗：纯水喷淋，去除大颗粒浮尘（10s）。

2. 碱性超声粗洗：28kHz，50℃，碱性液（如 SC-1），去除有机物、颗粒（30s）。

3. 酸性兆声波精洗：1MHz，常温，酸性液（如 SC-2），去除金属离子、纳米颗粒（20s）。

4. 纯水漂洗：3 段溢流水洗，冲净化学残留（30s）。

5. IPA 脱水：IPA 浸泡 + 蒸汽干燥，置换水分（20s）。

6. 氮气干燥：高纯氮气吹扫，彻底干燥（15s）。

主流应用场景

• 半导体：8/12 寸晶圆光刻后、蚀刻后、CMP 后、切割后清洗；FOUP 载具、光罩、陶瓷基板清洗。

• 光学：镜片、棱镜、滤光片镀膜前 / 后清洗。

• 精密制造：MEMS、传感器、微型模具、精密轴承去油、去毛刺、去颗粒。
