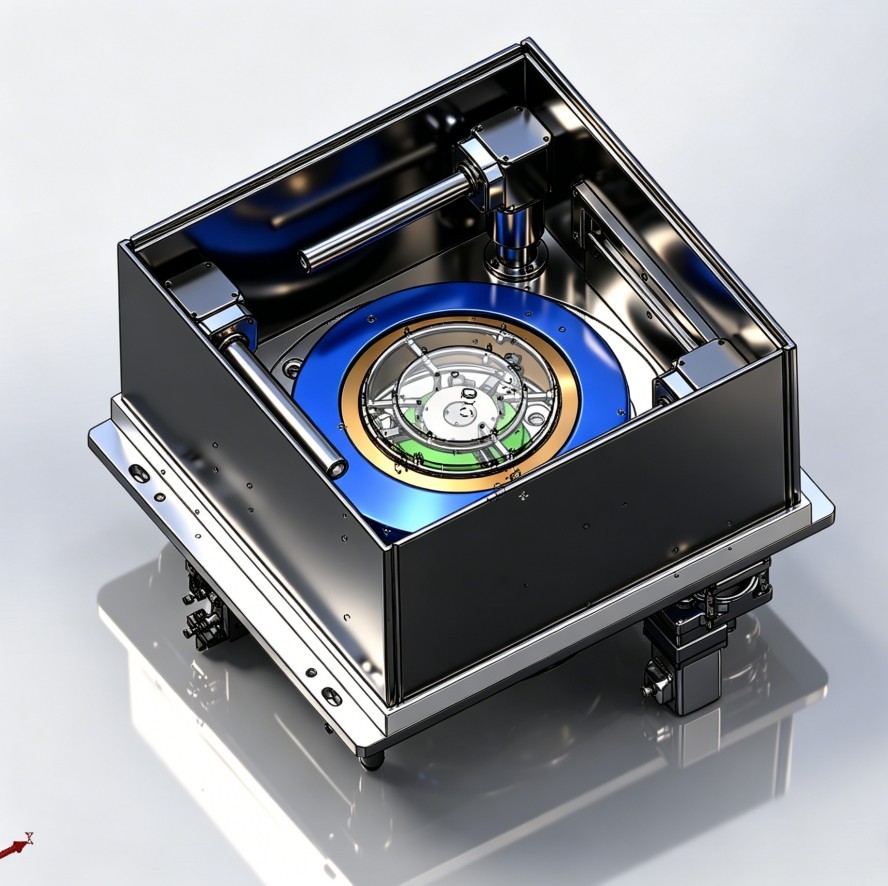

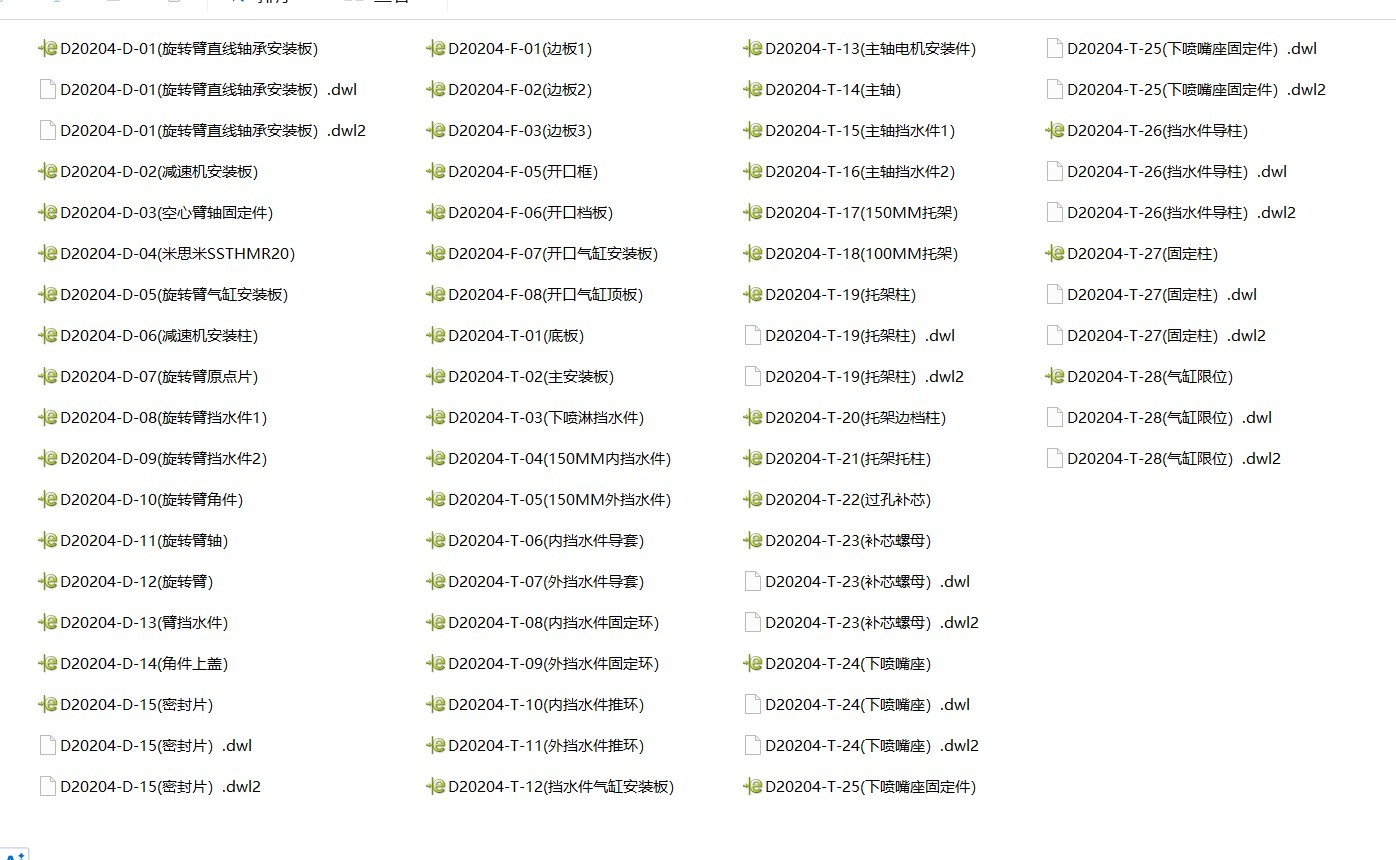

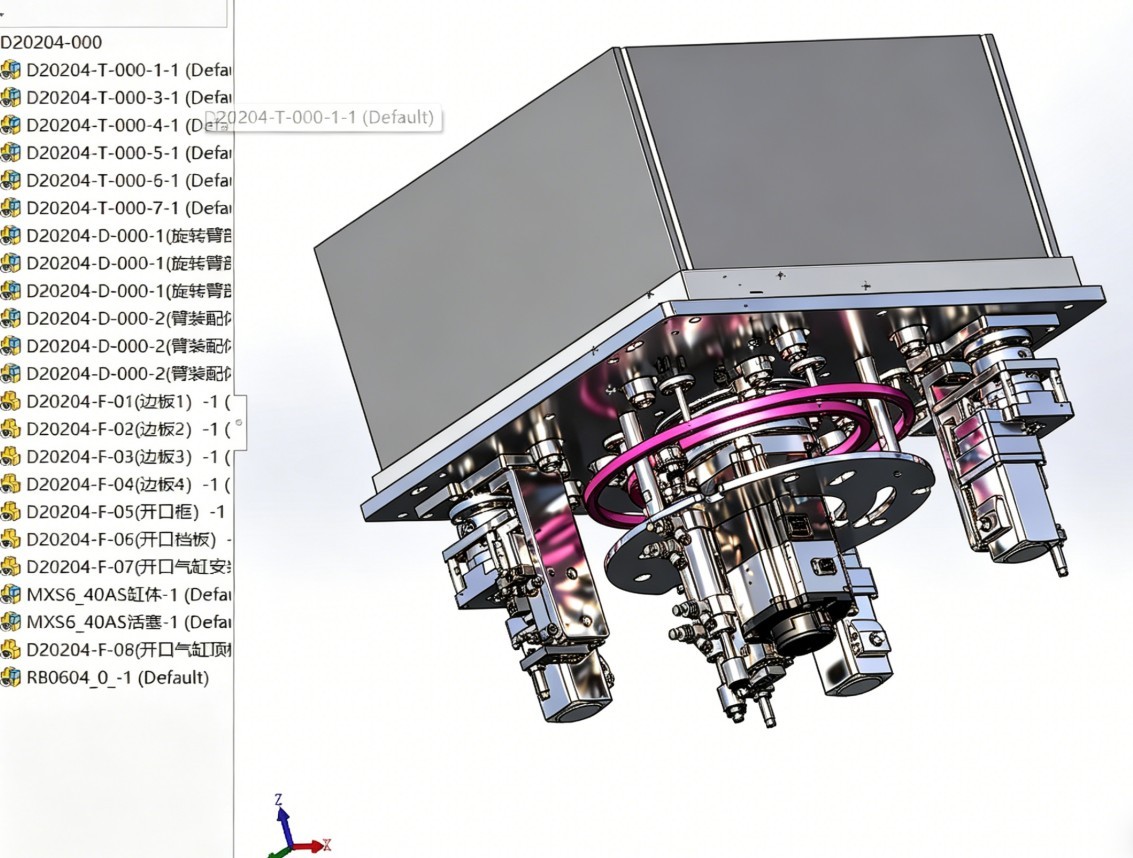

SW2025设计有参数，有工程图，为目前半导体先进制程湿法清洗设备用的旋转腔体结构图！成熟图纸!来自老外的设计思路！十分有价值！

旋转腔体是单晶圆湿法清洗机的核心单元，又称Spin Chamber/Processing Bowl，集成旋转承载、喷淋清洗、废液收集、洁净干燥四大功能，是实现单片式、高均匀、低损伤清洗的关键结构。

一、核心功能与工作原理

• 旋转承载与均匀成膜：腔体内部的旋转卡盘（Spin Chuck） 真空吸附晶圆，以0–3000 rpm高速旋转；清洗液（化学液 / 纯水）经喷头喷淋，在离心力作用下形成微米级均匀液膜，覆盖整片晶圆，确保面内清洗均匀性（偏差＜2%）。

• 动态清洗与污染物剥离：离心力强化清洗液的物理冲刷 + 化学溶解协同作用，快速剥离颗粒（≥0.1 μm）、有机物、金属残留；二流体 / 兆声波喷头可集成，提升纳米级颗粒去除能力。

• 废液隔离与快速排出：腔体采用同心圆导流结构，旋转甩出的废液沿腔壁导流槽快速排出，避免二次污染；密封设计防止气雾外溢，维持腔体微环境洁净。

• 离心干燥与无水痕：清洗后高速旋转（1500–3000 rpm）甩干表面水分，配合氮气 / IPA 蒸汽吹扫，实现无水印、无残留干燥。

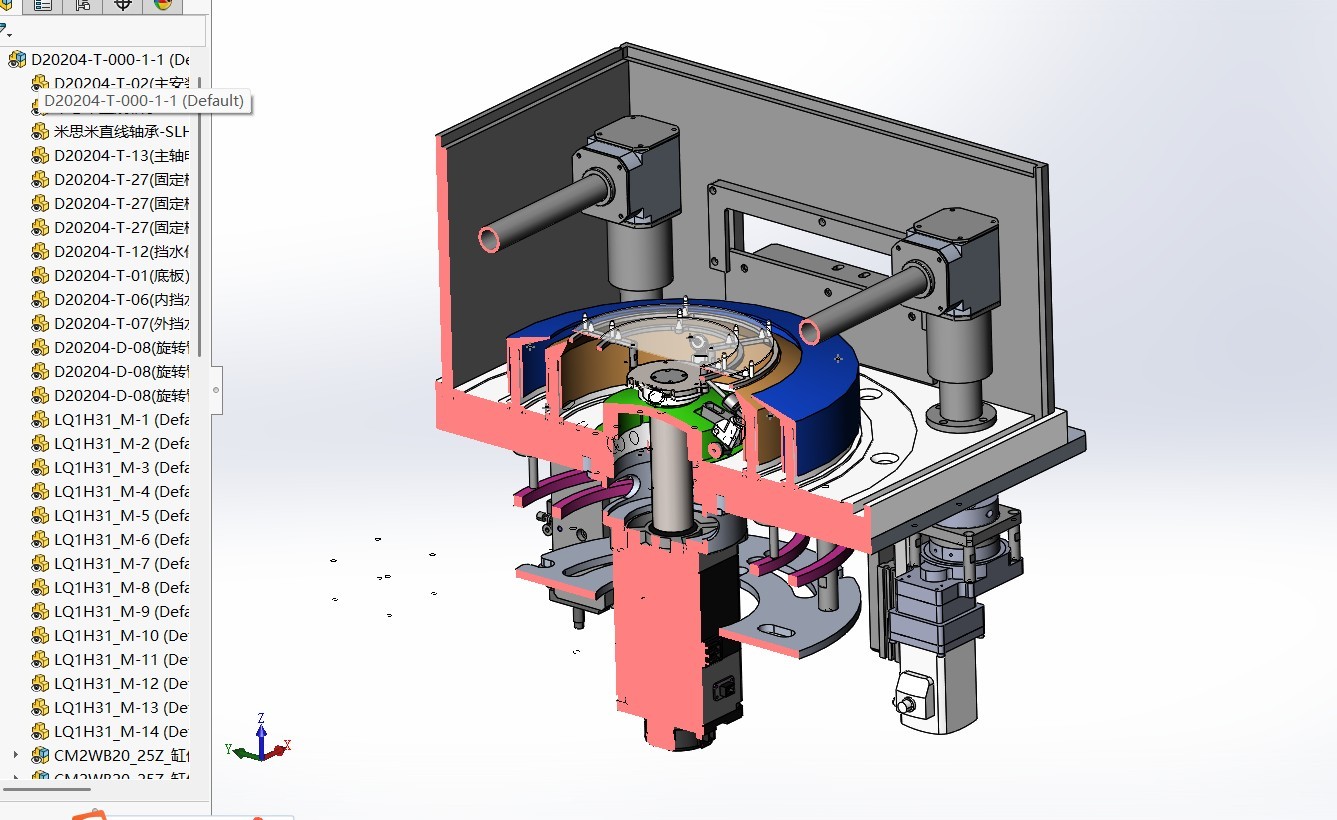

二、腔体结构（核心组件拆解）

1. 腔体主体（Bowl）

• 材质：高纯石英 / PP/PVDF/316L 不锈钢（耐腐蚀、低金属析出、易清洁）。

• 结构：上开式 / 侧开式密封腔，内壁光滑无死角，底部倾斜（5°–15°）导流，配废液排口与氮气 / 真空接口。

旋转卡盘（Spin Chuck）

• 类型：陶瓷真空吸盘（多孔陶瓷）/ 伯努利无接触卡盘（适配超薄 / 翘曲晶圆，无正面接触损伤）。

• 性能：高精度旋转（跳动＜5 μm）、抗静电（表面电阻 10⁶–10⁹ Ω）、兼容 8/12 寸晶圆，真空吸附力稳定（-80～-100 kPa）。

喷淋与流体单元

• 喷淋摆臂：伺服驱动（0–180°），搭载二流体喷头 / 高压喷嘴 / 兆声波振子，可升降、摆动，覆盖整片晶圆。

• 流体管路：PTFE/PVDF 材质，耐腐蚀、无析出，配高精度流量计 / 压力传感器，精准控制液 / 气配比（二流体气液比 5:1–20:1）。

驱动与传动系统

• 主轴电机：高精度伺服电机，转速 0–3000 rpm 可调，加速度可控（避免晶圆滑移）。

• 传动：直驱 / 同步带传动，低振动（振幅＜0.1 mm）、低噪音，确保旋转平稳。

洁净与辅助单元

• 密封：氟橡胶 / 全氟醚密封圈，耐化学腐蚀，防止气雾外溢。

• 离子风 / 氮气：腔体顶部 / 侧面配离子风嘴（除静电）、氮气吹扫口（干燥 / 防氧化）。

• 传感器：液位、温度、压力、转速传感器，实时监控工艺参数，异常报警。

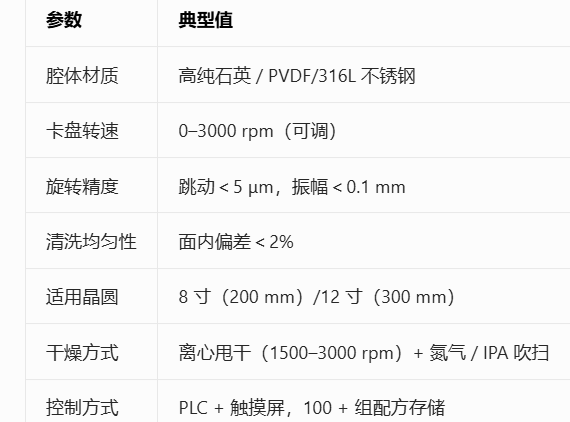

三、关键工艺优势（对比槽式清洗）

• 高均匀性：单片独立旋转，液膜均匀，面内清洗偏差＜2%，适配 7–28 nm 先进制程。

• 低损伤：无机械接触（伯努利卡盘）、低压力喷淋，划伤率＜0.01%，适配超薄晶圆（≤50 μm）。

• 高效节水：药液消耗降低 70%+，超纯水用量减少 50%，支持药液闭环回收。

• 灵活适配：兼容 8/12 寸，支持切割后、蚀刻后、CMP 后等多场景清洗，配方可快速切换。
