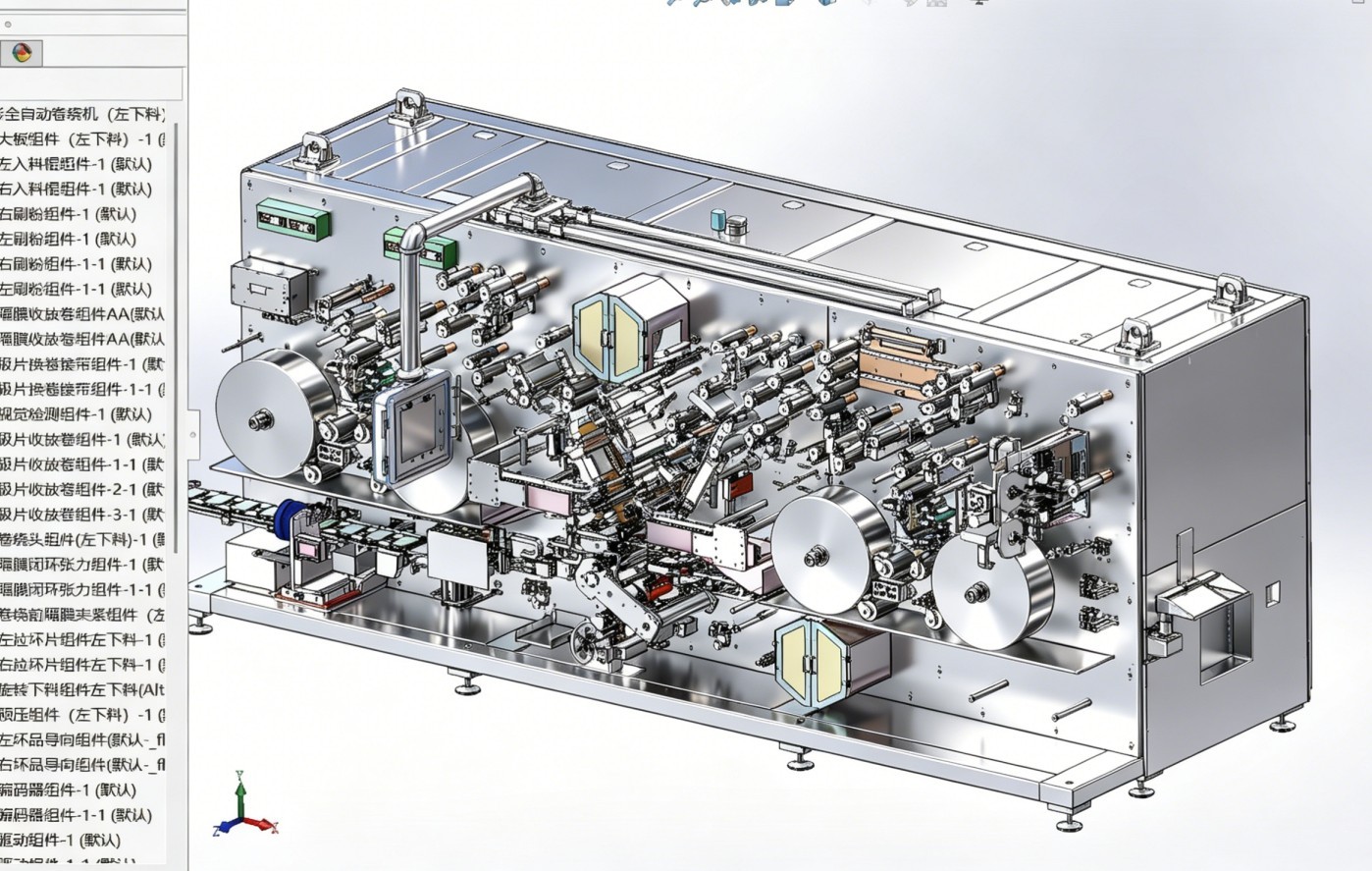

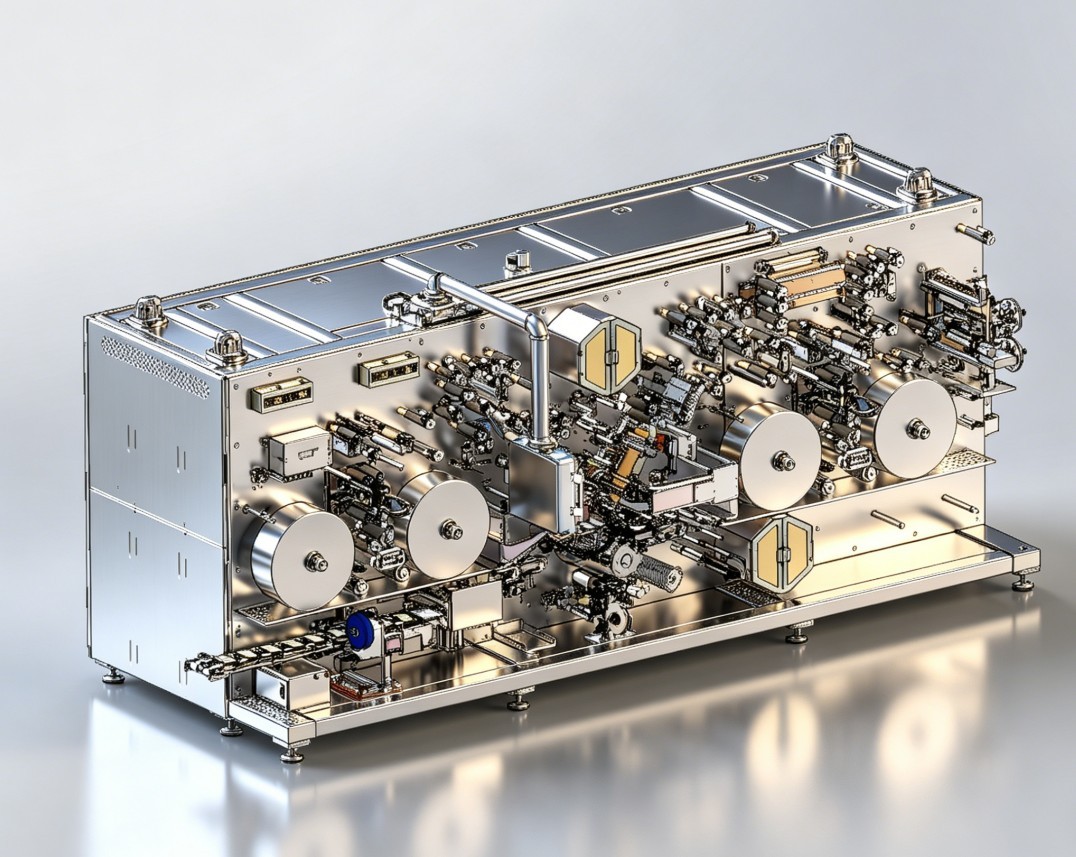

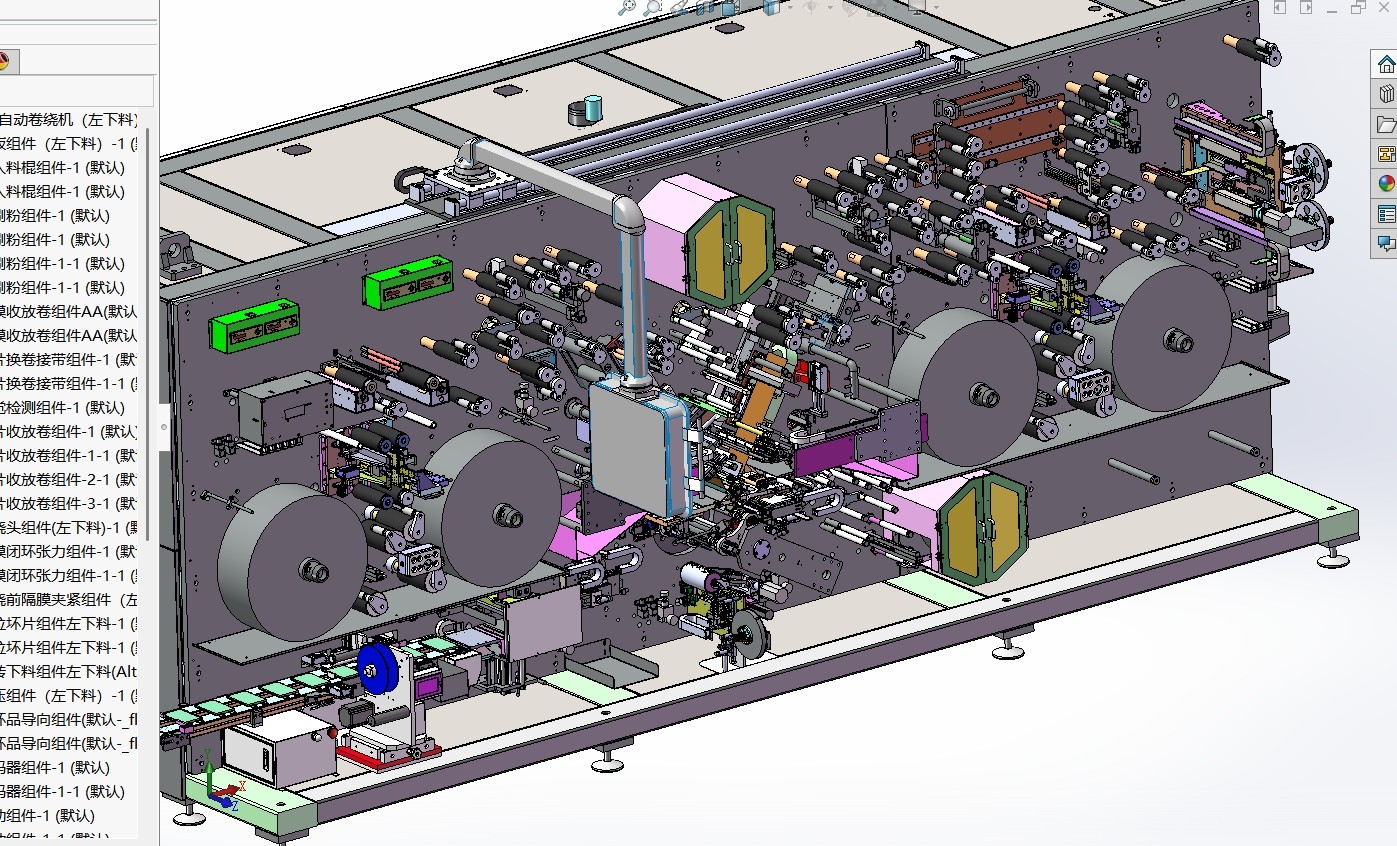

中性格式，这是新款的方形卷绕，包括程序！目前全网唯一！用于动力电池的全自动卷绕，双/三工位配置，在线检测Overhang并闭环控制，冷压预整形Hi-pot测试后，通过输送带完成下料。
锂电池卷绕机是中段核心设备，把正负极片 + 隔膜按精确对齐与恒定张力卷成 “果冻卷” 电芯，直接决定电池一致性、循环寿命与安全。

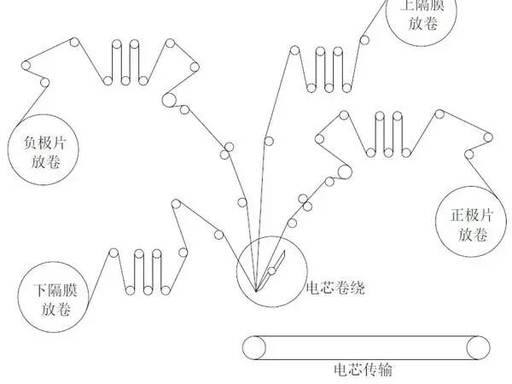

核心原理：负极全包正极、隔膜隔离，螺旋卷绕成电芯。
流程：
放卷：正负极、隔膜主动放卷，张力闭环控制。
纠偏：CCD 视觉 + 伺服纠偏，对齐精度 ±0.1~0.3mm。
预卷：极片入卷针，速度 / 角度同步匹配。
卷绕：卷针旋转缠绕，张力波动≤±4%。
收尾：切断隔膜、贴终止胶带、自动下料。

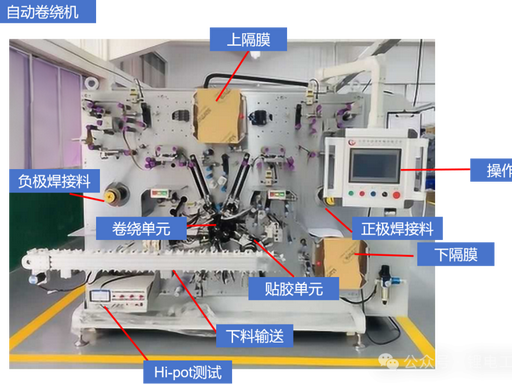

机架：高刚性，防抖动偏移。

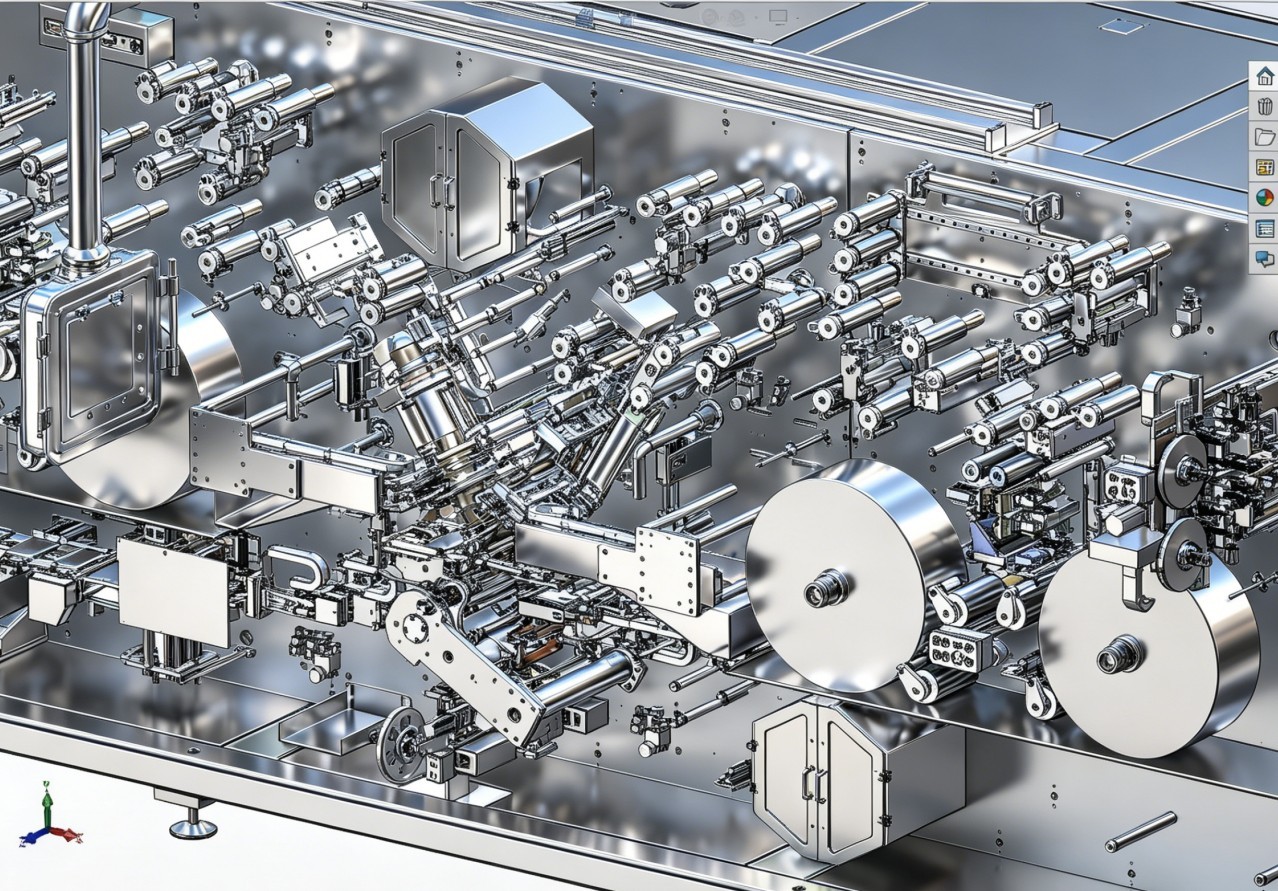

卷绕头（卷针）：硬质合金，圆度≤0.01mm；双 / 三工位提升效率。
送料系统：极片 / 隔膜放卷、纠偏、张力控制模组。
电控与视觉：PLC + 伺服，CCD 闭环，线速度可达3000mm/s。
圆柱卷绕机：18650/21700/4680 等；产能 8–30PPM，极片宽≤80mm。

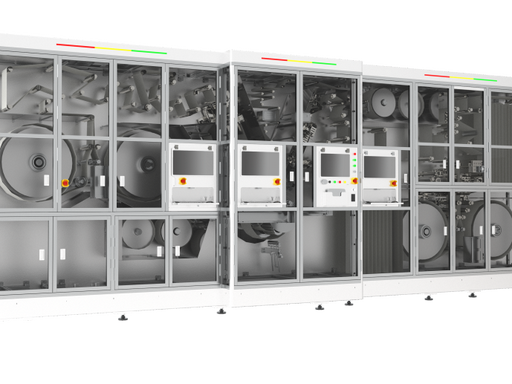

方形卷绕机：动力 / 储能方形电芯（30–300Ah）；产能 3–12PPM，极片宽 50–200mm。
软包卷绕机：3C / 软包动力；带热封 / 切边 / 短路测试，产能 5–15PPM。
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |
3D图纸和卷绕机程序+威纶触/semimodel方形全自动卷绕机（左下料）.x_t
|
134.45M |
| 2 |
3D图纸和卷绕机程序+威纶触/半导体设备图纸更多下载www.semimodel.com - 副本.pdf
|
290.75K |
| 3 |
3D图纸和卷绕机程序+威纶触/卷绕机.smc2
|
8.51M |
| 4 |
3D图纸和卷绕机程序+威纶触/卷绕机——HMI.emtp
|
11.83M |
| 5 |
3D图纸和卷绕机程序+威纶触
|
0B |
