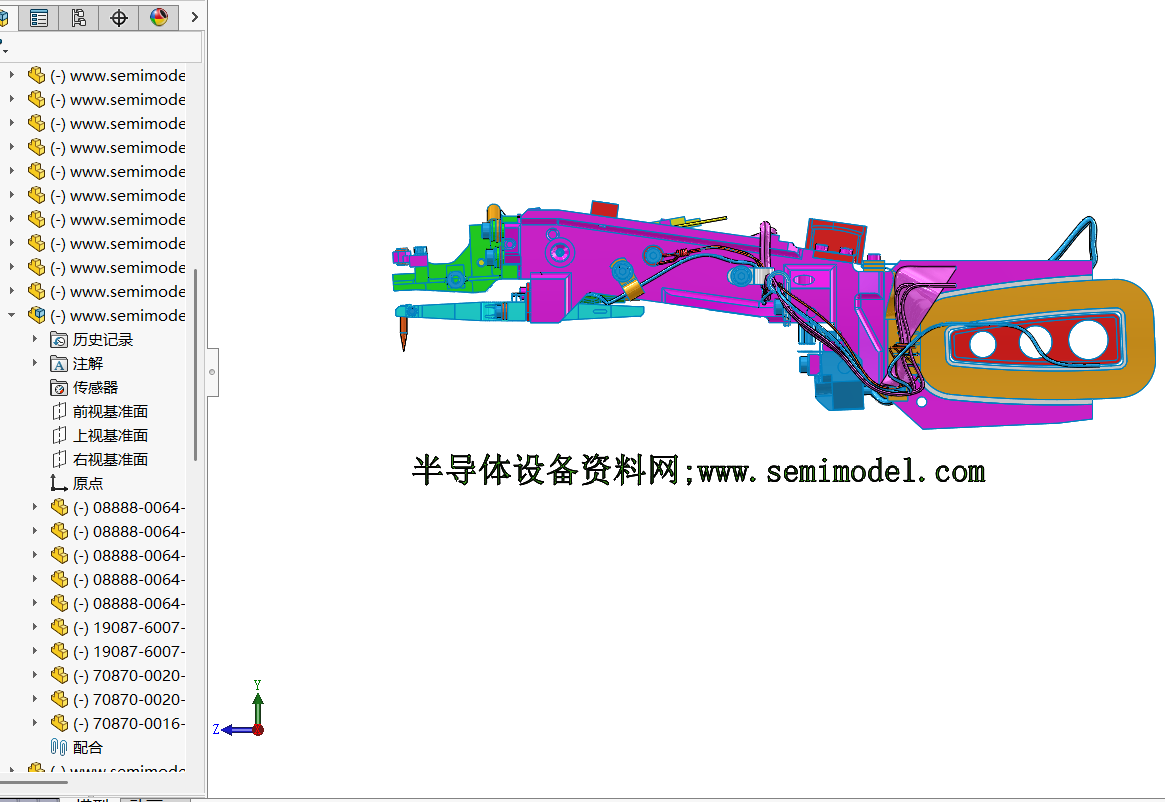

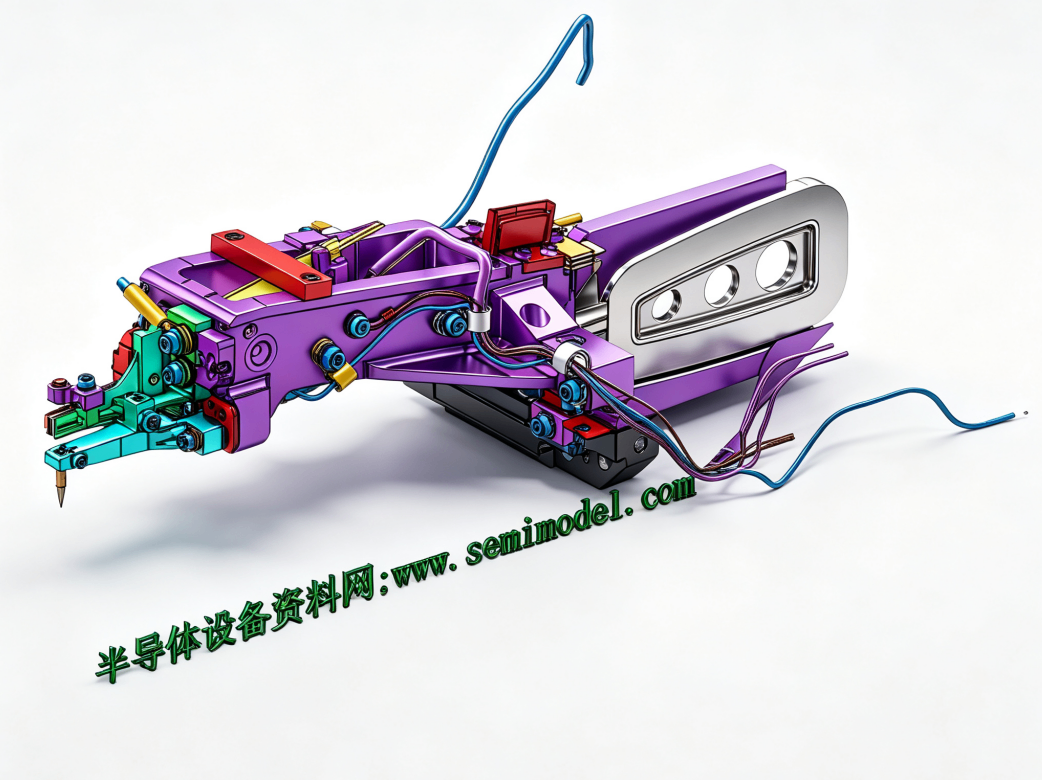

这是老外原装引线键合机（Wire Bonder）键合头（Bond Head） 的三维模型。键合头是整个引线键合设备的核心执行机构，其设计直接决定了打线速度、定位精度和焊接质量。

WB键合头技术介绍：

一、 核心结构与工作原理

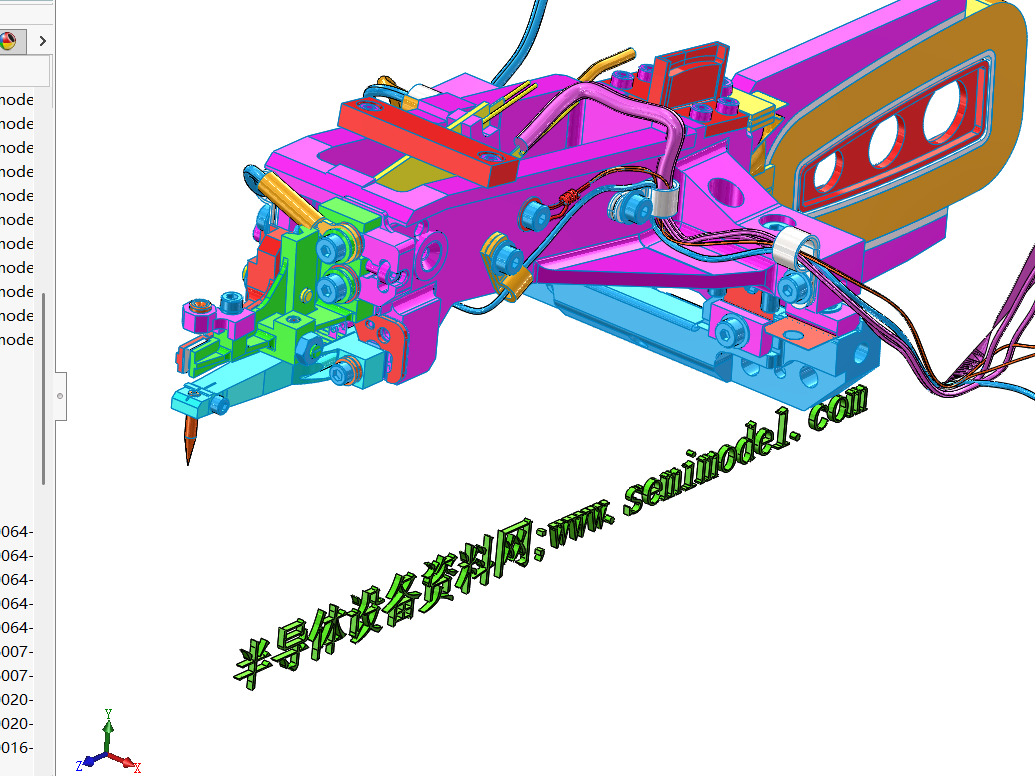

从模型中可以看出，K&S 键合头通常采用音圈电机驱动、平行连杆/摆臂机构与超声换能器集成的设计方案。主要由以下几个核心部分组成：

1. 音圈电机（与驱动力矩臂

• 结构位置：通常位于键合头后方（模型右侧带散热孔/红色线条的椭圆形或扇形线圈组件）。

• 原理：利用音圈电磁驱动原理，提供高响应、高精度的垂直方向（Z轴）动态载荷控制。它能够在极短时间内实现劈刀（Capillary）的快速下压、精准控力（键合力）以及提起。

超声换能器与劈刀组件

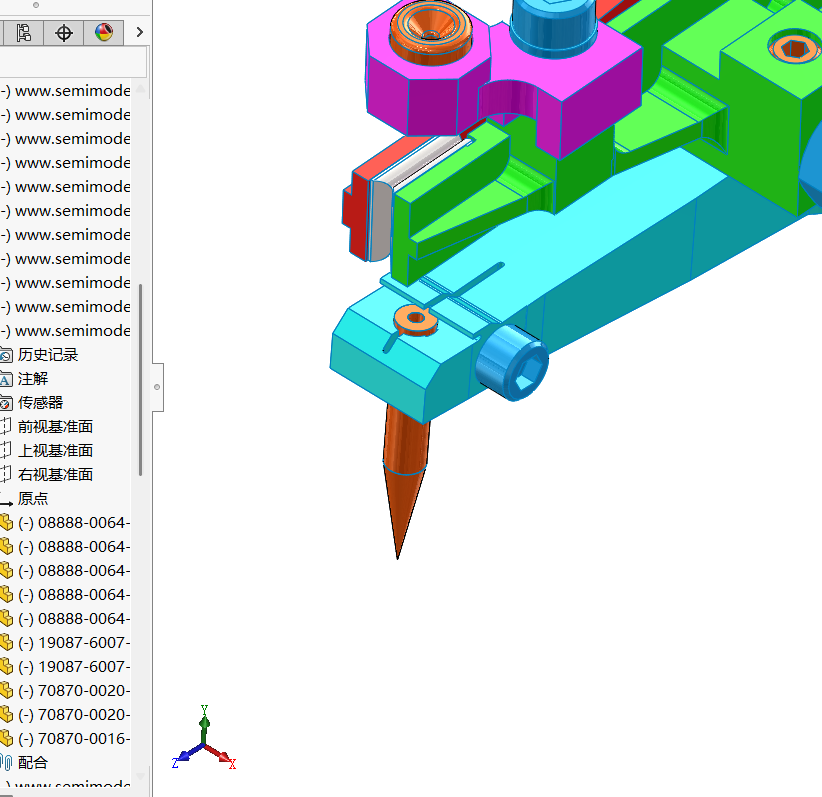

• 结构位置：位于键合头最前端（左侧绿色/蓝色夹持区域及底部尖端）。

• 原理：换能器内部包含压电陶瓷片，通入高频交流电后产生纵向或弯曲超声振动。超声能量通过劈刀传递到金/铜/铝丝与芯片焊盘的接触界面，结合热量和压力（热超声键合），使金属发生塑性变形并实现原子间扩散结合。

丝夹机构（Wire Clamp）

• 结构位置：位于劈刀正上方或集成在换能器前端的小型夹爪机构（模型中可见精细的微型气动或电磁驱动夹线杆件与导线）。

• 原理：负责在第一点键合（烧球/压焊）后、拉弧（Looping）及第二点鱼尾状压焊（Stitch bond）过程中精准控制金丝的松紧、送丝和撕断动作。

导向与平衡机构

• 结构位置：粉色/紫色的主体框架结构，内部包含复杂的柔性铰链或微型精密轴承。

• 原理：确保换能器前端在上下运动时保持极高的直线度和轨迹精度，同时过滤掉不必要的横向晃动。

二、 核心难点

作为半导体封装设备中运动频率极高、控制极其复杂的部件，K&S 键合头面临以下几项严峻的技术挑战：

1. 超高速运动下的高动态响应与低惯量设计

• 难点：现代全自动引线键合机每秒需完成十几甚至二十几个焊点（UPH，每小时产出极高）。键合头必须在毫秒级时间内完成“下压 $\rightarrow$ 接触 $\rightarrow$ 超声焊接 $\rightarrow$ 提起 $\rightarrow$ 拉弧 $\rightarrow$ 移位”的循环。

• 解决方向：运动部件必须极端轻量化（采用钛合金、碳纤维或特种工程陶瓷等高刚度、低密度材料），以减小转动惯量，防止高速启停时产生超调和振动。

微牛级/毫牛级（mN/gf）的动态键合力精准控制

• 难点：随着芯片制程微缩和铜线（Cu Wire）键合的普及，键合力的控制窗口变得极窄。力太大容易压碎芯片底部的介质层（Low-k/ULK 绝缘层），力太小则会导致焊接不牢（虚焊）。

• 解决方向：音圈电机需配合高分辨率光栅尺/编码器以及先进的闭环反馈算法（如力反馈控制），实现微秒级的动态力调整。

高频超声能量的耦合与热管理

• 难点：超声频率通常在 60 kHz 至 140 kHz 之间。换能器在长期高频振动下会产生大量热量，热量会导致结构微小热变形，从而改变劈刀的谐振频率和接触点位置。

• 解决方向：必须具备优异的阻抗匹配技术、自动频率跟踪（PLL）算法以及精密的结构散热设计，确保超声能量100%高效耦合至焊点。

复杂的 3D 线弧微观控制

• 难点：为了防止相邻焊线短路并满足不同封装的高度要求，键合头在拉弧（Loop Profile）阶段需要 Z 轴运动、XY 工作台运动以及丝夹松紧度三者达到完美的时序同步。任何微小的滞后都会导致塌丝、断丝或弧高不一致。
