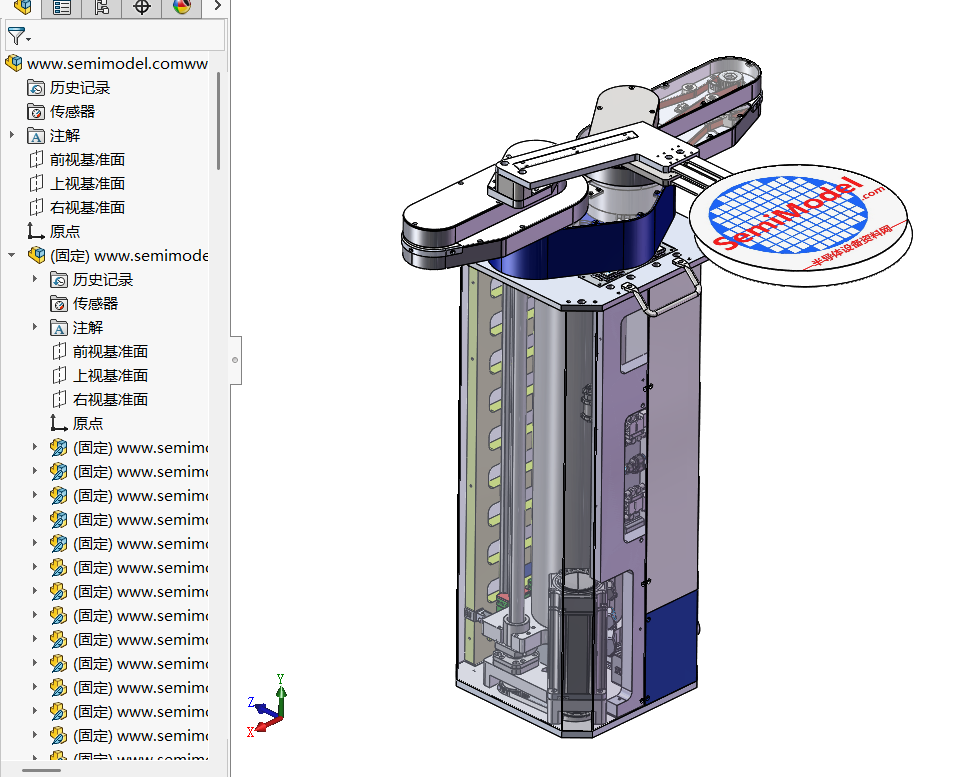

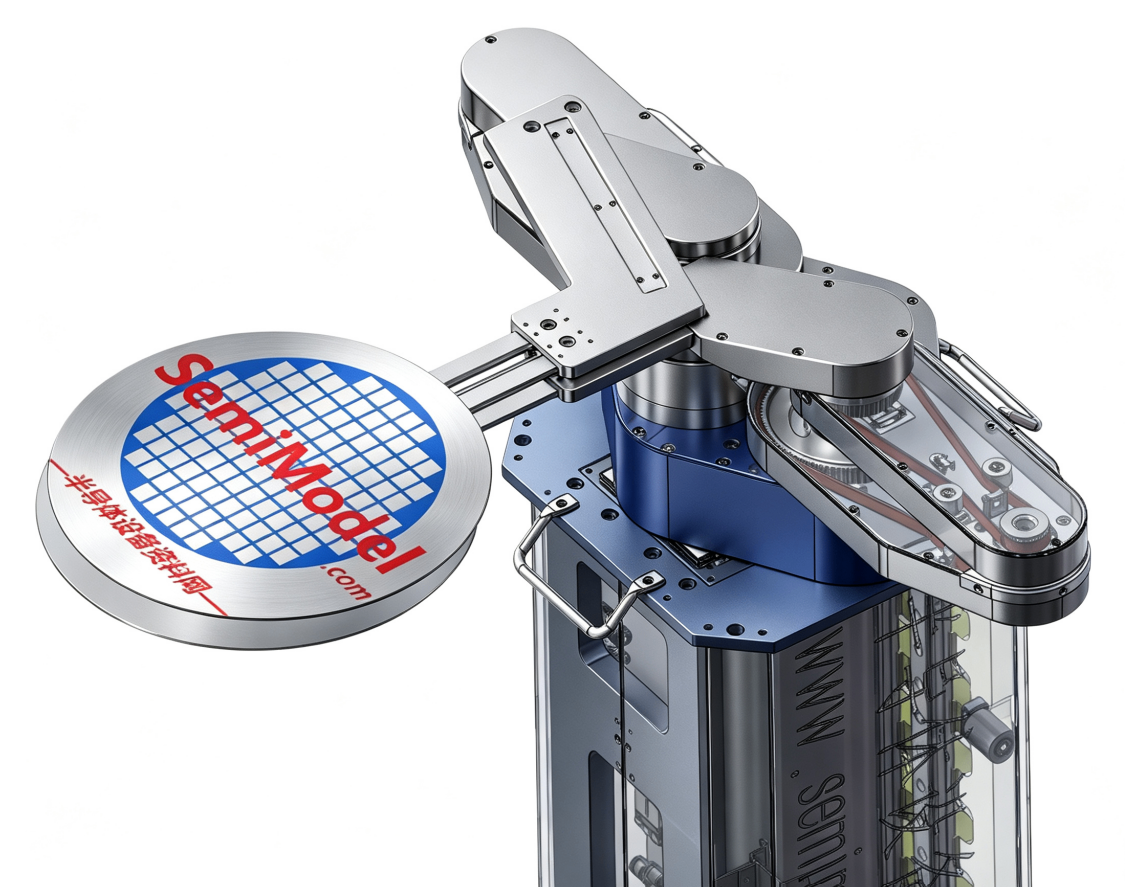

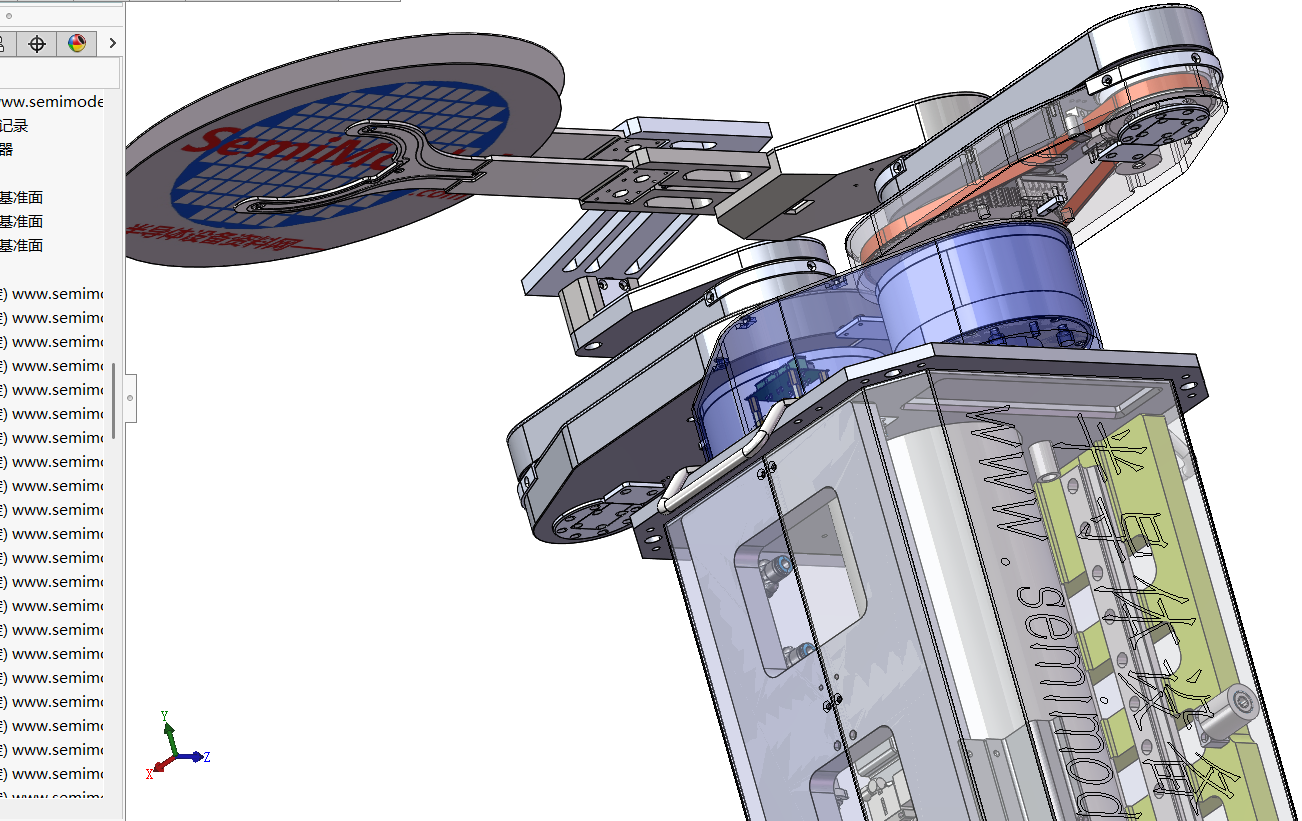

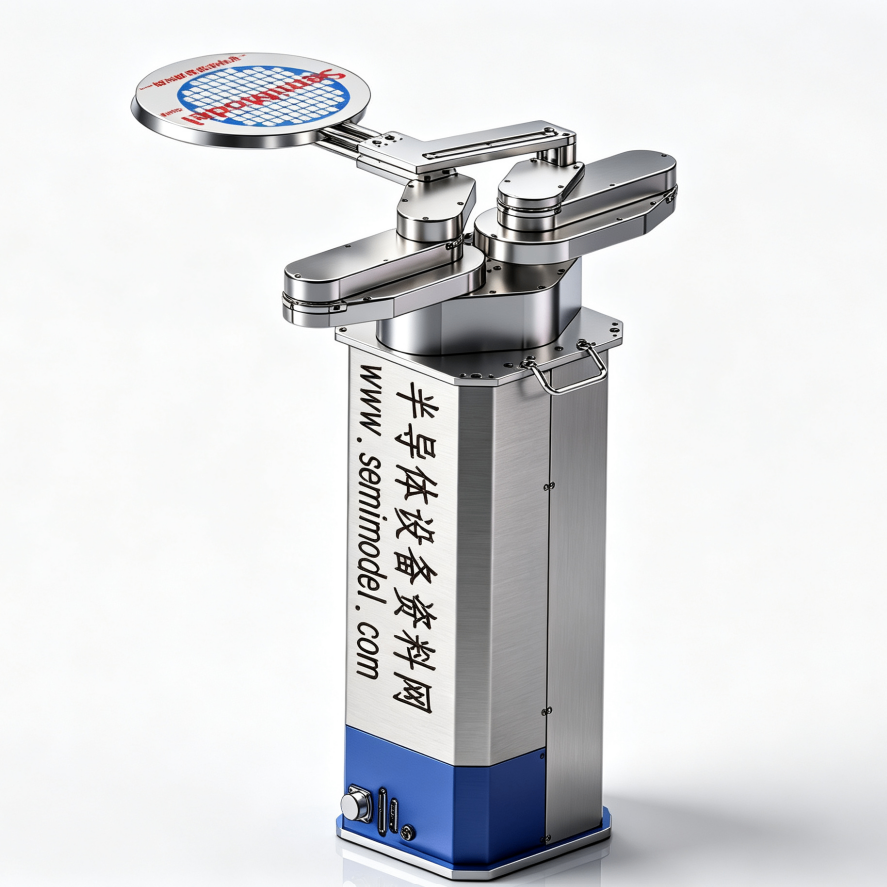

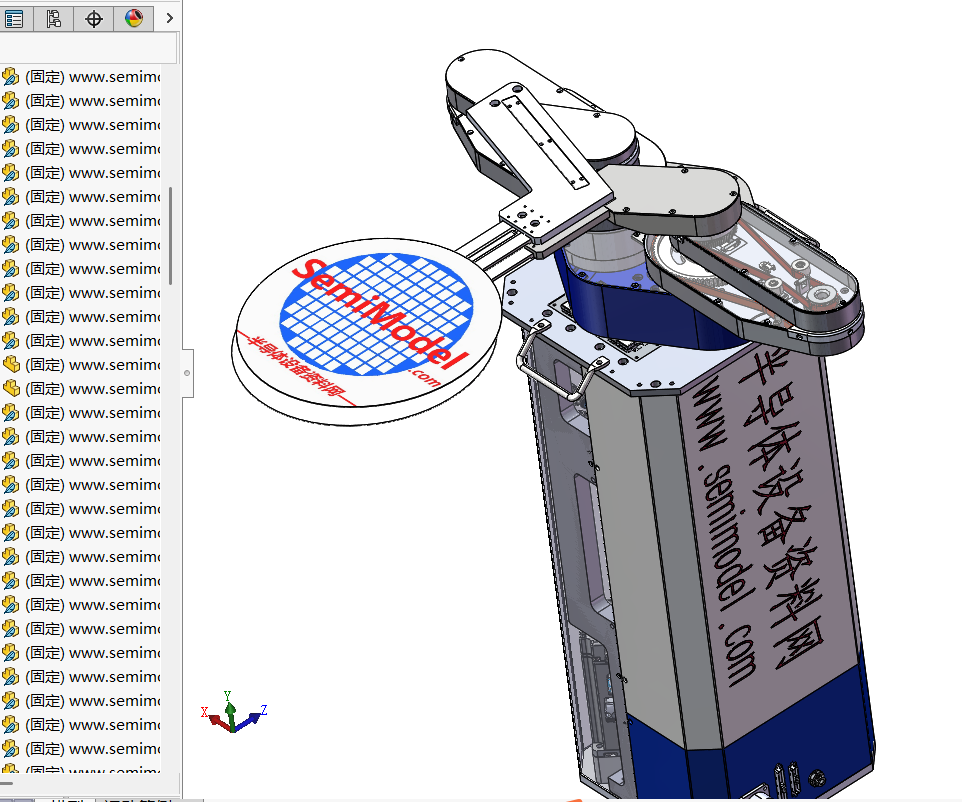

这款3D图纸十分的详细！为目前市面上最新款最成熟的结构设计！拿来可以直接生产后销售！仅供参考请慎用！

半导体制造中的晶圆双臂机器人是晶圆厂自动化传输的核心装备，广泛应用于前道（Front-End）光刻、刻蚀、薄膜沉积、检测等核心工艺机台，以及后道（Back-End）封装测试的物料搬运中。

以下从结构形式、核心技术指标、典型应用场景及主流布局四个维度为您深度解析：

一、 核心结构形式

双臂机器人的“双臂”通常指末端执行器（End Effector/Finger）的配置，根据轴数和运动学构型的不同，主要分为以下几类：

1. 同轴双臂 / 独立双臂

• 特点：同一旋转轴心或上下平行排布两根独立伸缩的手臂。

• 优势：可实现“交换片”（Swap）动作——一臂取走工艺腔内的已加工晶圆，另一臂瞬间将待加工晶圆送入，大幅减少机台的真空腔室（Chamber）或Load Lock等待时间，将产能（Throughput）提升至极致。

双Z轴 / 多Z轴升降复合结构

• 特点：在传统回转和伸缩轴的基础上，引入双独立升降轴（Z1/Z2）。

• 优势：能够突破单Z轴行程的限制，适应多层堆叠晶圆（Stacked Wafer）或不同高度工艺腔体（如SEMI标准的多Port FOUP/Cassette）的高效上下料。

SCARA 型与多连杆型双臂机器人

• 特点：采用多连杆（如三连杆）或SCARA水平多关节构型，结合偏心肩关节设计。

• 优势：回转半径（Swept Radius）极小，在寸土寸金的洁净室（Class 1-5）或设备前开式晶圆盒（FOUP）狭小空间内，能实现最大化的空间利用率。

二、 核心技术指标与设计难点

• 超高定位精度：重复定位精度高，以确保300mm（12英寸）或未来更大尺寸晶圆在狭窄狭缝（Slit Valve）及卡槽中无接触、无擦碰。

• 极低发尘量：

  • 处于Class 1至Class 10超净环境，运动关节必须具备严密的磁流体密封或负压抽吸设计，防止轴承摩擦产生的微粒污染晶圆。

• 高速与低振动：

  • 采用高刚性、轻量化材料（如碳纤维复合材料末端金手指、高刚性直驱DD马达）。

  • 运动控制需具备先进的减振算法，防止晶圆在高速启停或急转弯时发生滑片、微位移。

• 真空与大气环境兼容：

  • 大气机器人：用于FOUP/FIMS模组、EFEM（设备前端模块）内部的晶圆传递。

  • 真空机器：用于真空传输腔（Transfer Chamber），需克服高真空、耐高温及特定化学气体的腐蚀。

三、 典型应用场景

1. EFEM（设备前端模块）上下料：连接标准晶圆盒与机台内部，双臂交替作业以喂料。

2. Cluster Tool（集群式半导体装备）中央传输：在中心真空腔内，由双臂机器人向四周的Etch（刻蚀）、CVD/PVD（薄膜沉积）等工艺腔室高速递送晶圆。

3. Sorting（分选/重排）机台：用于多Foup之间的晶圆批次合并、ID读取和顺序重排。

四、 行业主流布局与供应商

• 国际巨头：Brooks Automation、Rorze、Kawasaki（川崎重工）、Nidec（尼得科/ Sankyo）等，长期占据全球前道核心真空与大气双臂机器人的主导地位。

• 国内与区域厂商：如新时达（众为兴）、九龙、以及台湾地区的HIWIN（上银/龙创恒盛）、三和技研（Sanwa）等，近年来在直驱马达模组、双Z轴垂直并行化设计、小间距可变节距（Pitch）控制上取得了显著突破。
