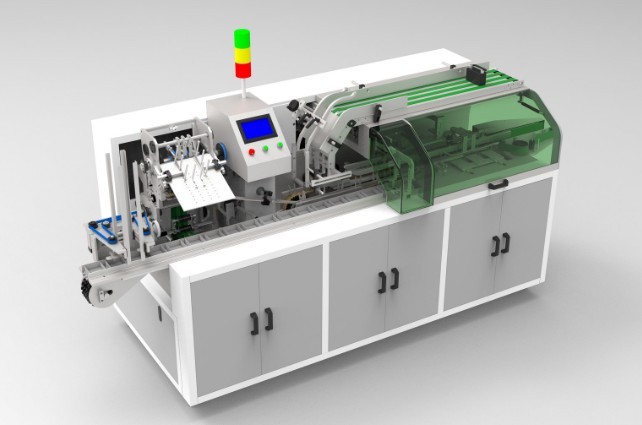

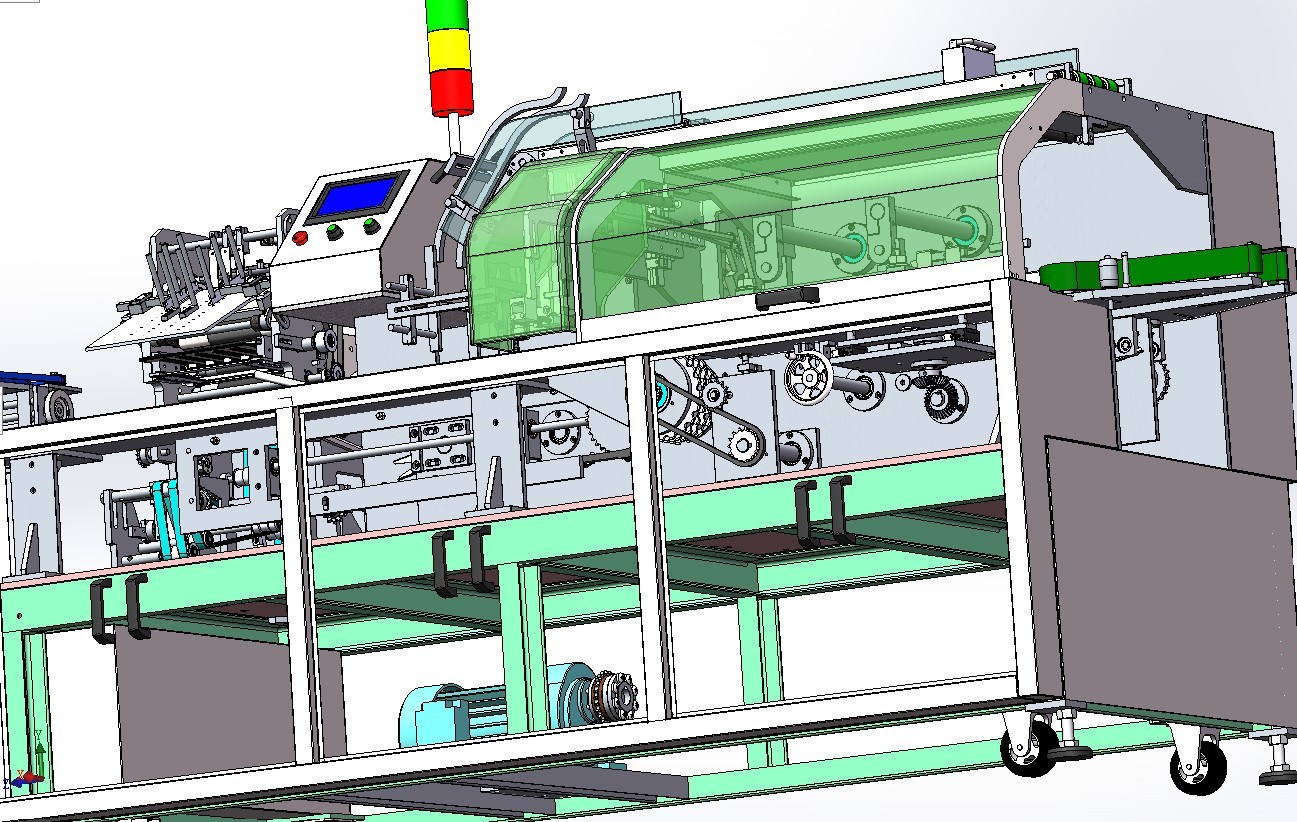

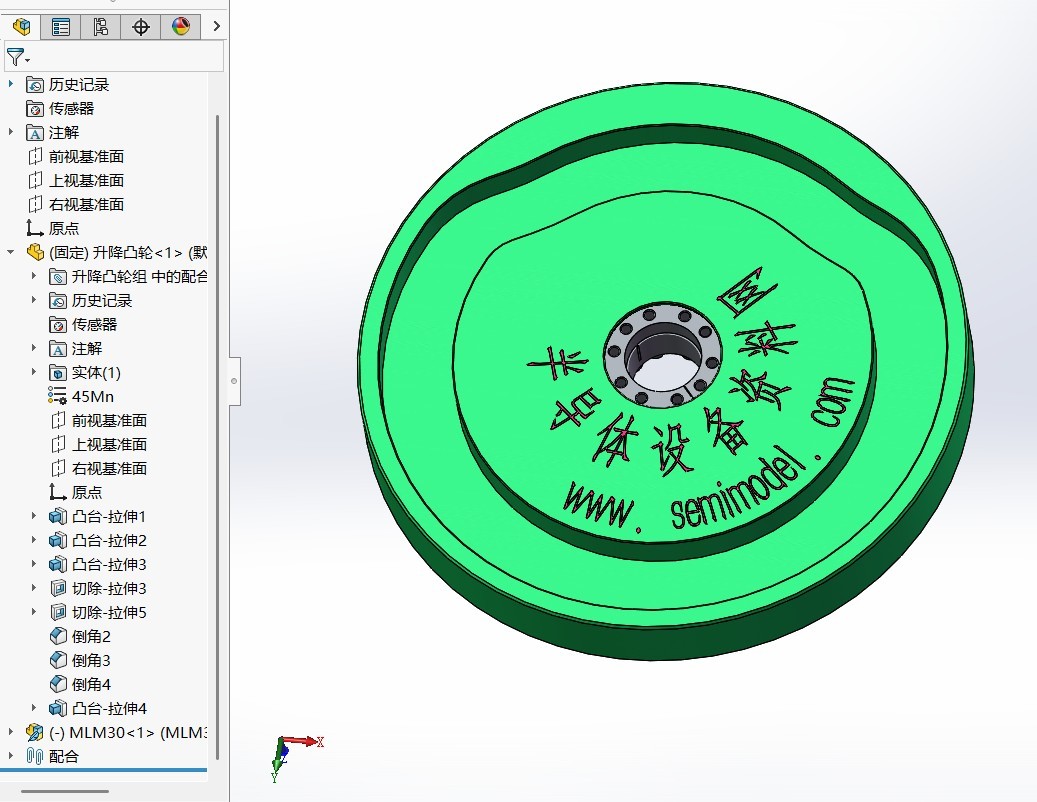

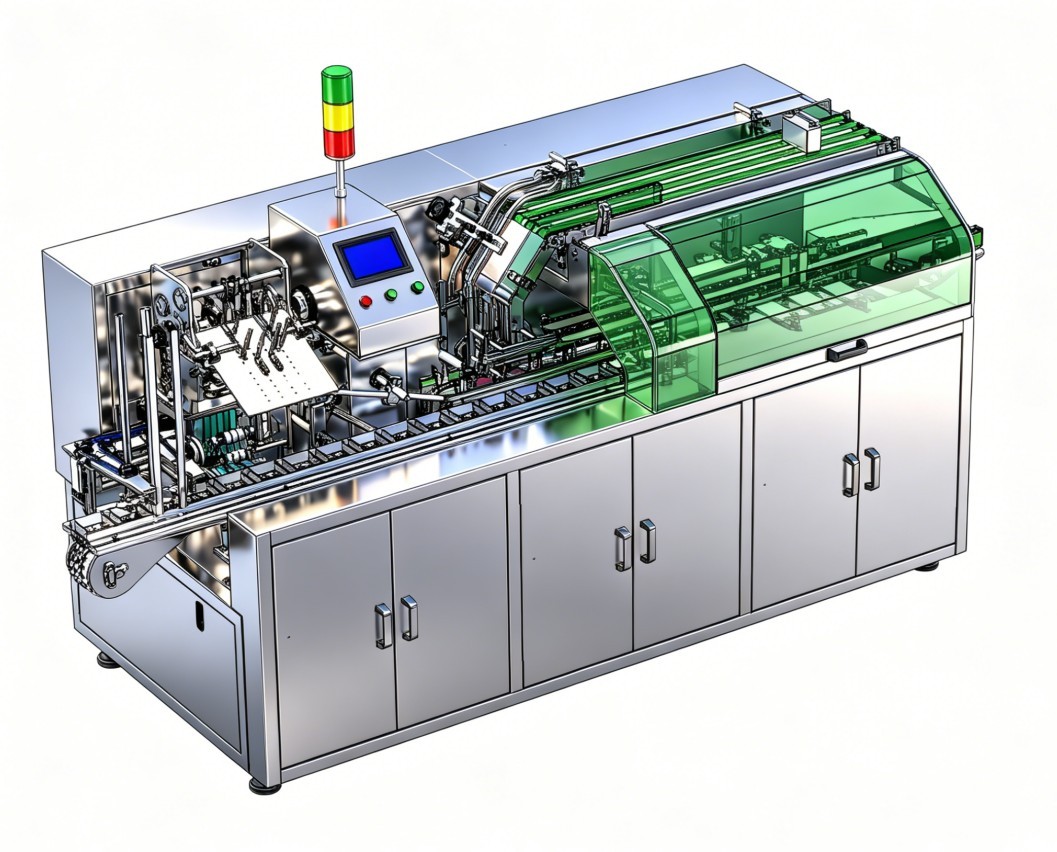

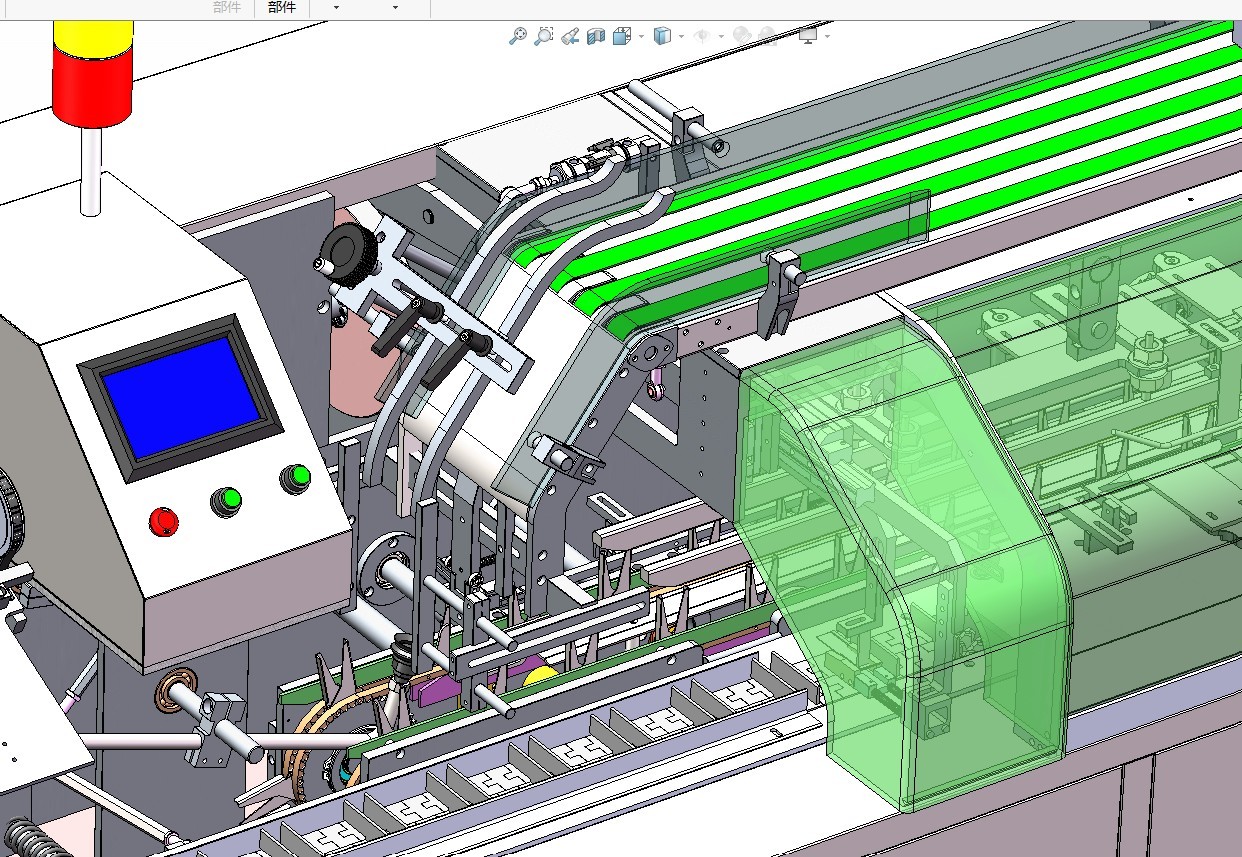

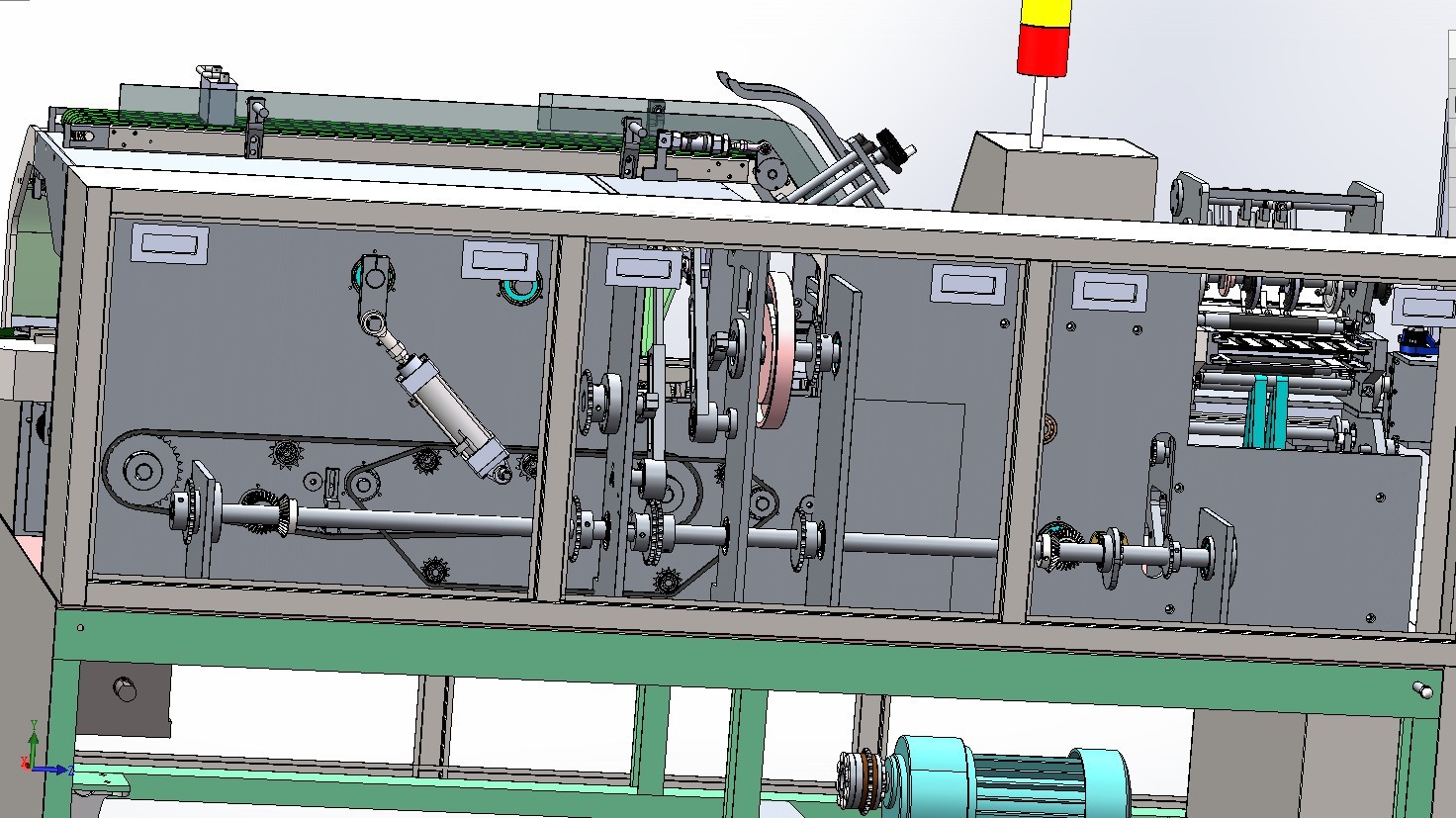

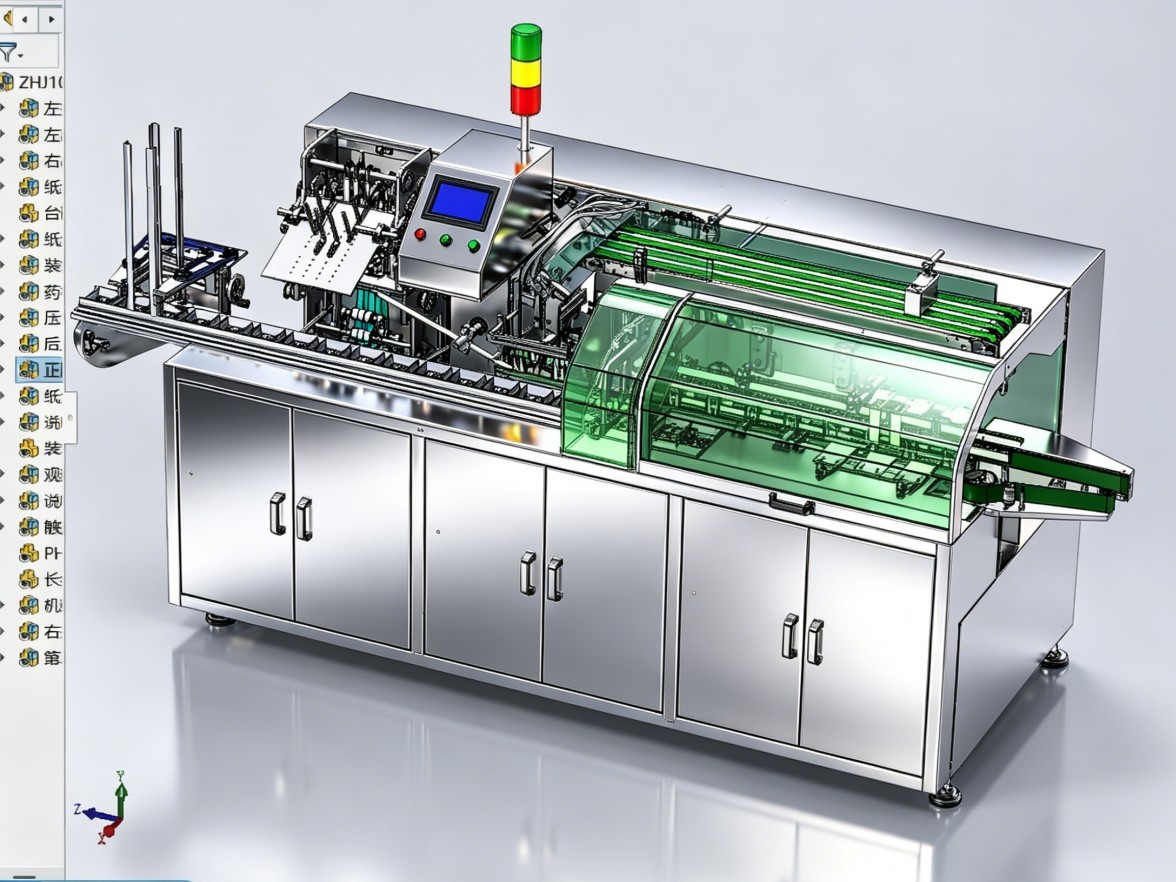

全自动高速装盒机学习D图纸，可以编辑有参数！对研究包装设备和自动化入门十分有价值！采用机械凸轮设计！
工作原理：自动装盒机的进料一般分为三个入口：人工入口、药瓶入口和机用包装盒入口。从机用包装盒进料到最终包装成型的整个过程大致可分为四个阶段：首先，纸盒被导轨固定，并通过推板打开。同时，从底部向上抬起纸盒，从前到后卡住纸盒侧面，将纸盒以直角打开，并将其向前移动到装料区。在装料区装料后，机器机构会将纸盒的耳片折叠到左右导轨内，然后进行闭合动作。
预封机构首先弯曲纸箱的舌片，然后推板推动箱盖弯曲，使舌片插入箱内并扣紧锁扣。封箱动作至关重要，其完成质量很大程度上取决于纸箱的结构和机器调节的精度。

一、核心定义与工作原理

高速连续装盒机是全程无停顿、纸盒持续匀速移动完成全套装盒工序的高端包装设备，区别于 “动 - 停循环” 的间歇式装盒机，核心逻辑为同步随动作业：

1. 主输送链条 / 同步带持续匀速运行，纸盒全程不停止；

2. 吸盒、推料、插说明书、折盖、喷胶封盒所有执行机构做跟随同步运动，在纸盒移动途中完成动作；

3. 伺服系统统一同步控制所有工位，消除间歇机的等待空程，实现超高速度。

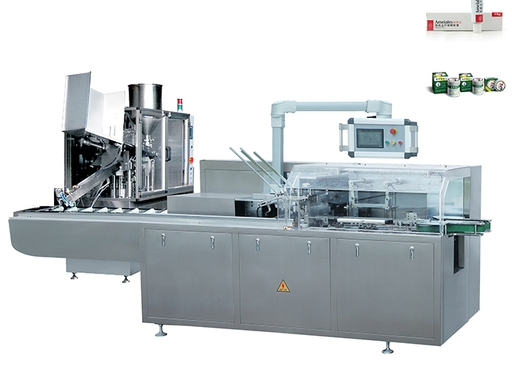

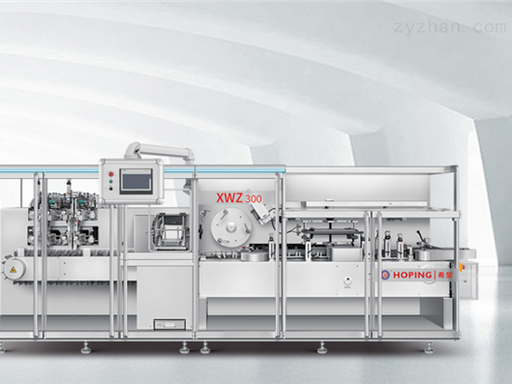

XWZ300高速连续装盒机

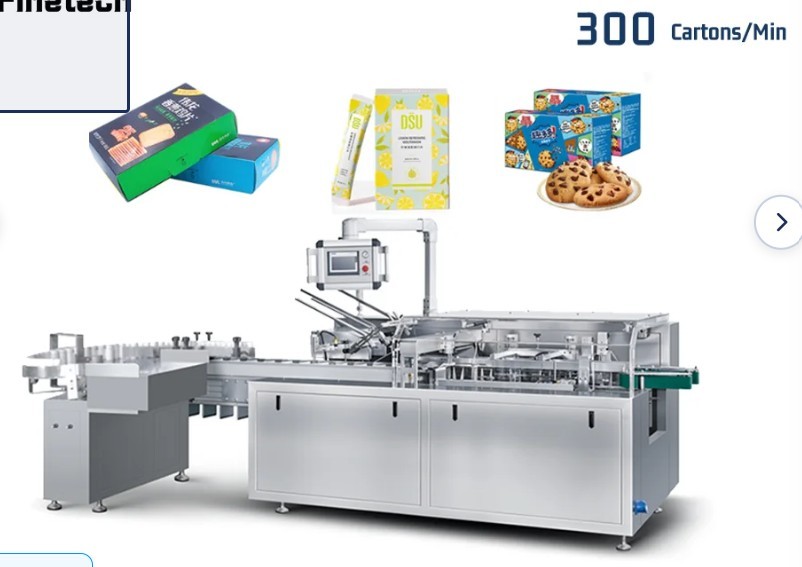

伺服连续式装盒机整机

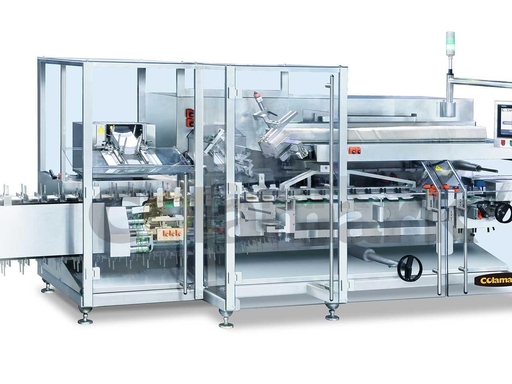

卧式连续装盒机

二、完整自动化工艺流程（7 大工位）

1. 纸盒上料：料仓堆叠扁平盒坯，多组真空吸盘连续分盒、取盒，不卡盒、不刮花彩盒；

2. 连续开盒成型：随输送线同步撑开纸盒，弧形导轨预成型，高速下成型合格率≥99.8%；

3. 说明书折叠 + 插页：独立折纸单元，1~4 折自动折叠，同步送入移动纸盒；

4. 产品进料入盒：泡罩板、药瓶、软管、袋装物料经分料定位，伺服推杆随动推入盒内；

5. 批号 / 赋码打印：在线喷码、钢印打生产日期、追溯码；

6. 封盒整形：插舌扣合 / 热熔胶喷涂两种模式，同步折内外耳盖、抚平整形；

7. 检测剔废 + 成品出料：光电缺料 / 缺盒 / 漏说明书检测，不良品自动剔除，合格品有序输出对接后端装箱线。

三、整机核心结构模块

1. 伺服连续主传动：全伺服同步带 / 链条，低震动、低噪音，无级调速；

2. 多工位真空开盒机构：高速机型配双吸盒头 / 四吸盒头，保障持续供盒；

3. 伺服推料装填单元：随动推杆，柔性缓冲，不伤铝塑板、软管；

4. 自动折纸机模块：独立可拆装，适配 50~60g 说明书；

5. 封盒系统：标准插舌封盒，选配热熔胶喷胶系统；

6. 智能检测电控：PLC + 触摸屏，缺料、无盒、堵盒自动报警停机，数据计数追溯；

7. 机架机身：304 不锈钢阳台式结构，制药款符合 GMP 洁净标准，易清洁无卫生死角。
