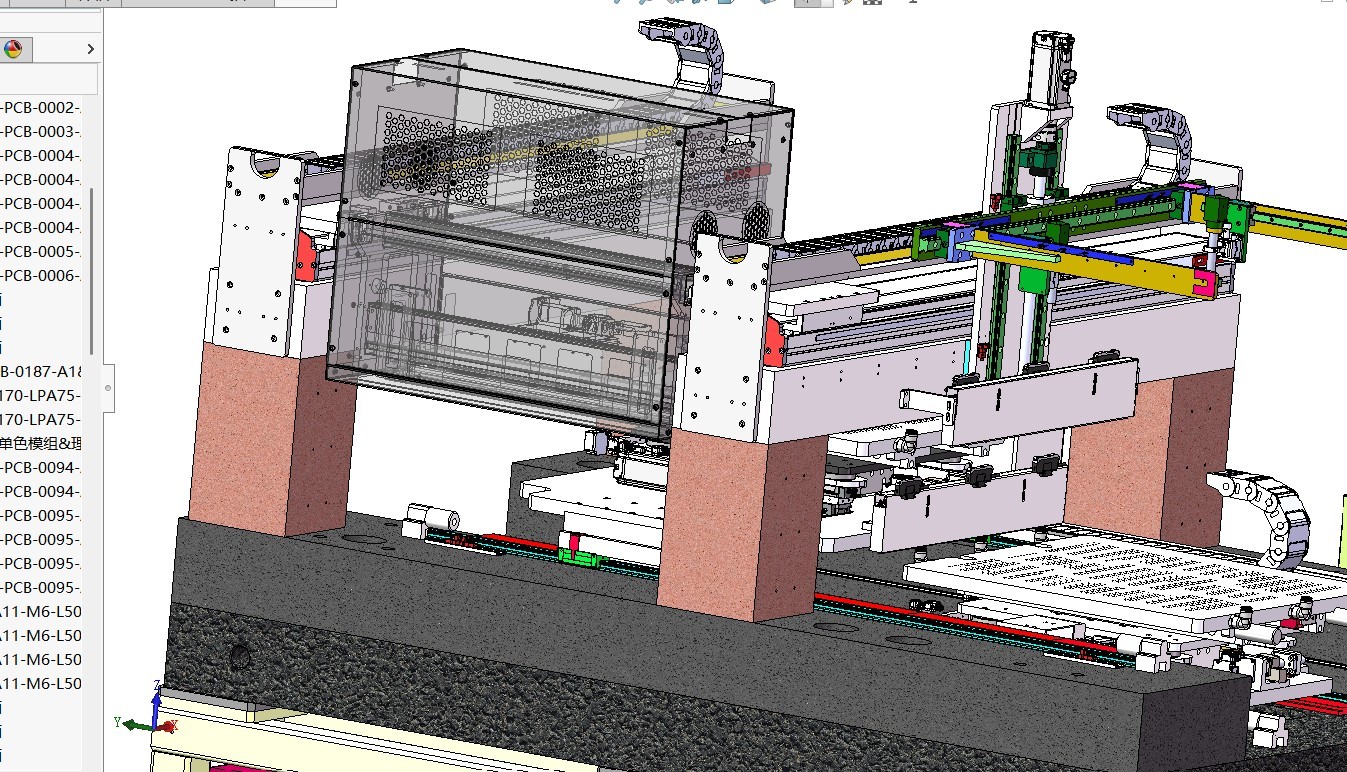

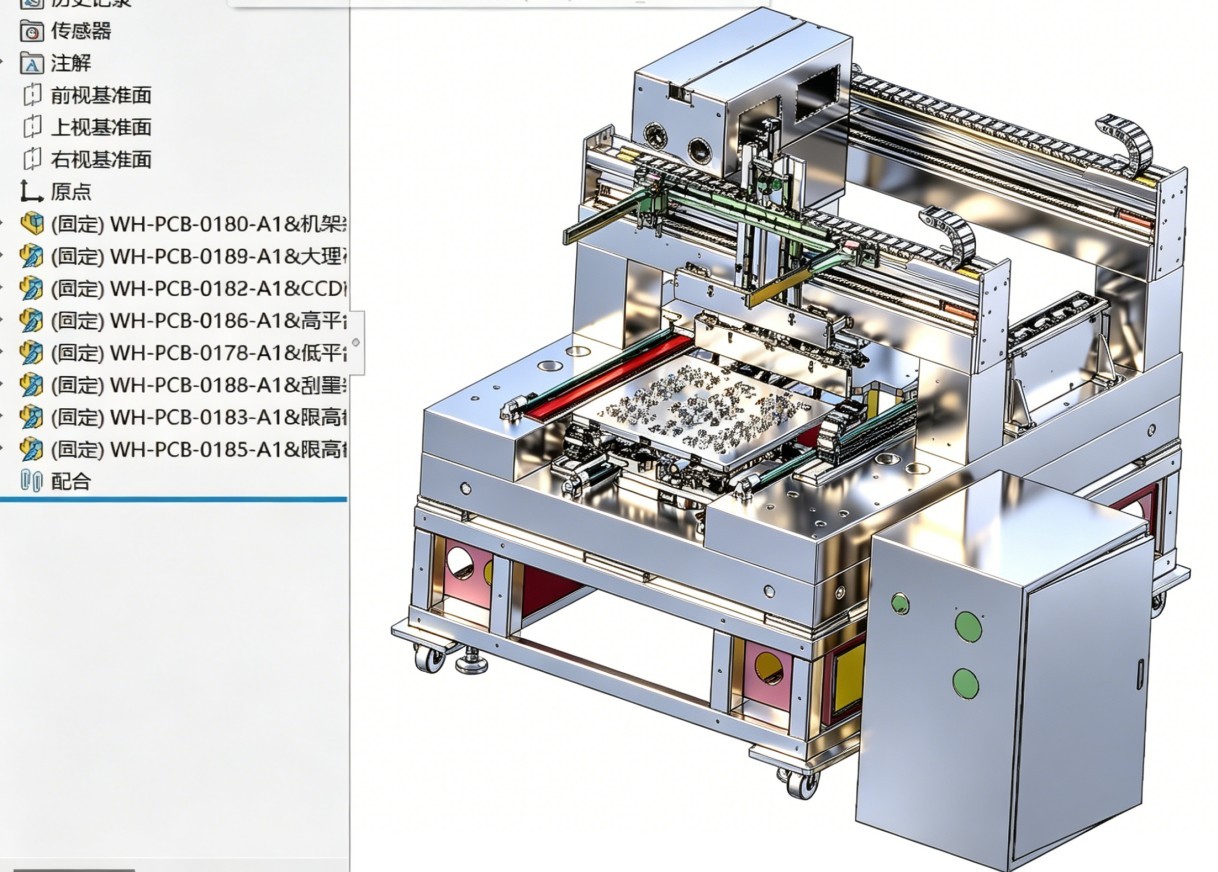

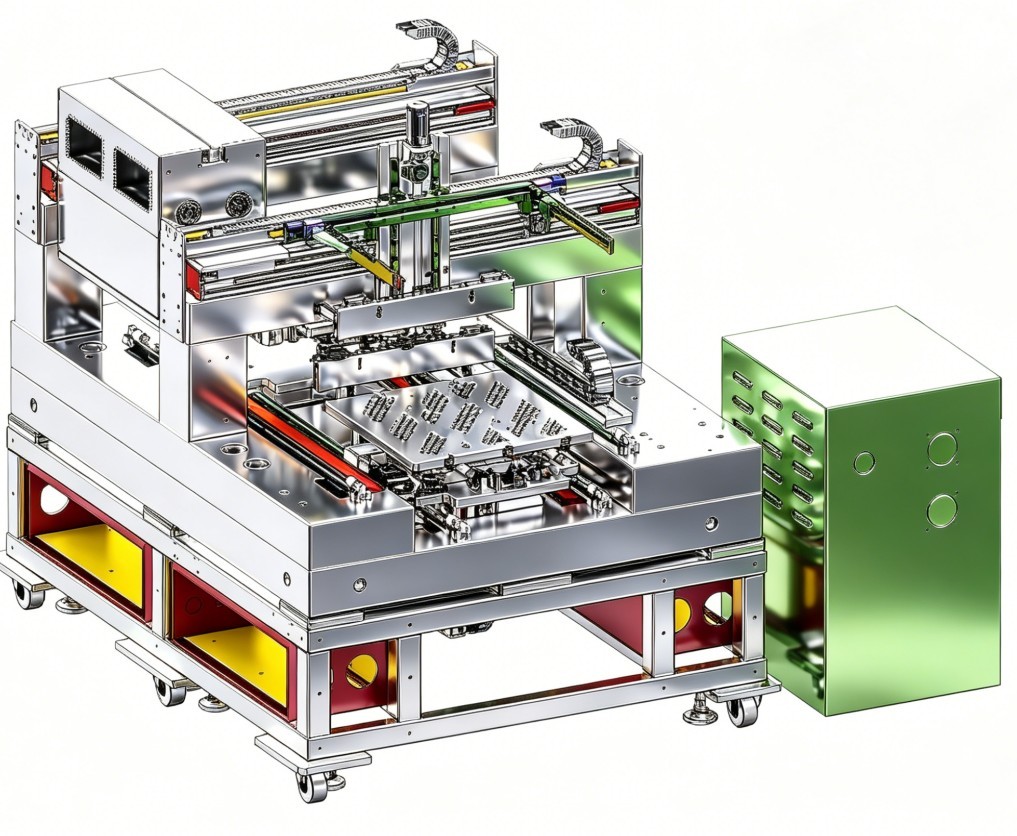

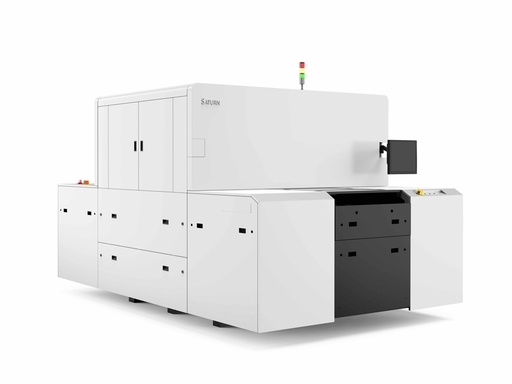

全自动双平台字符喷墨打印设备（PCB/FPC 字符喷印机），核心是双平台交替作业 + 直线电机驱动 + 多喷头 UV 喷墨 + 双 CCD 视觉对位，主打高精度、高产能、全自动，用于在 PCB/FPC 表面喷印文字、料号、二维码、Logo 等，替代传统丝印。图纸为XT格式，任何三维软件都可打开！业界量产机型！

设备的主要核心设计要点：

• 双平台同步：运动时序精准同步，误差≤1ms，避免碰撞。

• 防撞头保护：Z 轴高度传感器 + 真空压力反馈，异常立即停机。

• 喷头保护：自动清洗 / 保湿单元，防堵头、防干墨，延长寿命。

• 张力控制：真空吸附 + 整平夹具，矫正板翘，保证喷印平整。

• 智能追溯：每板绑定 ID，记录喷印数据，良率分析与追溯。

一、技术核心

• 效率翻倍：双平台 “一个打印、一个上下料” 无缝切换，产能比单平台提升60%~100%。

• 精度稳定：直线电机 + 光栅尺 + 双 CCD 对位，定位精度 **±25~±35μm**，最小字符0.5mm。

• 制程简化：无需网版，CAD/Gerber 文件直接喷印，换型快、无溶剂污染。

• 连续生产：可配自动上下料、翻板、烘干，连线后道（AOI / 测试），实现无人化。

二、典型结构组成

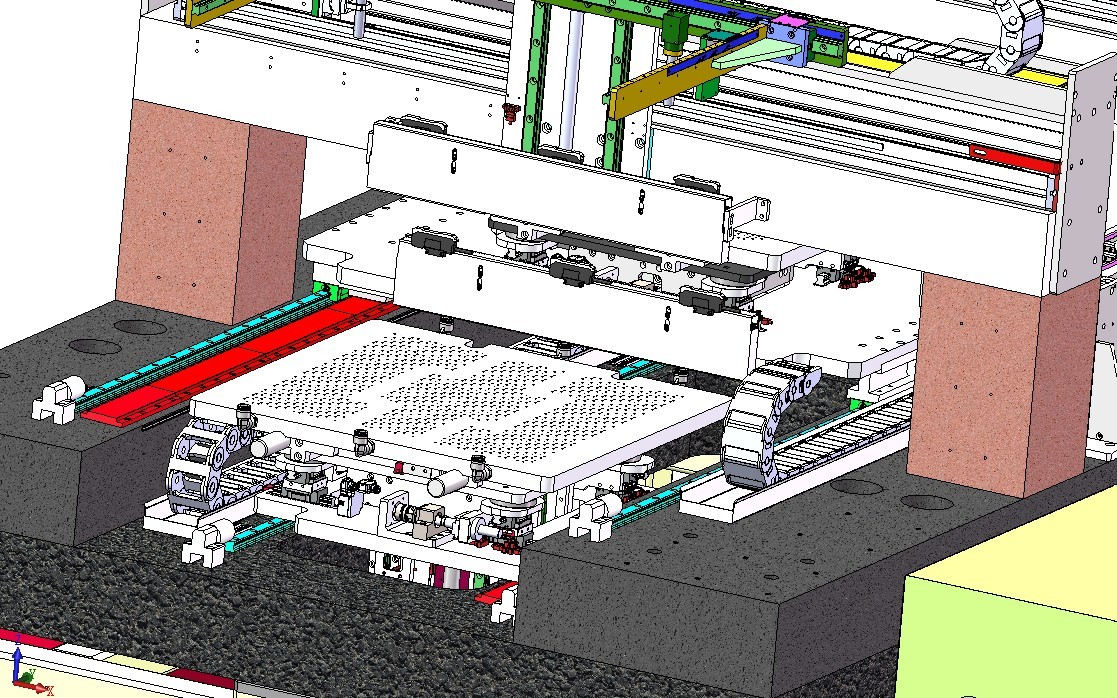

1. 双平台运动系统（核心）

• 平台配置：左右 / 前后两个独立真空吸附平台，尺寸500×600mm~680×1250mm，兼容 6/8/12 寸板。

• 驱动方式：直线电机 + 大理石基座，无背隙、高响应；重复定位精度 **±2μm**。

• Z 轴调平：伺服电动缸 + 真空吸盘，矫正板翘（≤1.5mm），防撞头。

• 工作逻辑：平台 A 进入打印区→平台 B 在外部上下料→完成后交换，零等待。

2. 喷头与喷印系统

• 喷头类型：工业级压电喷头（柯尼卡 / 京瓷），4~9 头配置，最多18 头，墨滴6~13pl。

• 分辨率：最高1440×1440dpi，最小线宽75μm（3mil）。

• UV 固化：喷头集成UV-LED 灯，即喷即干，无需烘干，附着力强。

• 供墨系统：恒温墨罐 + 循环过滤 + 消泡，防沉淀、防堵头，支持白 / 黑 / 黄 / 红油墨。

3. 双 CCD 视觉对位系统

• 相机配置：左右各 1 套高分辨率 CCD，3/4 点独立对位。

• 对位流程：平台到位→相机拍摄靶标→软件计算偏差→平台自动纠偏。

• 精度：识别精度 **±5μm**，补偿板材涨缩，靶标识别率 100%。

4. 自动上下料与连线模块（可选）

• 上料：堆叠式料仓（20~50 层），伺服升降，自动取板、放板。

• 翻板机：双面打印时自动翻转，正反面无缝衔接。

• 收料：满板自动堆叠，可对接AOI / 测试机，形成闭环产线。

• 夹具：自动定位夹具 + 真空吸附，防翘曲、防偏移。

5. 控制系统

• 硬件：工业 PC + 运动控制器 + EtherCAT 总线，多轴同步，响应 **≤1ms**。

• 软件：专用喷印软件，支持Gerber/ODB++ 导入、字符编辑、二维码生成、良率统计、MES 对接。

• 操作：15 寸触摸屏，可视化界面，一键换型（≤30min）。

三、全自动工作流程

1. 上料：空板→料仓→自动上料→平台真空吸附→夹具定位。

2. 视觉对位：CCD 拍照→识别靶标→计算偏差→平台纠偏。

3. 喷印：喷头移动→按文件喷印字符 / 二维码→UV 即时固化。

4. 交换平台：平台 A 打印完成→移出→平台 B 移入→继续打印。

5. 下料：打印完成→平台移出→自动下料→堆叠→对接下道工序。

6. 循环：全程自动，24 小时连续生产。
