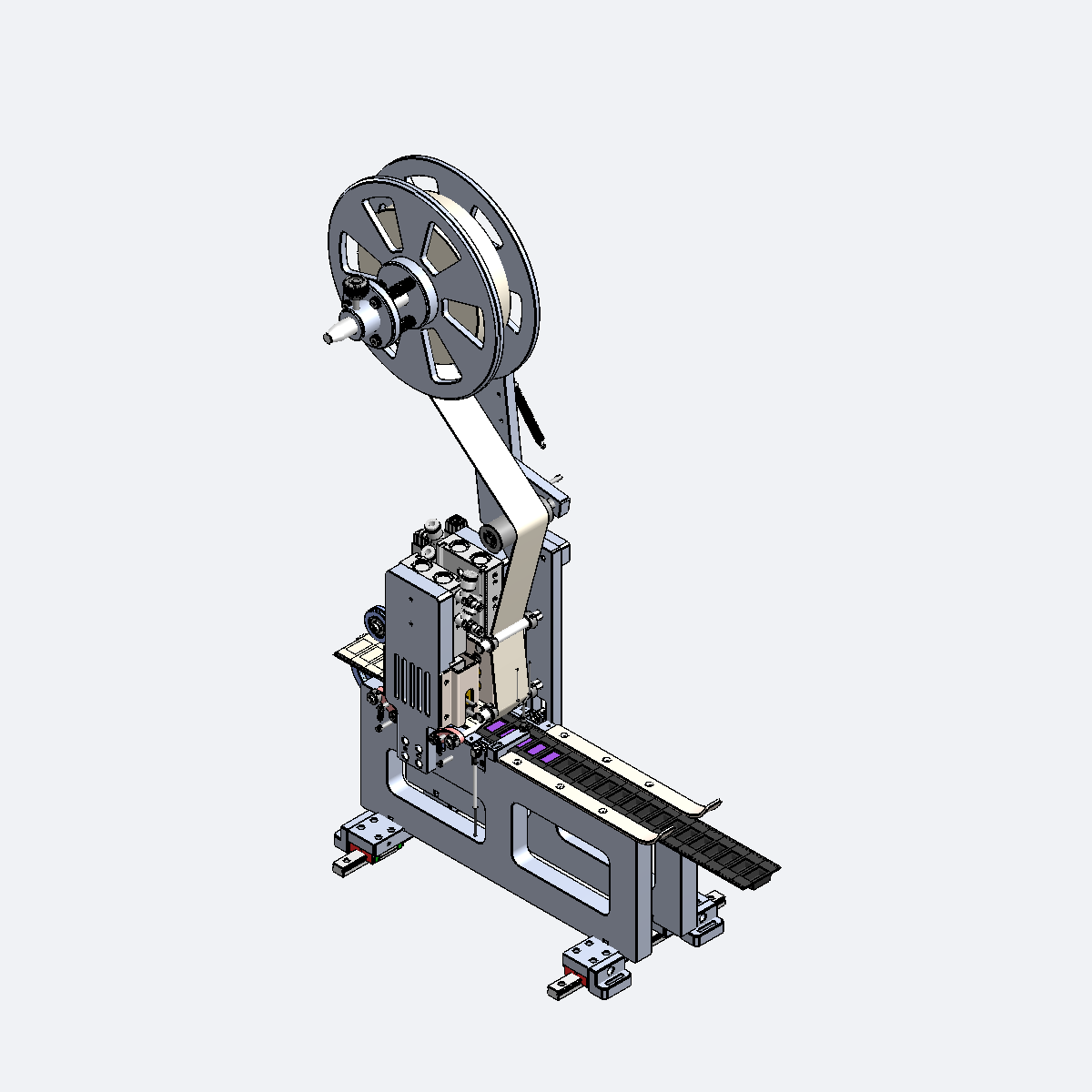

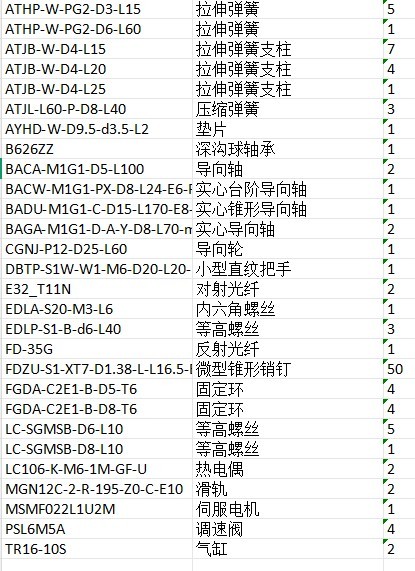

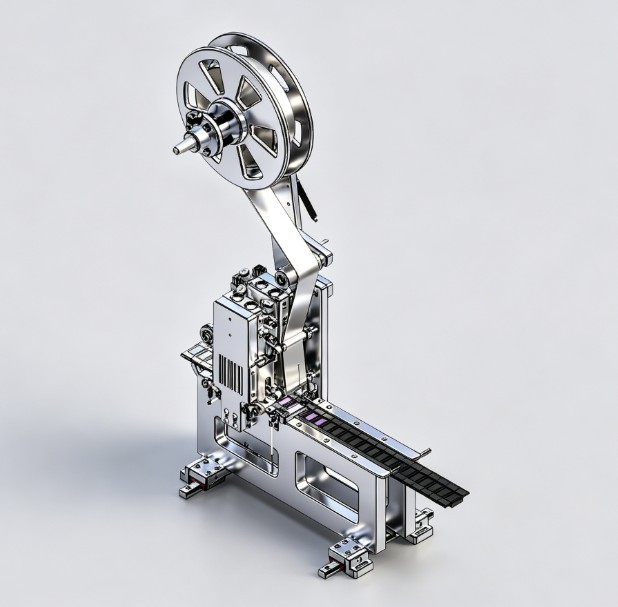

sw2025版本，包含BOM，标准图纸！仅供参考！

一、核心功能

• 载带精密步进：按标准间距（如 4/8/12mm）精准送带，定位精度 ±0.02mm。

• 元件精准入袋：配合视觉定位，将芯片 / 元件放入载带空腔，确保极性 / 方向正确。

• 盖带供料与贴合：提供盖带，与载带对齐，完成热封或冷封粘合。

• 张力闭环控制：载带 / 盖带全程恒张力，防止拉伸、松弛或断带。

• 漏装 / 错装检测：光纤 / 视觉传感器检测空袋、反向、偏移，异常停机报警。

• 成品收卷：将封合后的载带整齐收卷成盘，便于存储与 SMT 上料。

二、典型结构组成

1. 载带输送与定位模组（走带核心）

• 载带放卷：伺服放带盘，阻尼控制，防止惯性拉扯；适配 7/13/15 寸标准料盘。

• 导向与校直：耐磨钨钢导轮 + 可调导轨，纠正载带跑偏，保证直线度。

• 步进驱动（关键）：伺服电机 +针轮 / 齿轮（柱头针啮合载带边孔），实现精密步进；重复定位精度 ±0.01mm。

• 定位基准：光纤传感器识别载带边孔 / 定位 Mark，闭环校准位置。

• 张力控制：张力臂 + 弹簧 / 伺服反馈，实时调节张力，避免载带变形。

2. 元件装载机构（入袋核心）

• 视觉定位：上 / 下 CCD + 环形光源，识别芯片坐标、角度、极性，定位精度 ±5μm。

• 取放单元：

  • 高速转塔：DD 马达驱动，多工位（如 24 工位）真空吸嘴，UPH 可达 20K+。

  • 直线电机龙门：X/Y/Z 三轴，重复精度 ±2μm，适合高精度 / 大尺寸芯片。

• 吸嘴：防静电橡胶 / 陶瓷材质，真空度 - 0.08~-0.1MPa，防芯片崩边 / 静电损伤。

• 角度纠偏：θ 轴旋转（±180°），角度精度 ±0.5°，修正芯片角度偏差。

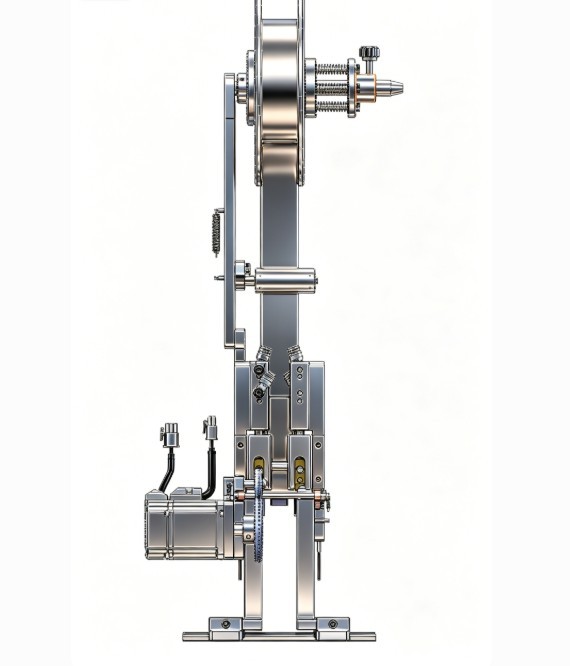

3. 盖带供料与封合模组（封装核心）

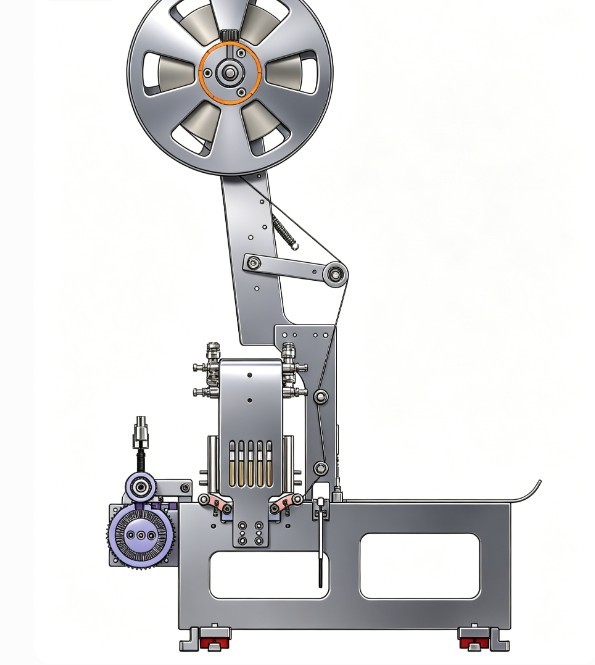

• 盖带放卷：独立伺服放带盘，张力控制，适配热封盖带（带热溶胶）或冷封盖带（自粘）。

• 导向与预热：导轮组 + 预热板（热封型），使盖带平整、胶层活化。

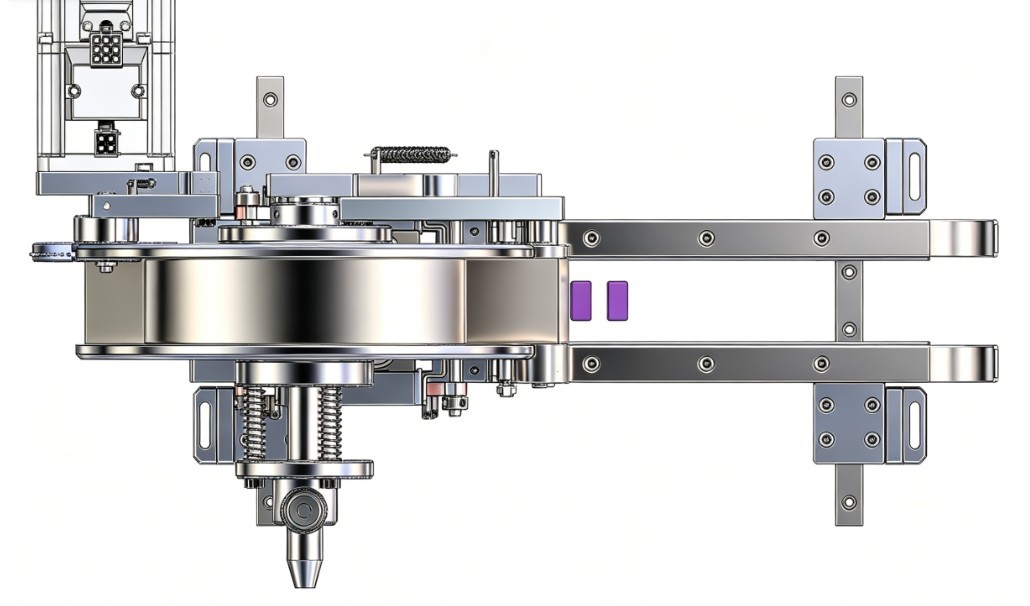

• 热封机构（主流）：

  • 上下热封刀：材质耐高温合金，温度 150~250℃可调（依盖带胶种）。

  • 压力控制：气缸 / 伺服加压，压力 0.3~0.8MPa，保证粘合均匀、无气泡。

  • 冷却段：封合后冷却导轮，加速胶层固化，防止粘连。

• 冷封机构（可选）：无需加热，靠盖带自粘性与压轮压力粘合，适合热敏元件。

4. 检测与报警模组（品质保障）

• 漏装检测：光纤传感器 / 视觉相机，逐个口袋检测，空袋即停机报警。

• 极性 / 方向检测：视觉识别元件引脚 / 标记，反向剔除或报警。

• 封合质量检测：视觉检查盖带偏移、褶皱、虚封，不良标记或停机。

• 计数与追溯：自动计数，绑定批次 / 芯片 ID，数据上传 MES。

5. 收带模组（成品处理）

• 收带盘：伺服驱动，自动恒张力收卷，适配 7/13/15 寸料盘。

• 裁断机构（可选）：伺服切刀，按设定长度自动裁断，便于小批量包装。

• 料满报警：传感器检测料盘直径，满盘自动停机或换盘。

三、全自动工作流程

1. 上料：载带 / 盖带料盘安装→穿带→张力校准→设备待机。

2. 元件供给：振动盘 / 直线送料→排序→视觉检测（极性 / 外观）→不良剔除。

3. 载带步进：载带针轮步进→定位传感器校准→空袋到位。

4. 取放入袋：视觉定位芯片→吸嘴拾取→角度纠偏→精准放入载带口袋。

5. 盖带贴合：盖带放卷→导向→与载带对齐→热封 / 冷封粘合。

6. 检测：漏装 / 极性 / 封合检测→不良报警 / 标记→合格进入收卷。

7. 收卷：成品载带恒张力收卷→料满停机→换盘循环。
