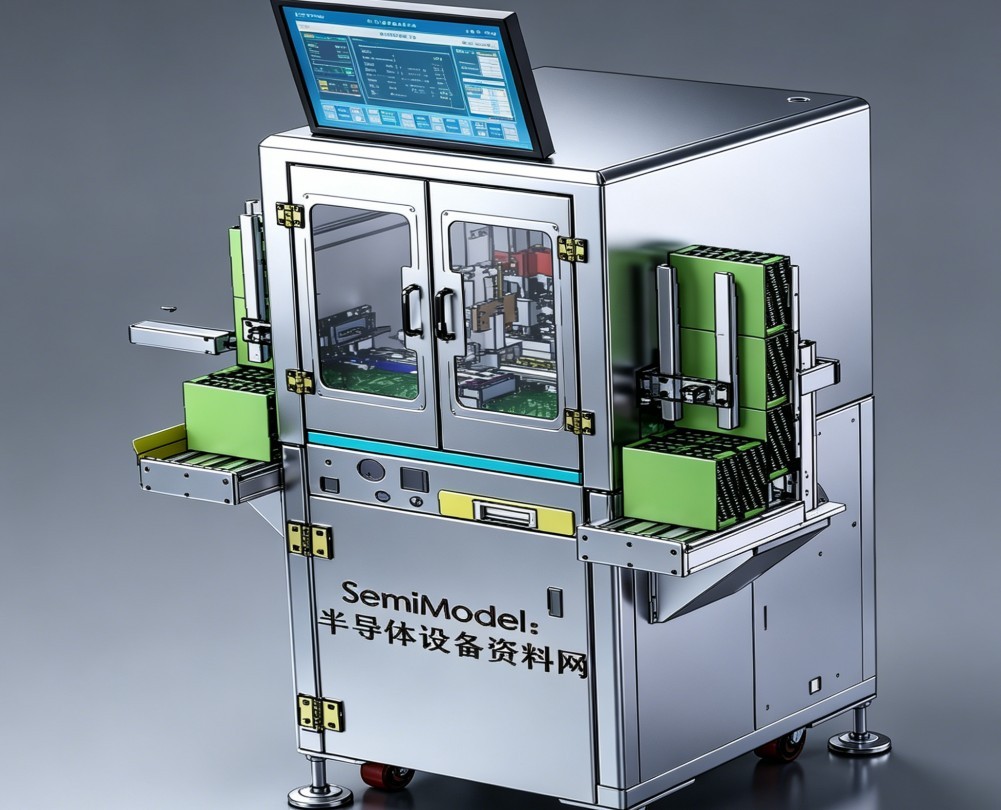

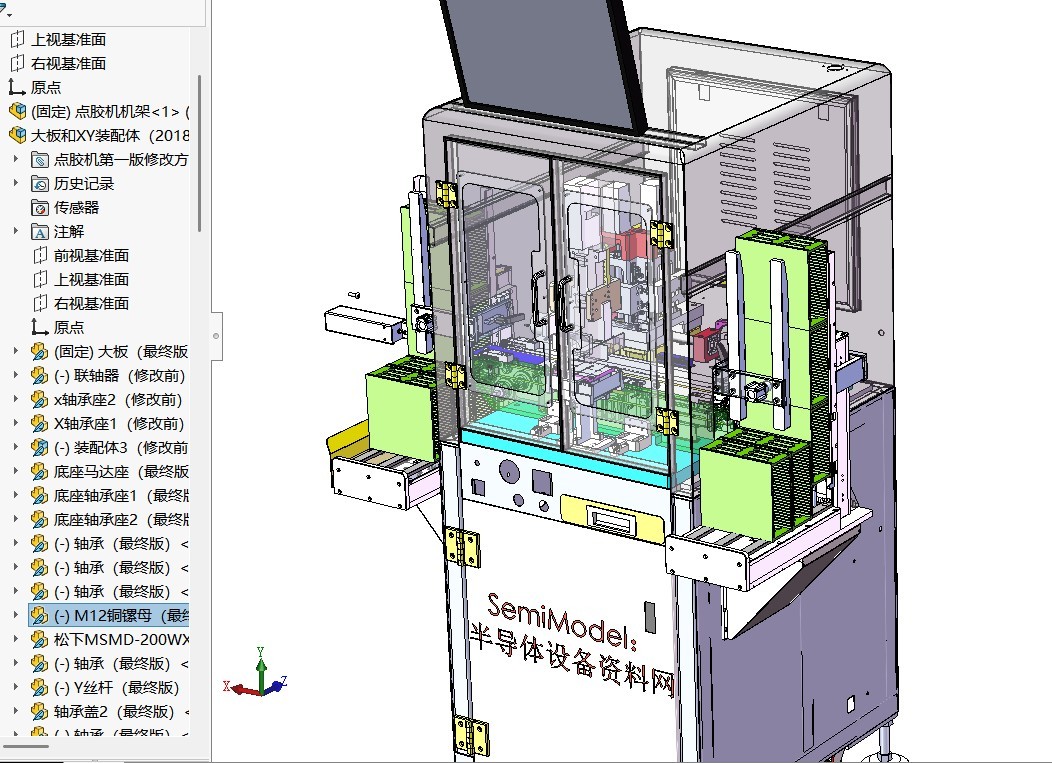

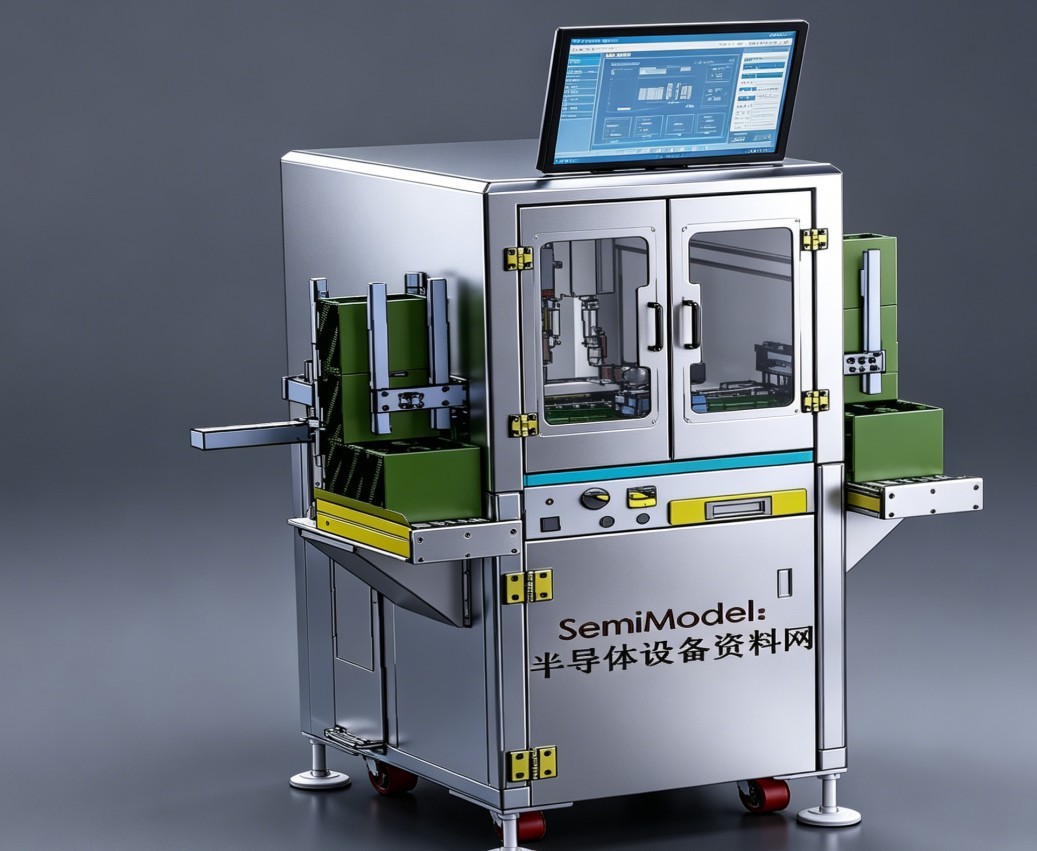

图纸可以编辑SW2025设计有建模参数！对研发学习改进都非常有价值！采用弹夹上下料设计！
高速半导体上下料点胶机，就是把「自动上下料 + 高速精密点胶 + 视觉定位 + 百级洁净 + ESD 防护」做在一起的封装设备，主打FC/BGA 底部填充、围坝（Dam & Fill）、芯片包封、固晶胶点涂，在你产线里是分选→研磨→点胶→贴片这一环。
工序位置：晶圆切割→分选（NST620）→玻璃研磨→点胶（Underfill / 围坝）→固晶 / 贴片
核心工艺：
底部填充（Underfill）：FC/BGA/CSP，芯片与基板间隙填胶，强化焊点、防潮防振
围坝填充（Dam & Fill）：大尺寸芯片 / 模组，先围坝再填充，防止溢胶
固晶胶（Die Attach）：芯片背面点导热 / 导电胶，贴到基板 / 框架
包封 / 涂覆（Coating）：引脚、焊点、MEMS 腔体贴胶保护
适用产品：2.5D/3D IC、Fan‑Out、WLCSP、SiP、功率器件（IGBT/SiC）、摄像头 / 指纹模组
自动上下料模组
形式：料盒（Magazine）/ 托盘（Tray）/ 轨道（Inline）
双仓 / 弹仓设计：不停机换料，兼容 8/12 寸晶圆、基板、框架
功能：自动上料→定位→预热→点胶→下料→收料，对接 MES
高速运动平台
驱动：直线电机 + 光栅尺，重复精度 **±2~±5μm**
速度：1000~1500mm/s，加速度1.2~1.5G
结构：一体铸造 / 矿物铸件，吸震好、长期稳定
点胶阀体（核心）
压电喷射阀（非接触）：最高1000 点 / 秒，最小胶点0.15mm，胶量2~50nl，适合 Underfill / 围坝
螺杆阀（接触 / 微量）：胶量波动 **±1%**，适合高粘度 / 导热膏
可选双阀 / 多阀：并行作业，产能翻倍
视觉与检测
上视 CCD：定位精度 ±3μm，模板匹配 / 灰度识别
激光测高：Z 向校正，保证胶高一致性
胶路 / 胶宽检测：缺胶 / 溢胶报警，防批量不良
料盒上料→自动取片→视觉定位→点胶
喷射 / 螺杆点胶（围坝→填充 / 底部填充）
激光测高 + 胶宽检测→OK/NG 判定
良品下料至收料盒，NG 品分流
数据上传 MES，全程追溯
加工尺寸：50×50mm ~ 300×300mm（兼容 8/12 寸）
点胶精度：位置 ±3μm，胶量 ±1~±2%
最小胶点：0.15mm（喷射）
产能：800~2000 片 / 小时（视产品与阀数）
适用胶水：Underfill（低粘度）、围坝胶（高粘度）、导热膏、UV 胶、环氧胶
洁净 / ESD：百级、ESD 防静电
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |
高速点胶机，LED半导体点胶机/00收料总装配 .SLDASM
|
1.36M |
| 2 |
高速点胶机，LED半导体点胶机/00进料总装配.SLDASM
|
1.5M |
| 3 |
高速点胶机，LED半导体点胶机/01直线模组组件.SLDASM
|
761.63K |
| 4 |
高速点胶机，LED半导体点胶机/02储置组件.SLDASM
|
376.95K |
| 5 |
高速点胶机，LED半导体点胶机/03收料盒限位组件 .SLDASM
|
327.79K |
| 6 |
高速点胶机，LED半导体点胶机/03进料料盒限位组件.SLDASM
|
316.68K |
| 7 |
高速点胶机，LED半导体点胶机/04校正模组.SLDASM
|
211.84K |
| 8 |
高速点胶机，LED半导体点胶机/1.sldprt
|
108.5K |
| 9 |
高速点胶机，LED半导体点胶机/1010底板.SLDDRW
|
244.91K |
| 10 |
高速点胶机，LED半导体点胶机/1010底板.SLDPRT
|
217.78K |
| 11 |
高速点胶机，LED半导体点胶机/12160012光电开关+座FC-SPX305.SLDPRT
|
356.93K |
| 12 |
高速点胶机，LED半导体点胶机/14150002把手.SLDPRT
|
121.97K |
| 13 |
高速点胶机，LED半导体点胶机/14150005扣手.SLDPRT
|
88.09K |
| 14 |
高速点胶机，LED半导体点胶机/2.sldprt
|
61K |
| 15 |
高速点胶机，LED半导体点胶机/2835底板.SLDDRW
|
233.8K |
| 16 |
高速点胶机，LED半导体点胶机/2835底板.SLDPRT
|
197.62K |
| 17 |
高速点胶机，LED半导体点胶机/3.sldprt
|
40.81K |
| 18 |
高速点胶机，LED半导体点胶机/4.sldprt
|
71K |
| 19 |
高速点胶机，LED半导体点胶机/4的垫片2.SLDDRW
|
45.7K |
| 20 |
高速点胶机，LED半导体点胶机/4的垫片2.SLDPRT
|
68.21K |
| 21 |
高速点胶机，LED半导体点胶机/5的垫片.SLDDRW
|
51.97K |
| 22 |
高速点胶机，LED半导体点胶机/5的垫片.SLDPRT
|
64.85K |
| 23 |
高速点胶机，LED半导体点胶机/6.sldprt
|
65.5K |
| 24 |
高速点胶机，LED半导体点胶机/A01显示器固定板.SLDDRW
|
169.13K |
| 25 |
高速点胶机，LED半导体点胶机/A01显示器固定板.SLDPRT
|
170.72K |
| 26 |
高速点胶机，LED半导体点胶机/B608ZZ.sldprt
|
120.86K |
| 27 |
高速点胶机，LED半导体点胶机/B608ZZ（Z轴米思米）（最终版）.SLDPRT
|
144.95K |
| 28 |
高速点胶机，LED半导体点胶机/B626ZZ.sldprt
|
113.04K |
| 29 |
高速点胶机，LED半导体点胶机/B7000_DF.sldprt
|
174.03K |
| 30 |
高速点胶机，LED半导体点胶机/basic垫块（修改前）（最终版）.SLDDRW
|
209.41K |
| 31 |
高速点胶机，LED半导体点胶机/basic垫块（修改前）（最终版）.SLDPRT
|
95.98K |
| 32 |
高速点胶机，LED半导体点胶机/BNFB1204R_20.sldprt
|
103K |
| 33 |
高速点胶机，LED半导体点胶机/BSST1204c.sldprt
|
94.85K |
| 34 |
高速点胶机，LED半导体点胶机/BSST1204n.sldprt
|
154.21K |
| 35 |
高速点胶机，LED半导体点胶机/BSST1204_330.SLDASM
|
136.28K |
| 36 |
高速点胶机，LED半导体点胶机/BSST1204_330_a.sldprt
|
88.98K |
| 37 |
高速点胶机，LED半导体点胶机/BSW10S.sldasm
|
213.94K |
| 38 |
高速点胶机，LED半导体点胶机/BSW10Scover.sldprt
|
135.65K |
| 39 |
高速点胶机，LED半导体点胶机/BSW10Shousing.sldprt
|
79.18K |
| 40 |
高速点胶机，LED半导体点胶机/BSW10Snut.sldprt
|
99.07K |
| 41 |
高速点胶机，LED半导体点胶机/BSW10Sspacer.sldprt
|
58.1K |
| 42 |
高速点胶机，LED半导体点胶机/BUN10.sldasm
|
113.19K |
| 43 |
高速点胶机，LED半导体点胶机/BUN10housing.sldprt
|
72.82K |
| 44 |
高速点胶机，LED半导体点胶机/CFFAMG3-6米思米.SLDPRT
|
118.38K |
| 45 |
高速点胶机，LED半导体点胶机/CF安装座.SLDDRW
|
179.18K |
| 46 |
高速点胶机，LED半导体点胶机/CF安装座.SLDPRT
|
94.42K |
| 47 |
高速点胶机，LED半导体点胶机/CJ2B10-100_0_0_0_.SLDPRT
|
153.13K |
| 48 |
高速点胶机，LED半导体点胶机/CJP2B10-10D_0,0,0_0.SLDPRT
|
169.56K |
| 49 |
高速点胶机，LED半导体点胶机/CLDM6_25_B.sldasm
|
68.6K |
| 50 |
高速点胶机，LED半导体点胶机/CLDM6_25_B_1.sldprt
|
84.38K |
| 51 |
高速点胶机，LED半导体点胶机/CLDM6_8_B_2.sldprt
|
70K |
| 52 |
高速点胶机，LED半导体点胶机/CPDW25_8_8.SLDPRT
|
177.01K |
| 53 |
高速点胶机，LED半导体点胶机/CQ2B16-10D_0_0_0_.SLDPRT
|
145.95K |
| 54 |
高速点胶机，LED半导体点胶机/CU10-10D_0_0_0_0.SLDPRT
|
180.21K |
| 55 |
高速点胶机，LED半导体点胶机/CXSJM6-50_0_0_0_.SLDPRT
|
276.04K |
| 56 |
高速点胶机，LED半导体点胶机/CXSM15-90_0_0_0_.SLDPRT
|
203.6K |
| 57 |
高速点胶机，LED半导体点胶机/DJZ02 M8铜镙母（最终版）.SLDDRW
|
224.71K |
| 58 |
高速点胶机，LED半导体点胶机/DJZ02 M8铜镙母（最终版）.SLDPRT
|
108.48K |
| 59 |
高速点胶机，LED半导体点胶机/EE-SX671（最终版）.SLDPRT
|
275.01K |
| 60 |
高速点胶机，LED半导体点胶机/FL605ZZ.SLDPRT
|
131.48K |
| 61 |
高速点胶机，LED半导体点胶机/HGR20（X轴400）（最终版）.sldprt
|
187.36K |
| 62 |
高速点胶机，LED半导体点胶机/HGR20（Y轴325长）（最终版）.sldprt
|
172.79K |
| 63 |
高速点胶机，LED半导体点胶机/HGW20.sldprt
|
271.84K |
| 64 |
高速点胶机，LED半导体点胶机/HGW20CC（X轴400）（最终版）.sldasm
|
191.14K |
| 65 |
高速点胶机，LED半导体点胶机/HGW20CC（Y轴）（最终版）.sldasm
|
192.16K |
| 66 |
高速点胶机，LED半导体点胶机/HGW20（最终版）.sldprt
|
272.57K |
| 67 |
高速点胶机，LED半导体点胶机/KQ2L04-M5.SLDPRT
|
111.14K |
| 68 |
高速点胶机，LED半导体点胶机/LED-2835支架.SLDPRT
|
160.55K |
| 69 |
高速点胶机，LED半导体点胶机/M12铜镙母（最终版）.SLDDRW
|
209.39K |
| 70 |
高速点胶机，LED半导体点胶机/M12铜镙母（最终版）.SLDPRT
|
111.71K |
| 71 |
高速点胶机，LED半导体点胶机/MGN7C.SLDPRT
|
284.75K |
| 72 |
高速点胶机，LED半导体点胶机/MGN9C滑块（最终版）.SLDPRT
|
252.74K |
| 73 |
高速点胶机，LED半导体点胶机/MGN9C滑轨（最终版）.SLDPRT
|
285.8K |
| 74 |
高速点胶机，LED半导体点胶机/MGPM16-10-A93_0_0_0_.SLDASM
|
165.98K |
| 75 |
高速点胶机，LED半导体点胶机/OMRON-EE-SX672（最终版）.sldprt
|
41.92K |
| 76 |
高速点胶机，LED半导体点胶机/pom压轮.SLDDRW
|
241.07K |
| 77 |
高速点胶机，LED半导体点胶机/pom压轮.SLDPRT
|
135.13K |
| 78 |
高速点胶机，LED半导体点胶机/SFLC675ZZ.SLDPRT
|
140.57K |
| 79 |
高速点胶机，LED半导体点胶机/SLJ001升降安装总板.SLDDRW
|
272.96K |
| 80 |
高速点胶机，LED半导体点胶机/SLJ001升降安装总板.SLDPRT
|
227.36K |
| 81 |
高速点胶机，LED半导体点胶机/SLJ002导轨底座.SLDDRW
|
202.56K |
| 82 |
高速点胶机，LED半导体点胶机/SLJ002导轨底座.SLDPRT
|
164.39K |
| 83 |
高速点胶机，LED半导体点胶机/SLJ003缓冲块.SLDDRW
|
175.23K |
| 84 |
高速点胶机，LED半导体点胶机/SLJ003缓冲块.SLDPRT
|
75.69K |
| 85 |
高速点胶机，LED半导体点胶机/SLJ004电机安装座.SLDDRW
|
222.93K |
| 86 |
高速点胶机，LED半导体点胶机/SLJ004电机安装座.SLDPRT
|
136.34K |
| 87 |
高速点胶机，LED半导体点胶机/SLJ005微动底板.SLDDRW
|
210.96K |
| 88 |
高速点胶机，LED半导体点胶机/SLJ005微动底板.SLDPRT
|
160.54K |
| 89 |
高速点胶机，LED半导体点胶机/SLJ006运载架.SLDDRW
|
179.65K |
| 90 |
高速点胶机，LED半导体点胶机/SLJ006运载架.SLDPRT
|
102.26K |
| 91 |
高速点胶机，LED半导体点胶机/SLJ007送料气缸固定架.SLDDRW
|
201.21K |
| 92 |
高速点胶机，LED半导体点胶机/SLJ007送料气缸固定架.SLDPRT
|
109.87K |
| 93 |
高速点胶机，LED半导体点胶机/SLJ008送料杆.SLDDRW
|
168.15K |
| 94 |
高速点胶机，LED半导体点胶机/SLJ008送料杆.SLDPRT
|
107.1K |
| 95 |
高速点胶机，LED半导体点胶机/SLJ009气缸外罩.SLDDRW
|
204.5K |
| 96 |
高速点胶机，LED半导体点胶机/SLJ009气缸外罩.SLDPRT
|
439.34K |
| 97 |
高速点胶机，LED半导体点胶机/SLJ010气缸支撑板.SLDDRW
|
178.89K |
| 98 |
高速点胶机，LED半导体点胶机/SLJ010气缸支撑板.SLDPRT
|
113.68K |
| 99 |
高速点胶机，LED半导体点胶机/SLJ011总装底板.SLDDRW
|
241.37K |
| 100 |
高速点胶机，LED半导体点胶机/SLJ011总装底板.SLDPRT
|
192.16K |
| 101 |
高速点胶机，LED半导体点胶机/SLJ012侧面板.SLDDRW
|
164.88K |
| 102 |
高速点胶机，LED半导体点胶机/SLJ012侧面板.SLDPRT
|
103.54K |
| 103 |
高速点胶机，LED半导体点胶机/SLJ013上层板.SLDDRW
|
188.53K |
| 104 |
高速点胶机，LED半导体点胶机/SLJ013上层板.SLDPRT
|
201.92K |
| 105 |
高速点胶机，LED半导体点胶机/SLJ014导板.SLDDRW
|
160.61K |
| 106 |
高速点胶机，LED半导体点胶机/SLJ014导板.SLDPRT
|
76.13K |
| 107 |
高速点胶机，LED半导体点胶机/SLJ015前档板.SLDDRW
|
171.49K |
| 108 |
高速点胶机，LED半导体点胶机/SLJ015前档板.SLDPRT
|
108.28K |
| 109 |
高速点胶机，LED半导体点胶机/SLJ016圆轴.SLDDRW
|
156.28K |
| 110 |
高速点胶机，LED半导体点胶机/SLJ016圆轴.SLDPRT
|
81.4K |
| 111 |
高速点胶机，LED半导体点胶机/SLJ017气缸顶部固定块.SLDDRW
|
195.85K |
| 112 |
高速点胶机，LED半导体点胶机/SLJ017气缸顶部固定块.SLDPRT
|
122.66K |
| 113 |
高速点胶机，LED半导体点胶机/SLJ018加强筋.SLDDRW
|
184.4K |
| 114 |
高速点胶机，LED半导体点胶机/SLJ018加强筋.SLDPRT
|
73.29K |
| 115 |
高速点胶机，LED半导体点胶机/SLJ019光纤侦测座.SLDDRW
|
188.18K |
| 116 |
高速点胶机，LED半导体点胶机/SLJ019光纤侦测座.SLDPRT
|
165.98K |
| 117 |
高速点胶机，LED半导体点胶机/SLJ020校正底板.SLDDRW
|
184.23K |
| 118 |
高速点胶机，LED半导体点胶机/SLJ020校正底板.SLDPRT
|
107.7K |
| 119 |
高速点胶机，LED半导体点胶机/SLJ021支撑座.SLDDRW
|
195.2K |
| 120 |
高速点胶机，LED半导体点胶机/SLJ021支撑座.SLDPRT
|
112.47K |
| 121 |
高速点胶机，LED半导体点胶机/SLJ022密封盒.SLDDRW
|
216.9K |
| 122 |
高速点胶机，LED半导体点胶机/SLJ022密封盒.SLDPRT
|
172.32K |
| 123 |
高速点胶机，LED半导体点胶机/SLJ023密封盖.SLDDRW
|
175.67K |
| 124 |
高速点胶机，LED半导体点胶机/SLJ023密封盖.SLDPRT
|
82.23K |
| 125 |
高速点胶机，LED半导体点胶机/SLJ024收集盒.SLDDRW
|
196.55K |
| 126 |
高速点胶机，LED半导体点胶机/SLJ024收集盒.SLDPRT
|
98.55K |
| 127 |
高速点胶机，LED半导体点胶机/SLJ025校正杆.SLDDRW
|
173.19K |
| 128 |
高速点胶机，LED半导体点胶机/SLJ025校正杆.SLDPRT
|
85.73K |
| 129 |
高速点胶机，LED半导体点胶机/SLJ026左侧板.SLDDRW
|
185.75K |
| 130 |
高速点胶机，LED半导体点胶机/SLJ026左侧板.SLDPRT
|
154.01K |
| 131 |
高速点胶机，LED半导体点胶机/SLJ027右侧板.SLDDRW
|
184.78K |
| 132 |
高速点胶机，LED半导体点胶机/SLJ027右侧板.SLDPRT
|
119.26K |
| 133 |
高速点胶机，LED半导体点胶机/SLJ028废料盒.SLDDRW
|
184.54K |
| 134 |
高速点胶机，LED半导体点胶机/SLJ028废料盒.SLDPRT
|
556.02K |
| 135 |
高速点胶机，LED半导体点胶机/SLJ029滚珠挡杆.SLDDRW
|
248.13K |
| 136 |
高速点胶机，LED半导体点胶机/SLJ029滚珠挡杆.SLDPRT
|
192.88K |
| 137 |
高速点胶机，LED半导体点胶机/SLJ030滚珠轴.SLDDRW
|
173.96K |
| 138 |
高速点胶机，LED半导体点胶机/SLJ030滚珠轴.SLDPRT
|
113.51K |
| 139 |
高速点胶机，LED半导体点胶机/SLJ031压片.SLDDRW
|
175.66K |
| 140 |
高速点胶机，LED半导体点胶机/SLJ031压片.SLDPRT
|
119.64K |
| 141 |
高速点胶机，LED半导体点胶机/SLJ032气缸压环.SLDDRW
|
190.94K |
| 142 |
高速点胶机，LED半导体点胶机/SLJ032气缸压环.SLDPRT
|
82.04K |
| 143 |
高速点胶机，LED半导体点胶机/SLJ033限位杆.SLDDRW
|
171.14K |
| 144 |
高速点胶机，LED半导体点胶机/SLJ033限位杆.SLDPRT
|
112.36K |
| 145 |
高速点胶机，LED半导体点胶机/SLJ034限位侧边A.SLDDRW
|
176.2K |
| 146 |
高速点胶机，LED半导体点胶机/SLJ034限位侧边A.SLDPRT
|
95.54K |
| 147 |
高速点胶机，LED半导体点胶机/SLJ035限位侧边B.SLDDRW
|
168.5K |
| 148 |
高速点胶机，LED半导体点胶机/SLJ035限位侧边B.SLDPRT
|
81.02K |
| 149 |
高速点胶机，LED半导体点胶机/SLJ036微调滑槽.SLDDRW
|
184.78K |
| 150 |
高速点胶机，LED半导体点胶机/SLJ036微调滑槽.SLDPRT
|
103K |
| 151 |
高速点胶机，LED半导体点胶机/SLJ037右固定板.SLDDRW
|
186.93K |
| 152 |
高速点胶机，LED半导体点胶机/SLJ037右固定板.SLDPRT
|
111.47K |
| 153 |
高速点胶机，LED半导体点胶机/SLJ038左固定板.SLDDRW
|
185.05K |
| 154 |
高速点胶机，LED半导体点胶机/SLJ038左固定板.SLDPRT
|
94.21K |
| 155 |
高速点胶机，LED半导体点胶机/SLJ039定位板.SLDDRW
|
178.88K |
| 156 |
高速点胶机，LED半导体点胶机/SLJ039定位板.SLDPRT
|
99.17K |
| 157 |
高速点胶机，LED半导体点胶机/SLJ040夹紧气缸固定板.SLDDRW
|
184.18K |
| 158 |
高速点胶机，LED半导体点胶机/SLJ040夹紧气缸固定板.SLDPRT
|
132.5K |
| 159 |
高速点胶机，LED半导体点胶机/SLJ041光纤侦测座2.SLDDRW
|
176.64K |
| 160 |
高速点胶机，LED半导体点胶机/SLJ041光纤侦测座2.SLDPRT
|
101.5K |
| 161 |
高速点胶机，LED半导体点胶机/SLJ042限位总固定板.SLDDRW
|
211.62K |
| 162 |
高速点胶机，LED半导体点胶机/SLJ042限位总固定板.SLDPRT
|
103.84K |
| 163 |
高速点胶机，LED半导体点胶机/SLJ043感应片.SLDDRW
|
170.48K |
| 164 |
高速点胶机，LED半导体点胶机/SLJ043感应片.SLDPRT
|
102.12K |
| 165 |
高速点胶机，LED半导体点胶机/STWN8.sldprt
|
69.82K |
| 166 |
高速点胶机，LED半导体点胶机/x-table（库存）（最终版）.SLDDRW
|
230.19K |
| 167 |
高速点胶机，LED半导体点胶机/x-table（库存）（最终版）.SLDPRT
|
325.64K |
| 168 |
高速点胶机，LED半导体点胶机/X丝杆、02SLDPRT（最终版）.SLDDRW
|
191.11K |
| 169 |
高速点胶机，LED半导体点胶机/X丝杆、02SLDPRT（最终版）.SLDPRT
|
91.12K |
| 170 |
高速点胶机，LED半导体点胶机/x垫块（修改前）（最终版）.SLDDRW
|
189.26K |
| 171 |
高速点胶机，LED半导体点胶机/x垫块（修改前）（最终版）.SLDPRT
|
106.86K |
| 172 |
高速点胶机，LED半导体点胶机/X轴底座马达座（最终版）.SLDPRT
|
164.24K |
| 173 |
高速点胶机，LED半导体点胶机/X轴感应片（最终版）.SLDDRW
|
184.49K |
| 174 |
高速点胶机，LED半导体点胶机/X轴感应片（最终版）.SLDPRT
|
137.03K |
| 175 |
高速点胶机，LED半导体点胶机/X轴承座1（修改前）（最终版）.SLDPRT
|
117.3K |
| 176 |
高速点胶机，LED半导体点胶机/x轴承座2（修改前）（最终版）.SLDDRW
|
225.25K |
| 177 |
高速点胶机，LED半导体点胶机/x轴承座2（修改前）（最终版）.SLDPRT
|
120.25K |
| 178 |
高速点胶机，LED半导体点胶机/X轴活动块套（修改前）（最终版）.SLDDRW
|
201.67K |
| 179 |
高速点胶机，LED半导体点胶机/X轴活动块套（修改前）（最终版）.SLDPRT
|
114.91K |
| 180 |
高速点胶机，LED半导体点胶机/Y丝杆（最终版）.SLDDRW
|
192.21K |
| 181 |
高速点胶机，LED半导体点胶机/Y丝杆（最终版）.SLDPRT
|
91.8K |
| 182 |
高速点胶机，LED半导体点胶机/Y轴感应片（最终版）.SLDDRW
|
185.44K |
| 183 |
高速点胶机，LED半导体点胶机/Y轴感应片（最终版）.SLDPRT
|
138.4K |
| 184 |
高速点胶机，LED半导体点胶机/Y轴活动块套（修改前）（最终版）.SLDDRW
|
195.43K |
| 185 |
高速点胶机，LED半导体点胶机/Y轴活动块套（修改前）（最终版）.SLDPRT
|
111.27K |
| 186 |
高速点胶机，LED半导体点胶机/z-table底座（修改前）（最终版）.SLDDRW
|
304.89K |
| 187 |
高速点胶机，LED半导体点胶机/z-table底座（修改前）（最终版）.SLDPRT
|
241.79K |
| 188 |
高速点胶机，LED半导体点胶机/Z丝杆、SLDPRT（最终版）.SLDDRW
|
177.23K |
| 189 |
高速点胶机，LED半导体点胶机/Z丝杆、SLDPRT（最终版）.SLDPRT
|
96.22K |
| 190 |
高速点胶机，LED半导体点胶机/Z联轴器（修改前）（最终版）.SLDPRT
|
60.72K |
| 191 |
高速点胶机，LED半导体点胶机/Z轴感应片（最终版）.SLDDRW
|
174.12K |
| 192 |
高速点胶机，LED半导体点胶机/Z轴感应片（最终版）.SLDPRT
|
126.35K |
| 193 |
高速点胶机，LED半导体点胶机/Z轴支撑板.SLDDRW
|
195.78K |
| 194 |
高速点胶机，LED半导体点胶机/Z轴支撑板.SLDPRT
|
160.92K |
| 195 |
高速点胶机，LED半导体点胶机/Z轴模组装配2018-10-25（最终版）.SLDASM
|
539.27K |
| 196 |
高速点胶机，LED半导体点胶机/Z轴活动块套（最终版）.SLDDRW
|
229.27K |
| 197 |
高速点胶机，LED半导体点胶机/Z轴活动块套（最终版）.SLDPRT
|
127.1K |
| 198 |
高速点胶机，LED半导体点胶机/Z轴滑轨（110长）（最终版）.SLDASM
|
140.96K |
| 199 |
高速点胶机，LED半导体点胶机/Z轴电机座3（最终版）.SLDPRT
|
117.86K |
| 200 |
高速点胶机，LED半导体点胶机/Z轴电机座（最终版）.SLDDRW
|
280.12K |
| 201 |
高速点胶机，LED半导体点胶机/Z轴电机座（最终版）.SLDPRT
|
223.14K |
| 202 |
高速点胶机，LED半导体点胶机/Z轴筋板（最终版）.SLDPRT
|
86.77K |
| 203 |
高速点胶机，LED半导体点胶机/Z轴螺杆（螺母）（最终版）.SLDPRT
|
109.9K |
| 204 |
高速点胶机，LED半导体点胶机/Z轴轴承座2（最终版）.SLDDRW
|
228.66K |
| 205 |
高速点胶机，LED半导体点胶机/Z轴轴承座2（最终版）.SLDPRT
|
134.38K |
| 206 |
高速点胶机，LED半导体点胶机/上下侧挡板.SLDDRW
|
179.04K |
| 207 |
高速点胶机，LED半导体点胶机/上下侧挡板.SLDPRT
|
124.79K |
| 208 |
高速点胶机，LED半导体点胶机/上银导轨滑块MGN12C.SLDPRT
|
107.31K |
| 209 |
高速点胶机，LED半导体点胶机/上银导轨滑轨MGN12CR70.SLDPRT
|
125.93K |
| 210 |
高速点胶机，LED半导体点胶机/不锈钢滑轨内轨.SLDPRT
|
82.19K |
| 211 |
高速点胶机，LED半导体点胶机/不锈钢滑轨外轨.SLDPRT
|
93.36K |
| 212 |
高速点胶机，LED半导体点胶机/亚克力板.SLDDRW
|
170.01K |
| 213 |
高速点胶机，LED半导体点胶机/亚克力板.SLDPRT
|
80.79K |
| 214 |
高速点胶机，LED半导体点胶机/传动绳轮.SLDPRT
|
131.92K |
| 215 |
高速点胶机，LED半导体点胶机/传送带.SLDPRT
|
73.05K |
| 216 |
高速点胶机，LED半导体点胶机/光纤固定座.SLDDRW
|
186.87K |
| 217 |
高速点胶机，LED半导体点胶机/光纤固定座.SLDPRT
|
192.84K |
| 218 |
高速点胶机，LED半导体点胶机/光纤检测支架.SLDDRW
|
182.92K |
| 219 |
高速点胶机，LED半导体点胶机/光纤检测支架.SLDPRT
|
217.63K |
| 220 |
高速点胶机，LED半导体点胶机/入料感应.SLDASM
|
69.85K |
| 221 |
高速点胶机，LED半导体点胶机/前置限位杆组件.SLDASM
|
158.79K |
| 222 |
高速点胶机，LED半导体点胶机/前门板.SLDDRW
|
138.92K |
| 223 |
高速点胶机，LED半导体点胶机/前门板.SLDPRT
|
1.09M |
| 224 |
高速点胶机，LED半导体点胶机/加强版筋.SLDDRW
|
172.33K |
| 225 |
高速点胶机，LED半导体点胶机/加强版筋.SLDPRT
|
114.58K |
| 226 |
高速点胶机，LED半导体点胶机/加热板（管2）.SLDDRW
|
230.66K |
| 227 |
高速点胶机，LED半导体点胶机/加热板（管2）.SLDPRT
|
203.88K |
| 228 |
高速点胶机，LED半导体点胶机/包装板.SLDDRW
|
203.48K |
| 229 |
高速点胶机，LED半导体点胶机/包装板.SLDPRT
|
137.32K |
| 230 |
高速点胶机，LED半导体点胶机/右键盘固定座.SLDDRW
|
211.05K |
| 231 |
高速点胶机，LED半导体点胶机/右键盘固定座.SLDPRT
|
121.38K |
| 232 |
高速点胶机，LED半导体点胶机/右门.SLDDRW
|
308.75K |
| 233 |
高速点胶机，LED半导体点胶机/右门.SLDPRT
|
587.16K |
| 234 |
高速点胶机，LED半导体点胶机/后置限位杆组件1.SLDASM
|
73.55K |
| 235 |
高速点胶机，LED半导体点胶机/后置限位杆组件2.SLDASM
|
69.92K |
| 236 |
高速点胶机，LED半导体点胶机/地脚M20X150.SLDPRT
|
57.47K |
| 237 |
高速点胶机，LED半导体点胶机/垂直安装板.SLDDRW
|
175.09K |
| 238 |
高速点胶机，LED半导体点胶机/垂直安装板.SLDPRT
|
118.53K |
| 239 |
高速点胶机，LED半导体点胶机/垫块2.SLDDRW
|
168.02K |
| 240 |
高速点胶机，LED半导体点胶机/垫块2.SLDPRT
|
83.61K |
| 241 |
高速点胶机，LED半导体点胶机/大板和XY装配体（2018-10-27）(使用原来的库存)（最终版）.SLDASM
|
1.44M |
| 242 |
高速点胶机，LED半导体点胶机/大板（最终版）.SLDDRW
|
571.15K |
| 243 |
高速点胶机，LED半导体点胶机/大板（最终版）.SLDPRT
|
540.25K |
| 244 |
高速点胶机，LED半导体点胶机/大门板2.SLDDRW
|
199.71K |
| 245 |
高速点胶机，LED半导体点胶机/大门板2.SLDPRT
|
981.97K |
| 246 |
高速点胶机，LED半导体点胶机/夹紧气缸组件.SLDASM
|
113.97K |
| 247 |
高速点胶机，LED半导体点胶机/导向杆.SLDDRW
|
160.13K |
| 248 |
高速点胶机，LED半导体点胶机/导向杆.SLDPRT
|
77.8K |
| 249 |
高速点胶机，LED半导体点胶机/工控机IPC-180B研祥.SLDPRT
|
345.17K |
| 250 |
高速点胶机，LED半导体点胶机/左键盘固定座.SLDDRW
|
210.52K |
| 251 |
高速点胶机，LED半导体点胶机/左键盘固定座.SLDPRT
|
125.03K |
| 252 |
高速点胶机，LED半导体点胶机/左门.SLDDRW
|
312.7K |
| 253 |
高速点胶机，LED半导体点胶机/左门.SLDPRT
|
603.14K |
| 254 |
高速点胶机，LED半导体点胶机/底座轴承座1（最终版）.SLDDRW
|
251.45K |
| 255 |
高速点胶机，LED半导体点胶机/底座轴承座1（最终版）.SLDPRT
|
103.9K |
| 256 |
高速点胶机，LED半导体点胶机/底座轴承座2（最终版）.SLDPRT
|
123.84K |
| 257 |
高速点胶机，LED半导体点胶机/底座马达座（最终版）.SLDDRW
|
259.04K |
| 258 |
高速点胶机，LED半导体点胶机/底座马达座（最终版）.SLDPRT
|
127.89K |
| 259 |
高速点胶机，LED半导体点胶机/弹片.SLDDRW
|
174.84K |
| 260 |
高速点胶机，LED半导体点胶机/弹片.SLDPRT
|
66.24K |
| 261 |
高速点胶机，LED半导体点胶机/微调座1.SLDDRW
|
206.94K |
| 262 |
高速点胶机，LED半导体点胶机/微调座1.SLDPRT
|
116.31K |
| 263 |
高速点胶机，LED半导体点胶机/微调座2.SLDDRW
|
213.47K |
| 264 |
高速点胶机，LED半导体点胶机/微调座2.SLDPRT
|
117.79K |
| 265 |
高速点胶机，LED半导体点胶机/总支撑板.SLDDRW
|
194.18K |
| 266 |
高速点胶机，LED半导体点胶机/总支撑板.SLDPRT
|
243.6K |
| 267 |
高速点胶机，LED半导体点胶机/感应器座.SLDDRW
|
186.95K |
| 268 |
高速点胶机，LED半导体点胶机/感应器座.SLDPRT
|
218.54K |
| 269 |
高速点胶机，LED半导体点胶机/抽屉装配.SLDASM
|
145.08K |
| 270 |
高速点胶机，LED半导体点胶机/挡料1.SLDASM
|
116.71K |
| 271 |
高速点胶机，LED半导体点胶机/挡料2.SLDASM
|
121.37K |
| 272 |
高速点胶机，LED半导体点胶机/挡料板.SLDDRW
|
178.75K |
| 273 |
高速点胶机，LED半导体点胶机/挡料板.SLDPRT
|
77.38K |
| 274 |
高速点胶机，LED半导体点胶机/挡料气缸固定板.SLDDRW
|
182.56K |
| 275 |
高速点胶机，LED半导体点胶机/挡料气缸固定板.SLDPRT
|
170.13K |
| 276 |
高速点胶机，LED半导体点胶机/推料底座1.SLDDRW
|
179.29K |
| 277 |
高速点胶机，LED半导体点胶机/推料底座1.SLDPRT
|
262.59K |
| 278 |
高速点胶机，LED半导体点胶机/推料总座.SLDDRW
|
189.87K |
| 279 |
高速点胶机，LED半导体点胶机/推料总座.SLDPRT
|
86.15K |
| 280 |
高速点胶机，LED半导体点胶机/推料新结构2018-10-30.SLDASM
|
298.31K |
| 281 |
高速点胶机，LED半导体点胶机/推料板.SLDDRW
|
170.3K |
| 282 |
高速点胶机，LED半导体点胶机/推料板.SLDPRT
|
150.31K |
| 283 |
高速点胶机，LED半导体点胶机/推料气缸固定板.SLDDRW
|
166K |
| 284 |
高速点胶机，LED半导体点胶机/推料气缸固定板.SLDPRT
|
108.98K |
| 285 |
高速点胶机，LED半导体点胶机/支架压块1.SLDDRW
|
203.58K |
| 286 |
高速点胶机，LED半导体点胶机/支架压块1.SLDPRT
|
110.44K |
| 287 |
高速点胶机，LED半导体点胶机/支架压块2.SLDDRW
|
207.73K |
| 288 |
高速点胶机，LED半导体点胶机/支架压块2.SLDPRT
|
130.83K |
| 289 |
高速点胶机，LED半导体点胶机/放置光纤组件.SLDASM
|
79.31K |
| 290 |
高速点胶机，LED半导体点胶机/料盒.SLDPRT
|
623.05K |
| 291 |
高速点胶机，LED半导体点胶机/料盒光纤组件.SLDASM
|
98.86K |
| 292 |
高速点胶机，LED半导体点胶机/明治EE-SPY402.sldprt
|
68.57K |
| 293 |
高速点胶机，LED半导体点胶机/明治MP2-412N-E.SLDPRT
|
105.25K |
| 294 |
高速点胶机，LED半导体点胶机/显示器.SLDPRT
|
86.83K |
| 295 |
高速点胶机，LED半导体点胶机/松下MSMD-200WX-sz200（最终版）.SLDPRT
|
167.92K |
| 296 |
高速点胶机，LED半导体点胶机/气压表安装板.SLDDRW
|
235.38K |
| 297 |
高速点胶机，LED半导体点胶机/气压表安装板.SLDPRT
|
203.17K |
| 298 |
高速点胶机，LED半导体点胶机/气缸垫高块.SLDDRW
|
212.73K |
| 299 |
高速点胶机，LED半导体点胶机/气缸垫高块.SLDPRT
|
72.67K |
| 300 |
高速点胶机，LED半导体点胶机/气缸安装板.SLDDRW
|
201.55K |
| 301 |
高速点胶机，LED半导体点胶机/气缸安装板.SLDPRT
|
107.66K |
| 302 |
高速点胶机，LED半导体点胶机/水平安装板.SLDDRW
|
182.39K |
| 303 |
高速点胶机，LED半导体点胶机/水平安装板.SLDPRT
|
139.03K |
| 304 |
高速点胶机，LED半导体点胶机/点胶机机架.SLDASM
|
2.17M |
| 305 |
高速点胶机，LED半导体点胶机/点胶机架001.SLDDRW
|
412.25K |
| 306 |
高速点胶机，LED半导体点胶机/点胶机架001.SLDPRT
|
1.5M |
| 307 |
高速点胶机，LED半导体点胶机/点胶机第一版修改方案总装（2019-1-13）.SLDASM
|
6.91M |
| 308 |
高速点胶机，LED半导体点胶机/点胶阀.SLDPRT
|
113.24K |
| 309 |
高速点胶机，LED半导体点胶机/电机（修改前）（最终版）.SLDPRT
|
72.12K |
| 310 |
高速点胶机，LED半导体点胶机/米思米大合页HHPSJ845-B.SLDPRT
|
168.81K |
| 311 |
高速点胶机，LED半导体点胶机/米思米小合页（左右门）HHPSN6.SLDPRT
|
140.75K |
| 312 |
高速点胶机，LED半导体点胶机/缓冲胶.SLDDRW
|
170.02K |
| 313 |
高速点胶机，LED半导体点胶机/缓冲胶.SLDPRT
|
67.91K |
| 314 |
高速点胶机，LED半导体点胶机/联轴器（修改前）（最终版）.SLDPRT
|
69.16K |
| 315 |
高速点胶机，LED半导体点胶机/脚轮7213-16—易得力.SLDPRT
|
521.15K |
| 316 |
高速点胶机，LED半导体点胶机/装配体3（修改前）（最终版）.SLDASM
|
109.57K |
| 317 |
高速点胶机，LED半导体点胶机/调节杆.SLDDRW
|
179.16K |
| 318 |
高速点胶机，LED半导体点胶机/调节杆.SLDPRT
|
114.16K |
| 319 |
高速点胶机，LED半导体点胶机/轴承B684ZZ.SLDPRT
|
94.06K |
| 320 |
高速点胶机，LED半导体点胶机/轴承皮带轮.SLDPRT
|
141.66K |
| 321 |
高速点胶机，LED半导体点胶机/轴承皮带轮L.SLDPRT
|
136.27K |
| 322 |
高速点胶机，LED半导体点胶机/轴承盖2（最终版）.SLDDRW
|
190.97K |
| 323 |
高速点胶机，LED半导体点胶机/轴承盖2（最终版）.SLDPRT
|
103.86K |
| 324 |
高速点胶机，LED半导体点胶机/轴承盖（最终版）.SLDDRW
|
222.45K |
| 325 |
高速点胶机，LED半导体点胶机/轴承盖（最终版）.SLDPRT
|
109.6K |
| 326 |
高速点胶机，LED半导体点胶机/轴承轮s.SLDPRT
|
153.72K |
| 327 |
高速点胶机，LED半导体点胶机/轴承轴.SLDDRW
|
184.56K |
| 328 |
高速点胶机，LED半导体点胶机/轴承轴.SLDPRT
|
77.43K |
| 329 |
高速点胶机，LED半导体点胶机/轴承（最终版）.SLDPRT
|
49.9K |
| 330 |
高速点胶机，LED半导体点胶机/进出料安装座.SLDASM
|
171.99K |
| 331 |
高速点胶机，LED半导体点胶机/进料轨道2017-12-30.SLDASM
|
1.01M |
| 332 |
高速点胶机，LED半导体点胶机/送料台板1.SLDPRT
|
434.66K |
| 333 |
高速点胶机，LED半导体点胶机/送料台板2.SLDPRT
|
584.58K |
| 334 |
高速点胶机，LED半导体点胶机/送料气缸组件.SLDASM
|
199.7K |
| 335 |
高速点胶机，LED半导体点胶机/送料电机座.SLDDRW
|
198.91K |
| 336 |
高速点胶机，LED半导体点胶机/送料电机座.SLDPRT
|
147.15K |
| 337 |
高速点胶机，LED半导体点胶机/配电盘.SLDDRW
|
179.3K |
| 338 |
高速点胶机，LED半导体点胶机/配电盘.SLDPRT
|
80.62K |
| 339 |
高速点胶机，LED半导体点胶机/铜导套.SLDPRT
|
74.83K |
| 340 |
高速点胶机，LED半导体点胶机/键盘抽屉.SLDDRW
|
197.95K |
| 341 |
高速点胶机，LED半导体点胶机/键盘抽屉.SLDPRT
|
156.77K |
| 342 |
高速点胶机，LED半导体点胶机/门板1.SLDDRW
|
172.4K |
| 343 |
高速点胶机，LED半导体点胶机/门板1.SLDPRT
|
594.66K |
| 344 |
高速点胶机，LED半导体点胶机/阀固定座（最终版）.SLDDRW
|
262.58K |
| 345 |
高速点胶机，LED半导体点胶机/阀固定座（最终版）.SLDPRT
|
175.81K |
| 346 |
高速点胶机，LED半导体点胶机/阀安装座02.SLDDRW
|
247.47K |
| 347 |
高速点胶机，LED半导体点胶机/阀安装座02.SLDPRT
|
181.9K |
| 348 |
高速点胶机，LED半导体点胶机/阀安装座L.SLDDRW
|
234.35K |
| 349 |
高速点胶机，LED半导体点胶机/阀安装座L.SLDPRT
|
239.73K |
| 350 |
高速点胶机，LED半导体点胶机/隔热垫板.SLDPRT
|
100.46K |
| 351 |
高速点胶机，LED半导体点胶机/青蓝电机QL57HD76-0384A.SLDPRT
|
141K |
| 352 |
高速点胶机，LED半导体点胶机/顶升结构（2835）.SLDASM
|
275.77K |
| 353 |
高速点胶机，LED半导体点胶机/顶罩.SLDDRW
|
687.5K |
| 354 |
高速点胶机，LED半导体点胶机/顶罩.SLDPRT
|
769.58K |
| 355 |
高速点胶机，LED半导体点胶机/黄铜棍.SLDPRT
|
56.37K |
| 356 |
高速点胶机，LED半导体点胶机/（右）进出料压块装配2018-1-5 .SLDASM
|
158.28K |
| 357 |
高速点胶机，LED半导体点胶机/（左）进出料压块装配2018-1-5.SLDASM
|
174.76K |
| 358 |
高速点胶机，LED半导体点胶机/半导体设备图纸更多下载www.semimodel.com.pdf
|
290.75K |
| 359 |
高速点胶机，LED半导体点胶机
|
0B |
