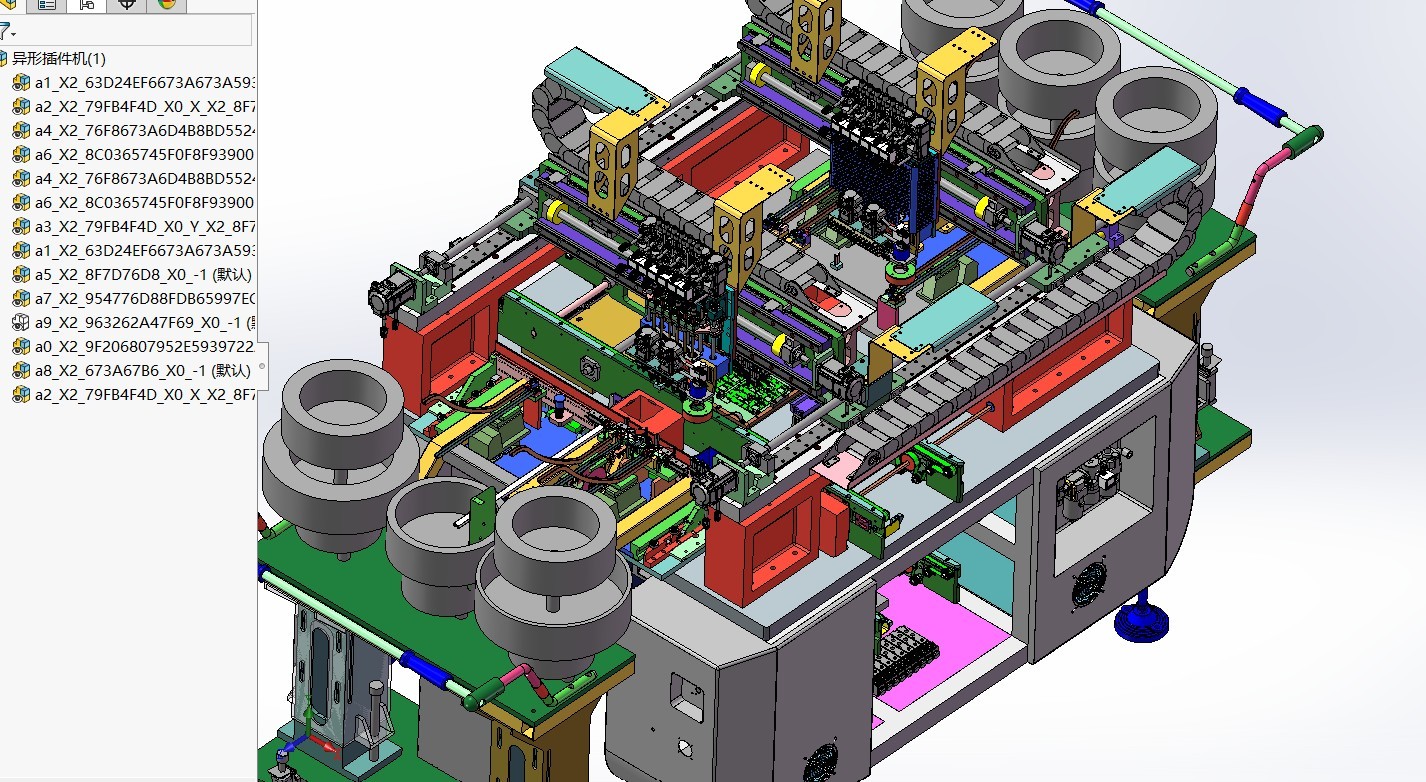

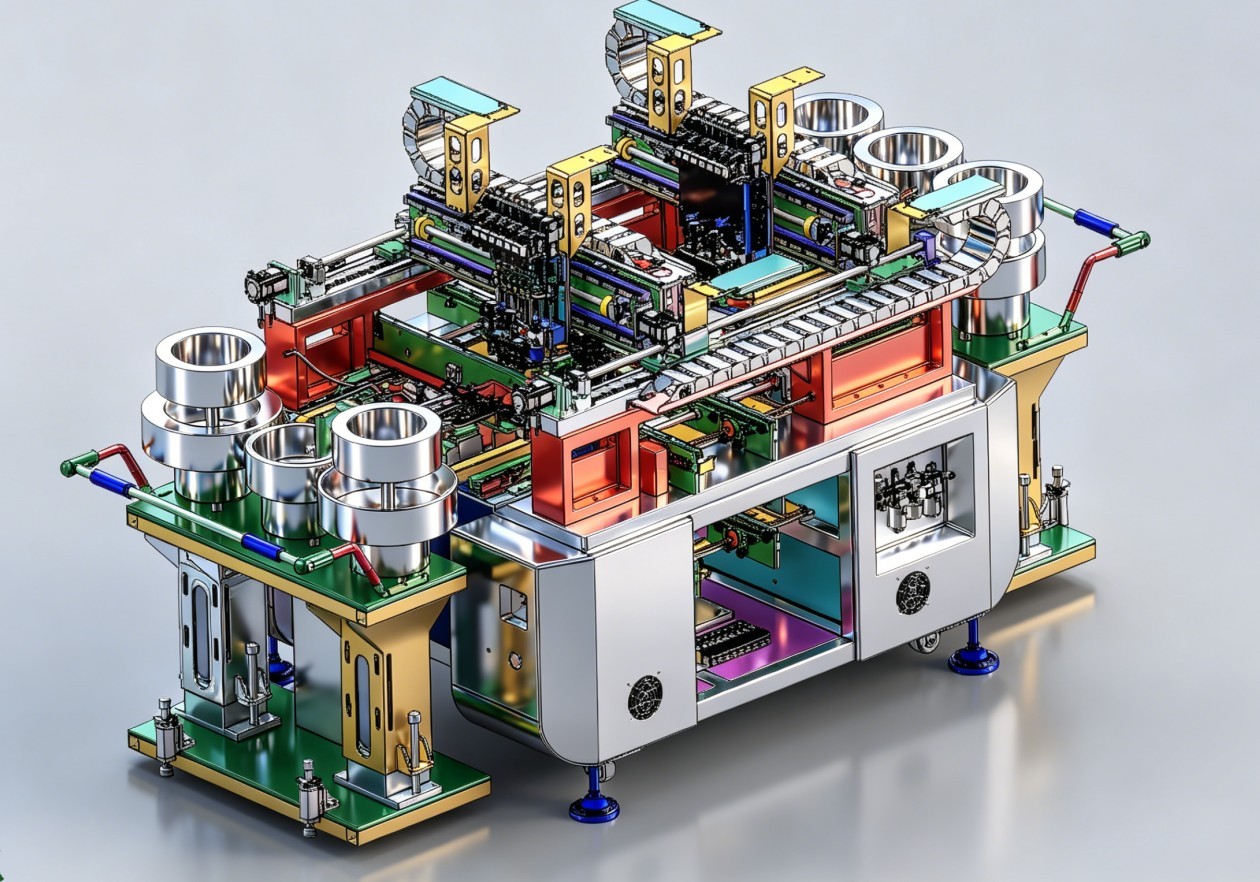

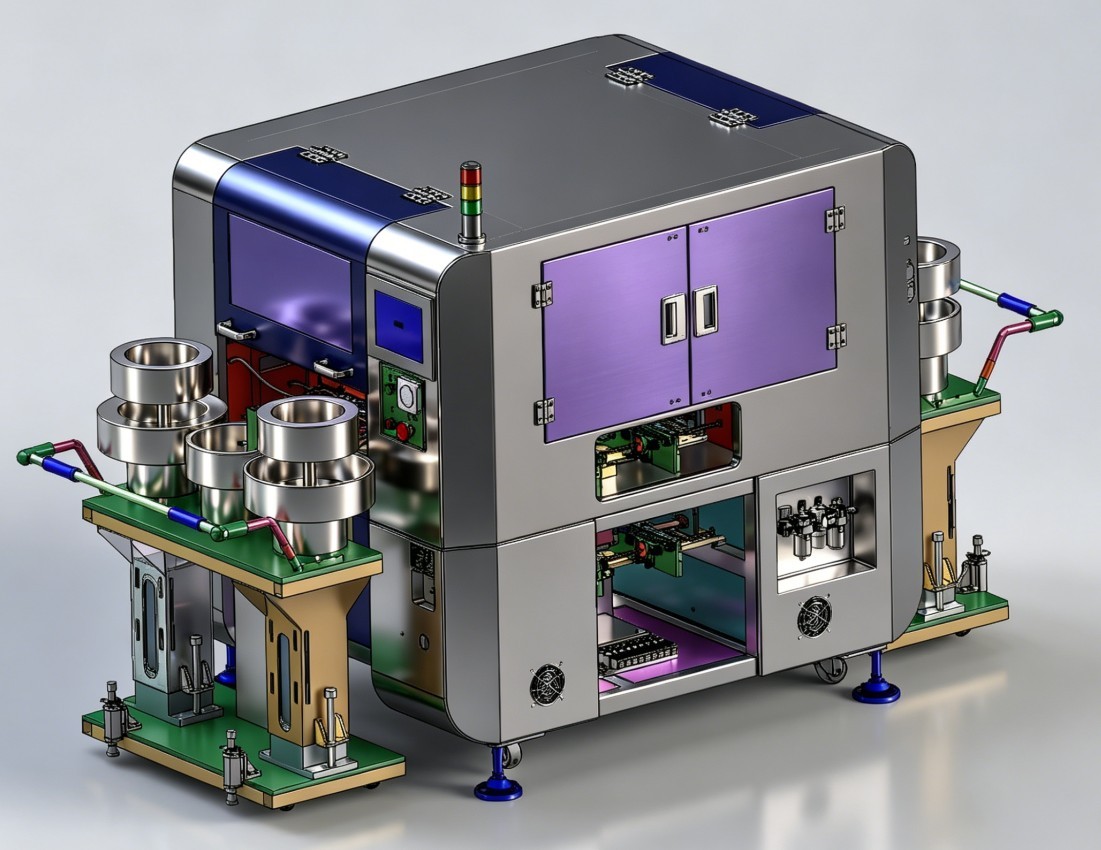

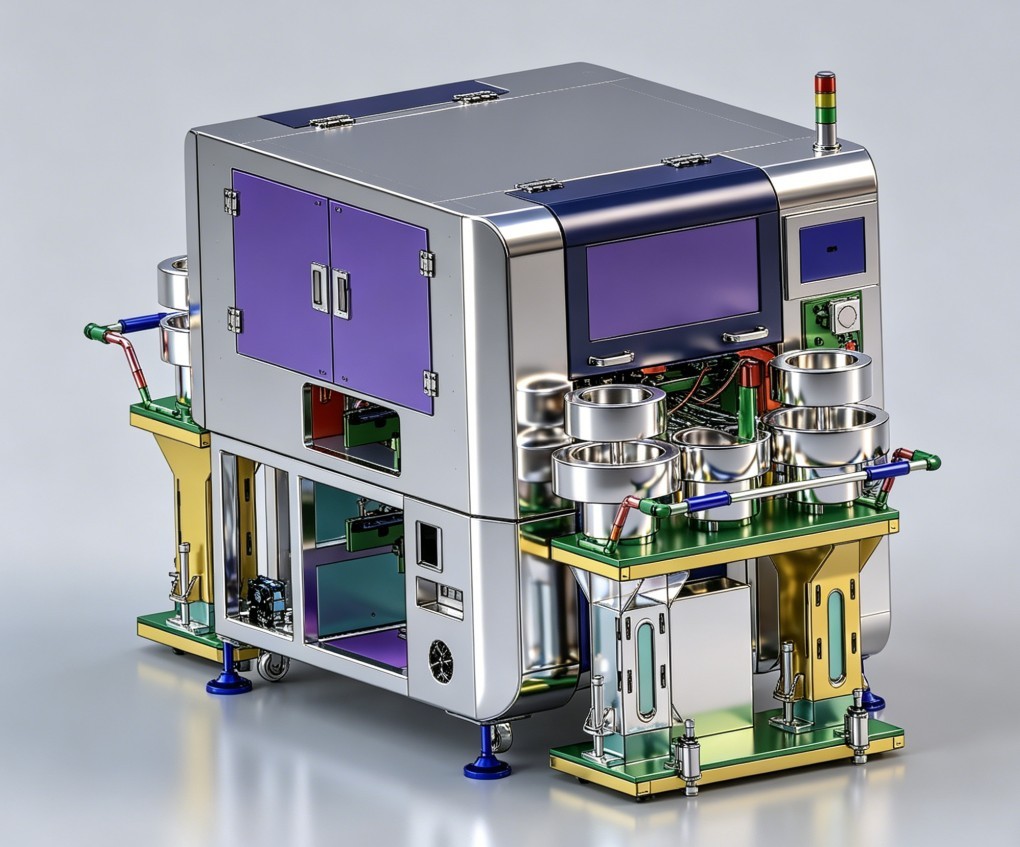

STP格式，赠送一套手册资料：操作手册，爆炸图，电气图！这款异性插件机采用振动盘上料，双工位前后同时插件，多头插件头设计！效率高！精度高！为业界成熟产品！也可以兼容管料，带料等来料！
异形插件机（常被口语说成 “异性插件机”），是 SMT / 通孔组装后端的自动化设备，专门插装标准机做不了的异形通孔元件（形状不规则、非标引脚、大型 / 超重件），替代人工插件，实现通孔段全自动化。
大型电解电容、功率电感、变压器
连接器（USB / 排针 / 端子）、继电器、开关 / 按钮
屏蔽罩、散热器、电池座、异形 LED 灯座
特点：形状不规则、引脚非标、体积 / 重量大、需 360° 任意角度插装
按功能：
立式异形插件机：电容、继电器、连接器等立式件
卧式异形插件机：长引脚电感、线圈、大功率器件
多功能复合机：立 / 卧 / 倾斜任意角度，柔性最高
按自动化：
全自动（主流）：在线接驳、自动供料、视觉定位、插装、检测、NG 分拣
半自动：人工上料，适合小批量多品种
自动接驳台：对接 SMT / 波峰焊前后，PCB 自动进出
柔性供料系统：兼容编带、管装、托盘、散料（振动盘），换线快

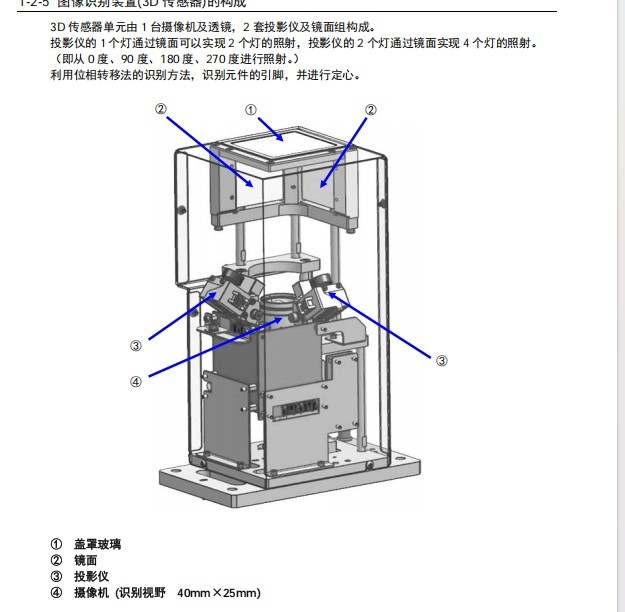

视觉定位（2D/3D）：多相机 + AI 识别，定位精度 ±0.01～±0.02mm，识别元件姿态、极性、引脚变形

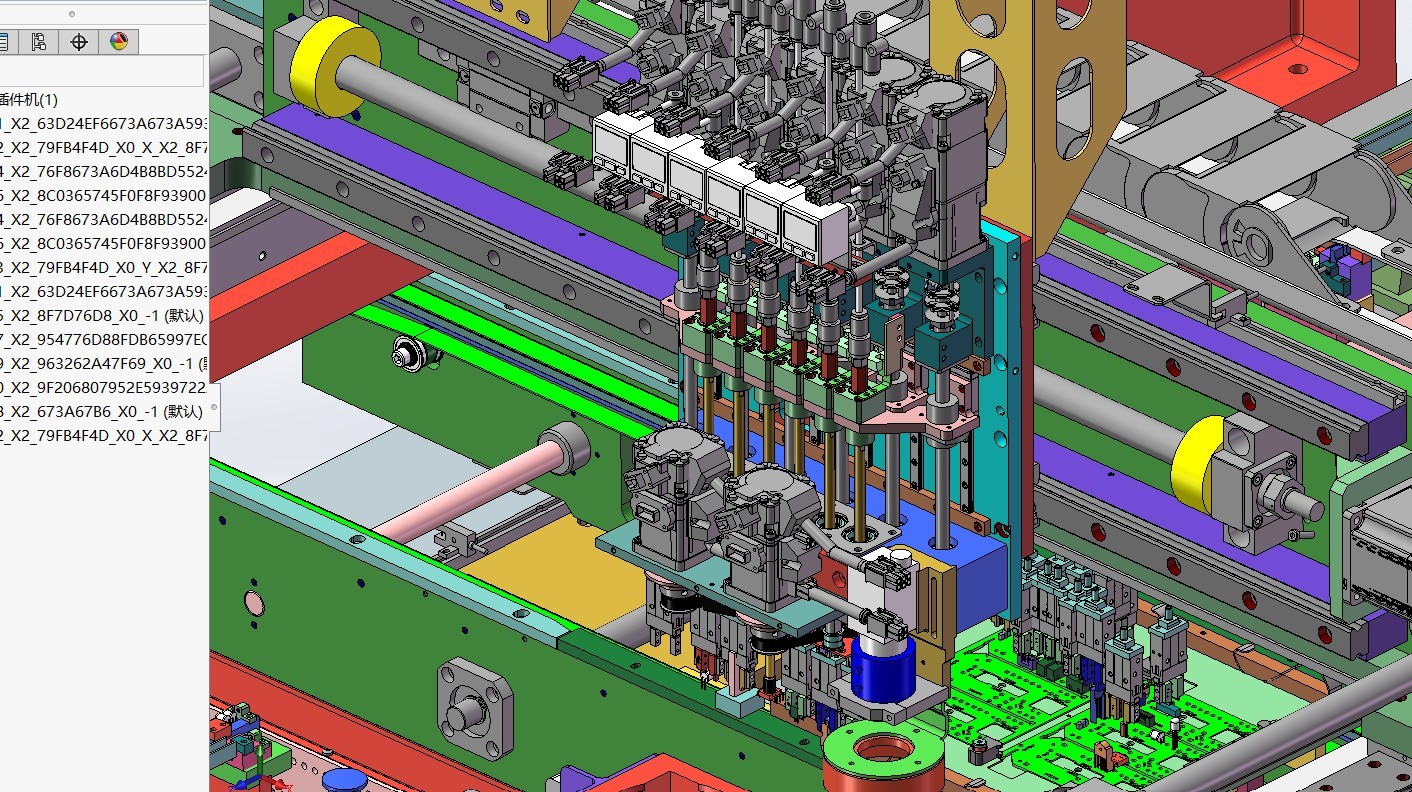

多轴插装头（X/Y/Z/R）：4～8 组精密夹爪 / 吸嘴，360° 旋转，插装压力可调，防引脚折弯
力控 + 检测：插件深度 / 压力反馈，不良检测，数据上传 MES
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |

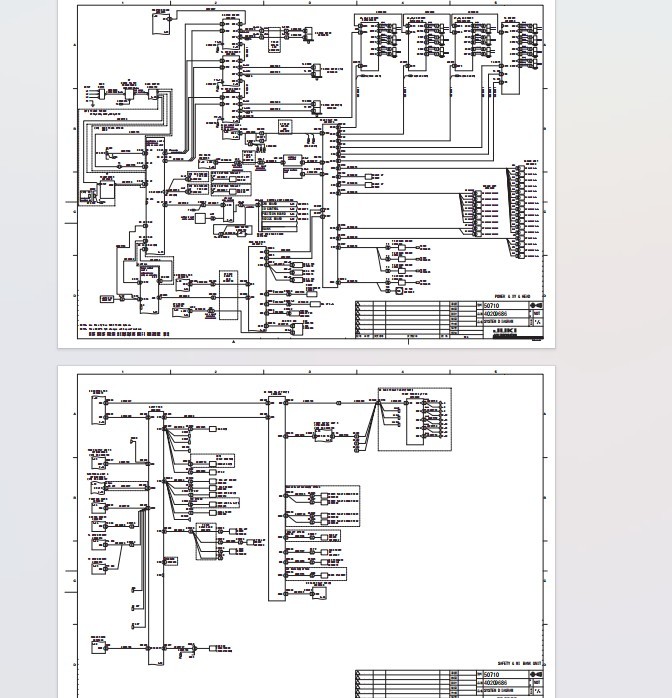

异性插件机/JM-100_电路图_.pdf
|
1.23M |
| 2 |

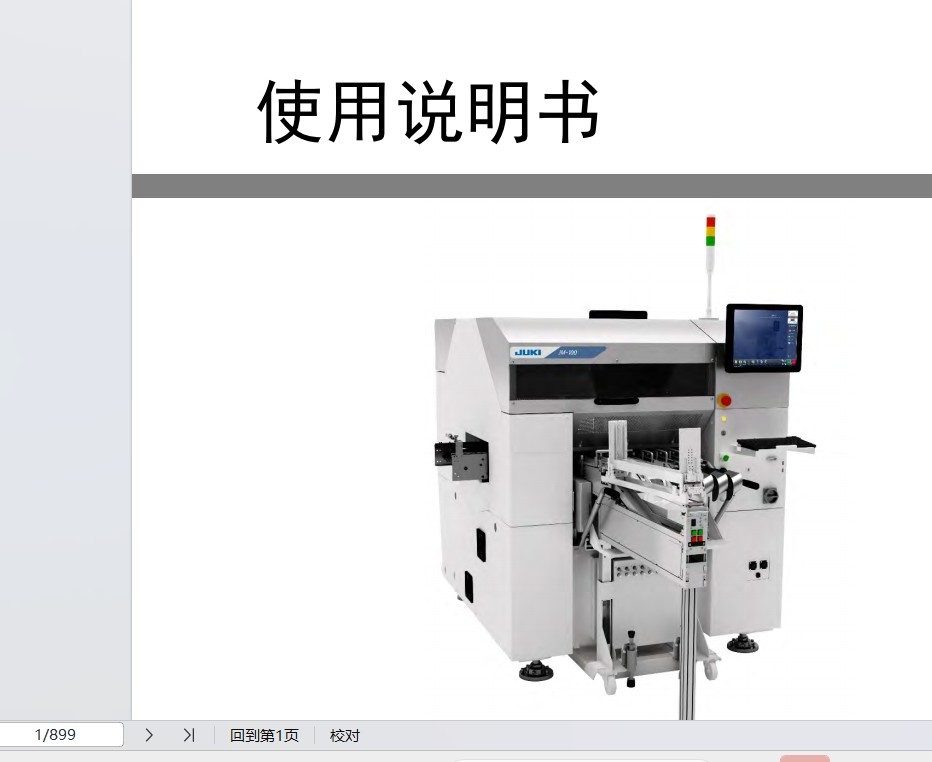

异性插件机/JM-100使用说明书_.pdf
|
46.78M |
| 3 |

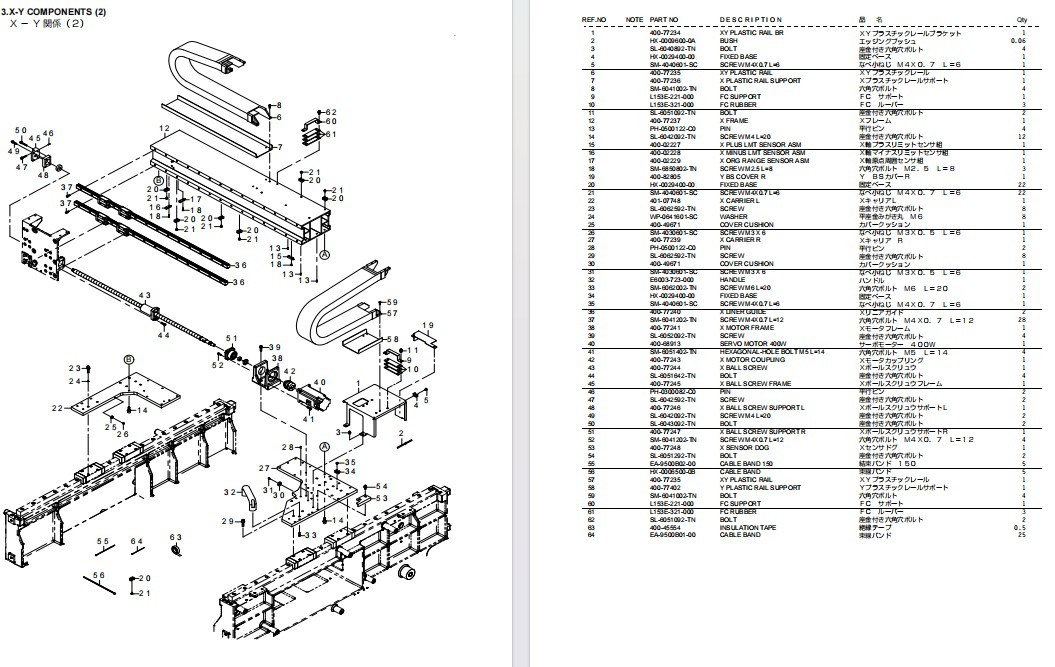

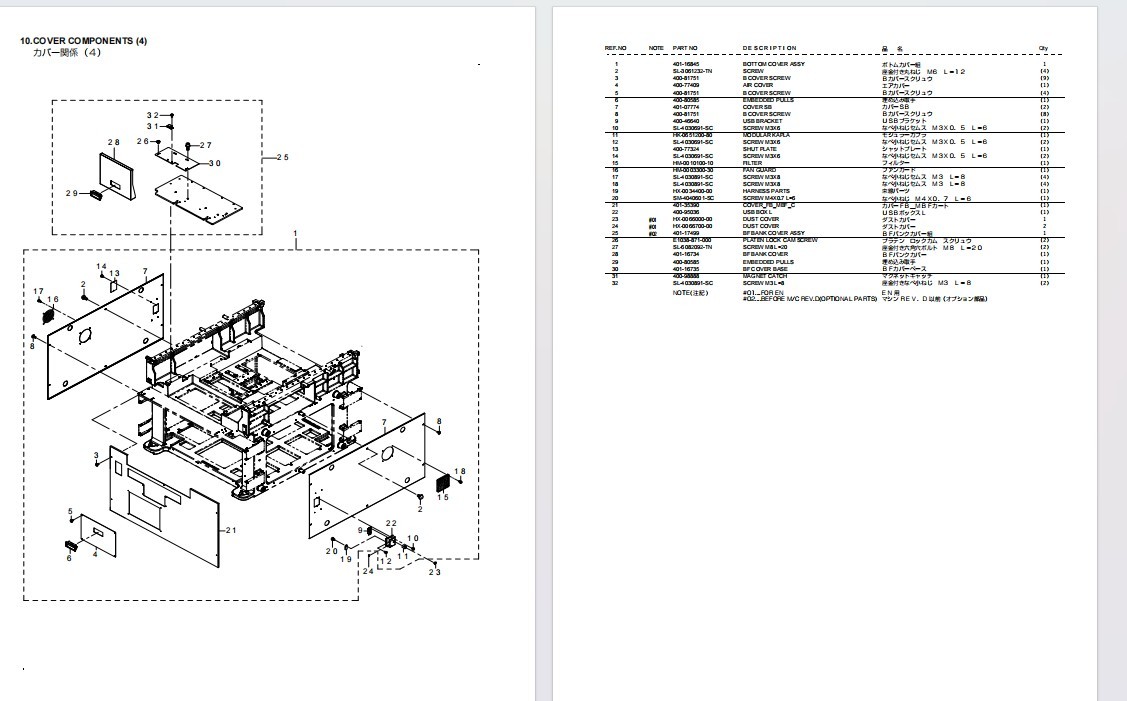

异性插件机/JM-10零件清单-Rev05_.pdf
|
3.99M |
| 4 |
异性插件机/半导体设备图纸更多下载www.semimodel.com - 副本.pdf
|
290.75K |
| 5 |
异性插件机/异形插件机.stp
|
152.62M |
| 6 |
异性插件机
|
0B |
