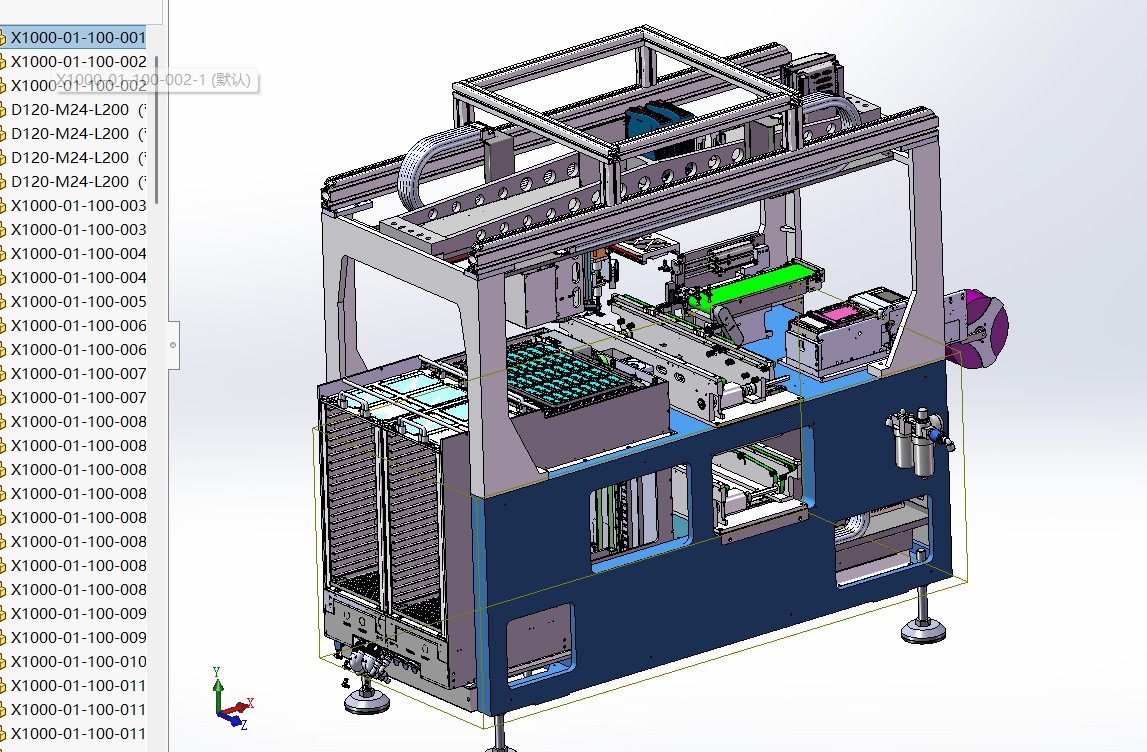

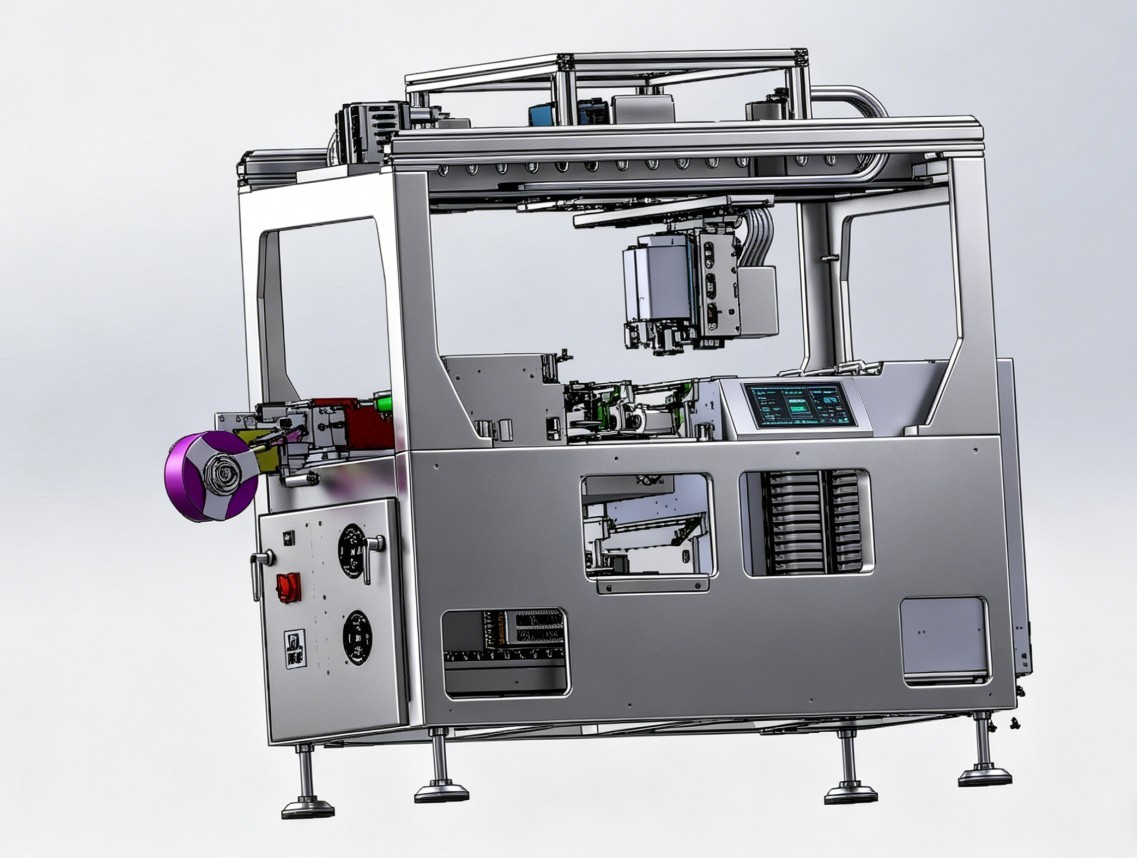

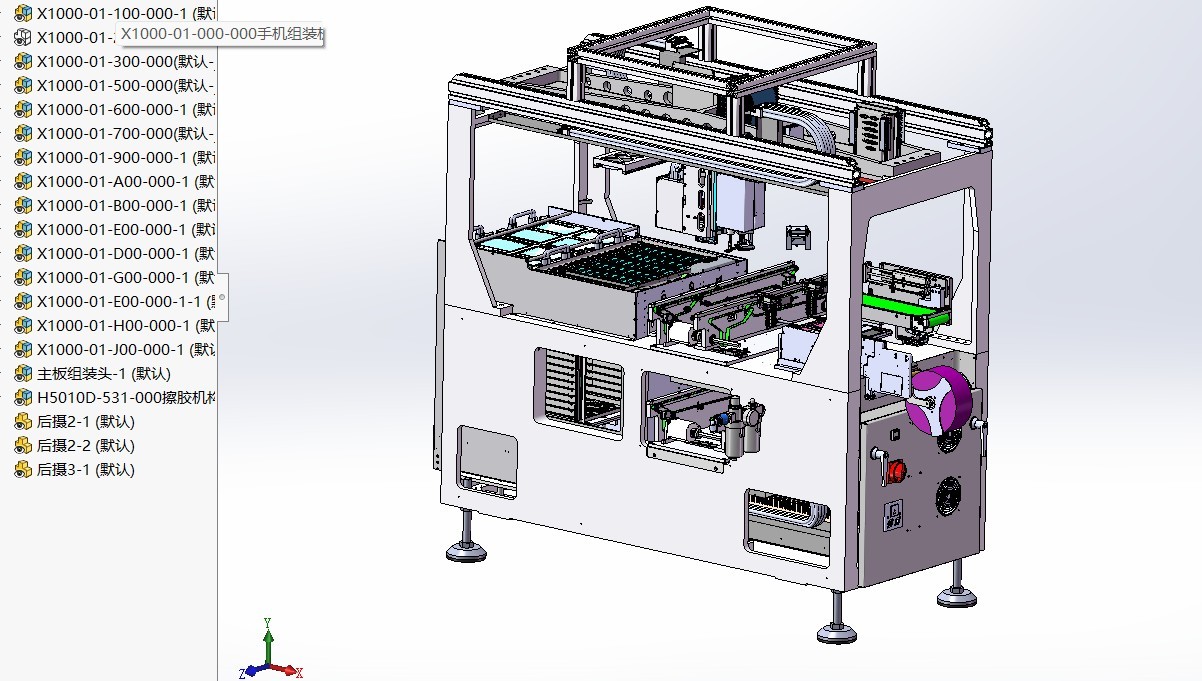

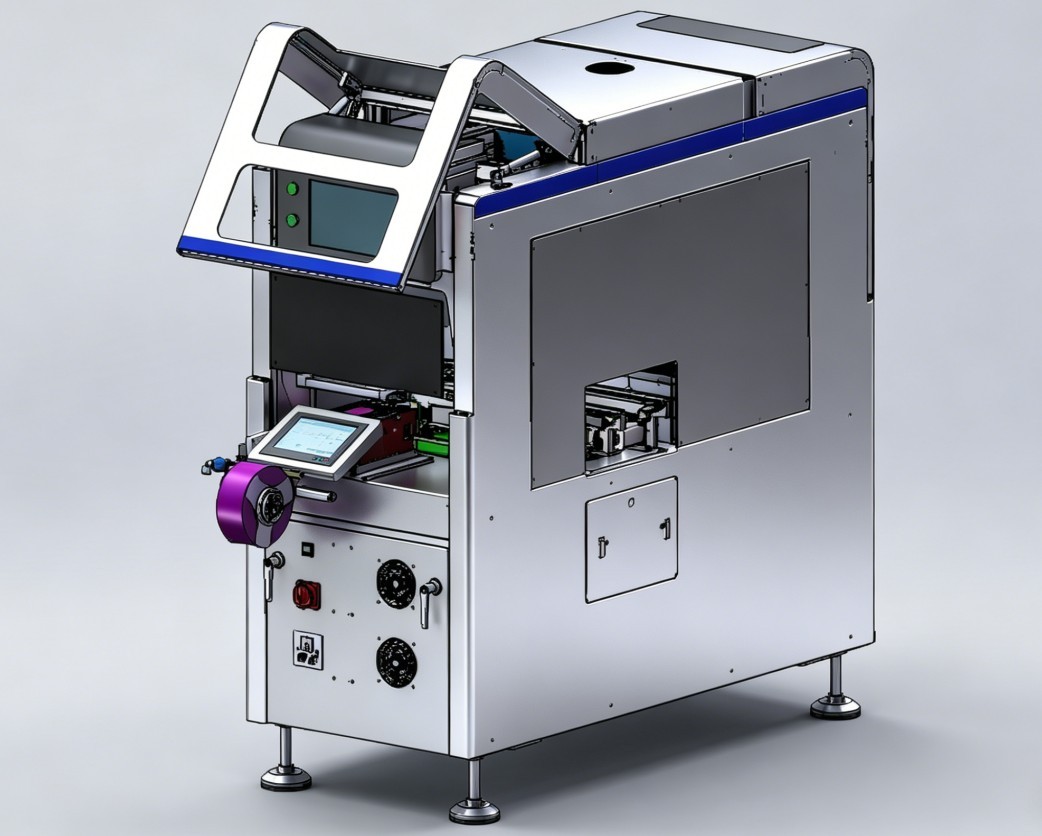

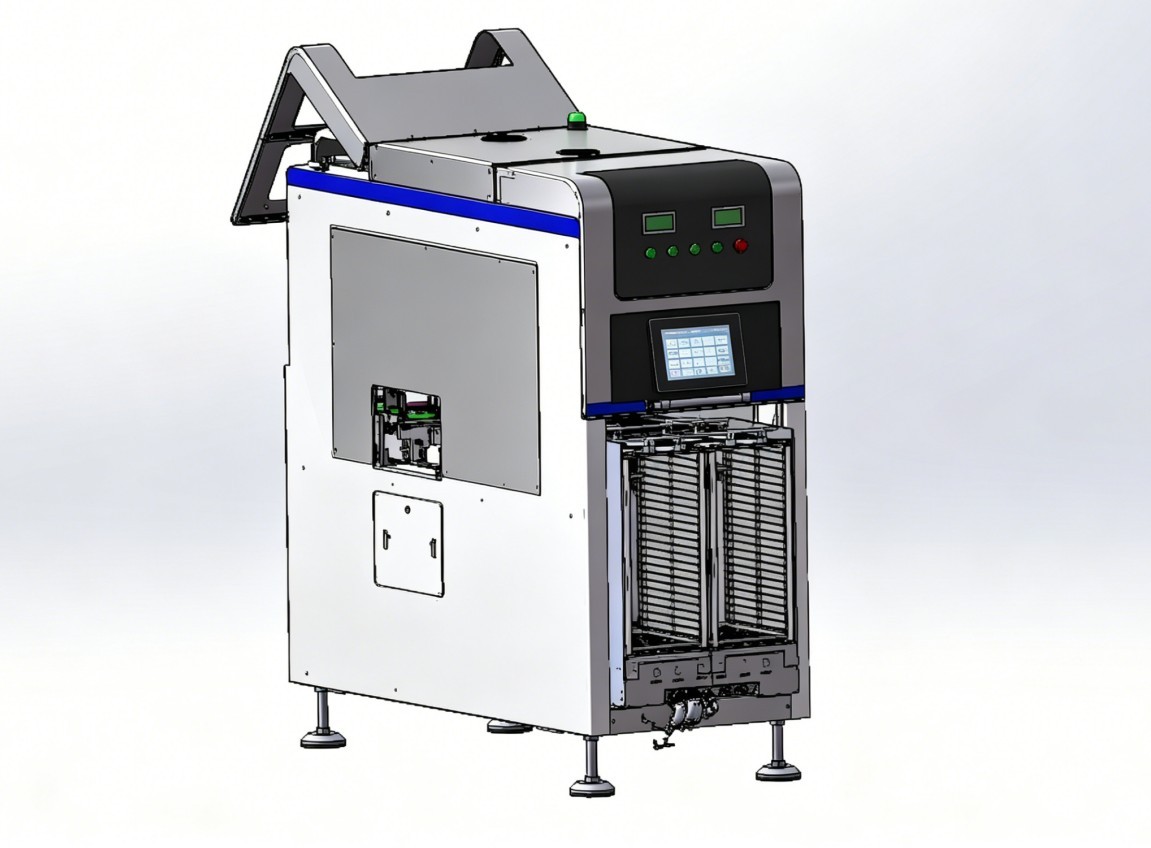

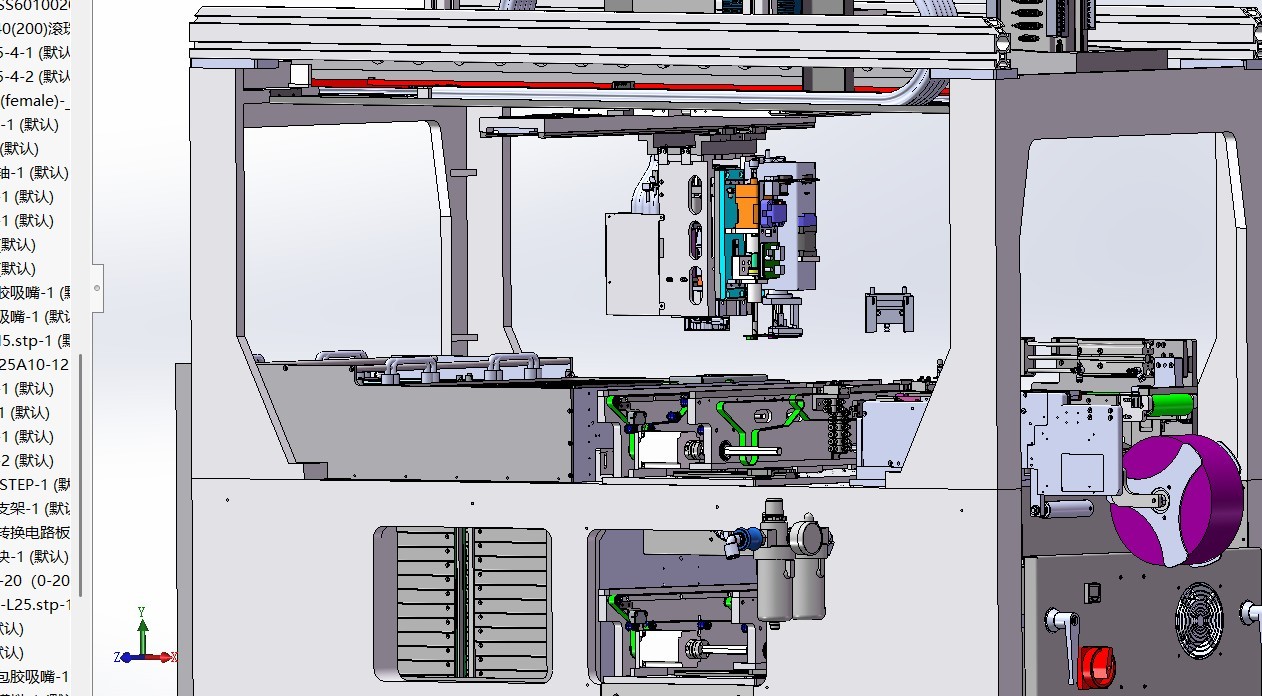

这款图纸采用一体式底座和上架设计，保证了设备的高刚性和高精度！结构架构和日本富士的架构一样！采用吊顶式XYZ双头设计！直线电机驱动！这样的设计原因是结构非常紧凑可以多台拼接占地空间极小！图纸可以编辑有参数！可以直接套用！

这种上置龙门、下空作业区的高精度贴装设备，核心优势是地面无干涉、精度高、洁净度好、易连线，非常适合手机镜头、FPC、半导体芯片等精密组件的贴装 / 贴合工序。

一、核心结构（吊顶式 vs 传统龙门）

• 吊顶式架构（Overhead）：

  • 龙门架吊装在机台顶部，X 轴横梁悬空，Y 轴立柱上置；下方完全空旷，无导轨 / 电机干涉。

  • 底座为整块大理石 / 铸钢平台，保证基准平面稳定。

  • 传动：直线电机 + 光栅尺全闭环，无丝杆间隙，高速高响应。

• 传统龙门（Floor-standing）：龙门架落地，Y 轴导轨在地面，下方空间受限，不易对接流水线。

二、关键特点（精密组装首选）

贴装精度：±5–10μm（3σ），高端可达 **±3μm**。

• 重复定位：±2–5μm，适合 0201/01005 微元件、窄 Pitch（≥0.05mm）。

  下方全开放，可直接对接流水线 / 转盘机 / 托盘，无缝接入 FPC 绑定、镜头检测、泡棉贴合线。

  吊顶结构防尘、防静电，适配百级 / 千级洁净室。

• 大理石底座 + 高刚性横梁，24h 连续运行无漂移，良率≥99.8%。

  模块化贴装头（1–6 头），兼容芯片 / FPC / 镜头 / 泡棉 / Mylar等多种物料。

• 换型≤10 分钟，支持离线编程 + 一键配方调用。

三、标准配置（手机 / 半导体量产）

1. 运动系统

• X/Y 轴：直线电机 + 光栅尺（分辨率 0.1μm），速度 1–2m/s，加速度 1–2g。

• Z 轴：伺服 + 精密导轨，行程 30–50mm，压力可控（0.1–5kgf）。

• θ 轴：伺服旋转，**±0.01°** 精度。

2. 视觉系统（飞拍 + 对位）

• 上视相机：12MP 远心镜头，飞拍速度≥100 帧 / 秒，定位精度 ±1μm。

• 下视相机：8MP，基板 Mark 点对位。

• 光源：环形 / 同轴 / 背光，适配透明 / 反光 / 深色物料。

3. 贴装头与供料

• 贴装头：单头 / 双头 / 六头，真空吸嘴（φ0.5–5mm），自动换嘴。

• 供料：托盘（Tray）/ 卷带（Reel）/ 散料 / 华夫盒，兼容 8 寸 / 12 寸晶圆。

4. 工艺能力

• 贴装物料：芯片（0.15×0.15mm）、FPC、镜头、泡棉、Mylar、导热胶垫。

• 贴装精度：XY±5μm，θ±0.01°。

• 产能：300–1200UPH（视头数与物料）。

四、典型应用场景：半导体微组装，芯片（IGBT / 传感器 / 激光二极管）贴装、焊片 / 垫片贴合。兼容共晶 / 胶粘 / 焊膏工艺。
