Lam Vector -PECVD沉积设备全套手册资料
首页 >半导体设备资料 >晶圆制造:镀膜-PVD-CVD 2024-01-31 报告错误错误问题可与客服联系,感谢您的支持! [获取免费下载] 觉得本站不错记得分享给好友哦! 0
16

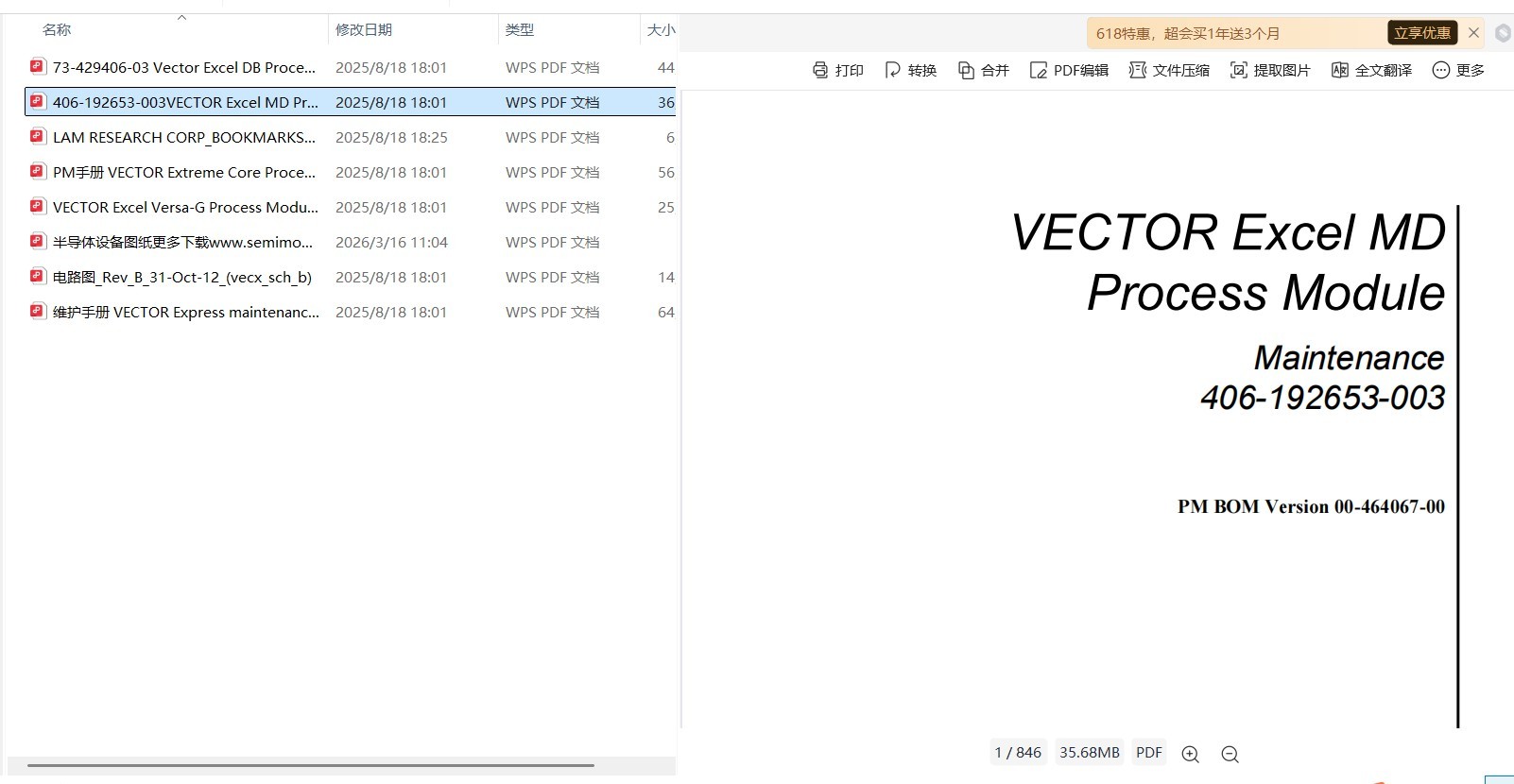

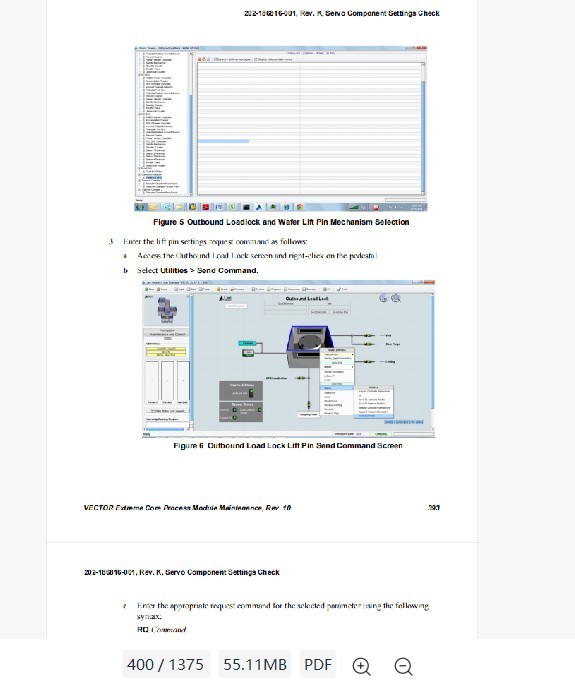

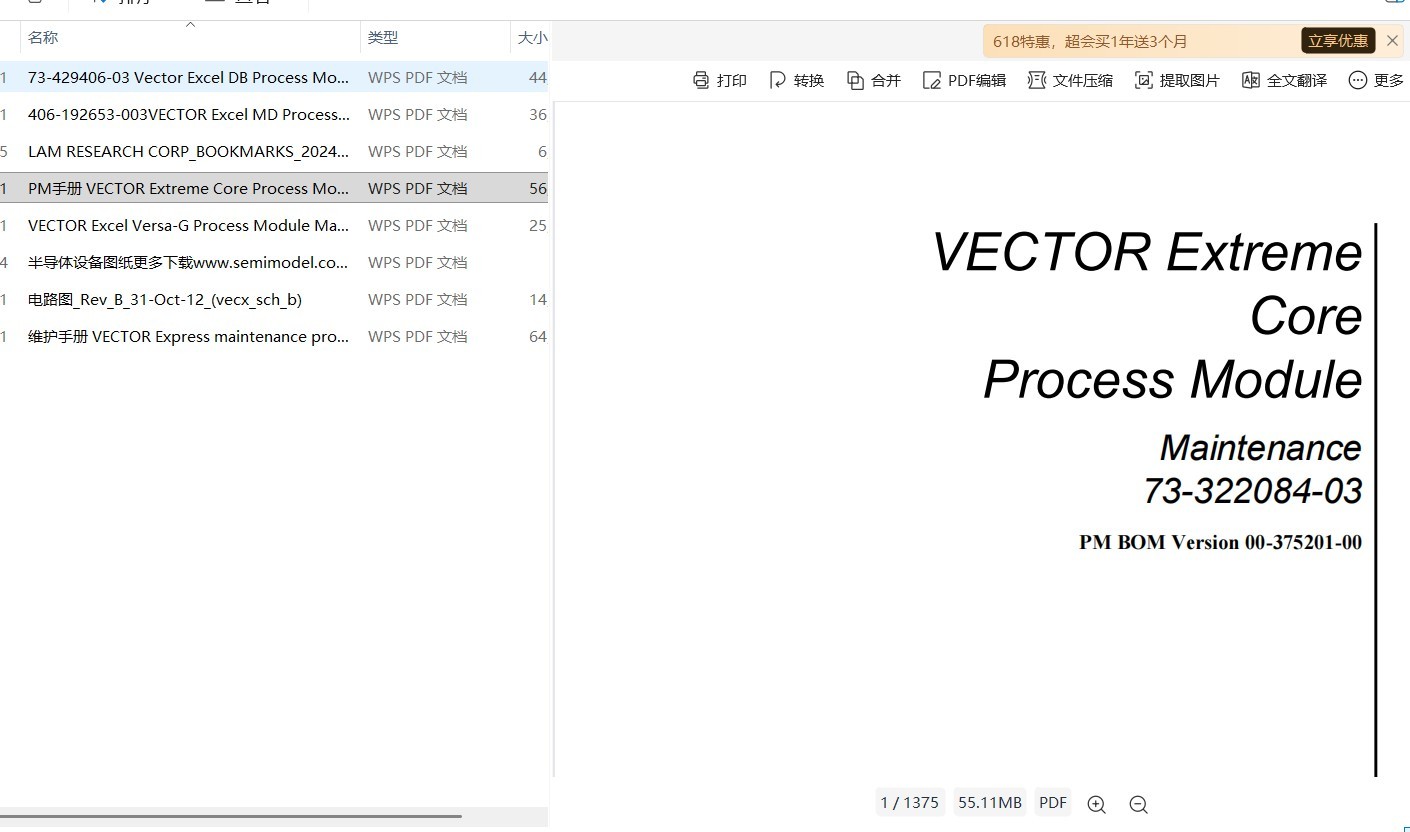

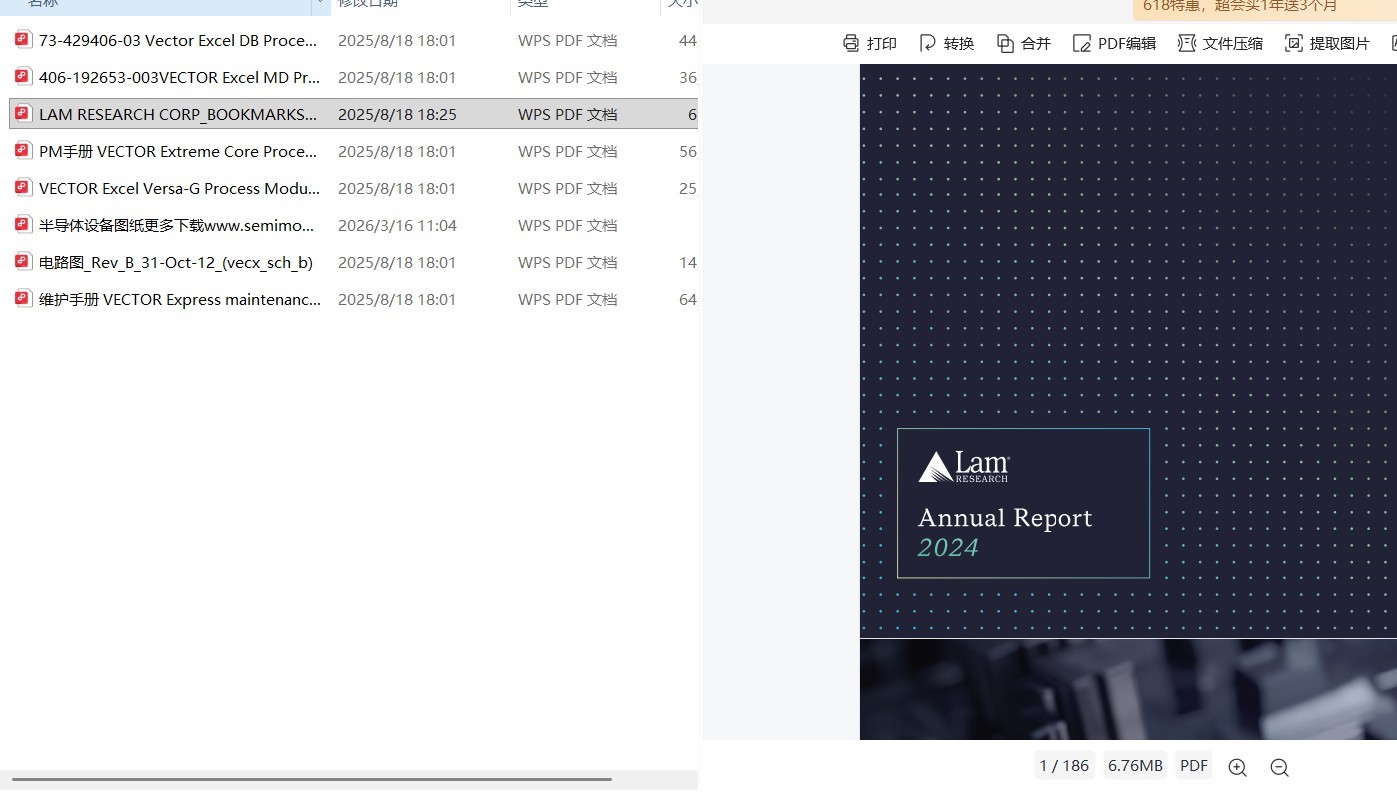

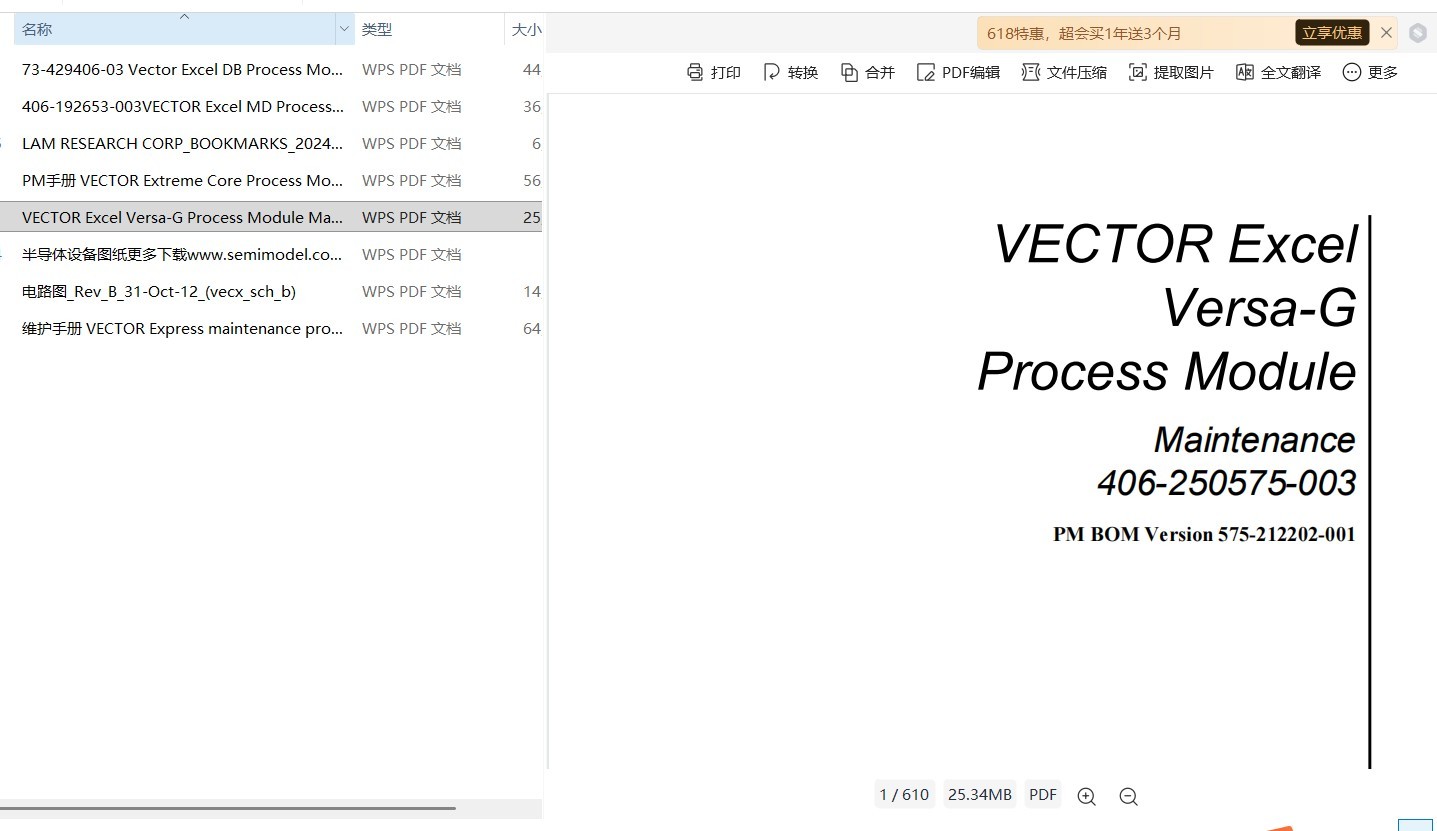

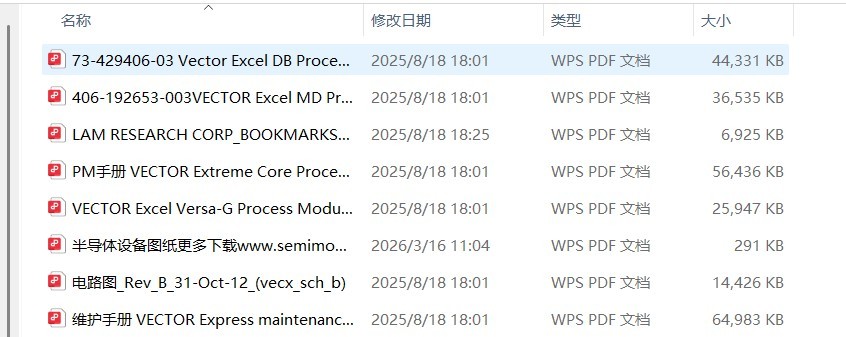

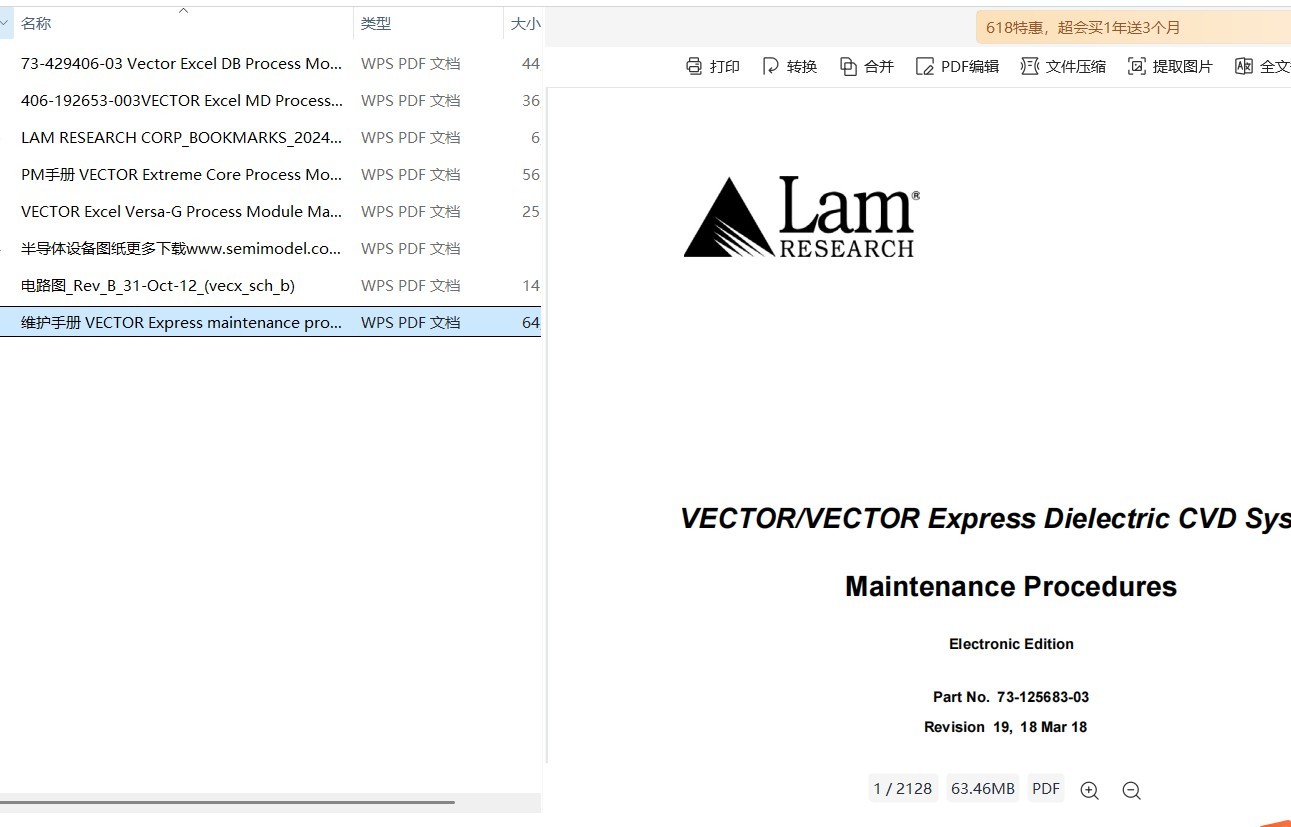

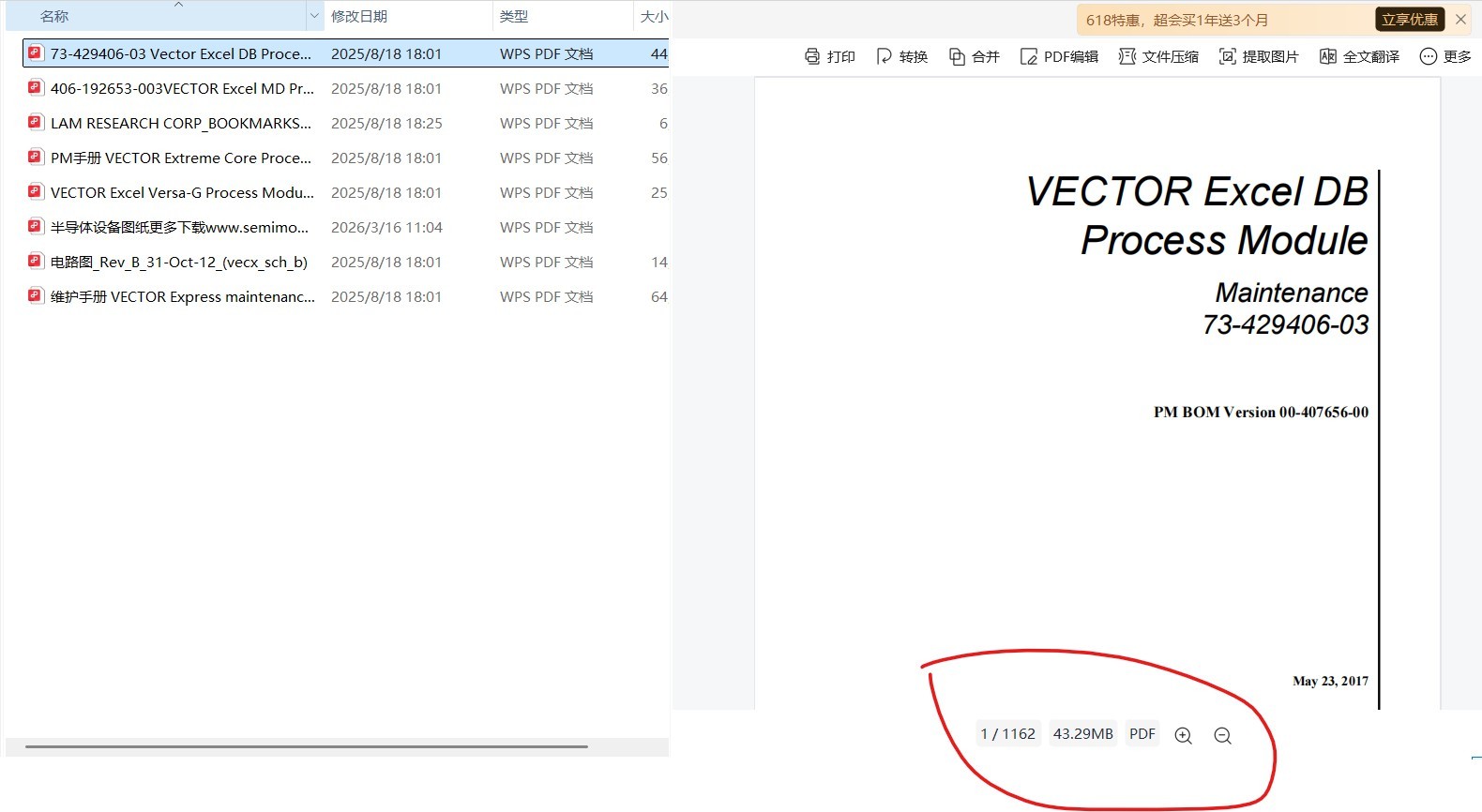

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
资料描述

全套资料非常详细,好几千页!

一、Lam Vector PECVD:12 寸(300mm)为主,200mm 也有,成熟制程(28nm–130nm)及先进封装 / 3D NAND 的介质薄膜沉积平台

  • 强项:SiO₂、Si₃N₄、低 k、高 k、TEOS、钝化层、硬掩模

核心技术

  • MSSD(多站序列沉积):4 腔 / 6 腔线性平台,晶圆依次过腔,产能高、均匀性好。

  • 独立晶圆加热 + 高密度等离子体:沉积速率快、薄膜致密、应力可控。

  • Vector DT(Dielectric Trench):专攻沟槽 / 高深宽比结构的保形沉积(3D NAND、TSV)。

代表型号(PECVD)

  • Vector Express:通用量产,4 腔,产能≈120 片 / 小时(300mm)。

  • Vector Extreme:高端,6 腔,低温 + 高均匀性,适合7–14nm低 k / 高 k。

  • Vector DT:背面 / 沟槽专用,3D NAND 存储器主力

二、Lam Vector 刻蚀 / 去胶(Etch/Ash,原 Novellus)

定位

  • 200/300mm,干法刻蚀 + 等离子体去胶(Ash)一体机,主打介质刻蚀、去胶、钝化层刻蚀,不做硅 / 金属主刻蚀(那是 2300 的活)。

核心技术

  • HDIC(高密度感应耦合)+ 双区腔体:等离子体密度高、边缘均匀性好、颗粒低。

  • HEPA(氦增强等离子体去胶):低温去胶,低损伤、高选择比,适合光阻 / 硬掩模去除。

刻蚀 / 去胶型号

  • Vector(标准版):6/8 寸,介质刻蚀(SiO₂、Si₃N₄)、去胶,速率≈1μm/min,均匀性 ±3%。

  • Vector Express:12 寸,量产型,刻蚀 + 去胶一体,产能≈200 片 / 小时。

  • Vector Extreme:高端 12 寸,ALE 原子层刻蚀能力,先进节点低 k / 高 k 刻蚀。

典型刻蚀参数(参考)

  • 晶圆:200/300mm

  • 源功率:0–2000W(ICP)

  • 偏置:0–1500W(RF)

  • 压力:1–10mTorr

  • 刻蚀速率:SiO₂≈0.8–1.2μm/min;Si₃N₄≈0.5–0.9μm/min

  • 均匀性:<2.5%(3σ)

  • 选择比:对光阻 > 30:1;对硬掩模 > 20:1


下载需要299金币 推广可免费下载
资料信息
资料ID :316
文件大小:216.54M
资料格式:pdf
相关说明:若下载有问题,请在右侧咨询在线客服! 本站资料由用户自行上传,如权利人发现存在误传其作品情形,请及时与本站联系。
