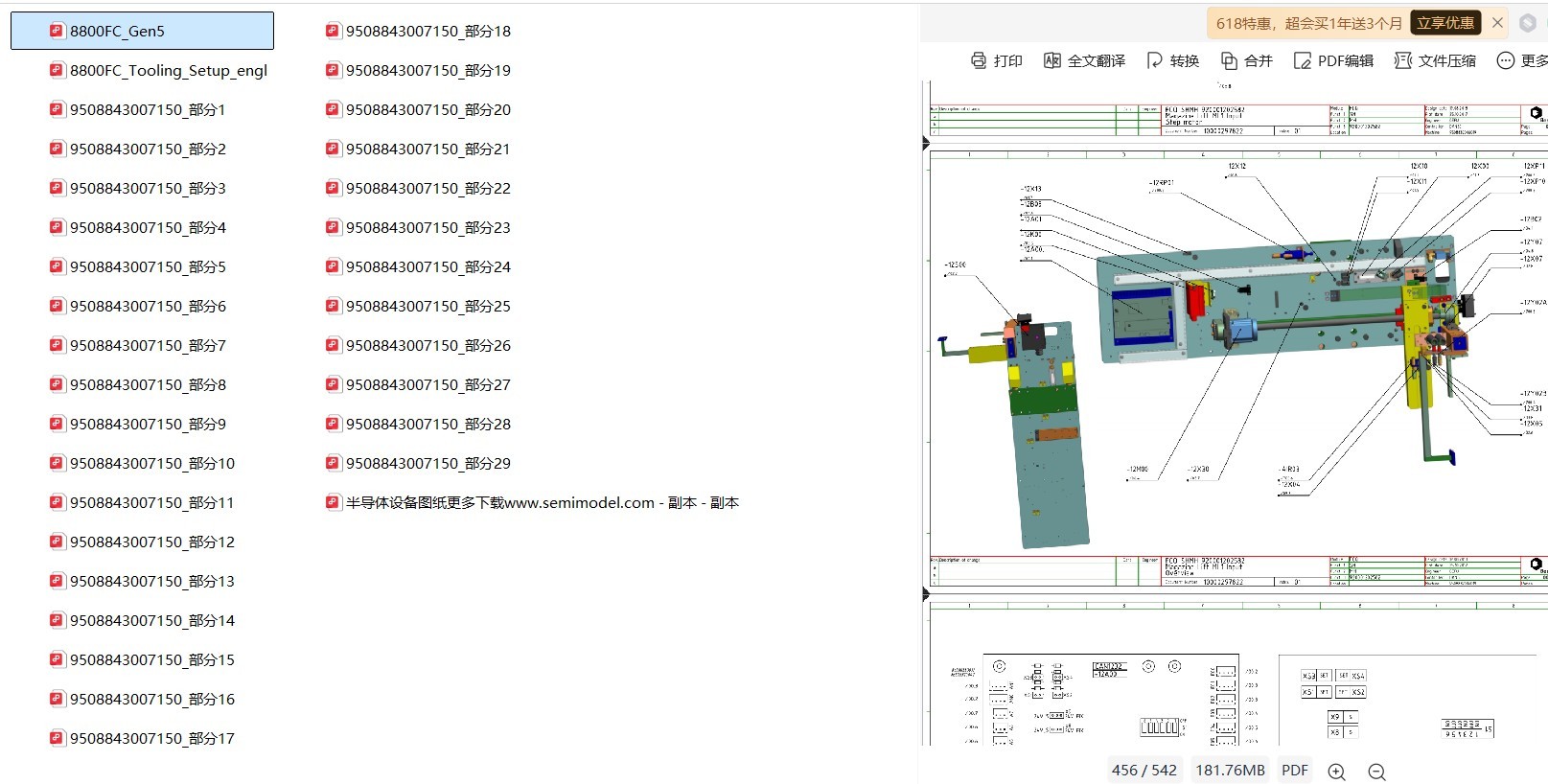

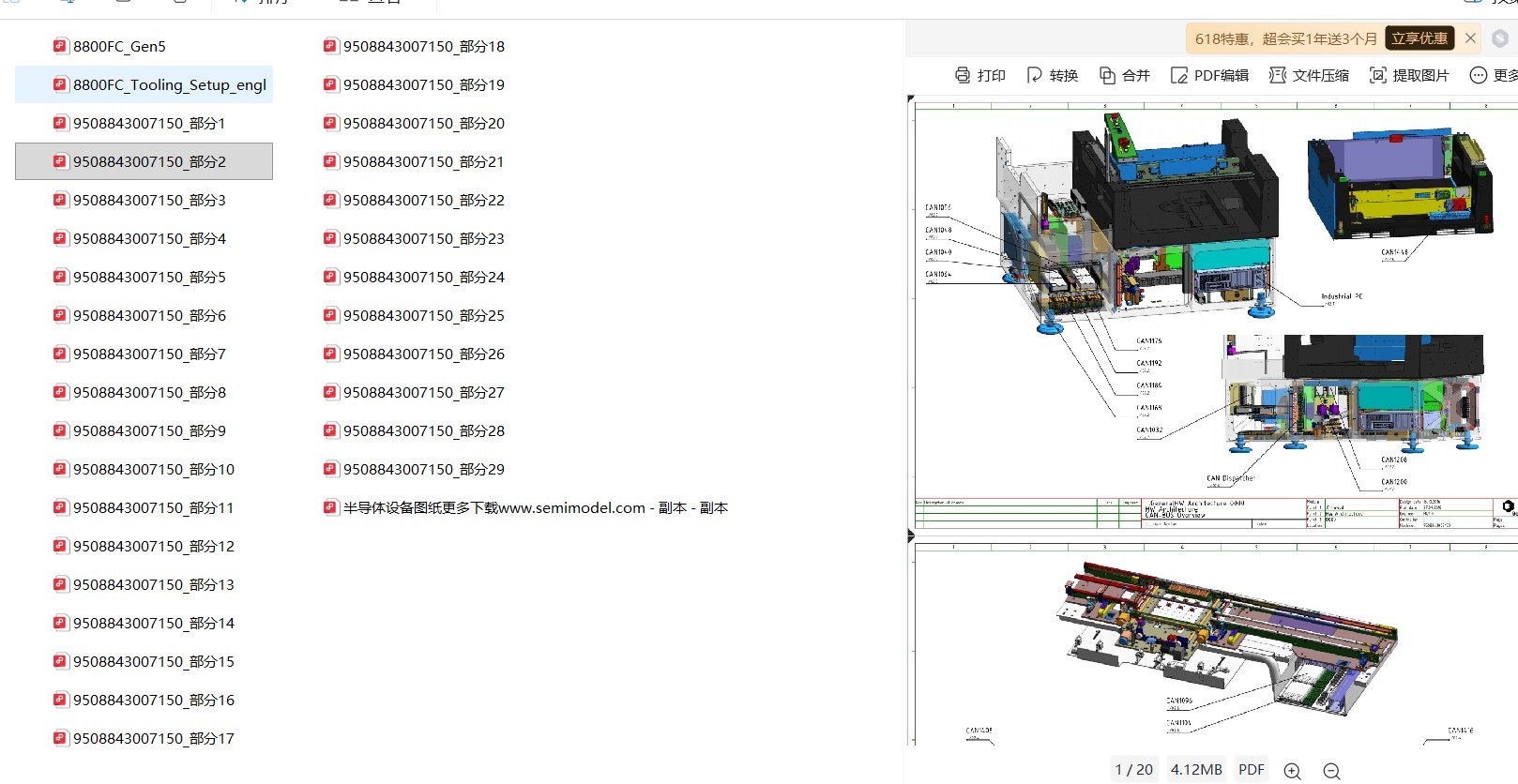

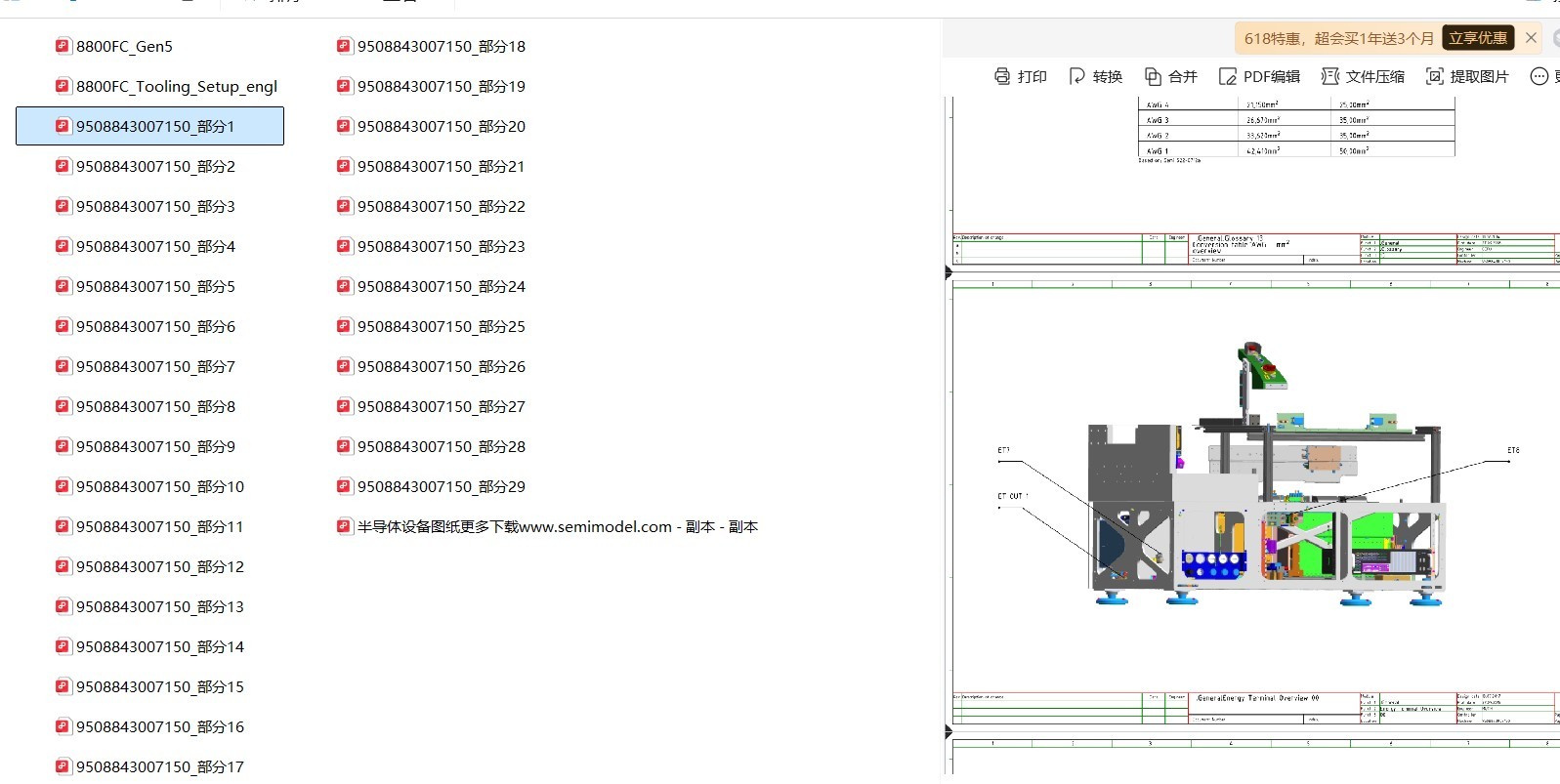

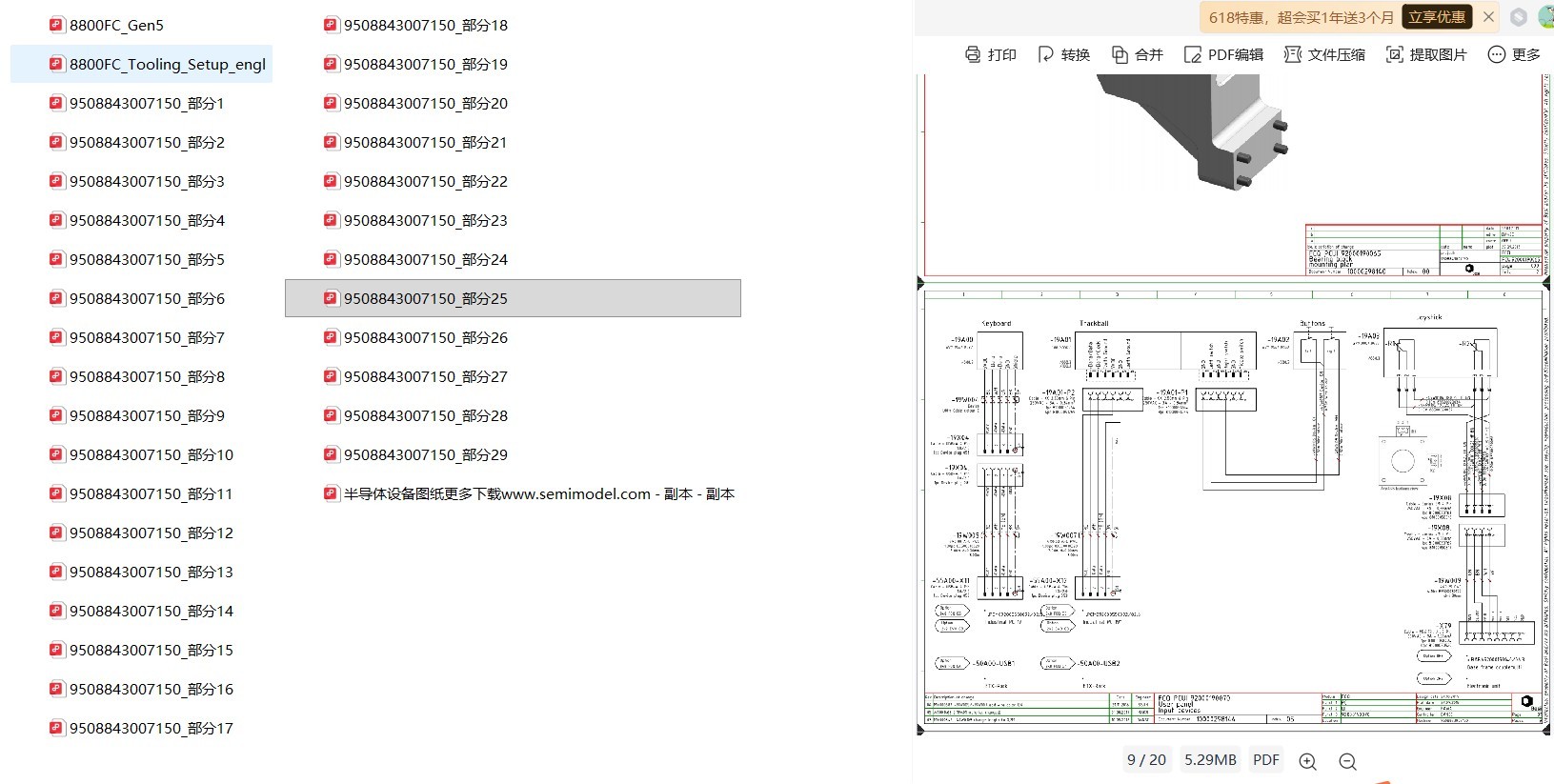

8800FC爆炸图 电气图！大量设备结构细节展示！具有仿制价值！
8800 FC 是当前量产级 FC 设备的性能标杆：兼顾 ±4μm 精度、16k UPH 产能、全流程良率控制 ，适合高端 IC 与功率器件大规模生产！
Datacon 8800 FC 是半导体行业经典的全自动高精度倒装键合（Flip Chip）设备，主打高产能、高良率、高灵活性，广泛用于高端 IC、功率器件及先进封装（如 2.5D/3D）量产。
8800 FC QUANTUM（基础版）：经典量产机型，±5μm@3σ，UPH 6k–9k。
advanced（进阶版）：CRYSTAL 玻璃助焊 + 同步检测，UPH 最高9,000。
hS（高速版，最新）：Quattro 四吸嘴，UPH 最高16,000，精度提升至 **±4μm@3σ**。
X/Y 定位精度：hS ±4μm；advanced ±5μm @3σ。
产能 UPH：hS 16,000；advanced 9,000（含助焊）。
键合力：0.5N–5N（50g–500g）。
芯片尺寸：hS 1–14mm；advanced 0.4–30mm
芯片厚度：hS 70μm–2mm；advanced 20μm–7mm
晶圆尺寸：8"/12"（适配 8"/12" frame）
基板类型：FR4、陶瓷、BGA、载带、引线框、晶圆载具
工作面积：13"×8"
视觉系统：hS 26MP，大视场（基板 16×16mm；晶圆 29×29mm）。
Quattro 多吸嘴（hS）：四吸嘴同步取放，产能翻倍，单位成本最低。
CRYSTAL 玻璃助焊（advanced）：专利玻璃平台，助焊 + 检测同步，减少等待、良率更高。
全流程良率控制：伪 X 光检查、键后快速检测、集群校准，量产良率 > 99.5%。
7 轴运动控制：X/Y/Θ 定位 + Z/W 键合 + A/B 自动调平，超薄 / 大芯片无压裂。
高端逻辑 / SoC：手机主芯片、AI 处理器（FC-BGA）。
功率半导体：SiC/GaN 模块、IGBT、MOSFET（FC 降低热阻）。
先进封装：2.5D/3D IC、TSV、超薄晶圆（<50μm）。
汽车电子：自动驾驶芯片、车载电源（高可靠）。
