AMAT Precision 5000(P5000)是应用材料在 1980 年代推出的初代量产型集群式(cluster)平台,真正把 “多腔体、真空内连续工艺” 做成商用标准,奠定了后续 Centura、Producer 等平台的架构思路。

二、平台架构(核心)

  • 布局:中央真空传送模块 + 最多4 个独立工艺腔

  • 传送:真空机械手,全程不破坏真空完成多道工序

  • Loadlock:双载片台,大气↔真空快速交换

  • 真空等级:基础压力 < 10⁻⁶ Torr

  • 产能:CVD 典型约60–80 片 / 小时

三、常见腔体类型(模块化)

P5000 最大特点是腔体可混搭,CVD / 刻蚀 / PVD 都能上:

1)CVD 腔(最经典)

  • Lamp Heated CVD:SACVD/BWCVD/TEOS/ 氮化硅

  • PE TEOS DxZ:等离子体 TEOS,ILD 常用

  • PE Silane DxZ:硅烷基 SiO₂、SiN

  • WxZ(钨 CVD):零边缘 exclusion,钨栓塞

2)刻蚀腔(RIE/MERIE)

  • Chamber B:介质刻蚀(SiO₂/SiN/ 光刻胶)

  • Chamber C:硅 / 多晶刻蚀,STI、浅结刻蚀

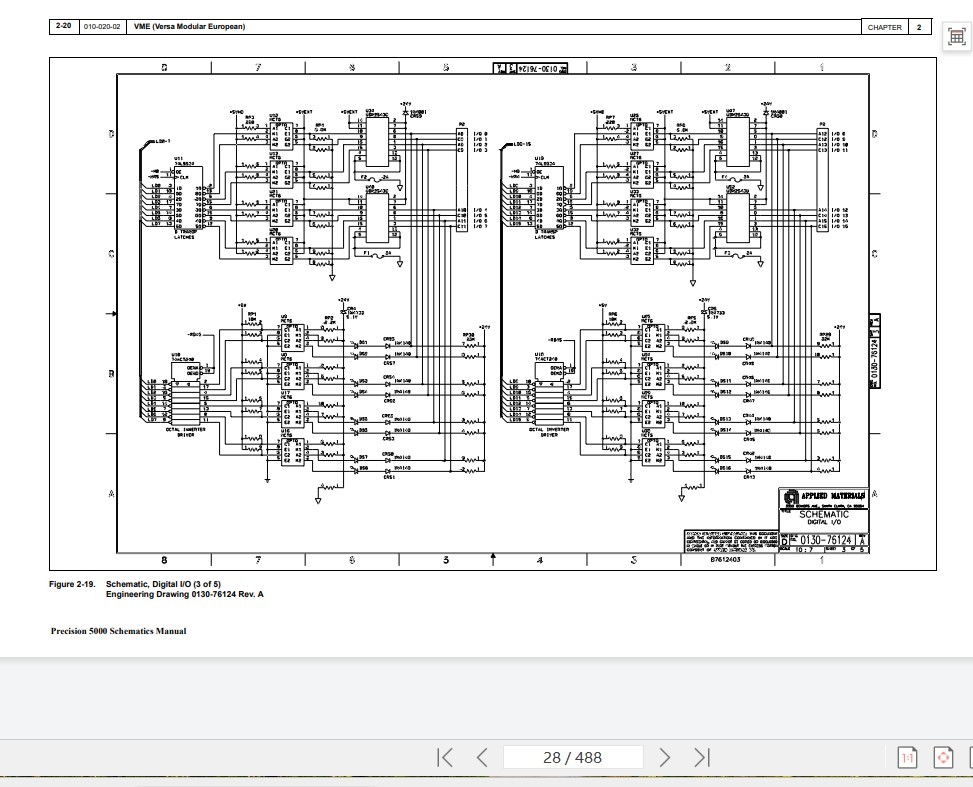

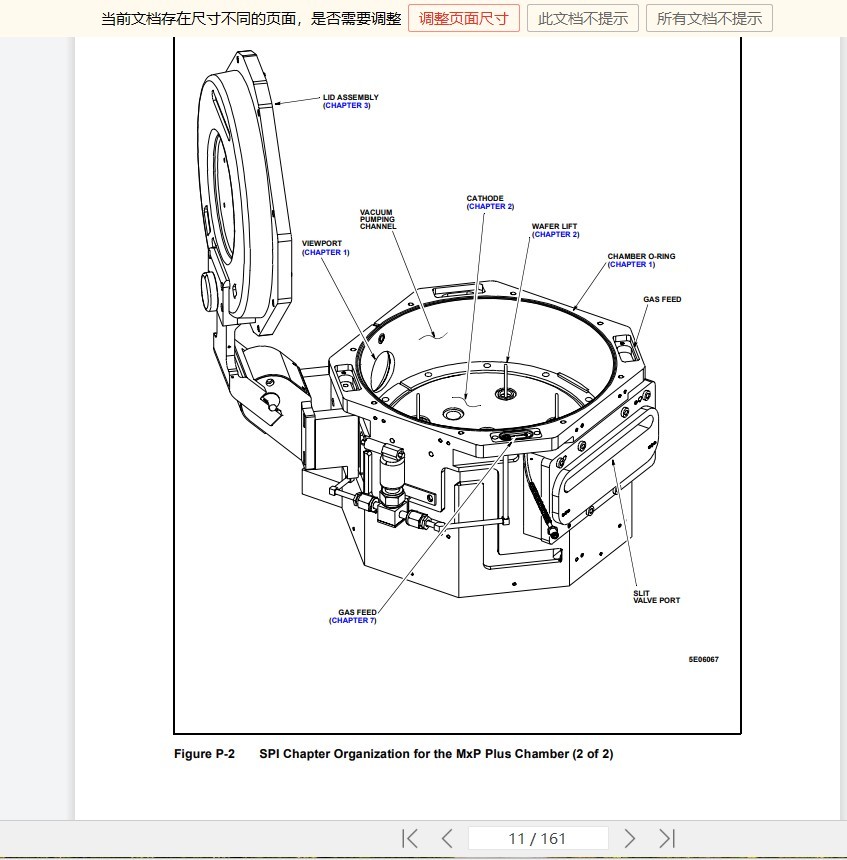

  • MxP/Super‑E:金属刻蚀(Al、TiW)

3)PVD 腔(后期常见)

  • 直流磁控溅射:Al、Ti、TiN、Ta/TaN

  • 最多 4 靶,可共溅射;厚度均匀性 ±3%

4)其他

  • ASP/ASP+:去胶 + 钝化(刻蚀后处理)

四、典型应用(成熟制程主力)

  • 逻辑 / 微处理器:≥0.13μm(130nm),Al 互连、ILD、STI、钝化

  • 存储(DRAM/NAND):栅介质、侧墙、钝化、钨接触

  • 功率器件 / IGBT:厚氧化层、钝化、金属化

  • MEMS / 模拟 / 射频:SiO₂、SiN、Al、TiN 等

  • 先进封装:200mm TSV、RDL、钝化
