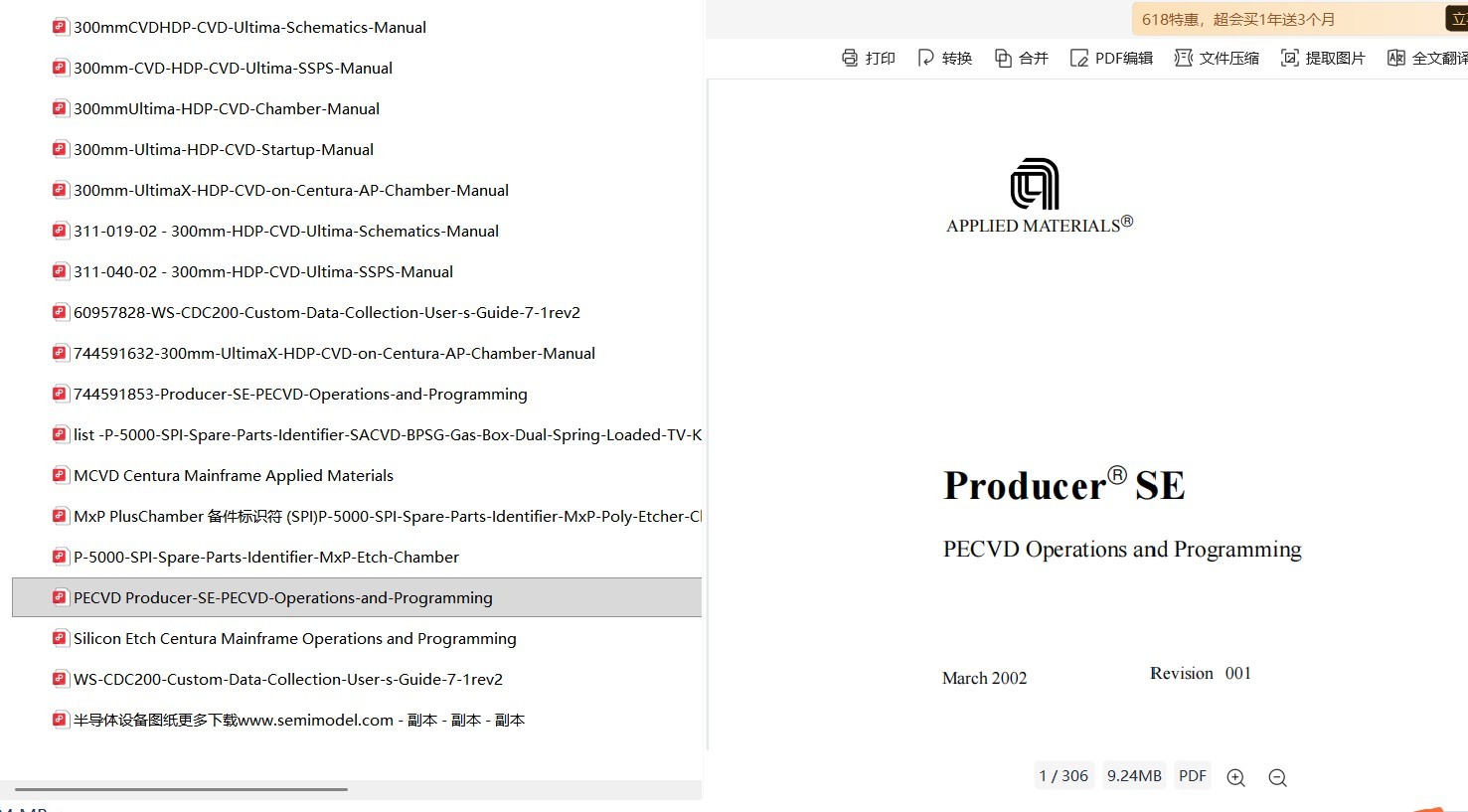

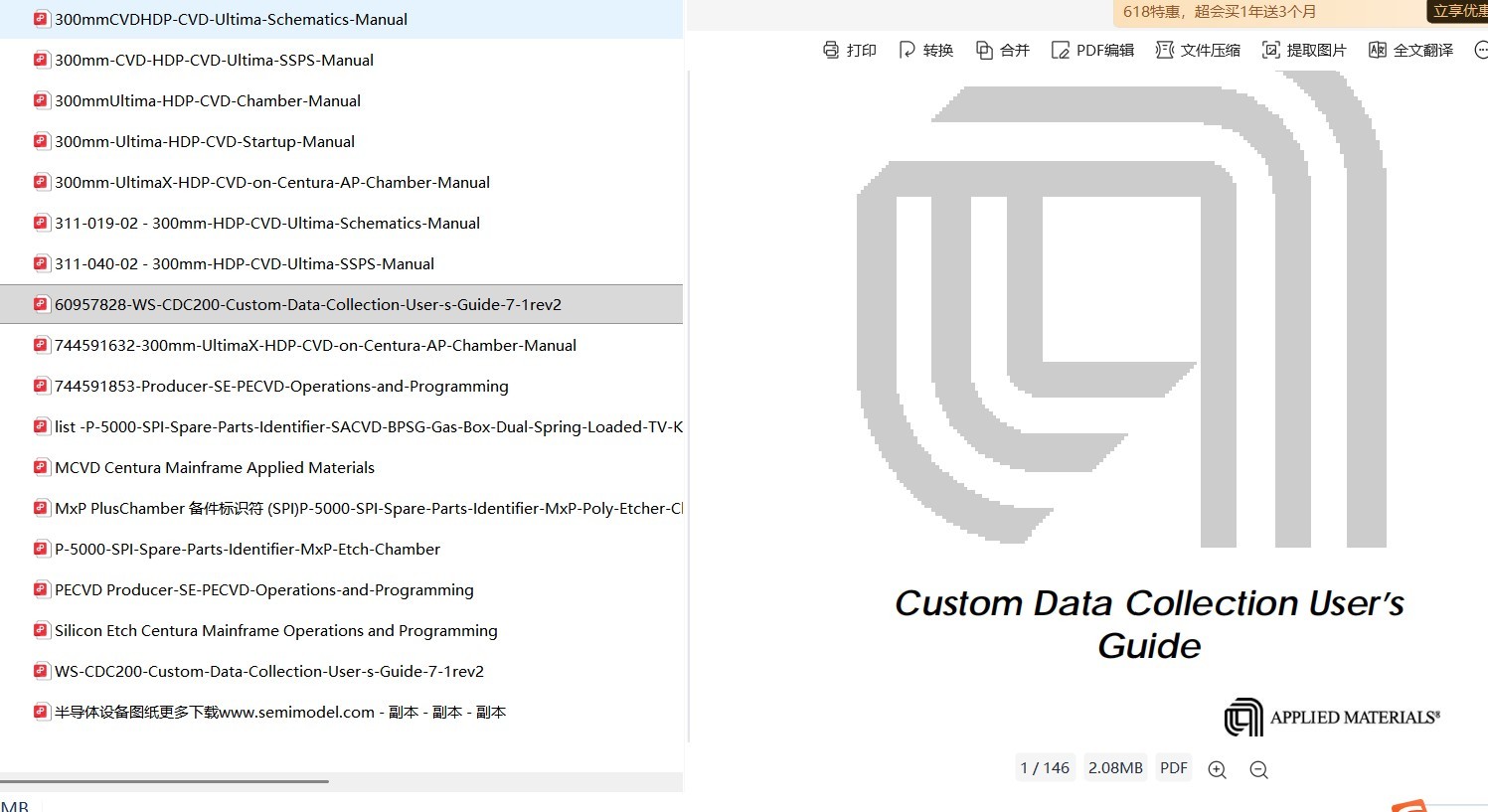

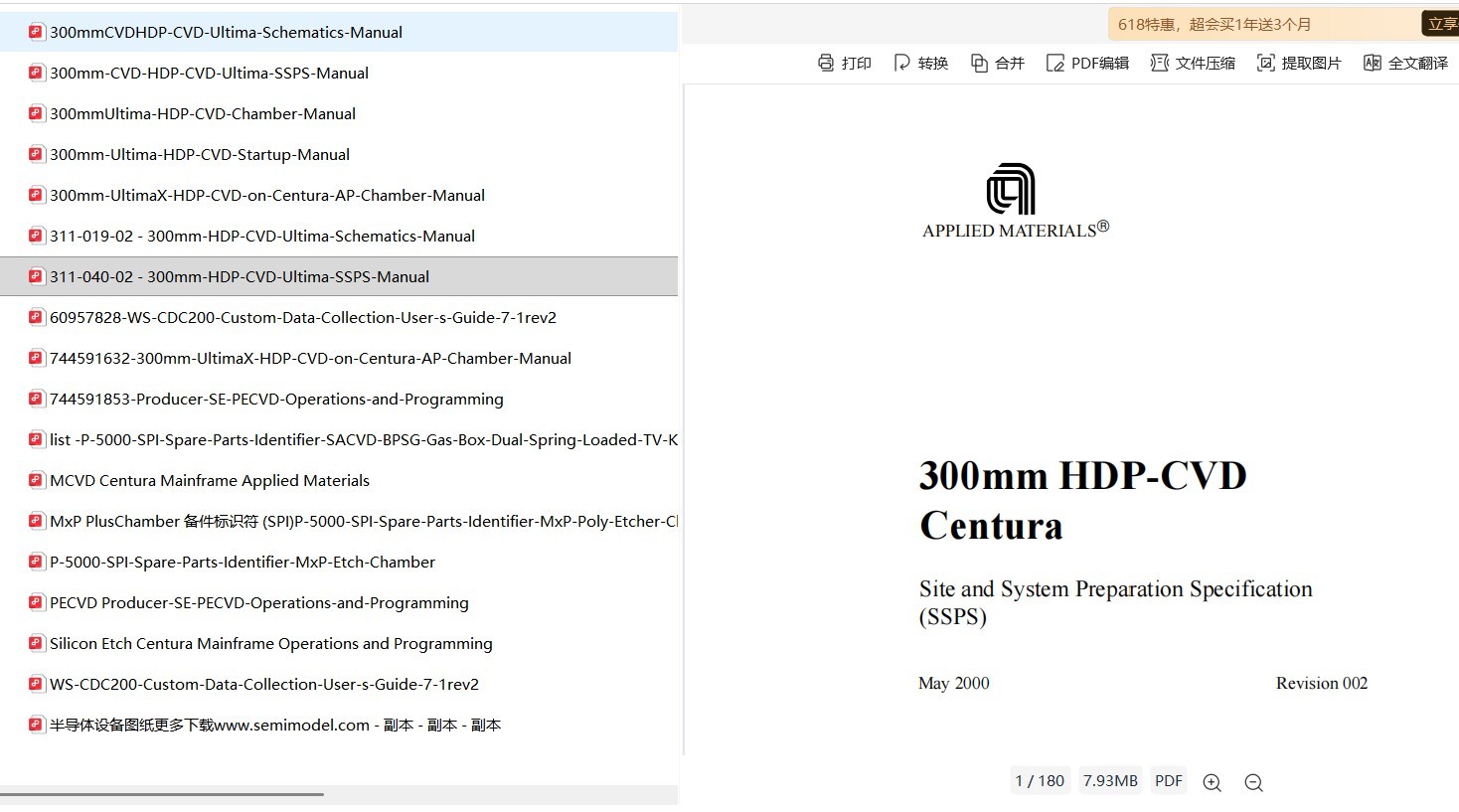

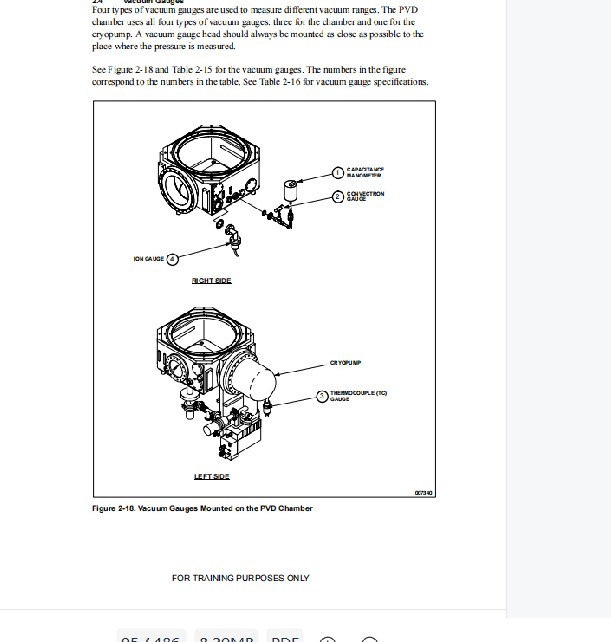

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
资料描述

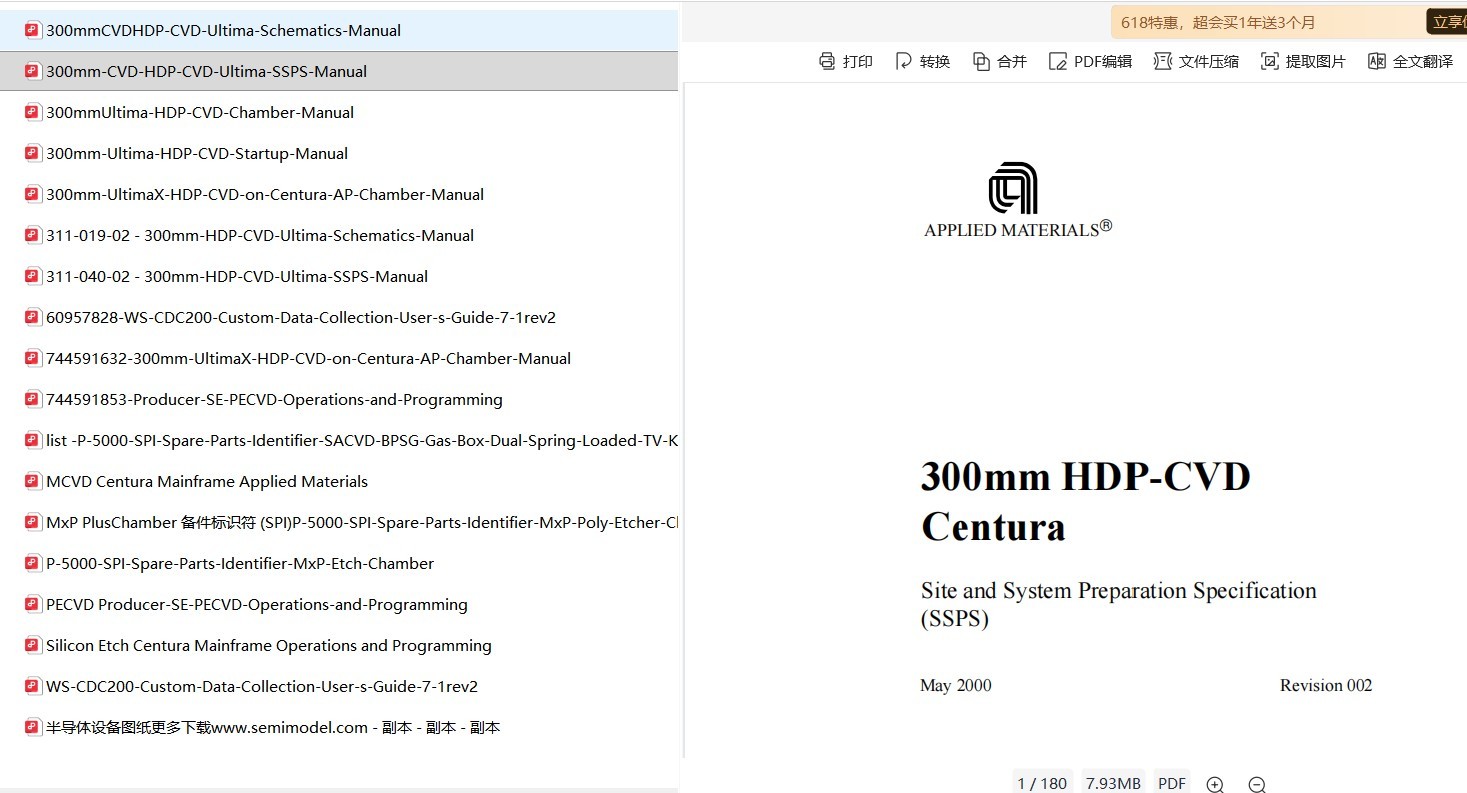

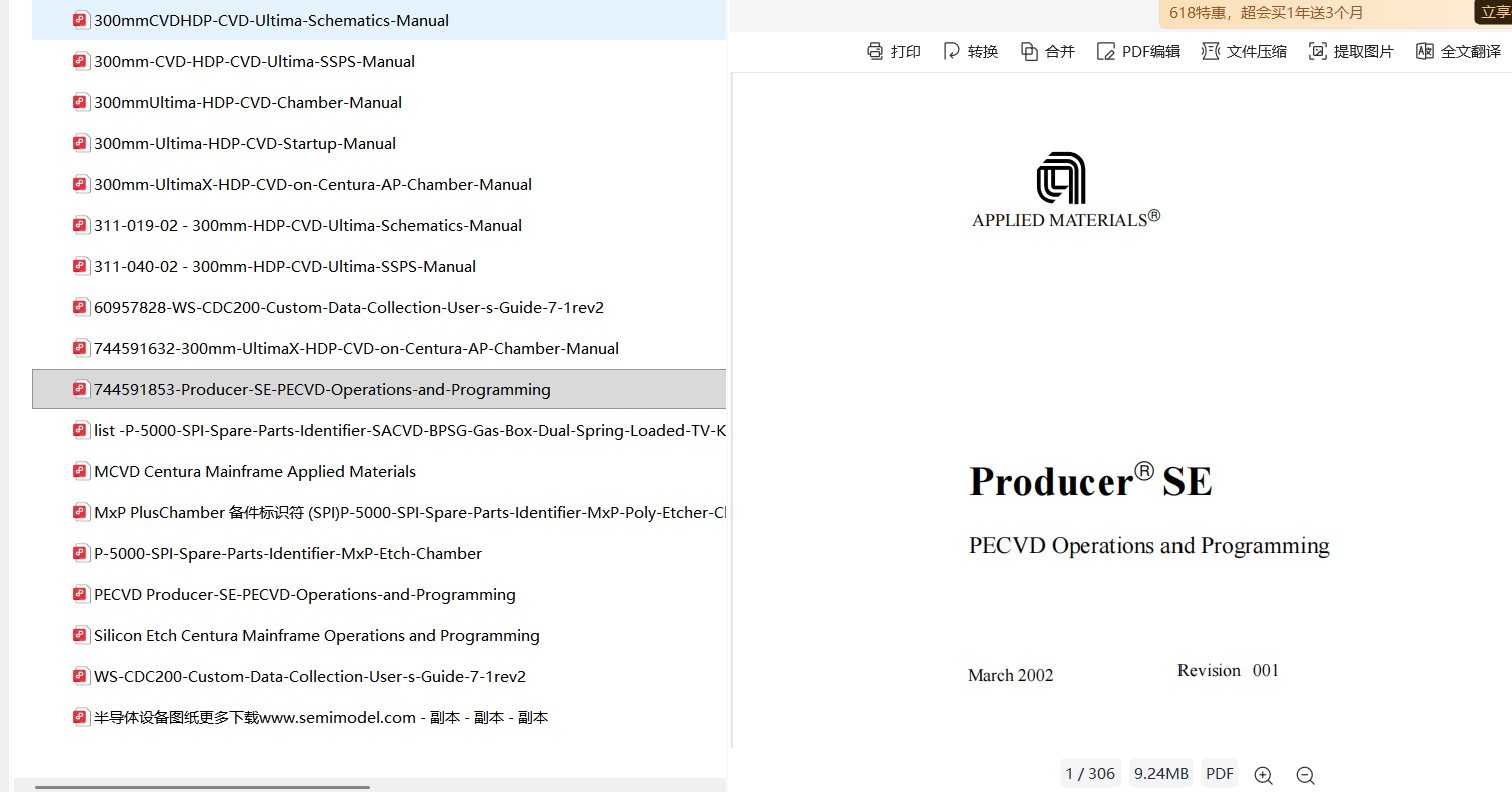

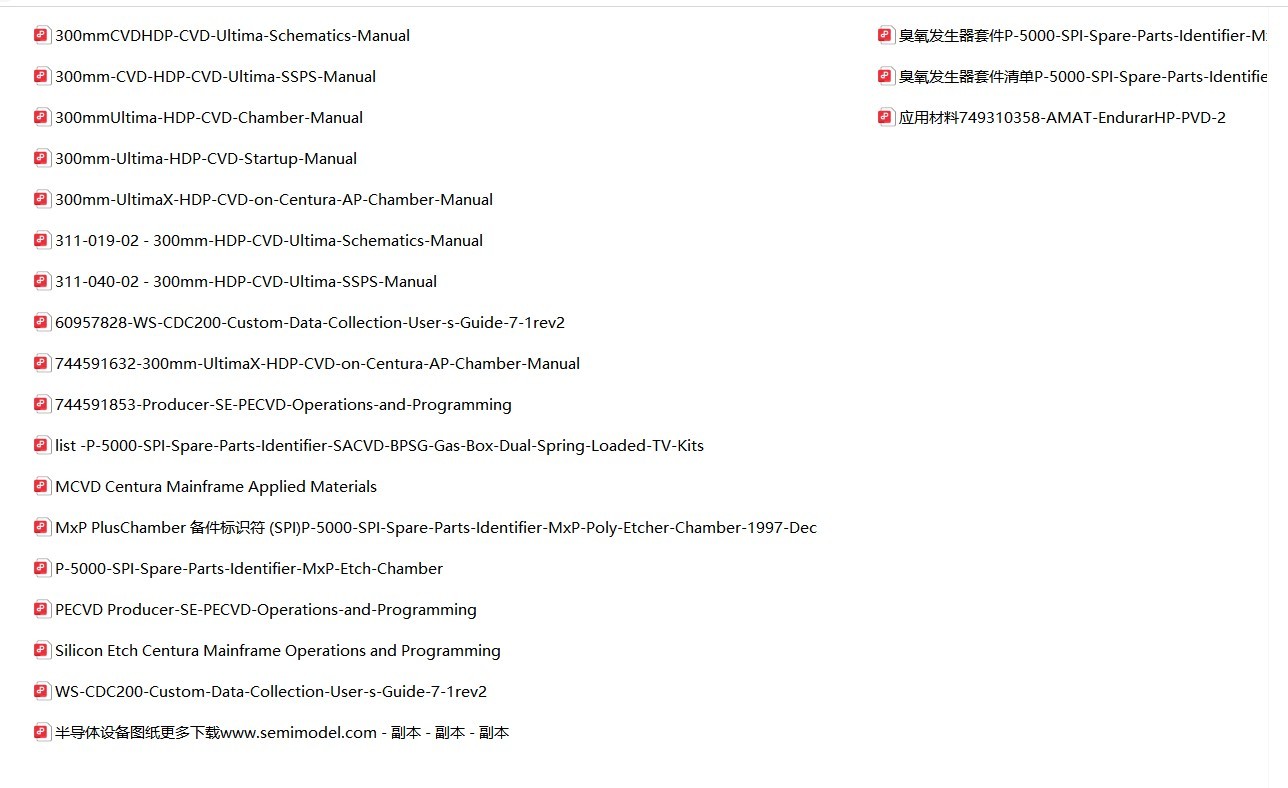

各种型号都有!都是详细的原装设备手册!

AMAT 是全球半导体 PVD 绝对龙头,市占率 80%+,核心为Endura 集群式平台(晶圆量产主力),辅以 Centura、Pika、Ioniq、AKT 面板 PVD 四大产品线,依靠磁控溅射技术实现金属 / 氮化物 / 氧化物薄膜沉积,覆盖从成熟制程→先进 3nm 逻辑、存储、功率、面板全场景。

一、核心机型分类:

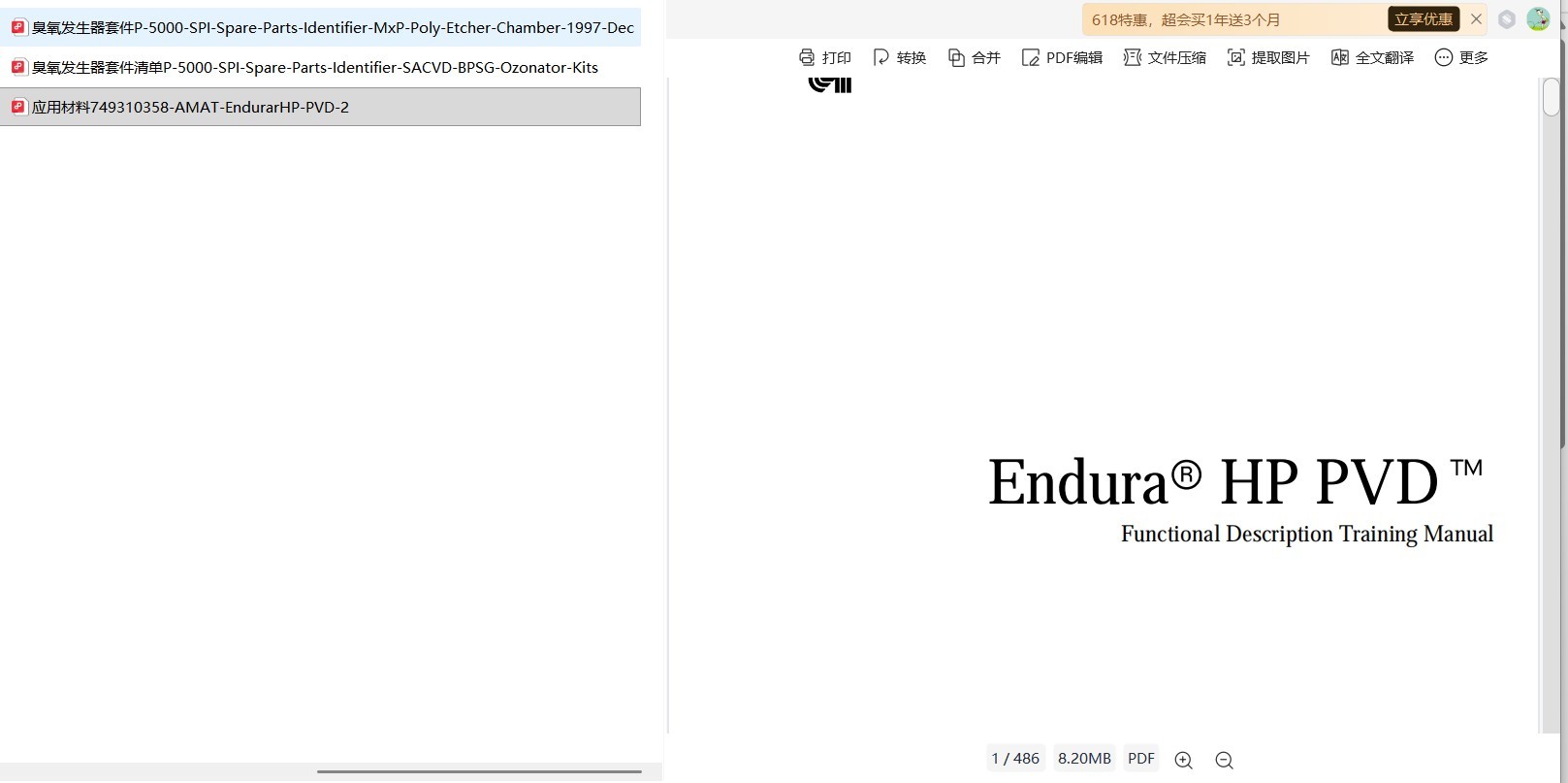

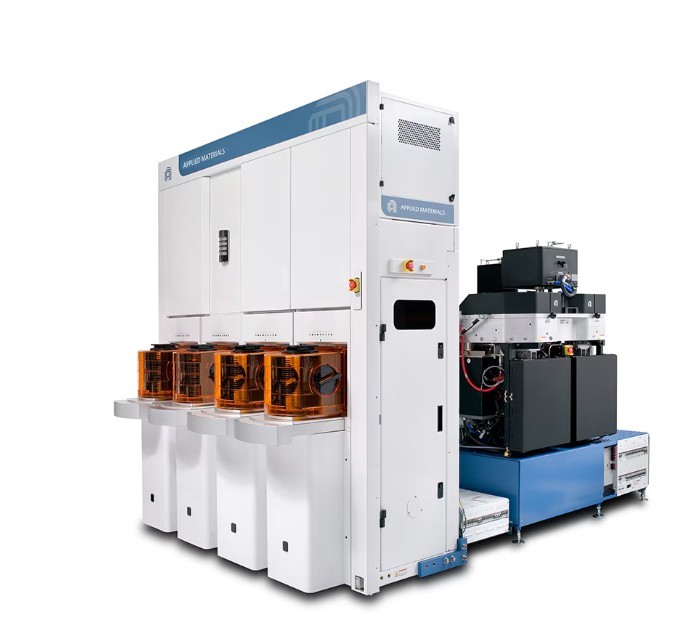

1.Endura(量产主力,150/200/300mm,行业标杆)

模块化集群真空平台,Loadlock→Degas→Preclean→PVD 沉积腔体串联集成,单台可搭载 6~12 个工艺腔,原位预处理 + 连续镀膜,是前道金属化标配。


腔体型号工艺用途适用制程镀膜材料
Cirrus HT/HTXTiN 阻挡 / 硬掩膜、Ti 粘附层7nm~28nmTi、TiN(拉应力高密度 TiN 解决多孔低 k 介质塌陷)
ALPSCo/Ni 硅化物、接触孔填充14nm~90nmCo、Ni,低压高离子化,高深宽比底部覆盖优异
Avenir RFPVD 射频溅射、高 K 金属栅、氧化物7nm~22nm金属栅、TaN、介质反应溅射
CuBS XTCu 互连阻挡 + 铜籽晶层3nm~28nmTaN/Cu,铜布线核心腔室
Ioniq(新一代)先进节点超低阻阻挡 / 籽晶,集成 Preclean+PVD3nm 及以下Co/Ru 替代传统 TaN,解决细线高阻难题
Impulse特种存储薄膜PCRAM/ReRAM/MRAMGST 相变材料、磁性多层膜

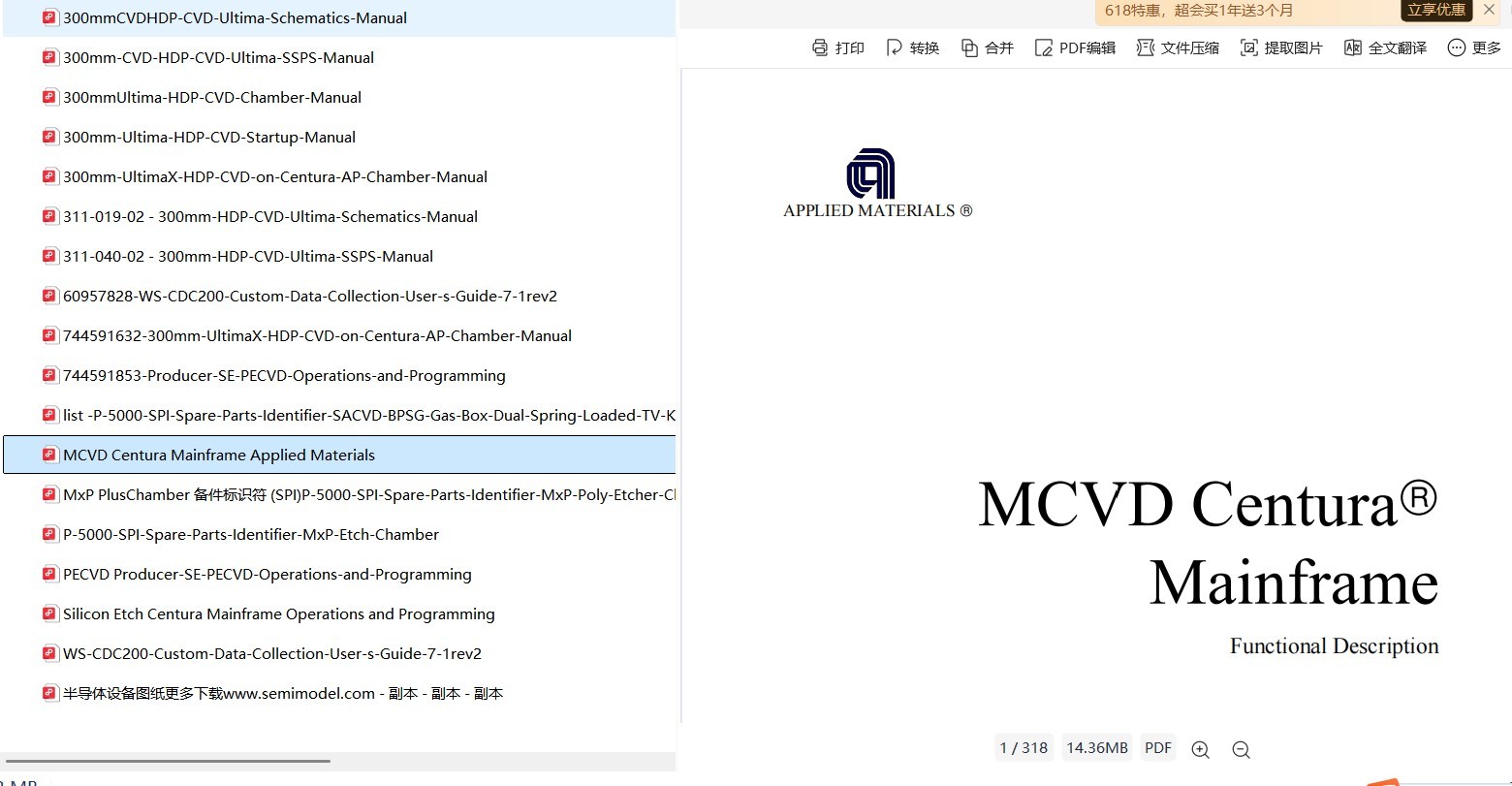

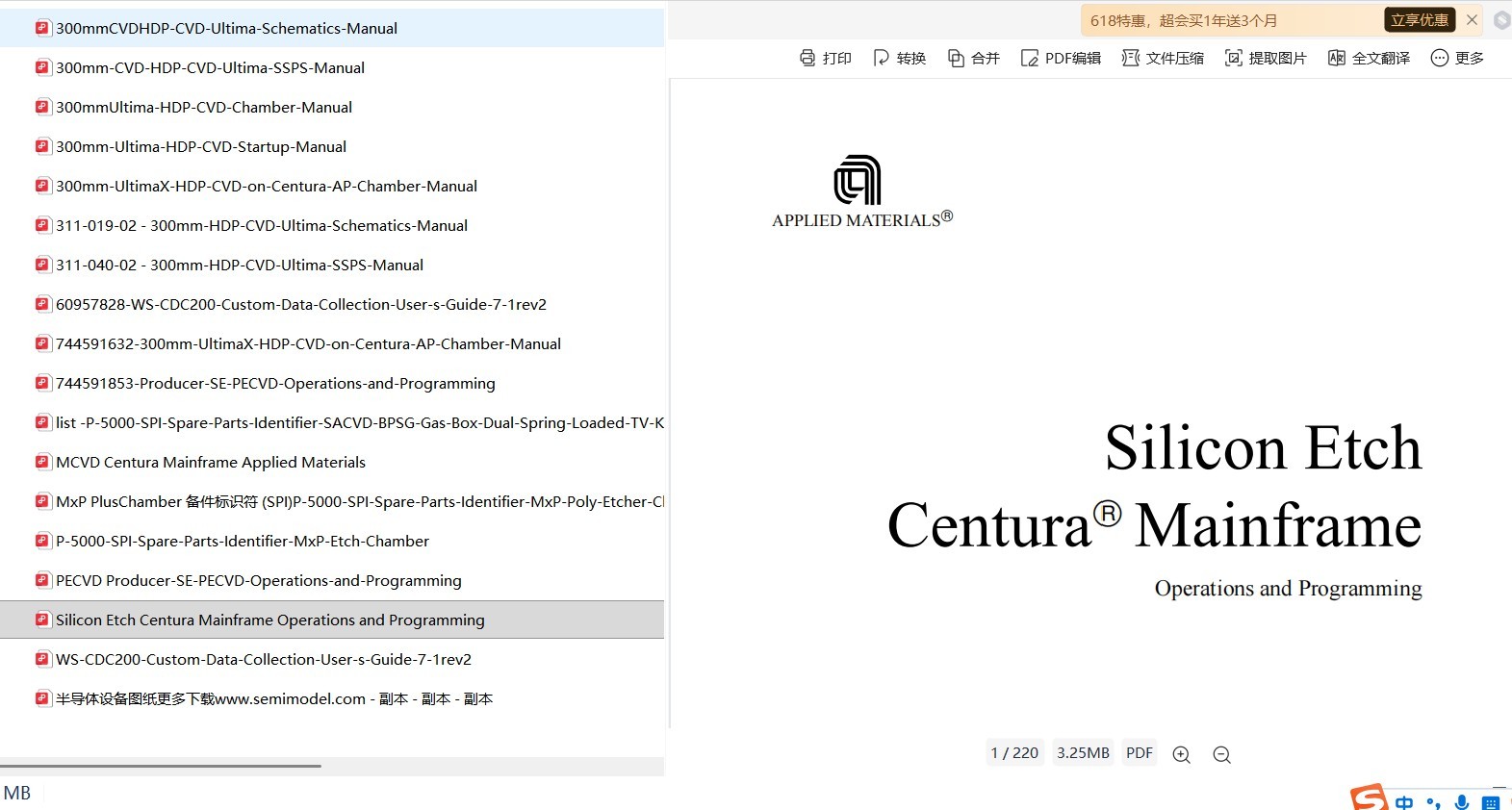

2.Centura(200mm 成熟线、功率器件 / 分立器件)

紧凑型集群平台,主打厚铝 (4~100μm)、功率器件金属化、IGBT 金属层,兼容厚膜低温工艺,MEMS、功率半导体主力机型。

3.Pika PVD(研发小批量)

紧凑型单机(单晶圆),体积小巧,DC/RF/ 脉冲 DC 兼容,高校、实验室、小批量研发,可共溅射合金、氧化物、III-V 晶圆镀膜

4.AKT-PiVot(面板显示专用 PVD,G6~G11 玻璃基板)

旋转阴极磁控溅射,高靶材利用率 (>70%),沉积ITO、IGZO 栅极、金属走线,LCD/OLED/TFT 产线标配。

下载需要19金币 推广可免费下载
资料信息
资料ID :279
文件大小:97.64M
资料格式:pdf
