以下是该报告的核心内容总结：
在 3D NAND 闪存制造过程中，随着芯片微型化和堆栈层数（Stack）的不断增加，传统的湿法蚀刻（主要使用高温磷酸）会因为液体的表面张력导致图案塌陷、渗透困难以及氧化物再生长等问题。
开发利用卤素基反应性自由基（Radical）的远程等离子体干法蚀刻工艺，在不损伤硅氧化物和多晶硅的前提下，实现对硅氮化物的高选择性、各向同성等离子体干法蚀刻，以克服湿法蚀刻的局限性。

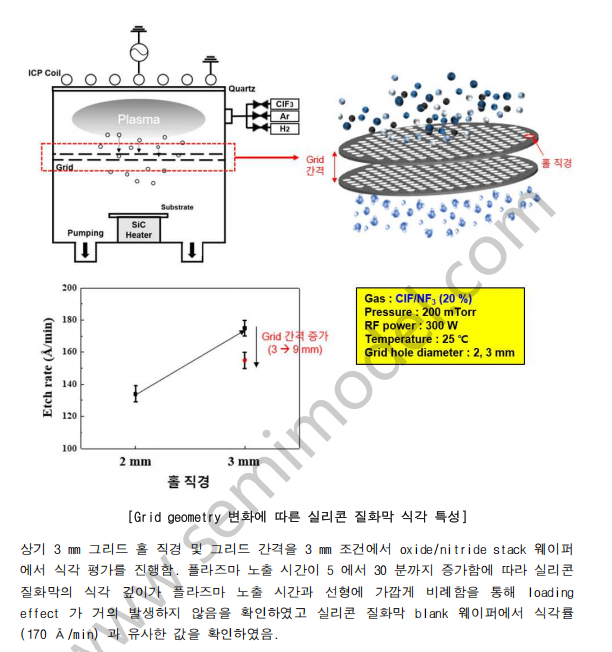

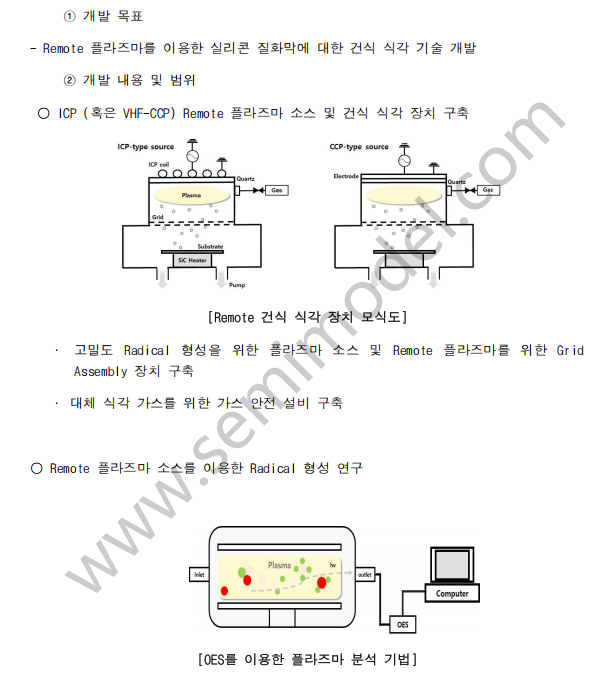

建立了多级网格（Grid）系统的远程等离子体源与干法蚀刻装置，有效去除了离子轰击，仅提取反应性自由基。

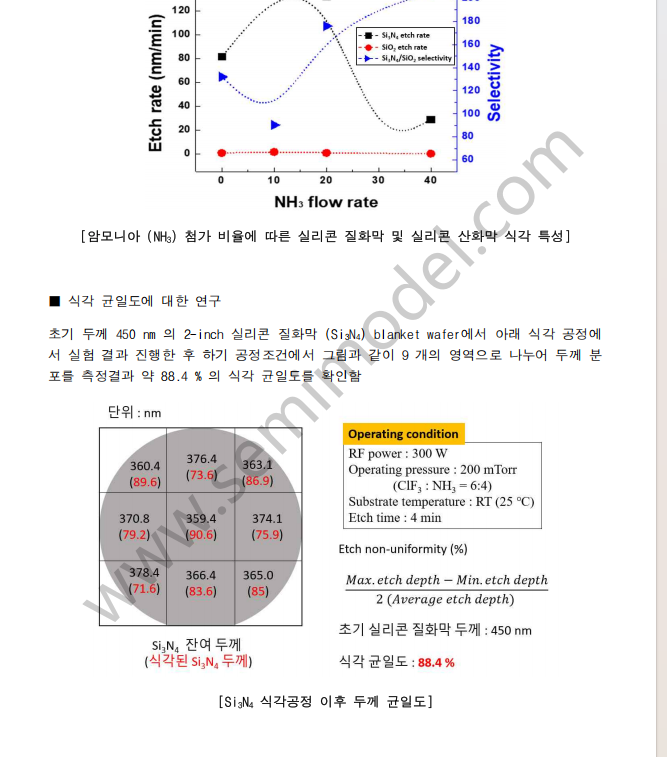

评估了单一气体及添加NH3 后的基础蚀刻特性，实现了较高的选择比。
研究了添加H2气体及 Cl_2/NF3 混合气体的效果，通过调节 ClF 比例显著改善了对硅氧化物的蚀刻选择比。

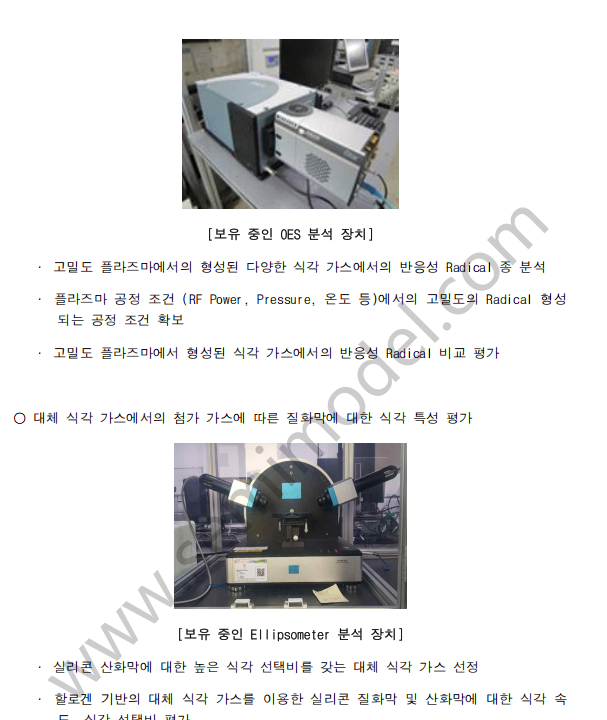

进行了 OES（光发射光谱）等离子体诊断以及 XPS 表面化学成分分析，明确了蚀刻反应机制。
评估了在 3D NAND 实际 ONO（氧化物-氮化物-氧化物）层叠结构中的应用性，确认在较深蚀刻深度下无明显的负载效应（Loading effect）。

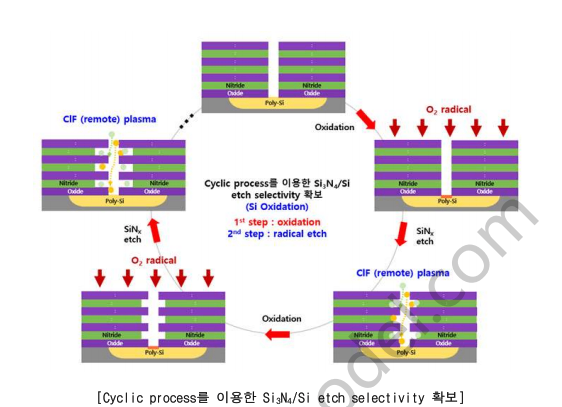

开发了 In-situ 循环（Cyclic）蚀刻工艺（结合O2自由基氧化与CIF 蚀刻），在保护硅氧化物的同时，对通道层多晶硅（Poly-Si）实现了近乎无限的选择比，防止了 Poly-Si 损耗。
蚀刻选择比：在基板温度为 -10℃ 的 $\text{CIF}$ 蚀刻条件下，实现了 超过 1000:1 的极高选择比（远超初期设定的目标）。
蚀刻速率：在 $CIF}/\text{NF_3 20\%)条件下，Si}_3\N}_4 蚀刻速率保持在150AA/min 以上。
蚀刻均匀度：达到了 96.1% 的高均匀度。
表面质量：蚀刻后表面残留的氟（F）杂质和原生氧化物生成比例极低（在 1nm 以下深度内 F 浓度大幅衰减）。
成功开发出能够替代传统湿法工艺的次世代干法蚀刻技术。通过远程等离子体与精细的自由基/温度控制，该技术能够有效应对未来超高层数（如 3D NAND 200层以上）的微细化制造需求，大幅提升半导体制造的良率和器件可靠性。
