硬核技术资料：探讨了面向3D半导体封装（如HBM、高带宽内存及多层芯片堆叠）的超精密热压键合设备及激光辅助键合设备的研发成果、性能指标、关键结构设计以及先进的热管理技术。

并重点聚焦于其中的热压键合设备研发技术与热管理技术：

 整体文档内容概述

随着人工智能、物联网、5G等技术的爆发，3D半导体封装（如TSV硅通孔技术、HBM高带宽内存）市场需求急剧增长。

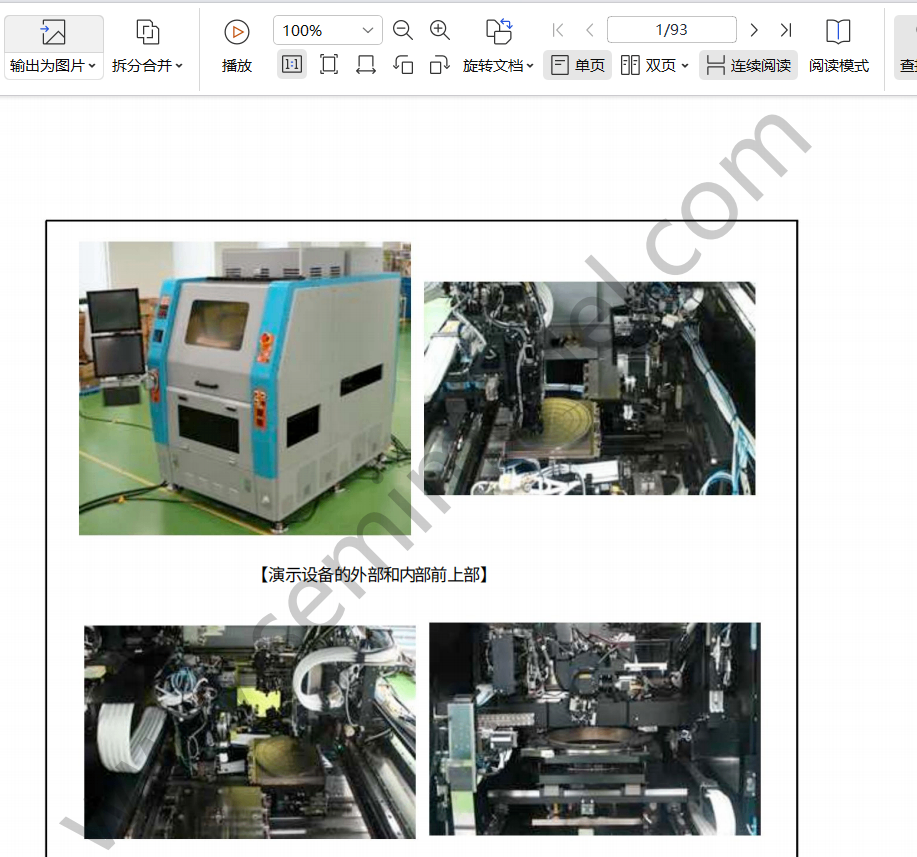

• 开发具备世界一流水平的“双/单头超精密热压堆叠设备”（如结合激光辅助与压力控制的新型量产机型）。

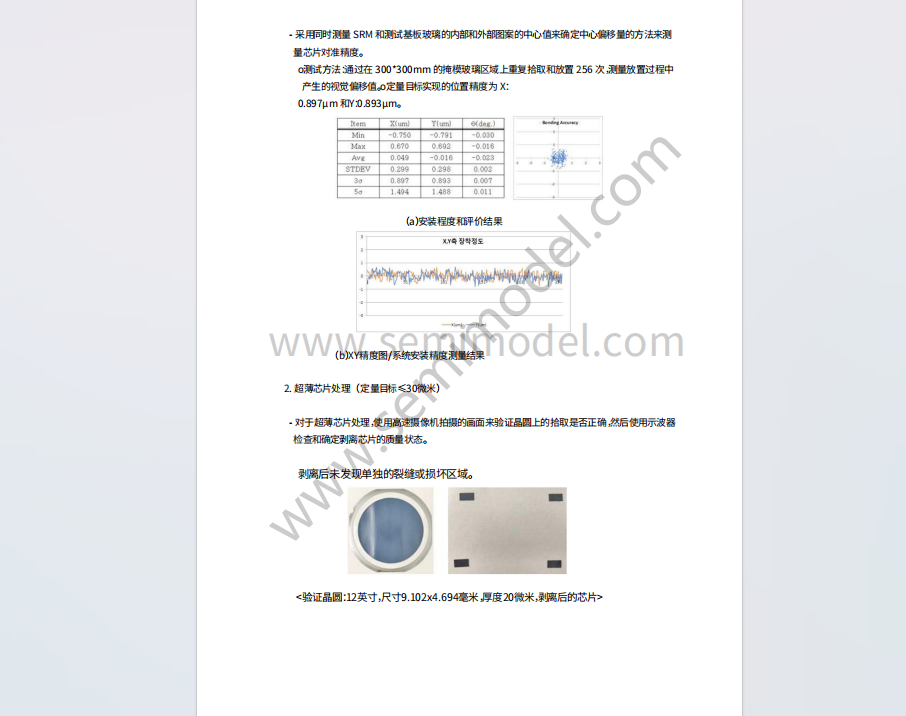

• 核心量化指标：芯片对准精度达到 2um（3sigma），超薄芯片处理能力 30um。

• 涵盖了设备机械框架设计（花岗岩基座、无芯直线电机、气浮主轴）、新型压头设计（集成VCM音圈电机、空气陀レー仪、红外测温仪）、振动干扰补偿控制算法及3D映射技术的开发。

热管理与功率传输专项研究：

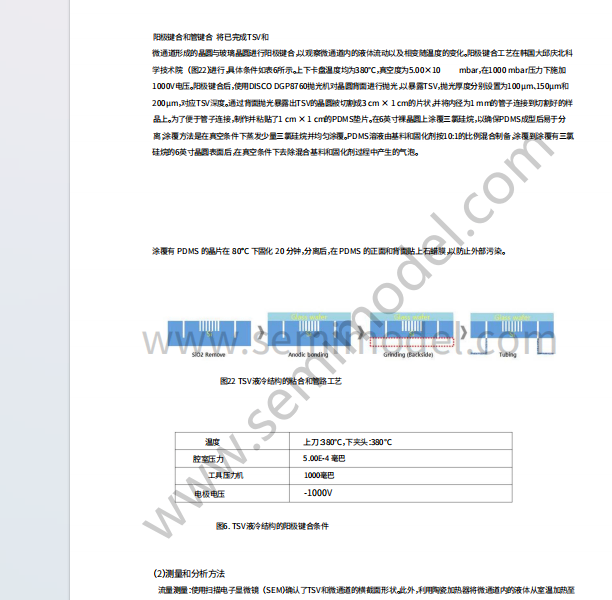

• 深入剖析了下一代堆叠器件面临的严重热阻与散热挑战，并提出了基于工艺和结构的创新解决方案（如通过硅通孔TSV、微通道液冷系统、铜-铜（Cu-Cu）键合界面优化等实现高效热管理）。

二、文档讲解：热压键合设备研发技术

超精密热压键合设备实现高精度与高效率兼顾，详细介绍了以下几项关键研发技术：

1. 高精度结构与运动控制系统设计

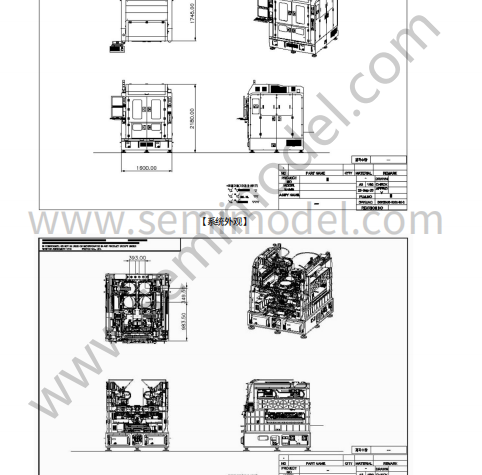

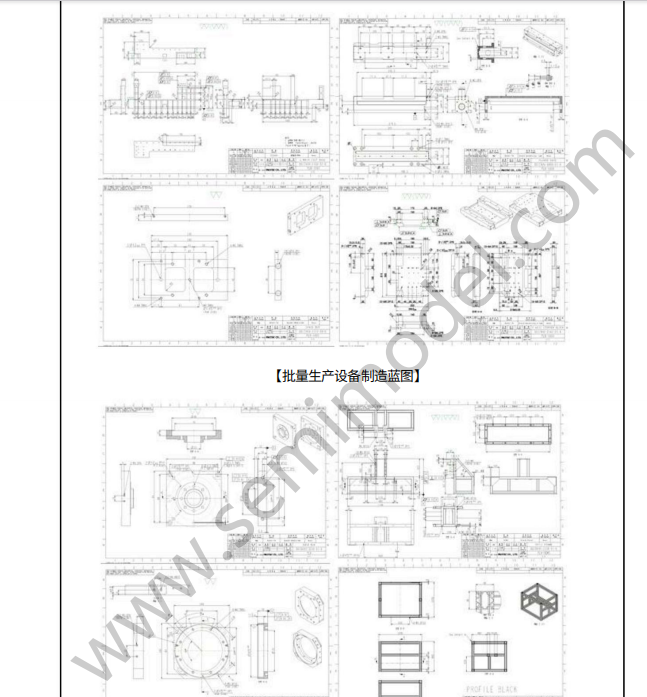

• 超高刚性机架与平台：设备整体采用花岗岩平板来确保超高精度的安装精度，并使用高强度铸件支撑龙门架，从机械结构上抑制热变形和外部机械振动。

• 无芯直线电机与倾斜台精细校正：XY轴采用无芯直线电机，有效防止了因齿槽效应（Cogging Effect）导致的定位精度下降；同时结合枢轴（Pivot）中心与楔形台（Wedge Stage）组合，实现了自动平面定位（Tx, Ty方向高度微调与倾斜补偿）。

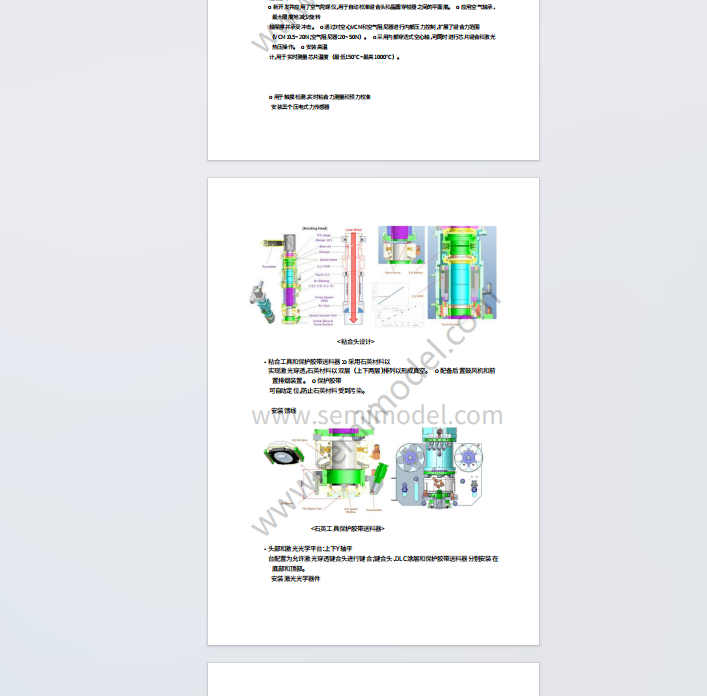

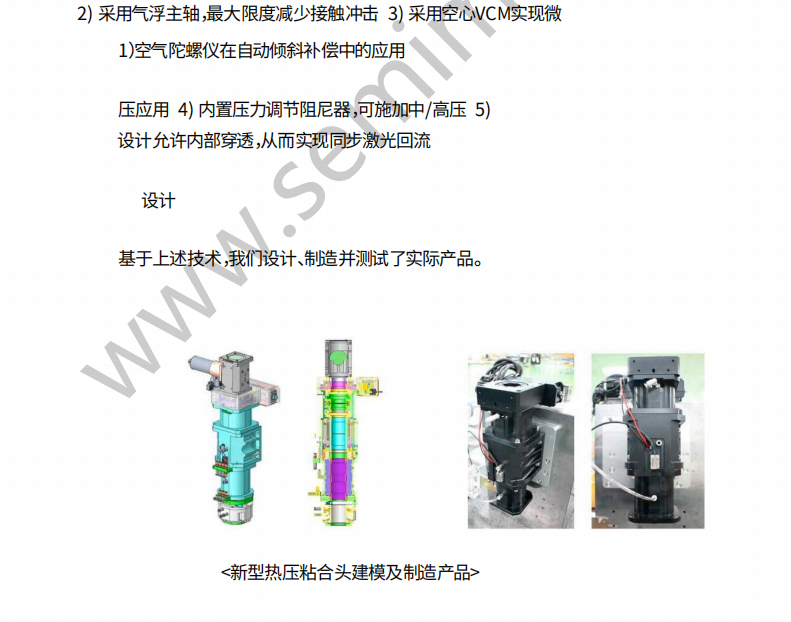

2. 新型复合键合头设计

针对传统日系设备单头结构刚性好但效率低、或多头结构易受干扰的痛点，项目自主研发了集成化程度极高的多功能新型热压头：

• 空气陀螺仪：用于自动校准键合头与晶圆传输台之间的平面度。

• 空气轴承与空心VCM（音圈电机）：最大程度减少旋转轴摩擦，并通过空心VCM实现微压应用（0.5~20N），配合空气阻尼器可将键合力范围扩展至中/高压（20~50N），满足不同材料的载荷需求。

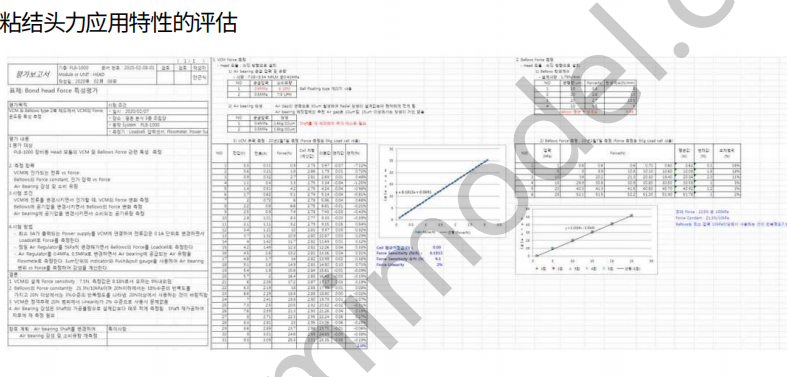

• 内部穿透式设计与实时监控：采用内部穿透式空心轴，可同时进行芯片键合与激光回流加热；集成高温计，可实时测量芯片温度；并安装三个压电式力传感器，用于触摸检测、实时载荷测量和预力校准。

3. 智能补偿算法与视觉映射技术

• 运动算法升级：将传统的双线性运动算法升级为双三次风格，基于三次方程执行龙门架XY运动轨迹升级，大幅提高了运动平稳性与对准精度。

• 3D映射技术与误差补偿：

  • 芯片堆叠Z轴映射：当芯片逐层堆叠时，视觉对焦面会发生变化。系统通过分析自动对焦过程中识别出的失焦图像（SRM图像）测量位置值，对XY轴偏移进行补偿。

  • 热变形与相对误差校正：通过在工作台安装相机校准掩模板及基准标记（Fiducial Mark），实时检测并覆盖地图数据，消除因热膨胀引起的顶部和底部相机相对误差及结构变形。
