在极紫外（EUV）光刻技术的产业链中，光掩模空白版的制造是整个工艺中最具挑战性的环节之一。美国 Veeco（维易科） 公司的离子束沉积技术，尤其是其 Nexus IBD-LDD（Low Defect Density）系统，长期以来被业界公认为生产高端 EUV 光掩模多层膜的工艺标准。
以下是关于 EUV 光掩模与 Veeco 离子束沉积技术的核心解析：
EUV 光掩模本质上是一个高反射率的布拉格反射镜（Bragg Reflector），通常由多达 40~50 对交替重叠的钼/硅（Mo/Si）多层膜组成，顶部通常还覆盖有一层钌（Ru）保护层（Capping Layer）。这对薄膜制造提出了极端苛刻的要求：
超低缺陷密度：EUV 掩模上的微小颗粒或缺陷是无法修复的“致命缺陷”（Killer Defects），会直接转印到硅片上。
极高的界面平整度：Mo/Si 界面必须极其陡峭和平滑，以确保 EUV 光的高反射率（通常要求反射率 $>67\%$）。
严格的厚度均匀性：中心波长反射率（CWL）的重复性和均匀性偏差需控制在极小范围内（$<0.2\%$）。

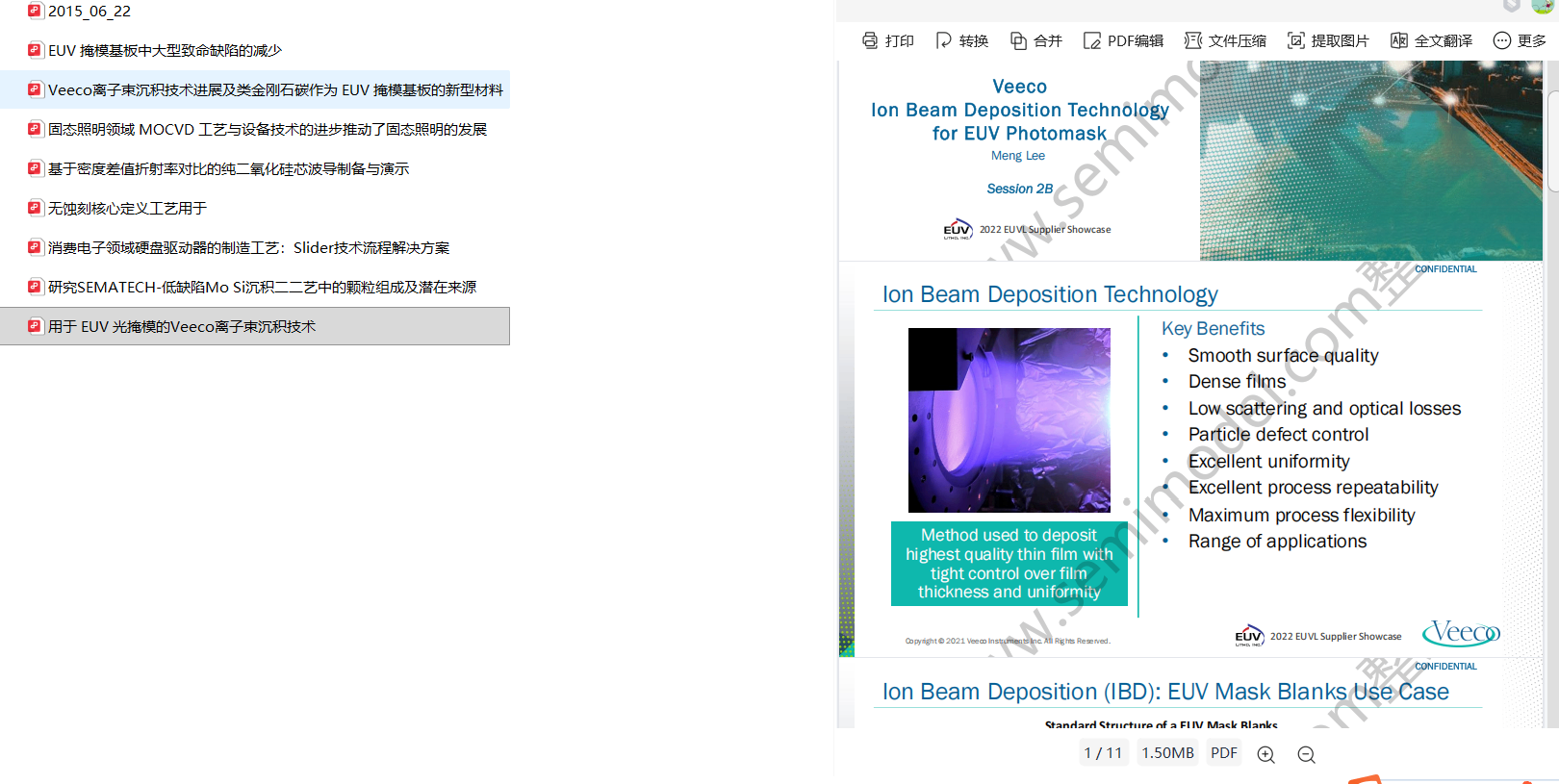

传统磁控溅射（Sputtering）由于等离子体密度、能量分布及颗粒控制的局限，难以满足节点演进的需求。而 Veeco 的离子束沉积（IBD）技术具有独特的优势：
远程等离子体与基底隔离：轰击靶材的离子源与基底物理隔离，基底不直接暴露在强等离子体中，大幅减少了由于等离子体诱导产生的颗粒污染。
低压与单能离子束：可在低压环境下工作，精确控制轰击离子的能量，从而减小界面粗糙度，实现原子级别的精准沉积。
极低的沉积速率控制：能够有效避免对基底原有微小缺陷的“装饰效应（Decoration）”，保证多层膜整体的高度平坦化。

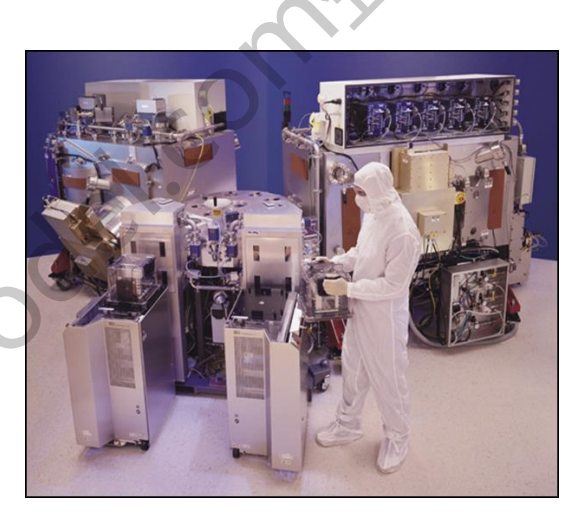

Veeco 的 Nexus IBD-LDD 系统专为满足先进制程（如 5nm、3nm 及更先进的 2nm 节点）的掩模空白版制造而设计：
多靶材配置与转塔设计：真空室内可同时容纳多个大尺寸靶材（如 Si、Mo、Ru 等），通过精确的机械转塔与束流控制，实现多层膜与顶层保护层的一体化连续沉积。

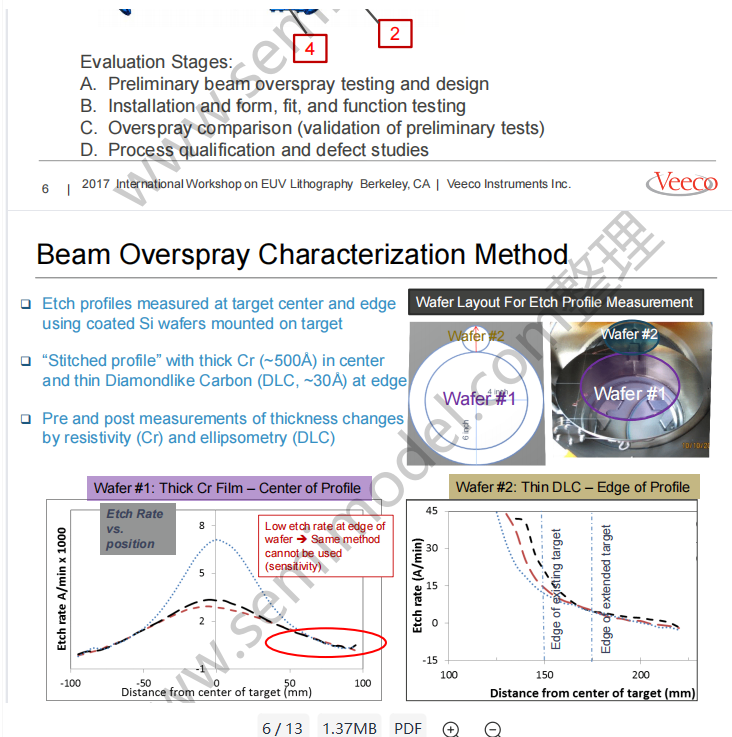

先进的沾污与颗粒控制：采用优化的屏蔽设计、优化的气流组织以及静电卡盘（ESC）固持技术，将系统自身产生的微粒降到最低，实现亚 70nm 甚至更低缺陷级别的突破。
原位平坦化与辅助源（如 PAM 模块）：部分高级系统结合了离子束抛光/刻蚀技术（Ion Beam Etching/Smoothing），能够对基底表面的微小凹坑或凸起进行原位平滑化处理，进一步提高初始空白版的合格率。

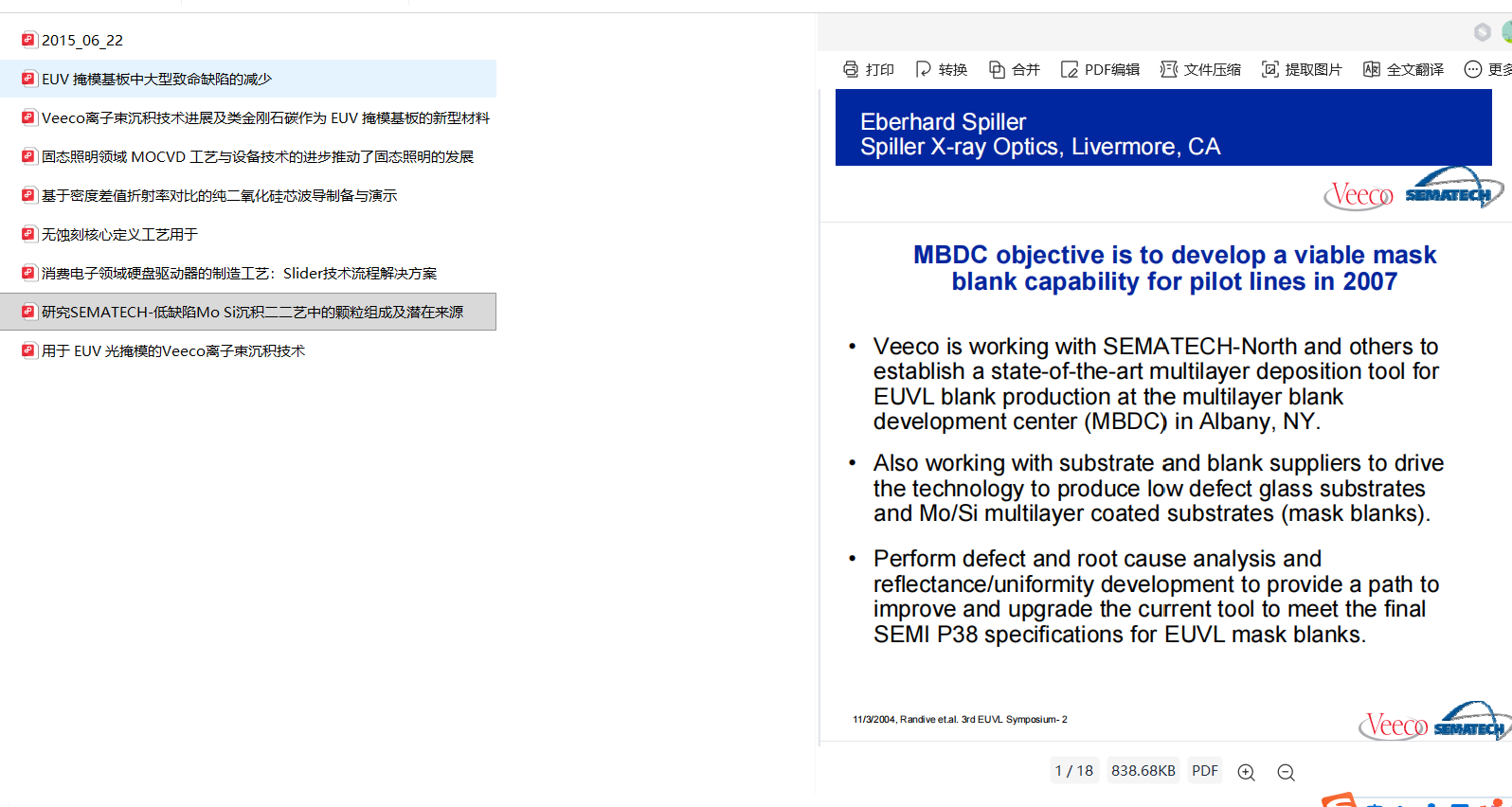

市场统治地位：全球主流的 EUV 光掩模空白版商业制造商和科研机构（如面向半导体前沿的各大掩模厂及研究所）多采用 Veeco 的 IBD 平台来生产 Mo/Si 多层膜和 Ru 保护层。
面向未来的技术延伸：随着逻辑芯片向 2nm 及更先进节点迈进，Veeco 持续推进 IBD 技术的迭代，不仅用于传统的掩模空白版，还积极拓展至 EUV 动态掩模护膜（Pellicle）的核心材料（如金属硅化物、碳纳米管 CNT 封装层等）的薄膜沉积，以满足高功率 EUV 光刻机对抗热负载和高透光率的全新要求。
