以下是该文档的详细内容总结：

一、 项目背景与技术重要性

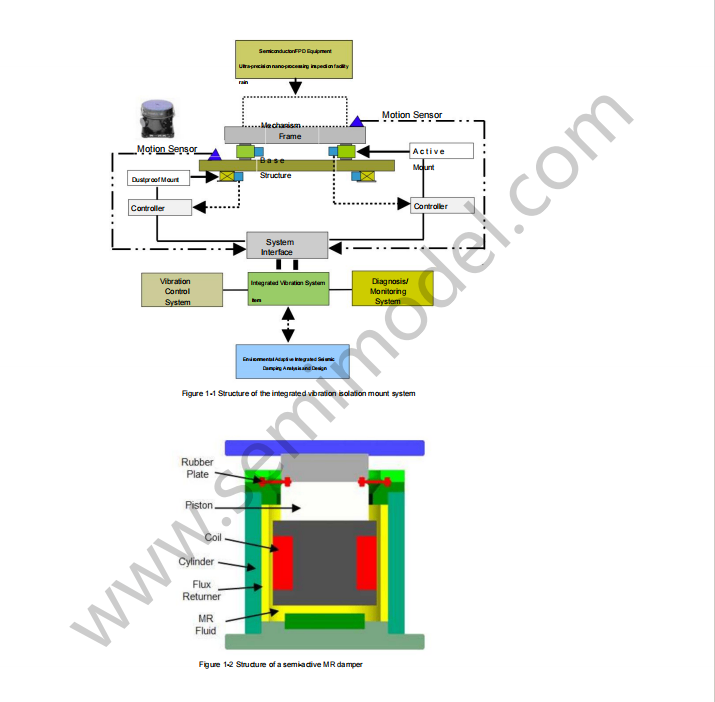

• 随着半导体制造设备向大型化、集成化和多功能化发展，其加工、生产和检测精度要求极高。生产现场的环境微振动和设备自身运动产生的动态载荷会导致设备功能退化，进而降低成品率（Yield）和生产稳定性。因此，必须采取严格的振动隔离与控制措施（如满足 VC-A 至 VC-E 等极严苛的振动容许标准）。开发被动、半主动（Semi-active）和主动（Active）相结合的集成防振支撑系统，突破核心部件（如磁流变半主动阻尼器、电磁式主动激振器）的商业化技术，提升国内精密装备的性能并替代进口。

二、 核心部件开发与测试

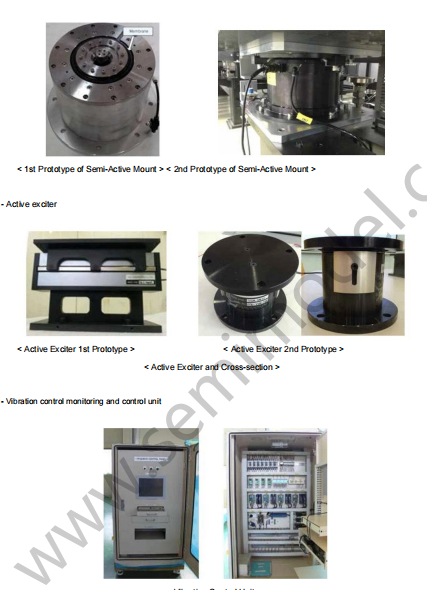

1. 半主动磁流变阻尼器

• 流体优化：项目评估并选用了 RMS Technology 的磁流变（MR）流体，其剪切应力及 Bingham 特性表现优于或持平于美国 LORD 公司的同类产品。

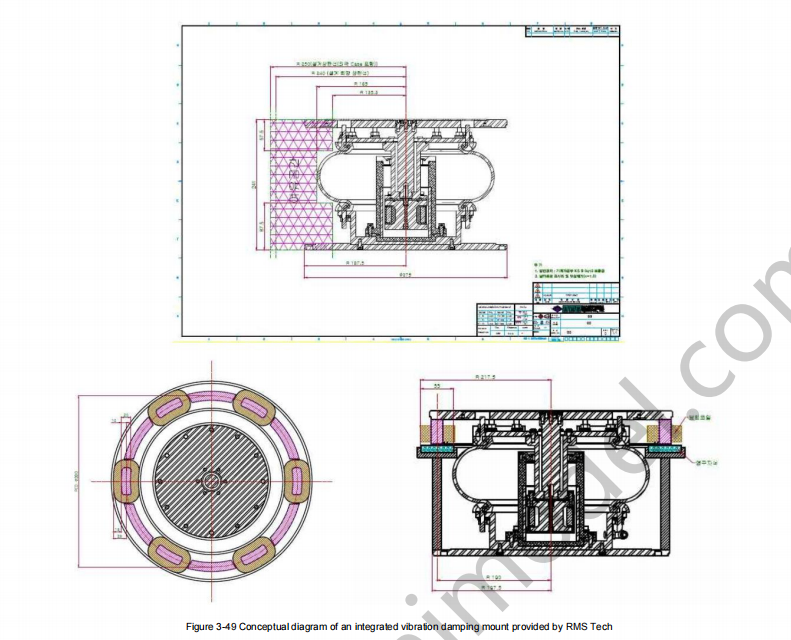

• 消除固体摩擦的新结构：针对半导体超净微振动环境，项目设计了无传统气缸盖和密封圈的创新结构，利用宽橡胶板确保活塞运动，并彻底消除了固体摩擦。

• 技术：

  • 验证了通过施加电流（磁场）调节阻尼力的可行性，最大阻尼力达 415.8 N，但也暴露出零负载下橡胶弹性过大等问题。

  • 优化了活塞头结构与橡胶板布局，使零磁场下的无用阻尼降至最低，在 2.0A 负载下可提供超过 1640 N（四支合力）的有效控制力，波形均匀，动态性能优异。

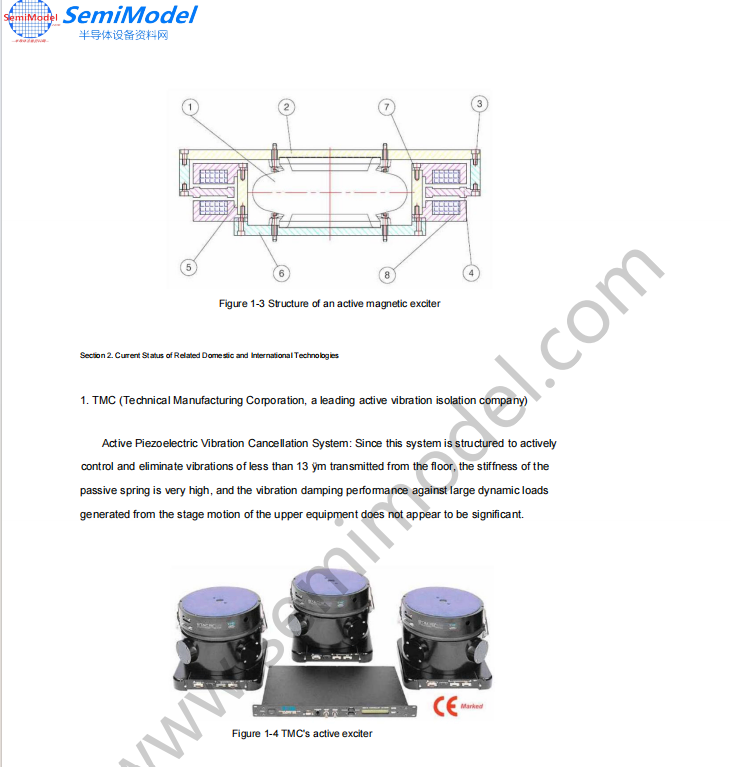

2. 电磁式主动激振器

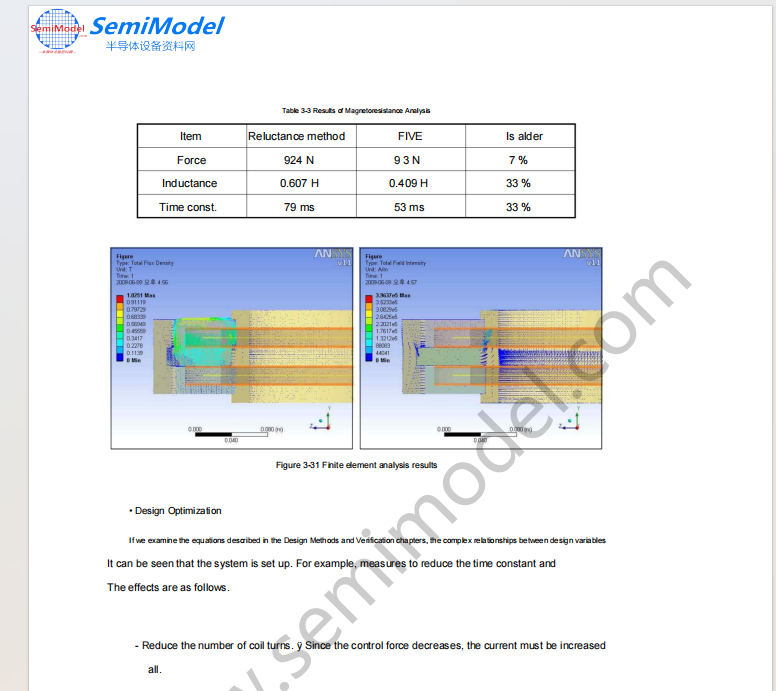

• 采用永磁体与音圈/磁轴承结构，初期设计控制力目标为 50 N。利用磁阻法结合有限元分析对气隙、线圈匝数、AWG线号及功率进行了多目标优化。

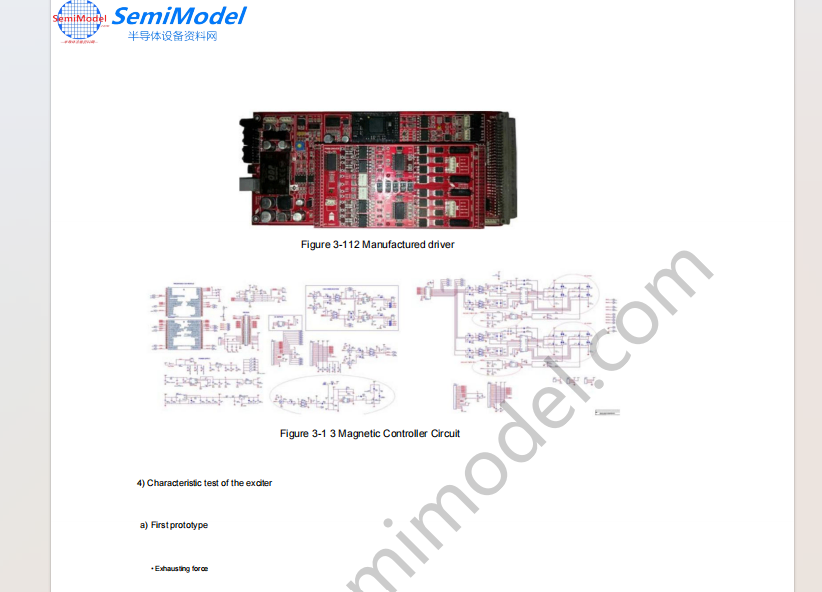

• 外围控制电路：配备了电流驱动器、电源及自主研发的信号分配装置（，可实现正负相波形无相位差输出及偏置电压调节。

• 性能测试：实验表明，控制力随输入电压的增加呈高度线性增长，在 10 Hz、5.0 V 偏置、7.0 V{O-P} 输入下最大激振力可达 531.6 N，完全满足高精度微振动抵消的要求。

三、 测试平台与集成控制系统

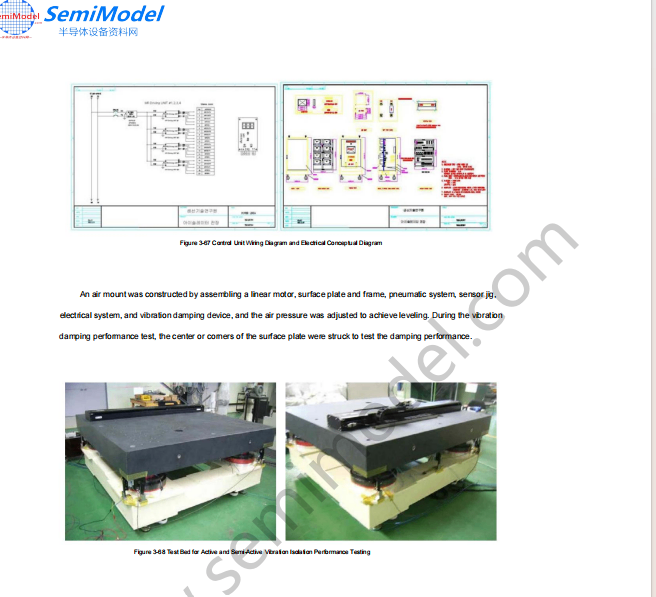

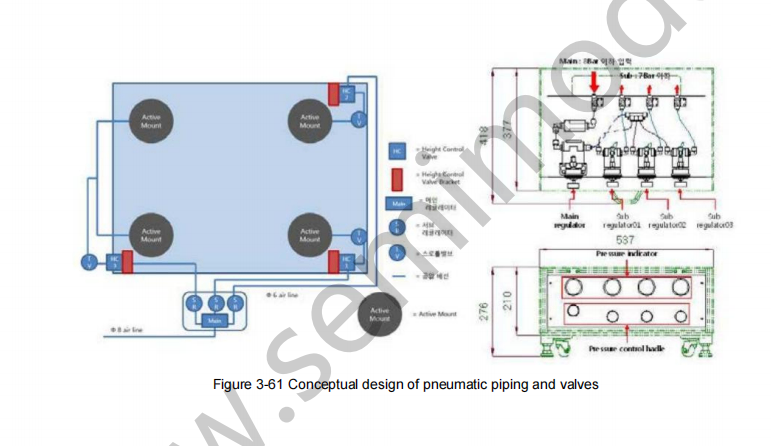

• 测试平台搭建：构建了包含 3 吨级花岗岩/铸铁台面、线性模拟振动电机（模拟现场冲击振动）、气动供压单元（气垫/空气弹簧）、激光位移/间隙传感器及专用传感器固定夹具的综合测试台。

• 控制架构：采用德州仪器高可靠性浮点 DSP作为核心嵌入式控制器，并通过 CCS 编写控制逻辑。

• 控制模式：设计了监控模式、控制模式、测试模式、滤波模式和采集模式。

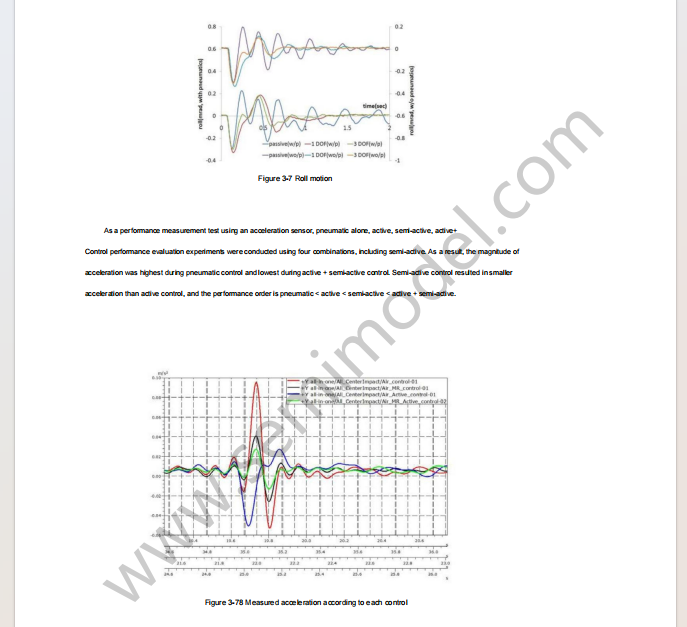

• 多自由度控制效果：通过对比测试（未用主动控制 vs. 1自由度 vs. 3自由度主动控制），在中心平台运动、俯仰（Pitch）运动以及横滚（Roll）运动中，3自由度主动控制系统的振动衰减性能表现最佳，能够极大地抑制由于设备自身运行引起的高阶瞬态响应振动。
