针对晶圆检测与量测设备的准确性（Accuracy）、重复性（Repeatability）以及测试评估的实际表现，业内通常会从 2D 缺陷检测、3D 形貌量测 以及 AI 辅助过滤 三个维度来进行综合评测。
以下是基于官方技术规范以及半导体先进封装产线验证总结出的核心准确性指标与测试评估报告要点：
Eagle 系列（如 Eagleᵀ-i 等型号）主要用于晶圆表面的微观缺陷、颗粒、划痕以及重布线层（RDL）的抓取：
缺陷分辨率（Resolution）：
明场（Bright Field）模式： 可稳定检测小至 1 个像素 尺寸的表面缺陷。
暗场（Dark Field）模式： 可检测小至 0.5 个像素 尺寸的微细缺陷，表面微小缺陷捕捉极限可达 0.2μm 至 0.5μm。
漏检率（Escape Rate）与误报率（False Alarm Rate）：

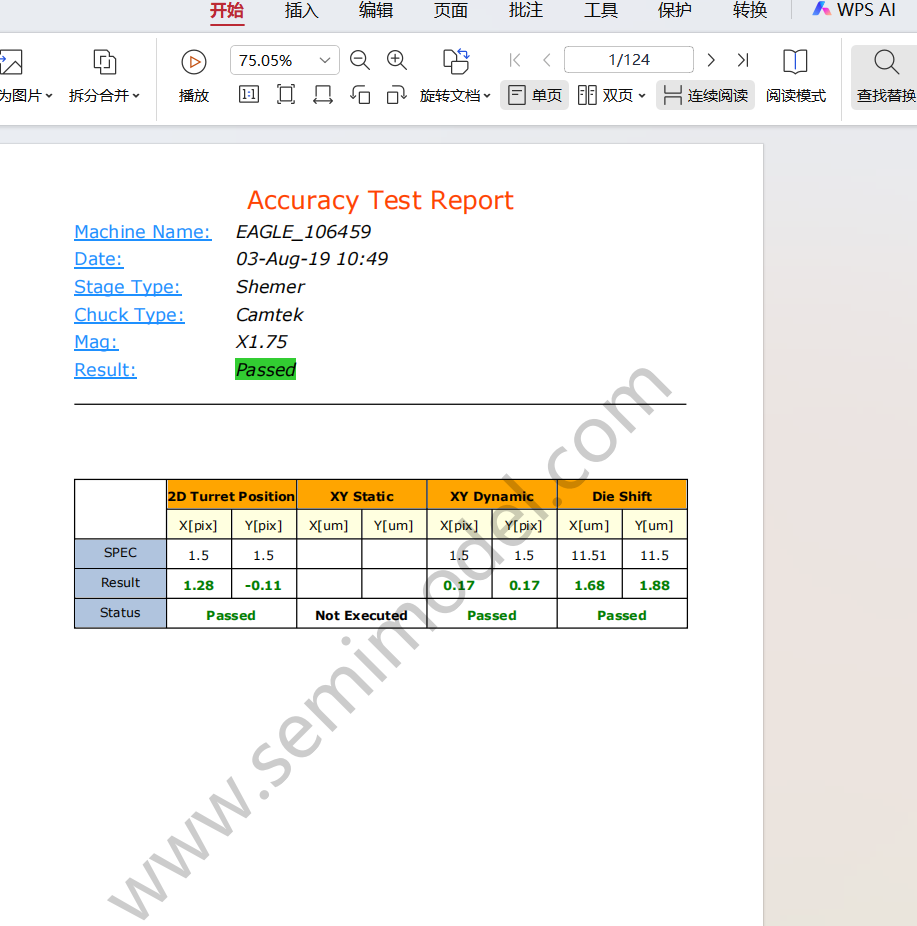

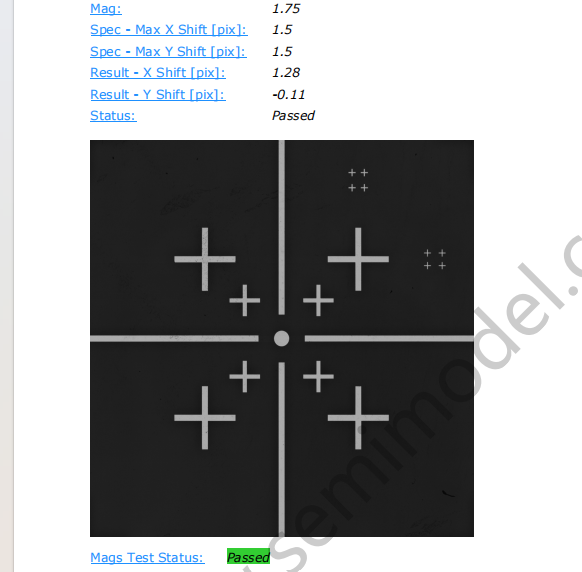

在标准的 Golden Wafer（黄金晶圆/已知缺陷样片）测试中，针对关键缺陷（Critical Defects）的检出率（Detection Rate）通常要求达到 100%，将漏检率控制在接近于 0 的水平。
多重配方与分区扫描（Multi-Recipe & Zone Editing）：
测试报告通常会验证其“同周期多任务扫描”能力。由于不同 Die 区域（如 Pad、Bump、RDL）对光照和灵敏度的要求不同，Eagle 允许对不同区域应用独立的检测算法，这有效将传统 AOI 常见的高误报率（False Alarms）降低了数倍。
针对先进封装（如 Fan-Out、HBM、Flip Chip）的 Eagle-AP / AP Plus 系列，其 3D 量测系统的实验室与产线测试数据表现如下：

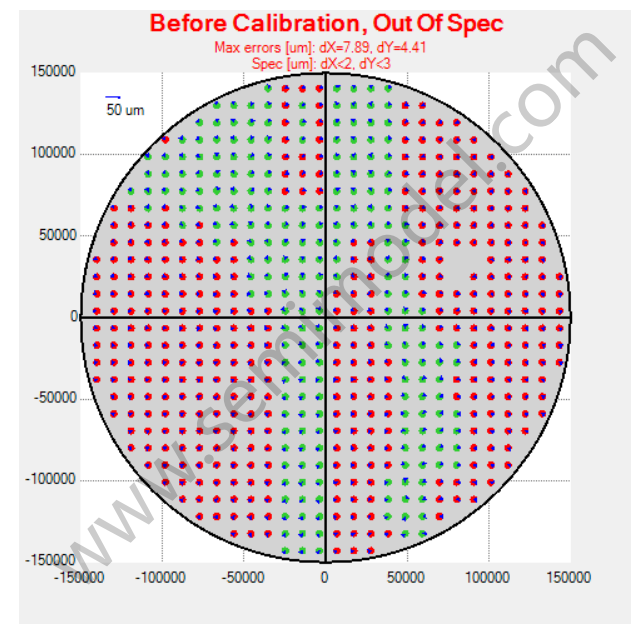

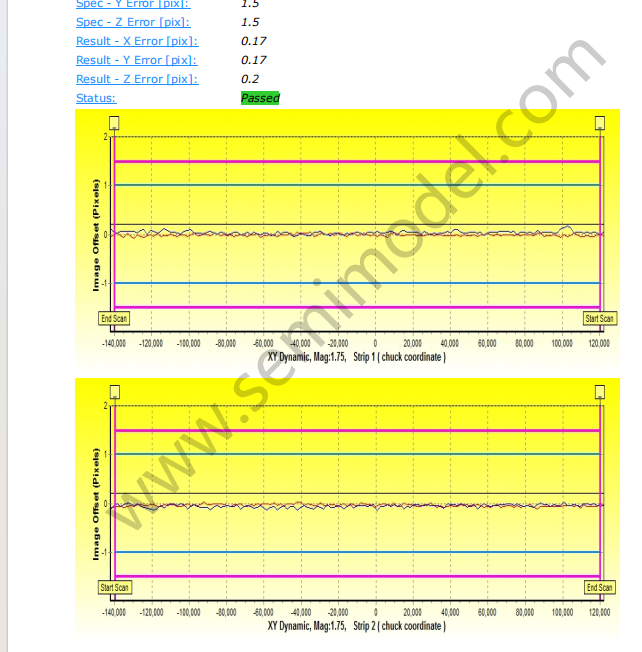

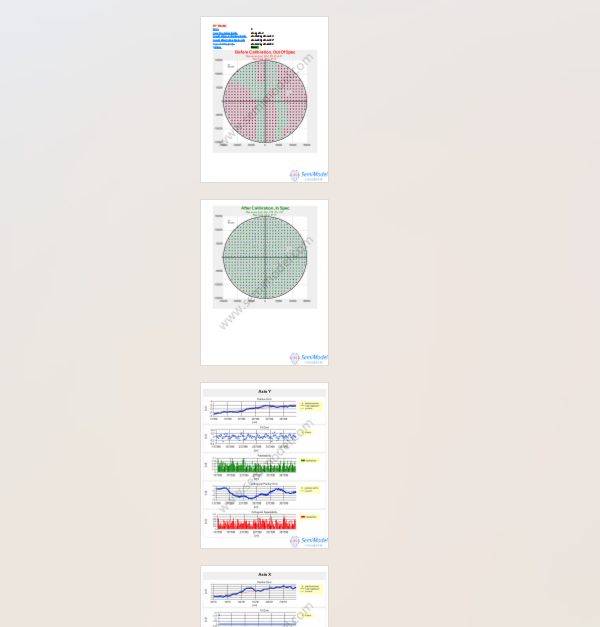

请看下载资料查看！！
注：在处理每片晶圆含有超 6000 万个微凸块（Micro Bumps）的极高密度测试场景下，系统依然能够保持上述纳米级的 3D 重复性。
