资料描述

原厂详细手册,大量设备结构和光学软件等介绍讲解!

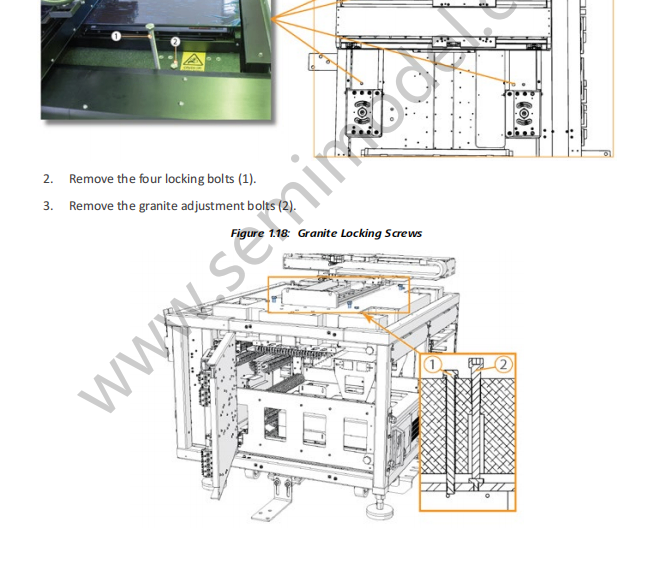

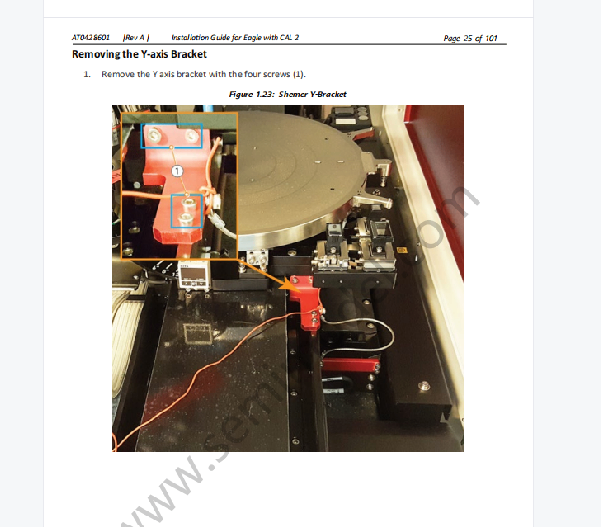

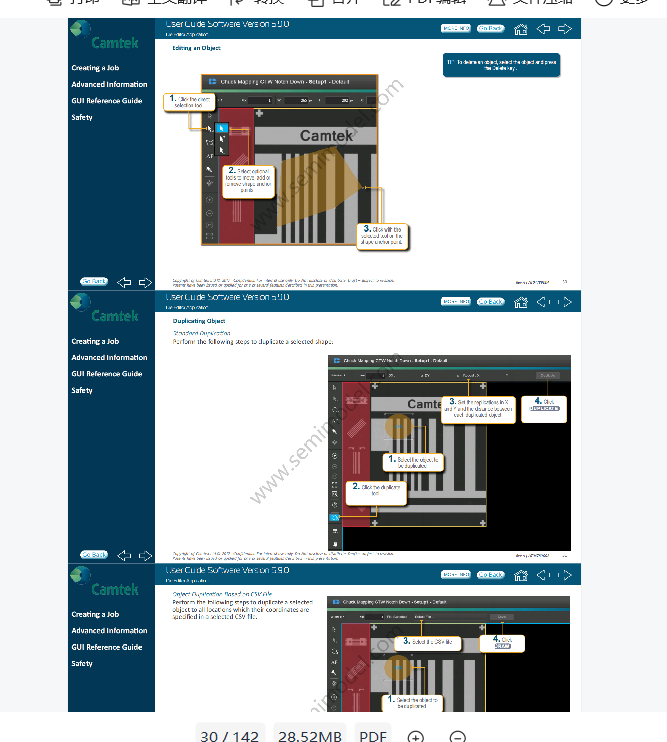

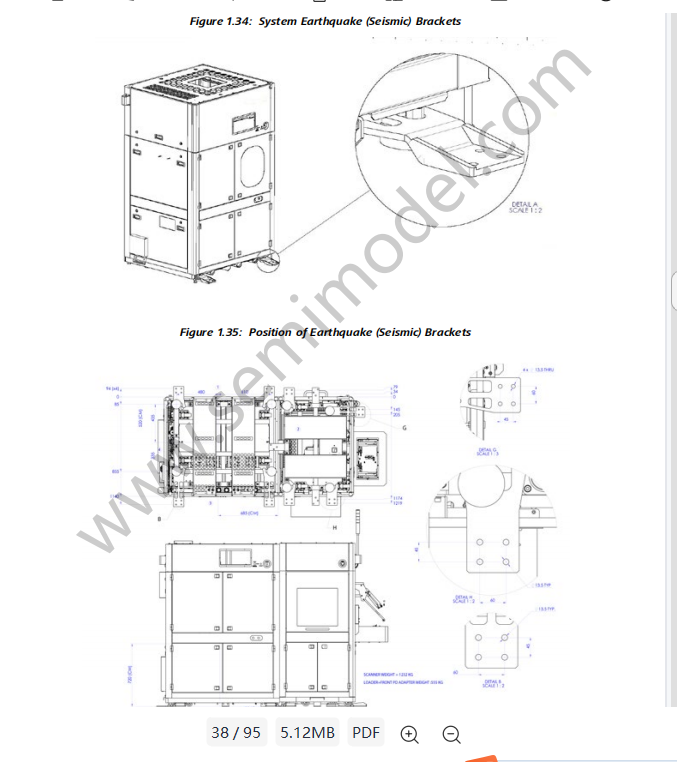

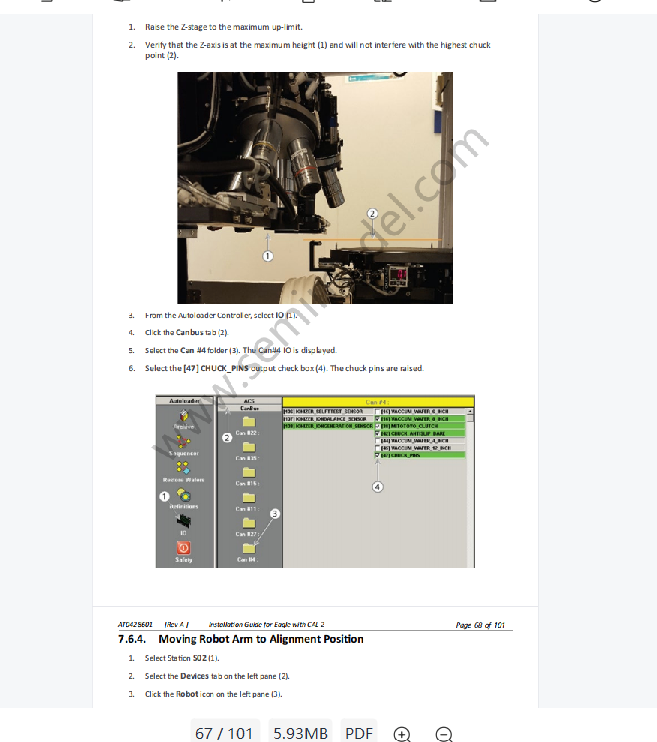

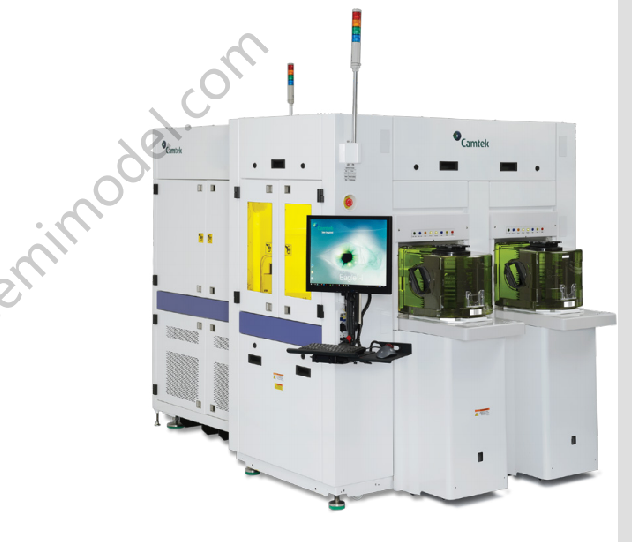

以色列 Camtek(肯拓)公司的 Eagle 系列是全球半导体与先进封装领域中,最具代表性的自动光学晶圆缺陷检测与量测(AOI / Metrology)系统之一。

该系列设备广泛应用于全球领先的晶圆代工厂、IDM 企业以及封装测试厂(OSAT),尤其在异构集成、高密度扇出型封装、凸块及重布线层(RDL)检测中占据行业领先地位。

以下是关于 Camtek Eagle 晶圆检测设备的详细核心解析:

一、 核心应用领域

Eagle 系列主要针对中后道(Mid-end / Back-end)制程先进封装,涵盖:

  • 先进封装与异构集成: Fan-Out(扇出型封装)、2.5D/3D 封装、Multi-RDL(多层重布线)。

  • 凸块与微凸块: Solder Bump、Copper Pillar(铜柱)、Micro Bumps(微凸块)以及金凸块等。

  • 特定半导体器件:

    • CMOS 图像传感器(CIS)

    • 高带宽内存(HBM)与各类先进 Memory

    • 射频器件(RF)、微机电系统(MEMS)

    • 化合物半导体

二、 主要型号与技术演进

Camtek 的 Eagle 系列历经多年迭代,推出了多个针对不同生产需求的高性能型号:

  1. Eagleᵀ-i / Eagleᵀ-i Plus(2D 高速检测标杆):

  • 专注于极致的速度与高精度 2D 缺陷检测。

  • 配备 Genesis 检测引擎、全新高解析光学通道与特殊 LED 照明系统。

  • 可检测微小颗粒、微裂纹、划痕、污染及图形缺陷(部分型号亮点包含暗场/明场双重高灵敏度,可捕捉亚微米级表面缺陷)。

  • 支持大尺寸面板级处理(Fan-Out Panel-Level Packaging, FO-PLP)及翘曲晶圆(Warped Wafer)处理。

Eagle-AP / Eagle G5(2D 与 3D 复合检测与量测):

  • 专为高密度先进封装量身打造,兼具 2D 表面缺陷检测和高精度 3D 形貌量测能力。

  • 3D 量测能力: 可精准测量 Bump 高度、共面性(Coplanarity)、重布线层(RDL)宽度/厚度、光致抗蚀剂(PR/PI)厚度以及硅通孔(TSV)深度等。

  • 极高产能(TPT): 针对每片晶圆上含有数千万甚至上亿个微小 Bump 的极端情况,能够实现极高速度的 100% 全检。
