资料描述

以下是该报告的主要技术要点总结

1. 技术背景与目标

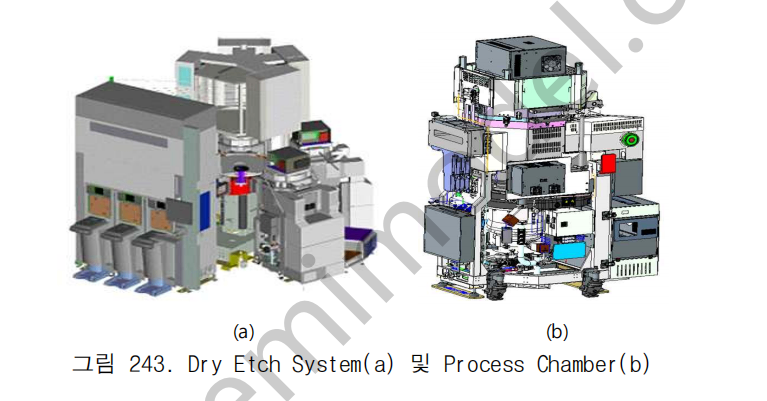

  •  随着半导体工艺向5nm以下超微细化发展,蚀刻腔体环境变得更加严苛。传统的氧化钇(Y2O3)材料在新的工艺气体环境下存在颗粒(Particle)污染问题,因此产业界对具备更高等离子体耐受性的YAG(钇铝石榴石)基材料需求迫切

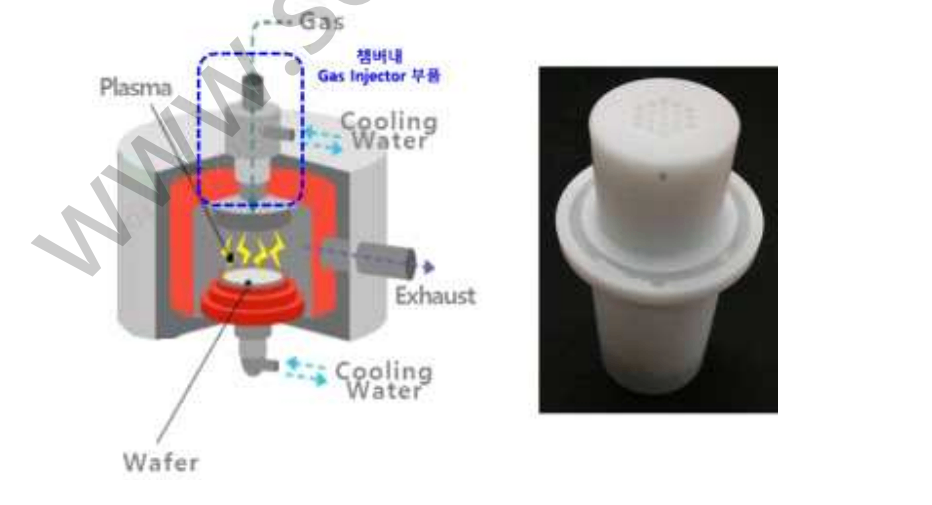

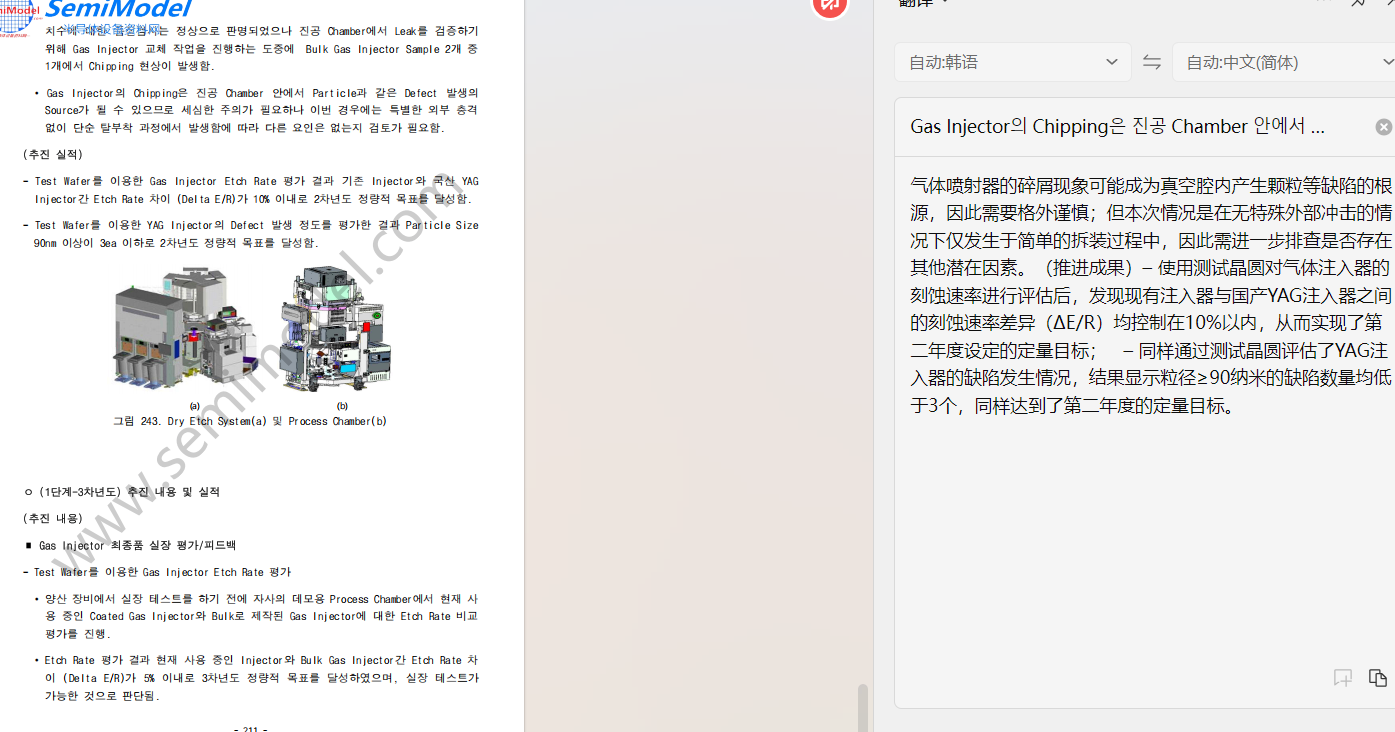

  •  实现99.6%级高密度YAG气体注入器(Gas Injector)的技术

2. 主要技术内容

  • 高纯度YAG合成与造粒:

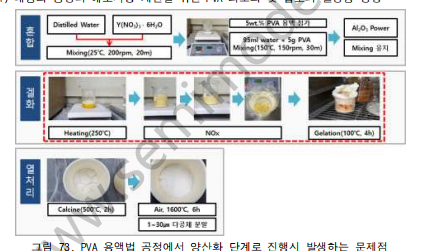

    • 通过高纯度YAG合成工艺,开发出适合国产化的YAG颗粒化技术

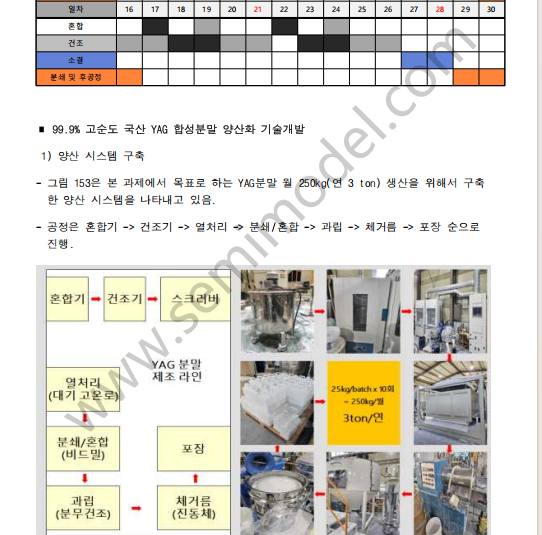

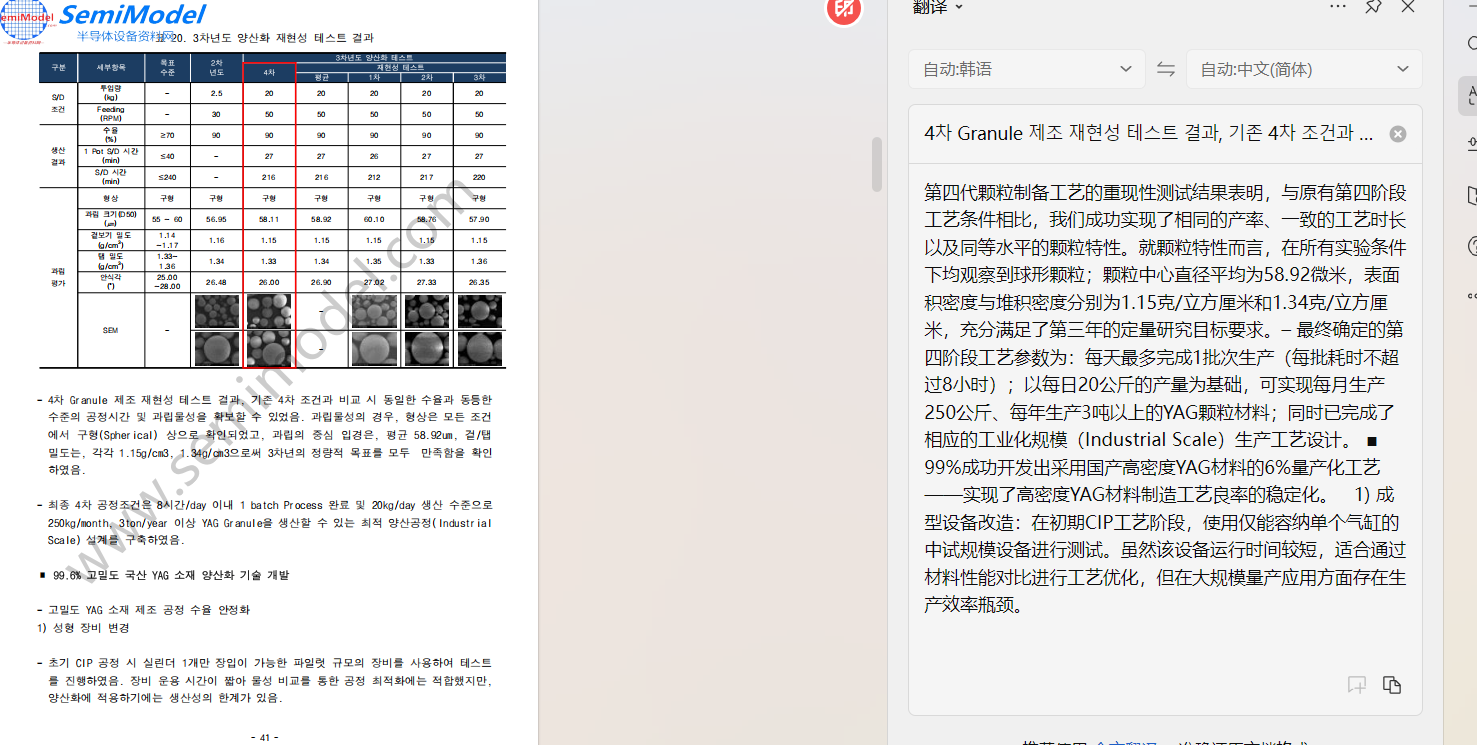

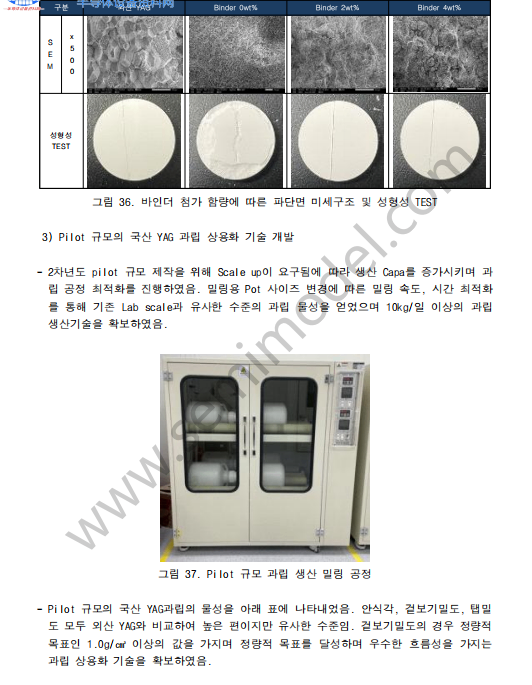

    • 通过优化浆料条件(固含量、分散剂、粘结剂)和喷雾干燥(Spray Dryer)工艺,成功实现了月产250kg、年产3吨以上的颗粒量产工艺

  • 高密度成型与烧结技术:

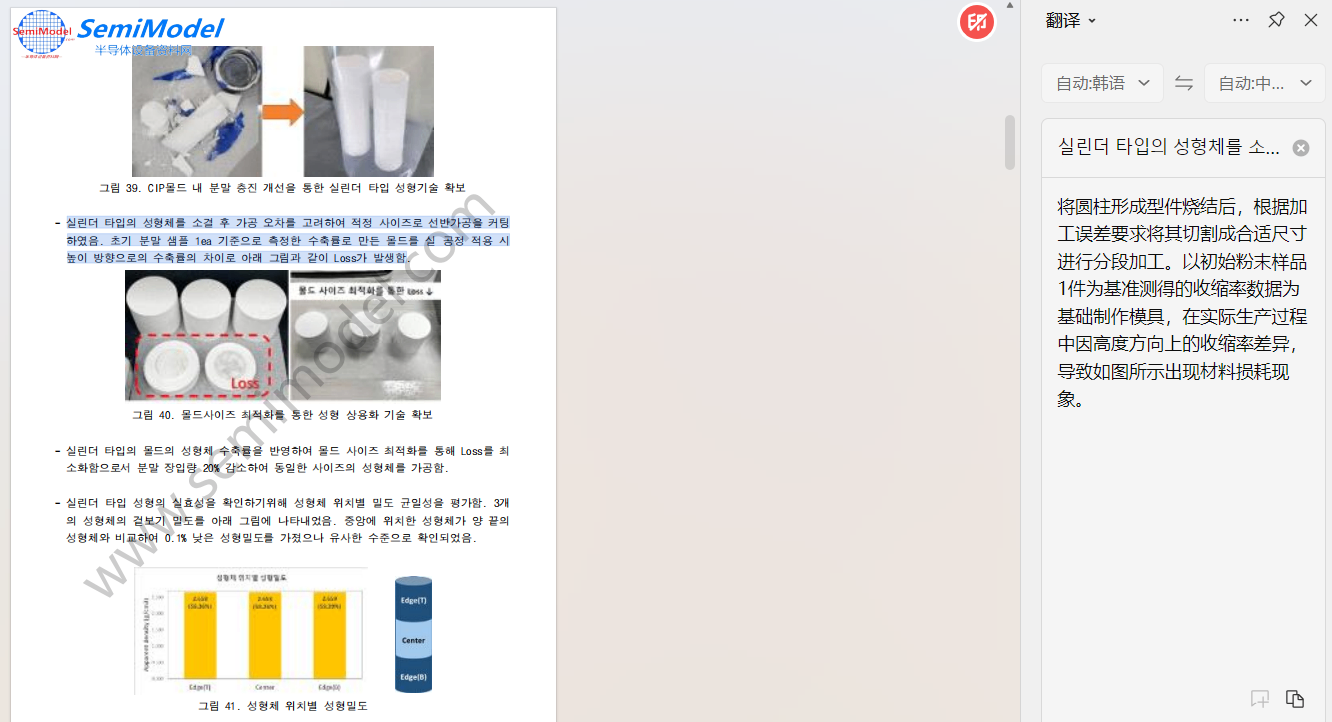

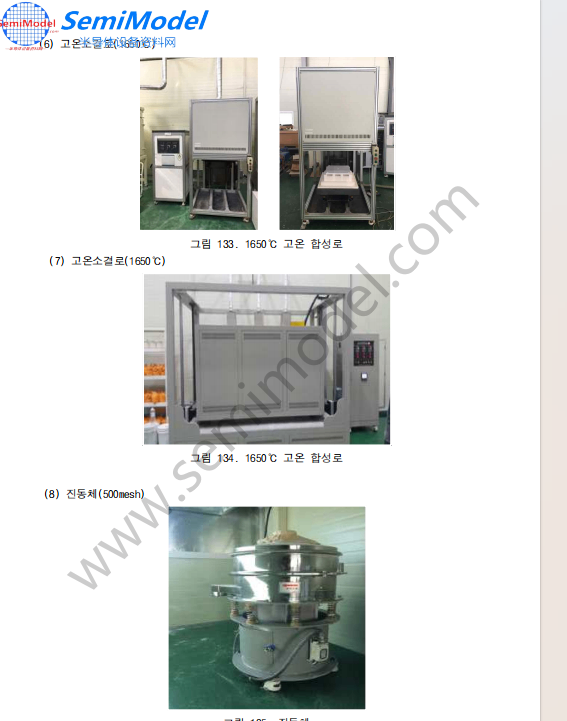

    • 开发了高密度成型与烧结工艺,通过冷等静压(CIP)和HIP(热等静压)烧结,解决了材料的致密化问题

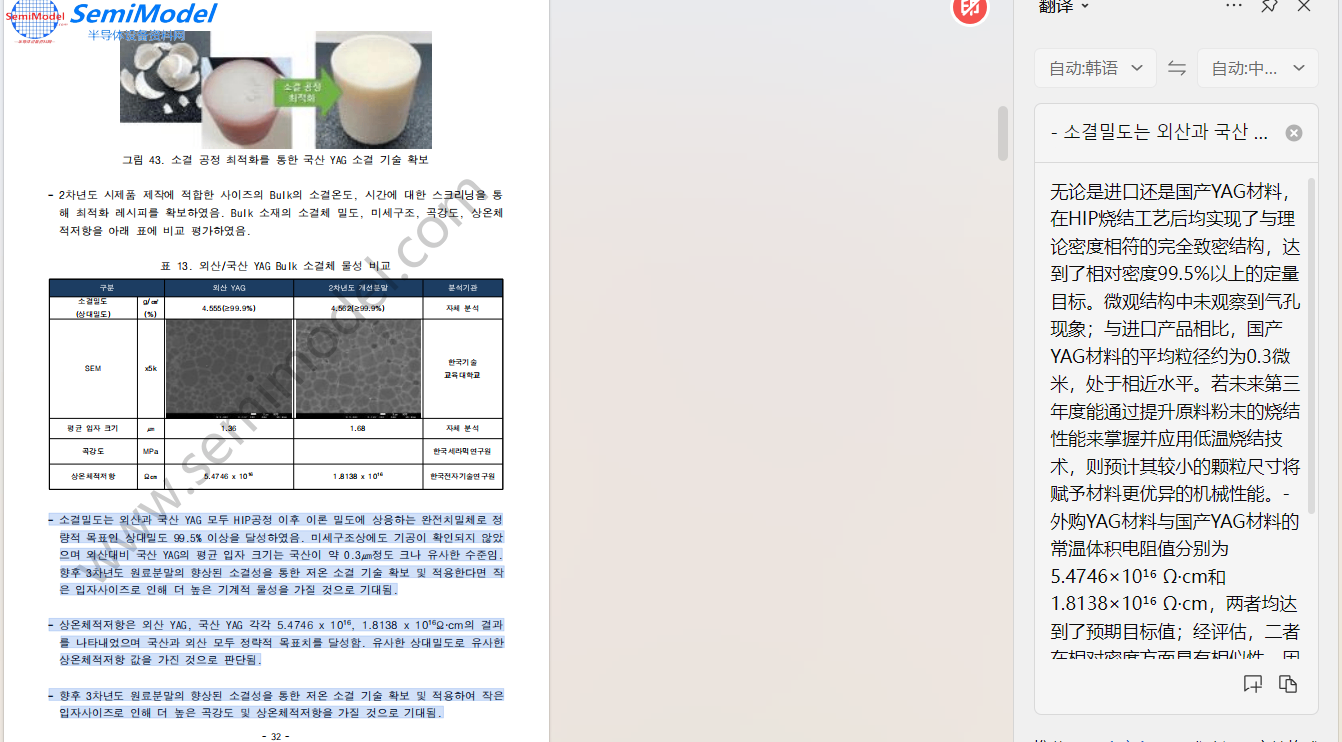

    • 成功制备出相对密度达到99.7%以上的高密度YAG块体(Bulk)材料

  • 性能优化与国产化:

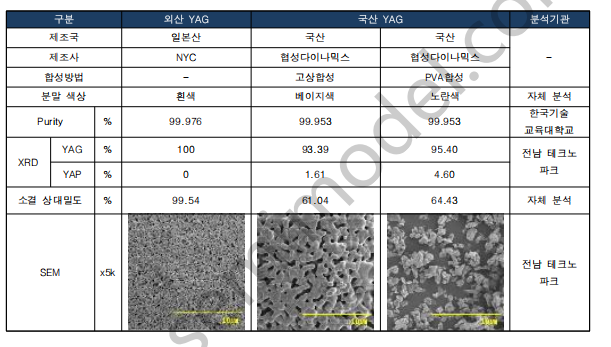

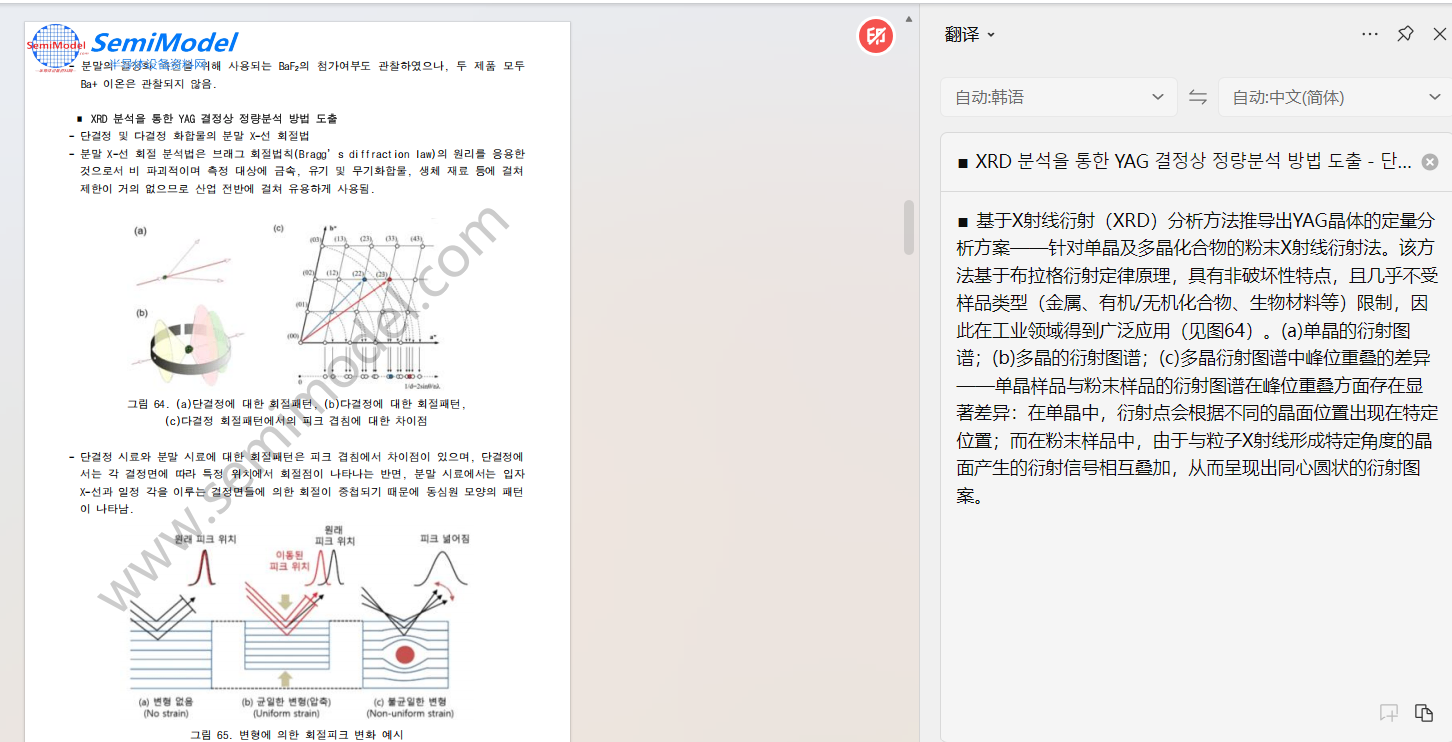

    • 通过改善粉碎工艺(如优化球磨介质),显著降低了锆(Zr)等杂质含量,提升了材料纯度(达到99.93%以上)

    • 开发了针对YAG材料的特殊加工技术,以解决高硬度陶瓷材料在加工过程中产生的裂纹问题
