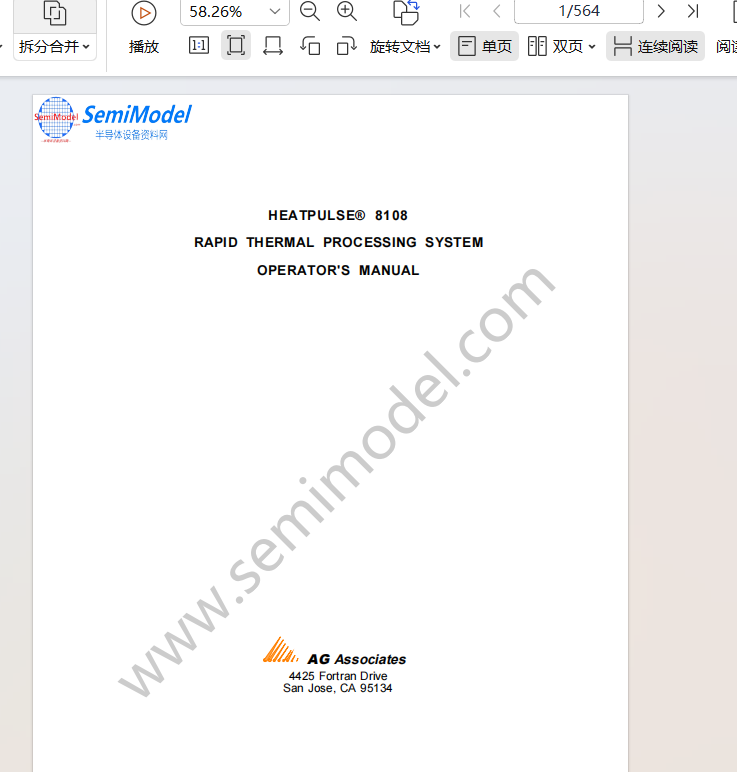

AG Associates 公司的 Heatpulse® 8108 是一款快速热处理（RTP）系统，其技术要点主要集中在精确的温度控制、晶圆处理自动化以及完善的工艺管理上 。

以下是该系统的主要技术内容总结：

1. 核心工艺与温度控制系统

该系统支持多种精密温度测量与控制技术，以确保晶圆处理的均匀性和重复性 ：

• 温度测量技术：

  • 热电偶：用于基础温度反馈 。

  • 高温计：包括扩展范围高温计（ERP）和双色高温计（DCP），用于非接触式温度测量 。

  • ez-DTC（增强型 Z 轴直接热电偶控制）：一种基于热电偶的闭环温度控制系统，专门用于补偿晶圆发射率的变化，确保在 300°C - 1200°C 范围内的精确控制 。

• 温度控制循环：

  • 系统通过预设的“配方（Recipe）”来控制升温、恒温和降温过程 。

  • 包含预热循环（Pre-Heat Cycle）以减少“第一片晶圆效应”，确保整批晶圆处理的一致性 。

• 校准功能：配备高级温度处理器（ATP）系统，可进行自动和手动校准，以确保温度测量设备的准确性 。

2. 晶圆自动化处理与系统集成

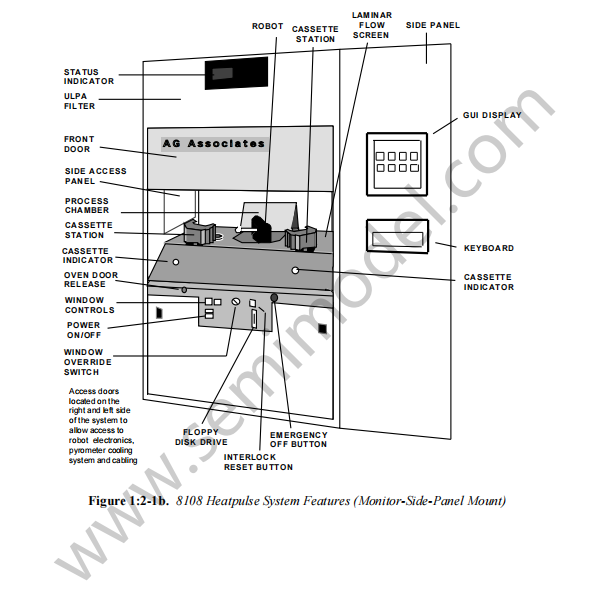

Heatpulse® 8108 设计用于生产环境，具有高度自动化的搬运功能 ：

• 晶圆搬运：支持多种模式（如 Pick-and-Place、双向处理），能够自动在发送站、晶圆找平器（Flat-Finder）、工艺腔室和冷却站之间运输晶圆 。

• 系统互锁与保护：

  • 配备 exhaust 压力传感器，防止因排气系统堵塞导致石英管受损 。

  • 具有水冷系统，用于工艺腔室、高温计和电子组件的冷却，确保系统稳定 。

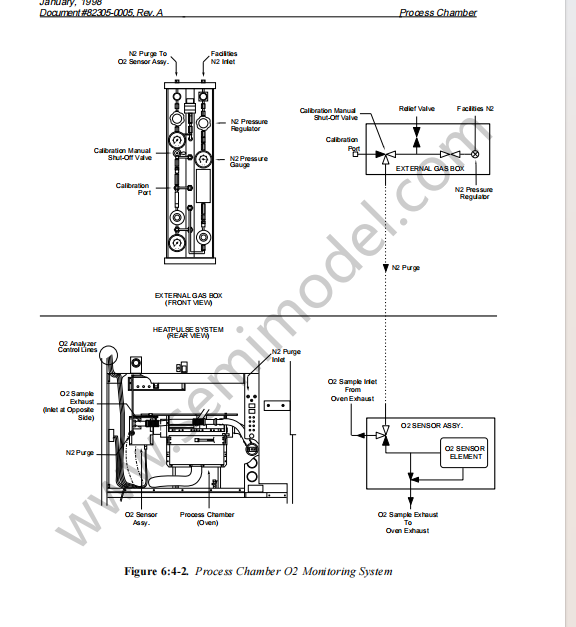

  • 可选配氧气传感器，用于监控工艺腔室内的氧气污染 。

3. 操作与软件功能

• 操作模式：

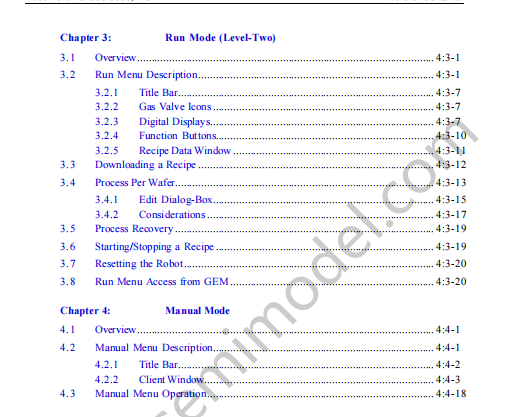

  • Run Mode：用于生产环境，支持配方下载、实时处理监控及处理恢复 。

  • Recipe Mode：支持配方创建、编辑与调试，需要高级访问权限（Level-Two 或 Level-Three）。

  • Diagnostic Mode：用于故障诊断，包括灯管诊断等 。

• 配方管理：支持配方转换（方便不同版本间的迁移）和动态配方加载（允许在上一批晶圆处理期间为下一批准备配方）。

4. 维护与管理

• 预防性维护：系统设有详细的预防性维护计划，涵盖设施检查、热交换器检查以及石英件（Quartzware）的清洁与更换 。

• 数据日志：系统可记录工艺过程数据，支持生成 Plot 图表及数据日志管理，便于工艺分析和追溯 。

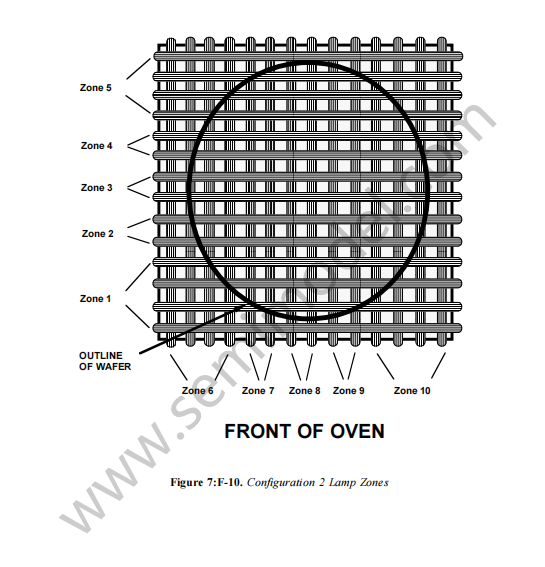

此系统通过将复杂的硬件控制（如灯管阵列、气体处理）与用户友好的图形界面（GUI）结合，实现了高精度、高可靠性的快速热处理过程 。
