美国ClassOne湿式电镀技术资料
首页 >半导体设备资料 >晶圆制造:光刻-显影-刻蚀-热处理 2024-01-31 报告错误错误问题可与客服联系,感谢您的支持! [上传图纸即可免费下载] 觉得本站不错记得分享给好友哦! 0
52

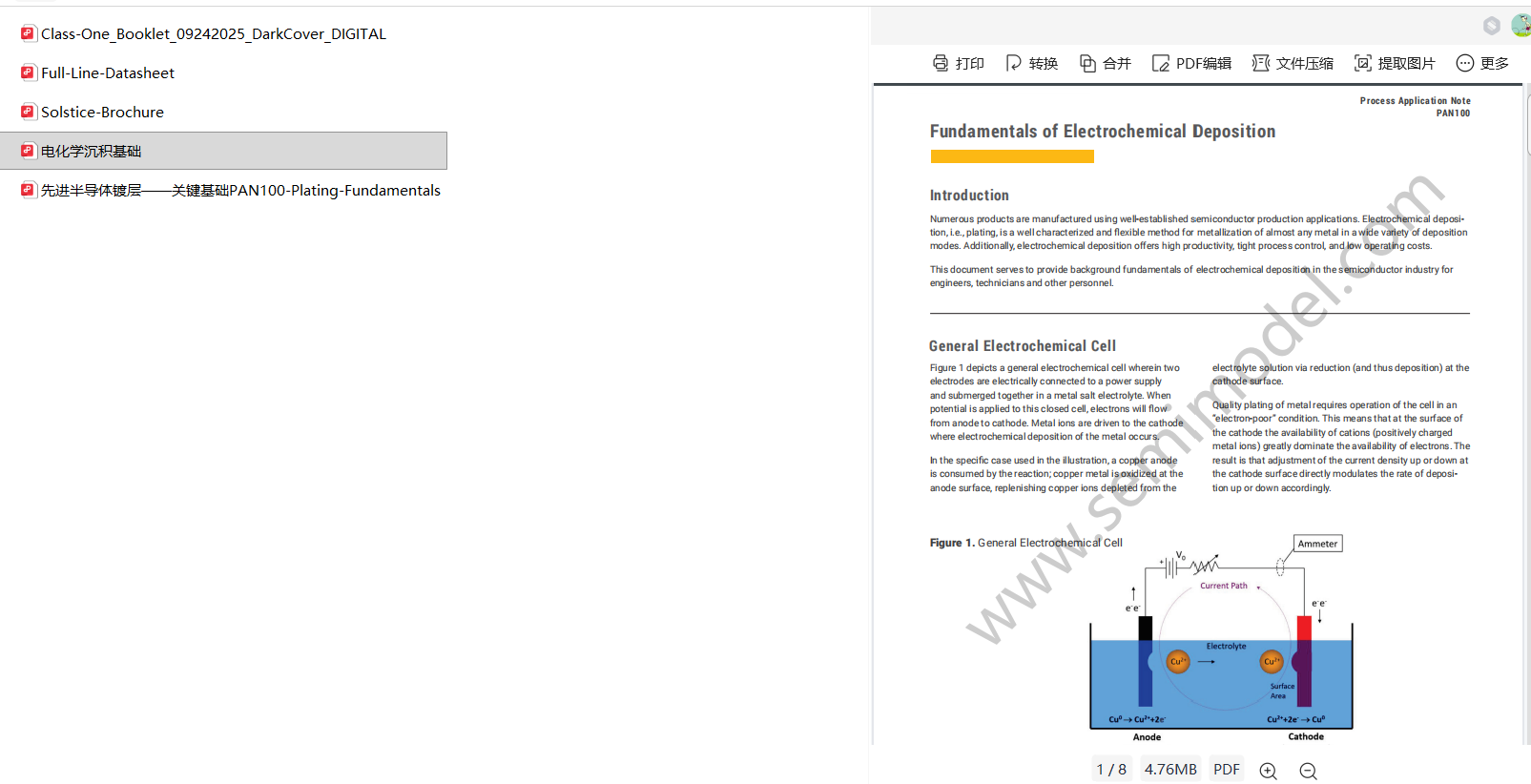

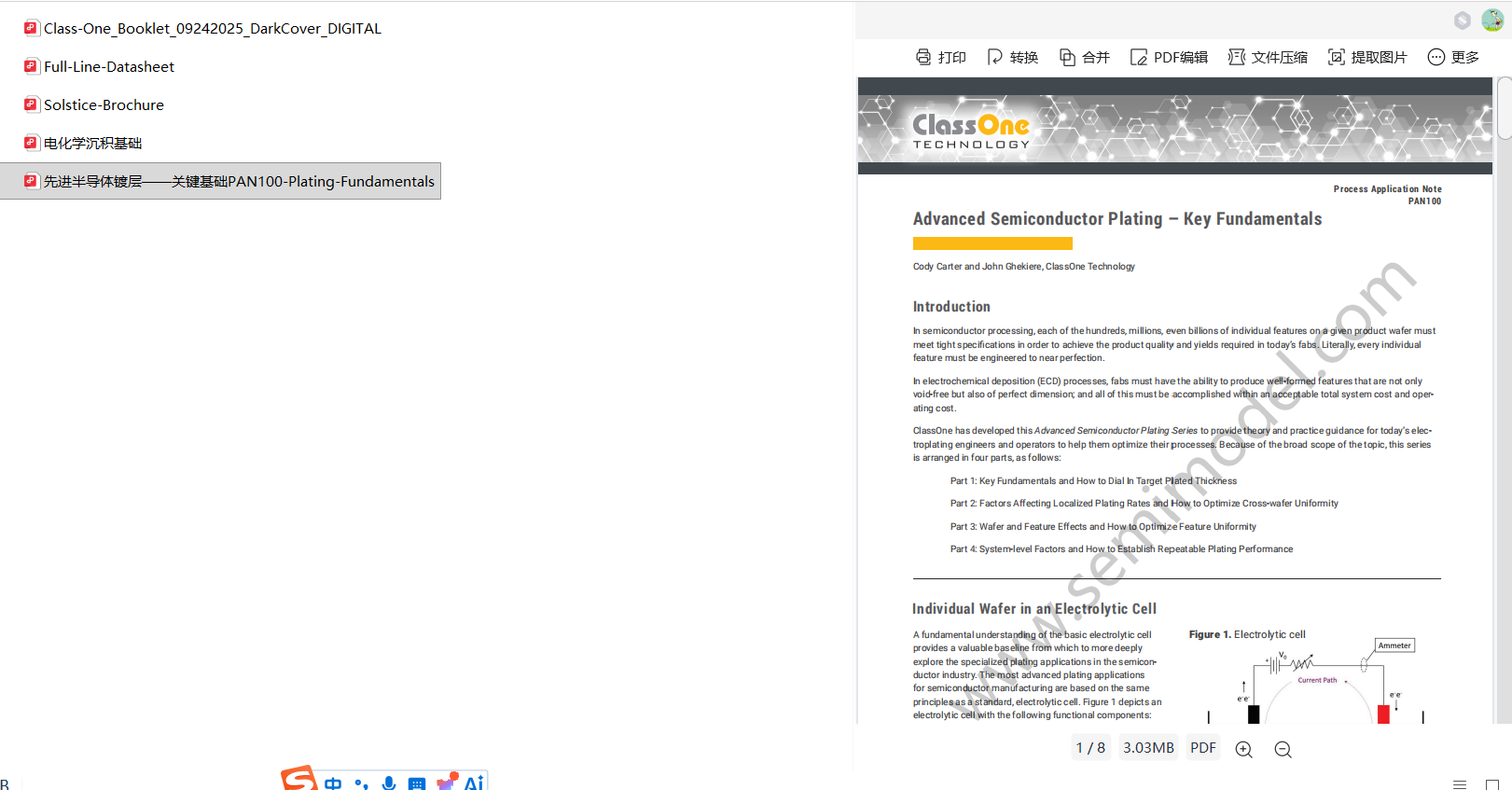

图纸预览图
图纸预览图
图纸预览图
图纸预览图
资料描述

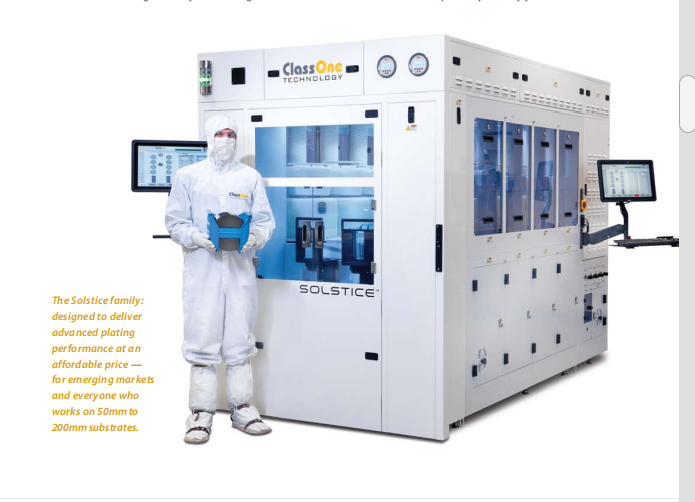

ClassOne Technology 是半导体及化合物半导体行业中知名的湿式加工设备供应商,其核心产品线 Solstice® 系列 是业界广泛认可的单片式(Single-wafer)湿式处理平台。该技术旨在为 200mm(8英寸)及以下尺寸的晶圆提供高精度、高均匀性的电镀及表面处理解决方案。

以下是 ClassOne 湿式电镀技术的关键技术特点与应用总结:

1. 核心技术优势

  • 单片式 Face-down 电镀方式:采用晶圆面朝下(Face-down)的电镀模式。这种设计配合专门的流场扩散器(Diffuser),能够确保电镀液在晶圆表面的浓度高度均匀,从而实现卓越的薄膜沉积一致性。

  • 分体式电极与密封环设计:通过将接触晶圆的电极与密封环分体设计,有效防止了密封环在释放时黏连晶圆,显著降低了碎片率(Breakage rate),提高了良率。

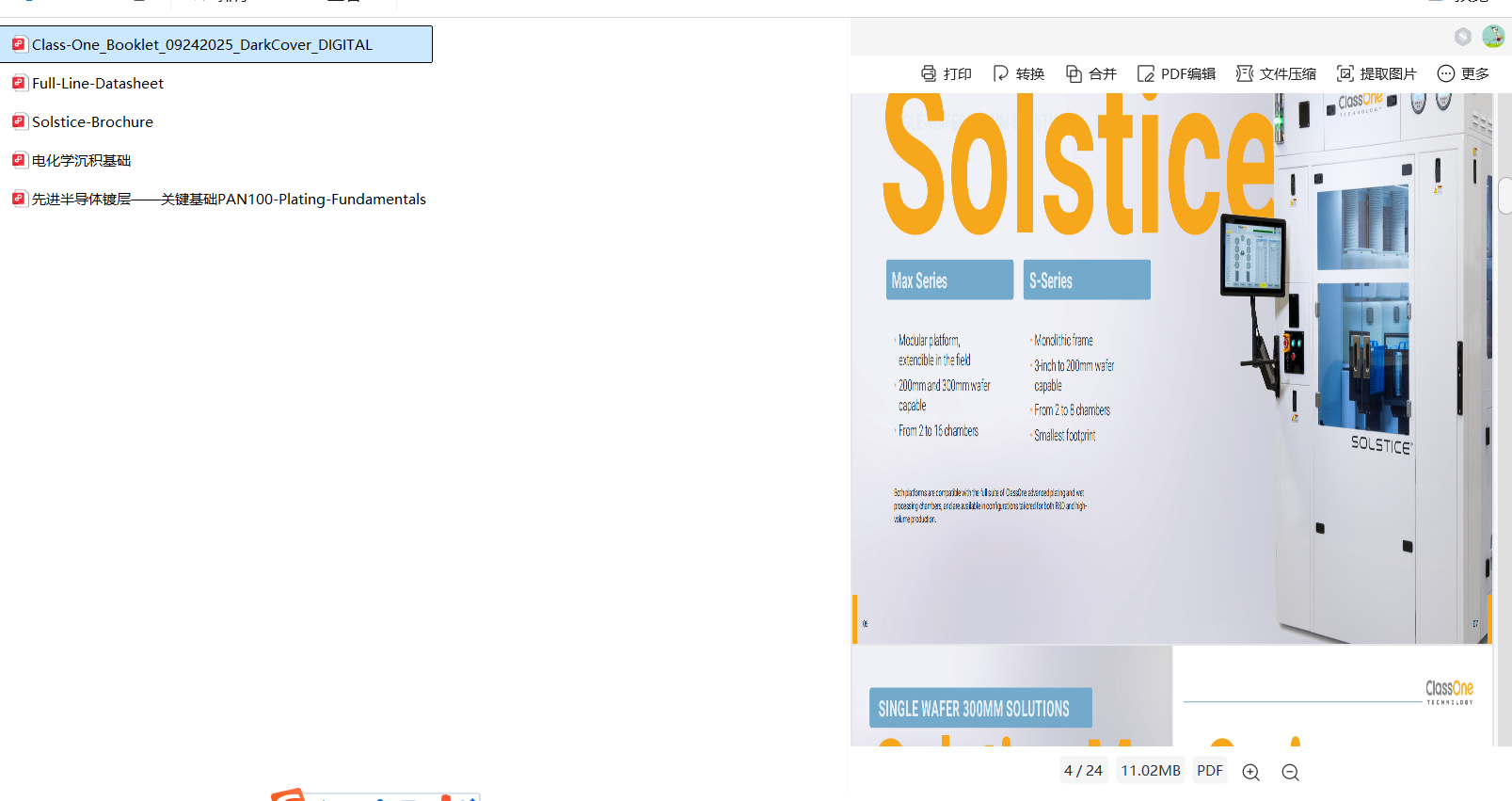

  • 模块化灵活性:Solstice 平台具有极高的配置灵活性。

    • S-系列:采用整体框架,可配置 2 到 8 个处理腔室,占地面积小,适合空间受限的实验室或生产环境。

    • Max-系列:支持 200mm 及 300mm 晶圆,腔室可扩展至 16 个,满足从小批量研发到高产能制造的灵活切换。

  • 多工艺集成:除了电镀,该平台还集成了化学前处理(Pre-wet)、清洗(Cleans)、湿法刻蚀(Wet etch)及干燥(Dry)等工艺,实现了多种功能的单机集成。

2. 关键应用领域

ClassOne 的电镀技术在以下前沿领域具有显著的市场占有率:

  • 化合物半导体:广泛应用于 GaAs、SiC、GaN 等功率器件及射频(RF)器件的加工。

  • 新兴技术与先进封装:支持先进封装工艺,包括 RDL(再布线层)、UBM(凸块下金属层)、微凸块(Microbumps)的沉积。

  • MEMS 与传感器:满足 MEMS、VCSELs、光电技术等对特殊金属沉积的高精度要求。

  • 基础金属化:包括精细线路(Fine-feature)金填充、铜大马士革填充、镍电镀及焊料凸块电镀。
