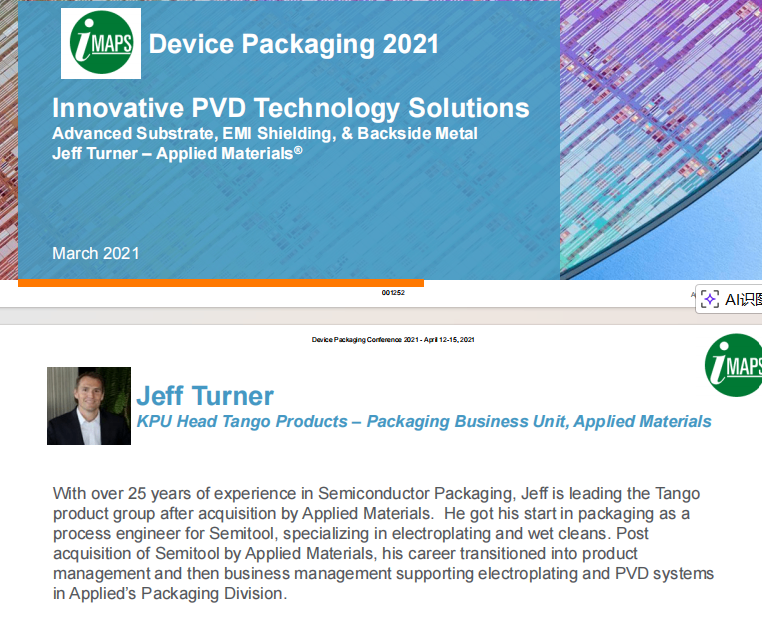

这份文档主要介绍了应用材料公司（Applied Materials）针对先进封装领域中PVD（物理气相沉积）技术的创新解决方案。文档的核心关注点在于如何应对高性能芯片封装中对基板、EMI（电磁干扰）屏蔽以及背侧金属处理（BSM）的严苛需求。
以下是文档的主要技术点总结：
先进基板（Advanced Substrates）：针对高性能互连需求，提供高精度的金属化方案，以支持不断缩小的线宽和间距（L/S）。
电磁干扰（EMI）屏蔽：随着移动设备和穿戴式设备的功能集成度提高，EMI屏蔽技术成为防止信号干扰的关键。文档介绍了在封装外壳或芯片表面沉积金属屏蔽层的工艺。
背侧金属处理（Backside Metal, BSM）：针对先进封装（如Taiko工艺、晶圆减薄后处理等），通过在晶圆背面沉积金属层，解决散热、接地或应力控制问题。

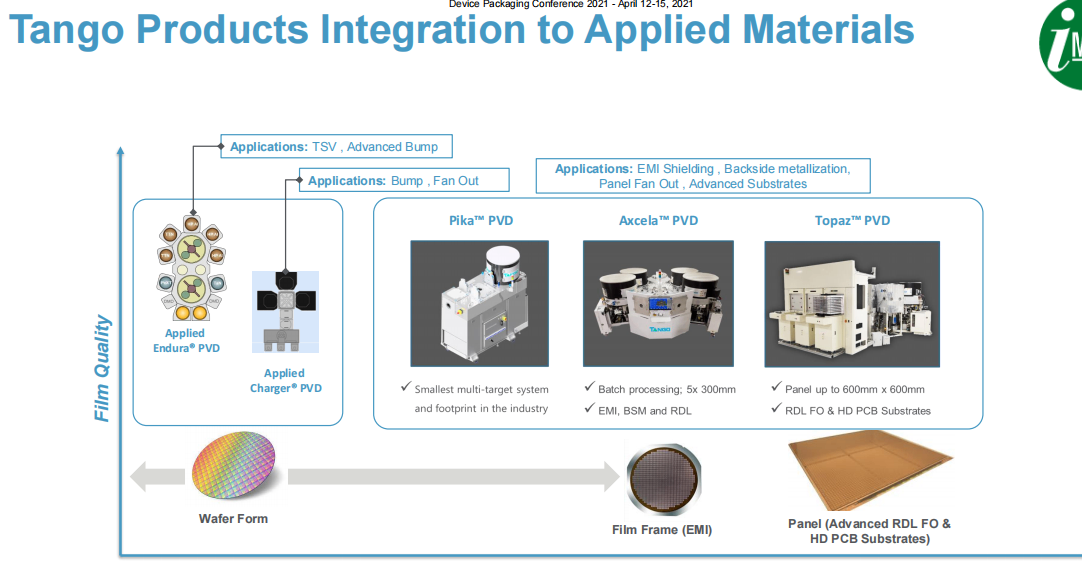

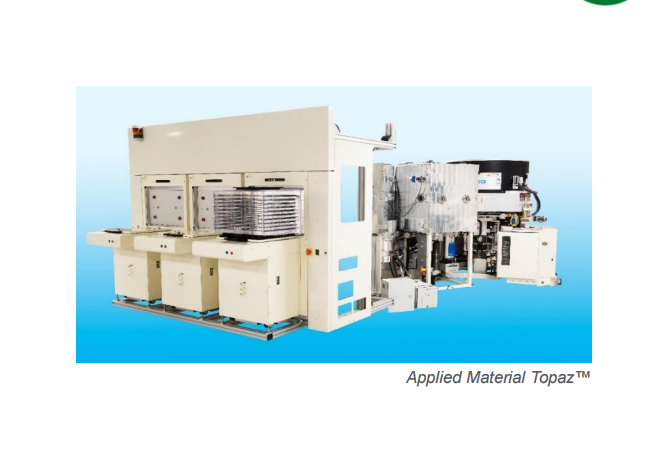

PVD 平台的灵活性：通过收购 Tango Systems，应用材料公司整合了高性价比的 PVD 平台。该平台具备处理多种基材（晶圆、薄膜框架、面板）的能力，适应性强。
应力工程（Stress Engineering）：在金属薄膜沉积过程中进行严格的应力控制，这对于保证超薄晶圆在处理过程中的平整度及防止翘曲至关重要。
多薄膜一体化沉积：支持在同一腔体内完成多种材料（如 Al, Ti, Ni/NiV, Au/Ag）的顺序沉积，有效提升生产效率并降低拥有成本（CoO）。
低热预算控制（Low Thermal Budget）：工艺能够在低于 120°C 的温度下进行，从而保护对热敏感的封装材料和芯片组件。
多晶圆/多批次架构：采用高效的架构设计，以满足大规模制造的吞吐量需求。
处理灵活性：提供针对 Taiko 晶圆、玻璃基板、以及贴带晶圆的搬运方案（Handling solutions），减少了在加工过程中对晶圆正面的接触，有效避免了划伤或污染风险。
无边缘/背面沉积技术：优化了沉积区域控制，确保金属层精准附着在指定区域，避免了不必要的边缘沉积。
该技术组合的核心意义在于：平衡了高性能（优异的电气与物理性能）与高性价比（低拥有成本），使得先进封装工艺能够从研发实验室快速过渡到大规模量产，助力半导体行业实现更高密度的系统集成（SiP）和更复杂的异构集成。
