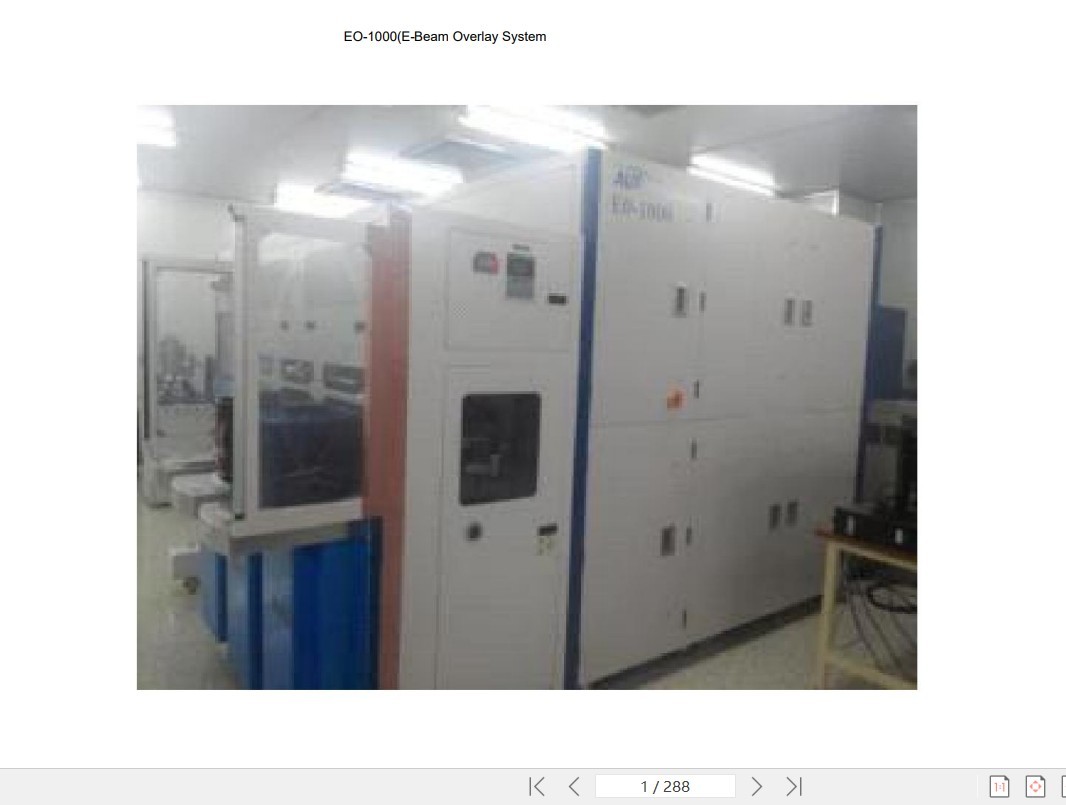

高精度电子束技术（E-beam）实现1nm/2nm先进制程下的套刻误差（Overlay）超精密测量设备详细技术。绝对硬核！
关键技术内容主要为以下四大硬核板块：
这是核心物理源头，决定了电子束的成像质量与分辨率：
肖特基热场发射电子枪： 研发和集成了高亮度、高稳定度的电子源，保证在长时间连续量测中束流的微观稳定性。
复合电磁透镜系统： 设计了极低相差的物镜与快速偏转器。其核心在于如何将电子束聚焦至纳米级束斑，并在微米级区域内实施超高线性的高速扫描。
电子束量测必须在超高真空（UHV）下进行，同时对运动控制的刚度与精度要求极高：

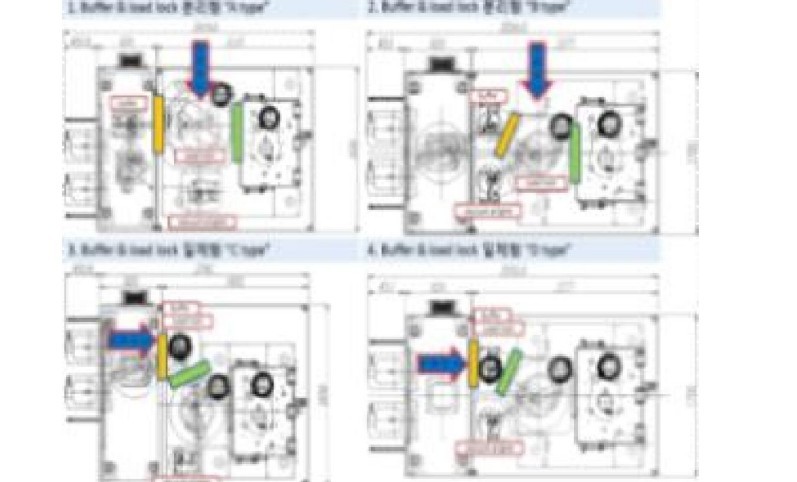

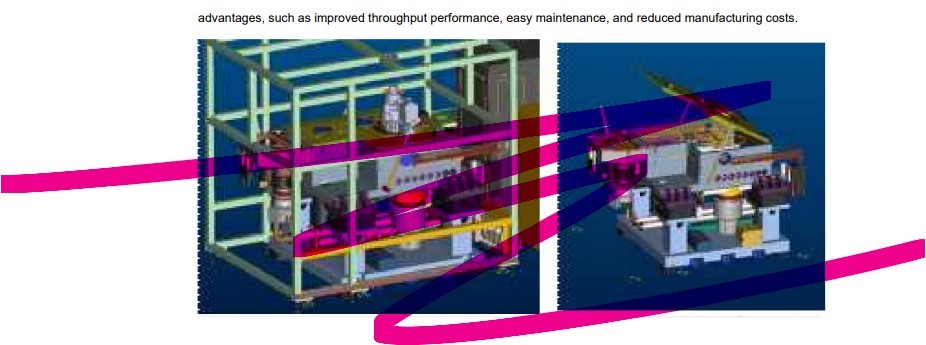

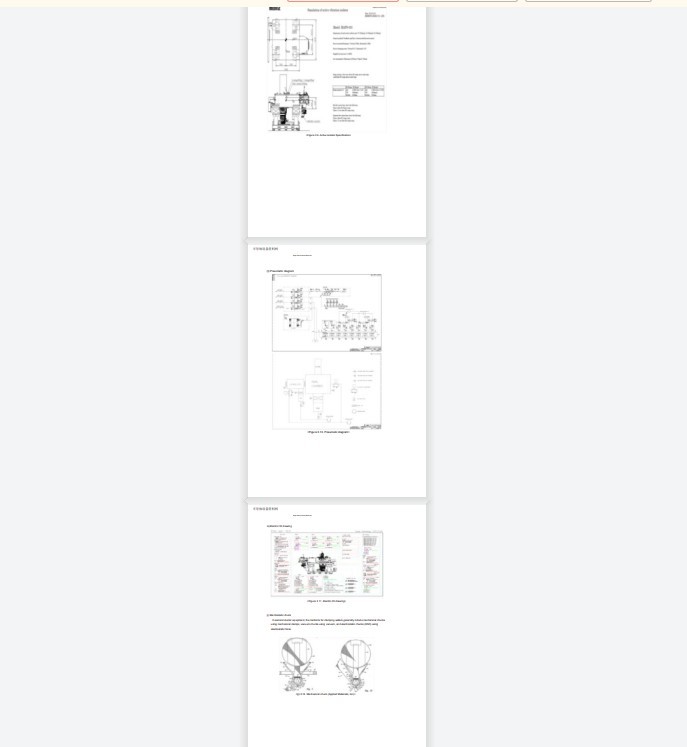

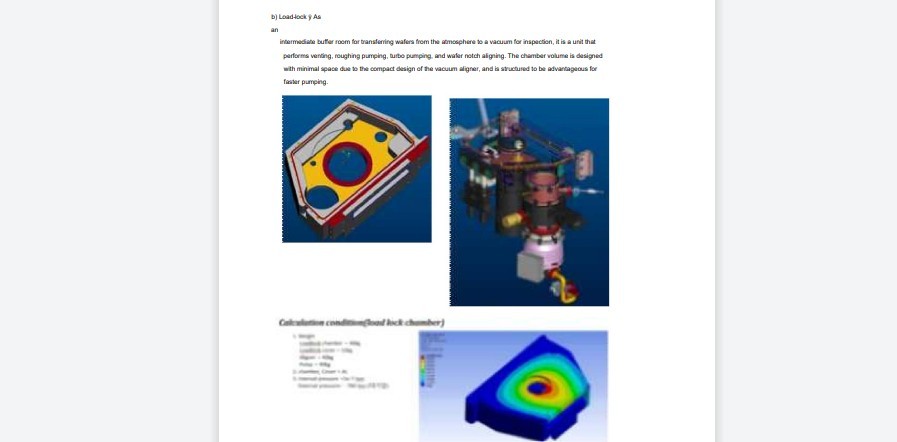

真空多腔体真空维持系统： 研发了晶圆通过 EFEM 经由 Load-Lock 快速抽真空并送入主腔体的真空隔离与气动闭锁机构，确保主腔体内维持高真空度，防止电子束散射。
纳米级保刚运动 Stage： 针对1Xnm/2Xnm节点的对准标记，开发了具备动态减震、无油润滑（防止真空污染）的超精密运动平台。在工作台高速启停和频繁换位量测时，需将机形变和机械微震动压低至亚纳米级，避免图像产生糊边。
硬件采集到电子信号后，如何将其转化为高精度的测量数据：
高效信号探测器集成： 优化了二次电子（SE）和背散射电子（BSE）探测器的排布角度与响应带宽，确保在低束流（低损伤）轰击下，依然能采集到高对比度的对准标记边缘。
光刻胶低剂量减量化扫描算法： 1Xnm节点的光刻胶极易被高能电子束轰击而产生物理收缩。研发团队在算法端集成了快速单线扫描与低剂量图像重建算法，在光刻胶形变发生前即完成信号抓取。
亚像素级边缘提取算法： 针对底层和顶层由于刻蚀不均或形变导致的复杂标记轮廓，开发了鲁棒性极强的亚像素（Sub-pixel）图形边缘识别和中心线对准算法。
量测设备最终需要充当晶圆厂的“眼睛”，指导光刻机进行对准修正：
高阶晶圆网格畸变模型： 晶圆在历经多层高温、刻蚀工艺后会产生非线性的应力翘曲。设备通过测算晶圆上有限个控制点的对准标记，利用高阶多项式数学模型，精准反推出整片晶圆在 X/Y 方向的平移、旋转、缩放及高阶非线性畸变参数。
APC（自动工艺控制）闭环反馈接口： 严格基于半导体 SECS/GEM 通讯协议，将量测出的高阶误差数据实时 Feedback 给前端光刻机，动态调整光刻机的晶圆台运动轨迹，从而压低后续晶圆的套刻预算误差。
下面为内容 总结：
工艺背景： 在1Xnm/2Xnm（如16nm、14nm及以下）制程中，多重图形化技术（Multi-patterning，如SADP/SAQP）被广泛应用，临界尺寸（CD）极度缩小。
物理极限： 传统的光学套刻量测（IBO/DBO，基于图像/衍射的光学测量）受到光波长衍射极限的限制，其测量精度（Gage R&R）和分辨率已无法满足1Xnm节点下对亚纳米级套刻精度控制的要求。
技术转型： 行业必须从传统的光学量测演进到电子束量测体系。电子束的波长极短，能提供无与伦比的空间分辨率，是突破先进制程量产良率控制的关键硬件。

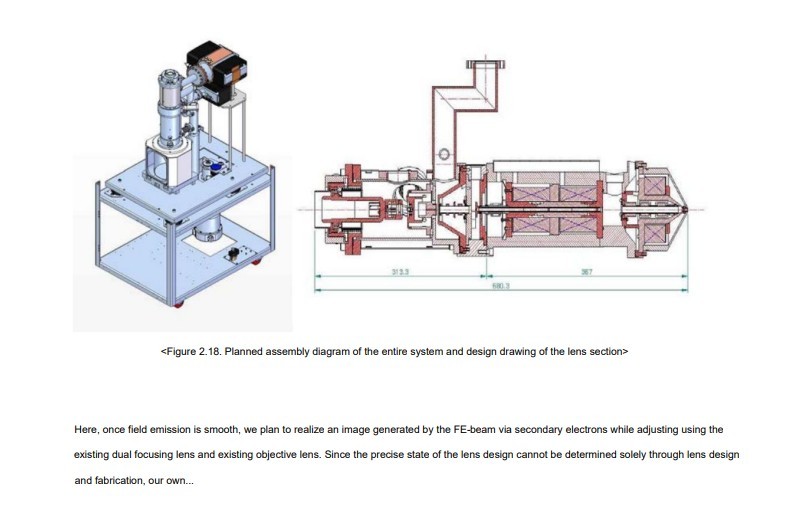

电子光学柱设计：
高亮度电子源： 采用肖特基热场发射电子枪，确保产生高稳定度、高亮度的电子束。
电磁透镜系统： 设计了极其精密的物镜与偏转器系统，负责将电子束聚焦至纳米级束斑，并实现高速、高线性的扫描。

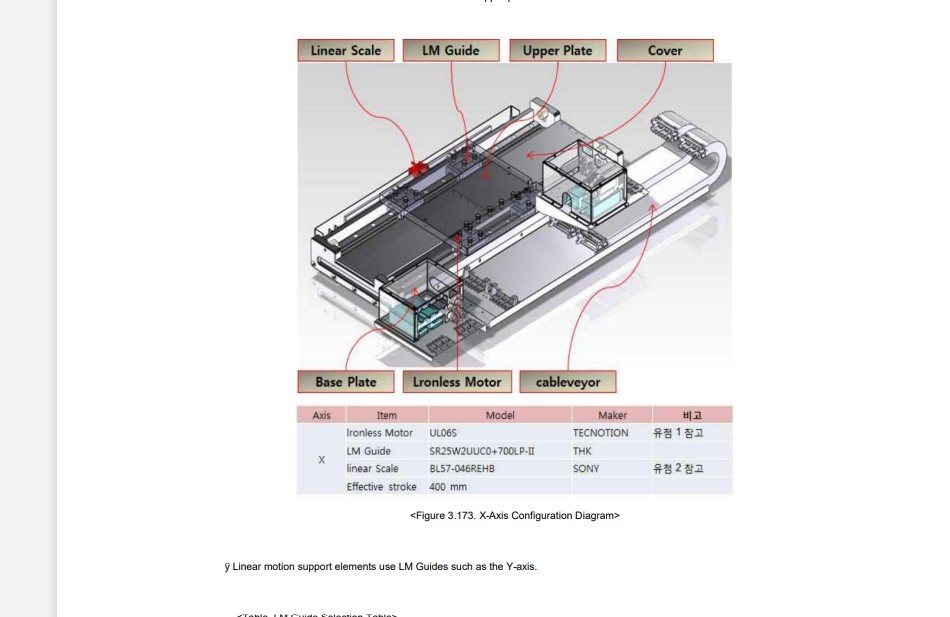

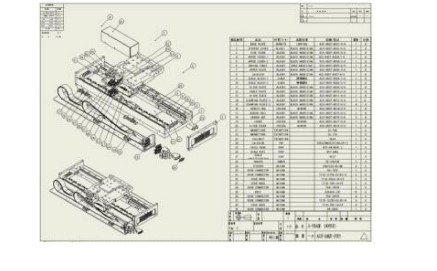

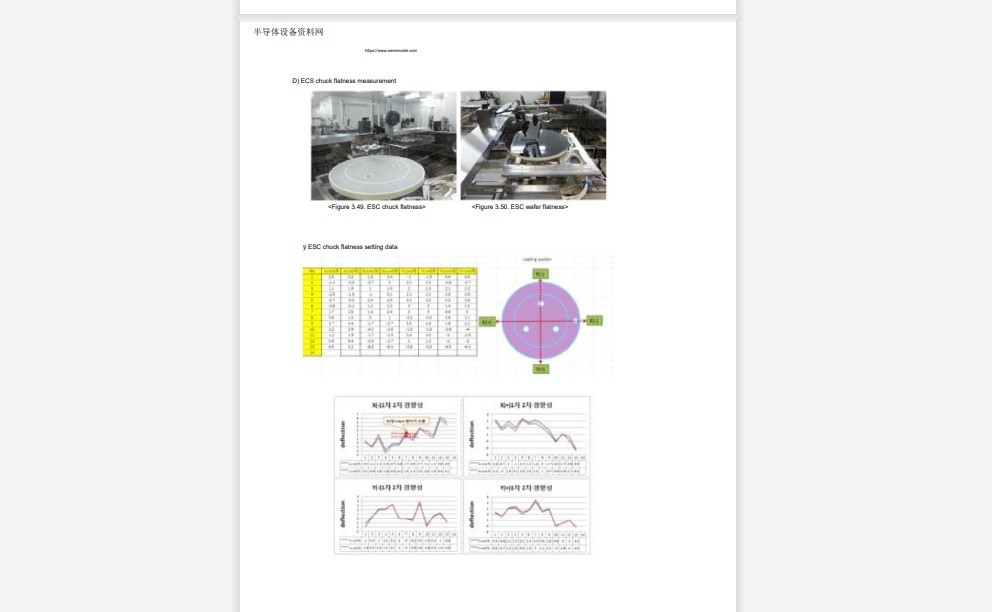

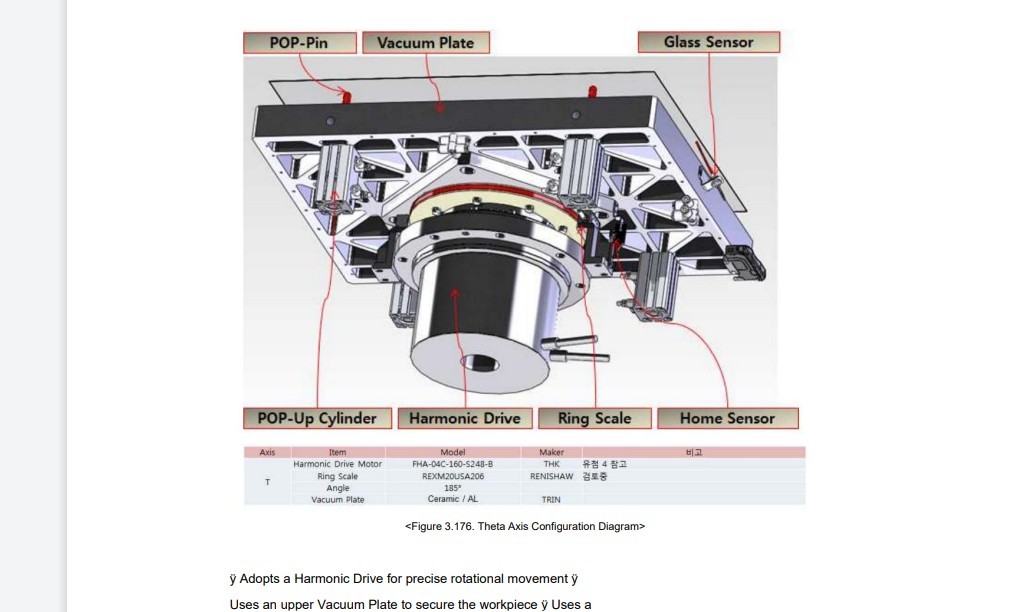

超精密真空运动平台：

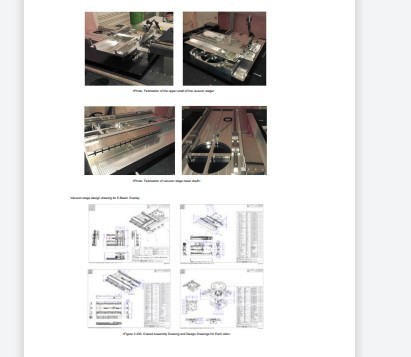

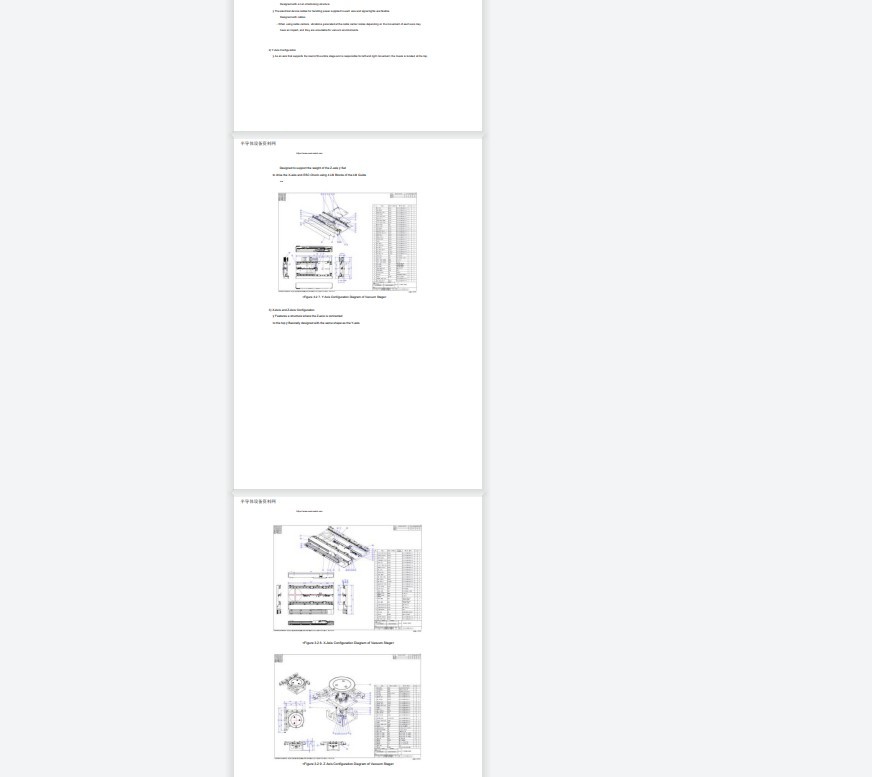

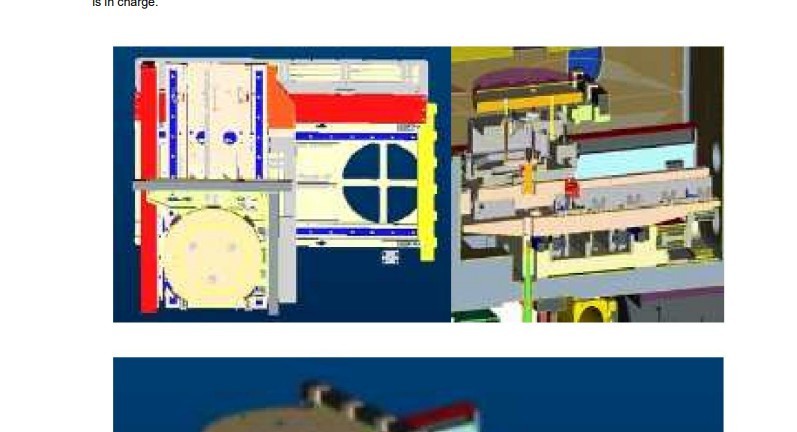

高速真空机械搬送： 晶圆必须在超高真空（UHV）环境下进行测量。研发团队设计了具备空气轴承或磁悬浮结构的六自由度（6-DOF）超精密运动平台，在高速移动和频繁启停下，需将动态震动控制在纳米级。
高灵敏度信号探测器：
优化了二次电子（SE）和背散射电子（BSE）探测器的捕获效率及响应时间，以在低束流、低损伤的前提下，获取高信噪比（SNR）的对准标记（Overlay Mark）边缘图像。
设备的另一大核心竞争力在于如何通过电信号和图像精准提取出两层图形之间的物理偏差：

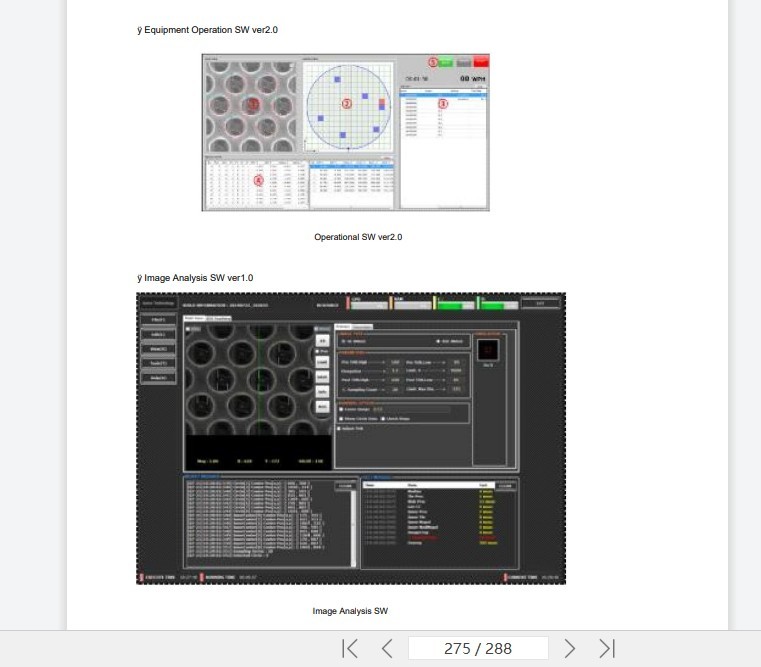

电子束图像处理与边缘提取：
针对1Xnm级别的微细对准标记，开发了抗噪、抗抗刻蚀形变的边缘提取算法，精确捕捉底层与顶层标记的中心线。
套刻误差数学模型：
建立了高阶非线性套刻误差校正模型（如高阶晶圆网格畸变模型 HOWM）。设备通过测量晶圆上有限个站点的误差，利用算法反推出整片晶圆的线性和非线性形变参数（如Translation, Rotation, Magnification, Scaling），并将这些数据反馈给光刻机进行对准修正。
电子束减量化损伤控制：
在1Xnm节点，高能电子束直接轰击敏感材料（如光刻胶）会导致材料收缩。算法端集成了快速扫描与低剂量（Low Dose）图像恢复算法，在材料发生物理形变前完成信号采集。
