该文档主要探讨了面向集成电路（IC）基板应用的“高速铜电镀工艺”，特别是针对2合1（2-in-1）再布线层（RDL）特征的制造技术。
该酸性铜电镀工艺专为 SAP（半加成法）技术中的 2-in-1 通孔填充和 RDL 电镀而设计。通过优化电镀工具与化学添加剂的配合，该系统能够在保证高生产效率的同时，实现极佳的均匀性并满足严苛的工业可靠性标准。
以下是该文档的主要技术点总结：

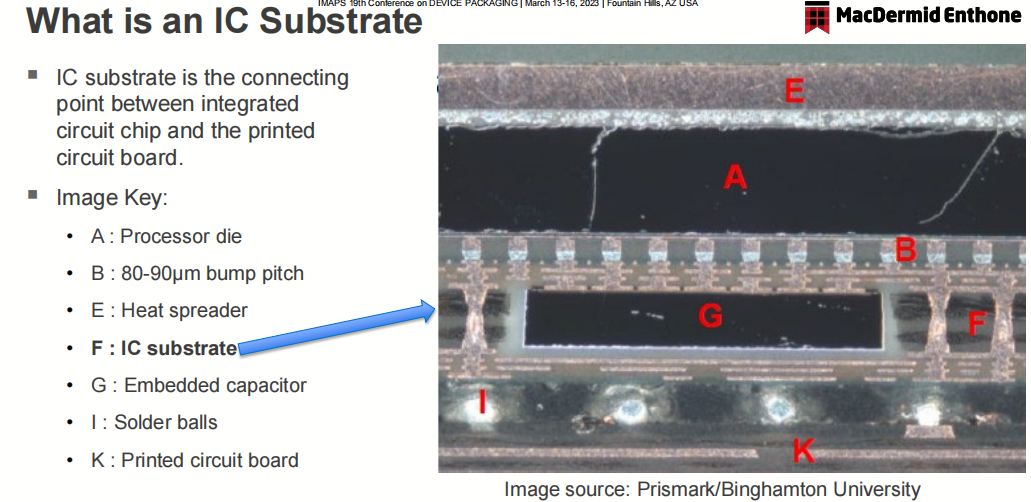

市场趋势：随着封装技术的不断演进，IC基板行业增长迅速，且对基板的复杂性、小型化和功能密度要求越来越高。

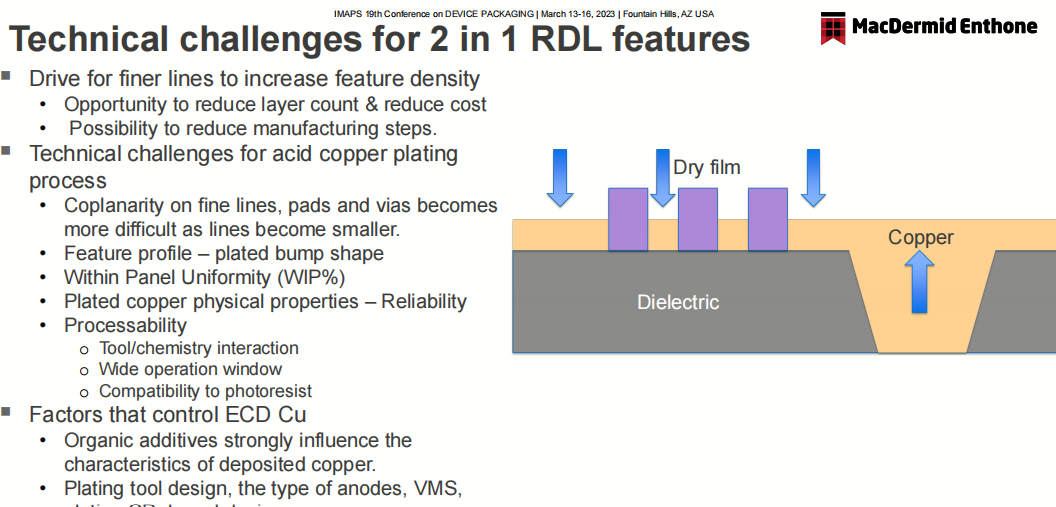

技术挑战：随着特征尺寸（如线宽/间距 L/S）不断缩小，传统的酸性铜电镀工艺面临诸多挑战，包括：
在细微线条、焊盘和通孔处实现良好的共面性。
保持面板内的均匀性（WIP%）。
优化镀铜层的物理性能和可靠性。
处理工具/化学品之间的相互作用，并寻求宽广的工艺操作窗口。

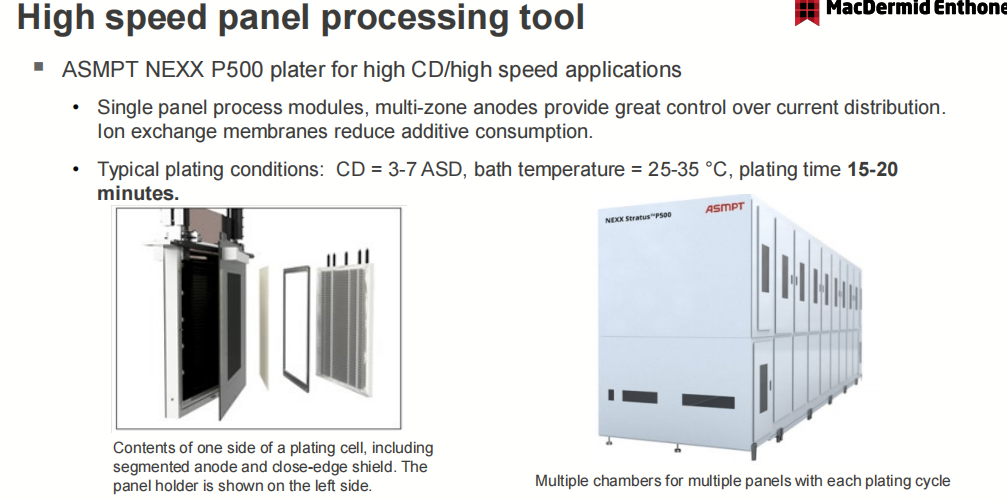

适用设备：该工艺可应用于垂直连续电镀（VCP）设备或高速单板电镀机（如 ASMPT NEXX P500）。
关键要素：
有机添加剂：对沉积铜的特性、外观、结构和内应力有决定性影响。
多区域阳极控制：单板处理工具通过多区域阳极提供对电流分布的精确控制。
离子交换膜：用于减少添加剂的消耗。
工艺参数：文档提供了包含硫酸铜（CuSO₄）、硫酸（H₂SO₄）、氯离子（Cl⁻）、润湿剂、光亮剂（加速剂）和整平剂的详细化学品配方及功能。

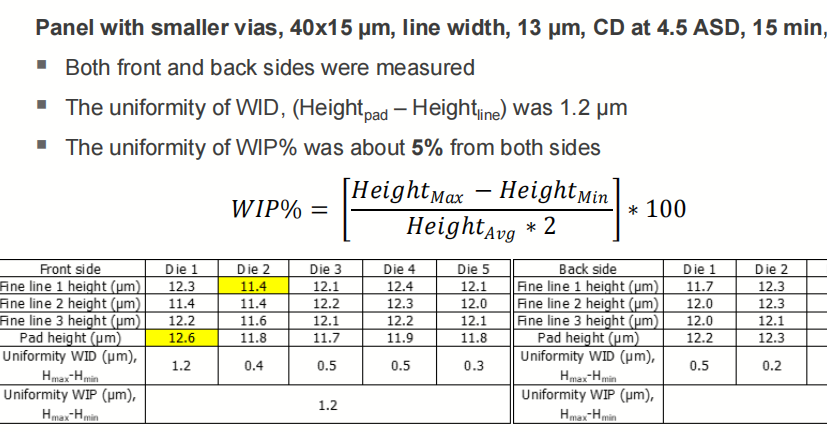

均匀性表现：利用优化后的系统（添加剂 + 电镀工具），在 510×515 mm 面板上，WID（焊盘与线条高度差）变化小于 1.2 μm，面板内均匀性（WIP%）优于 5%。
材料性能：
物理特性：沉积铜层具有低内应力，其拉伸强度和延伸率超过了 IPC Class III 规格要求。
微观结构：无论在何种电流密度和浴温下电镀，沉积层均表现出一致的等轴晶粒结构。
SIMS分析：通过二次离子质谱（SIMS）分析验证了沉积铜层中杂质含量较低。
