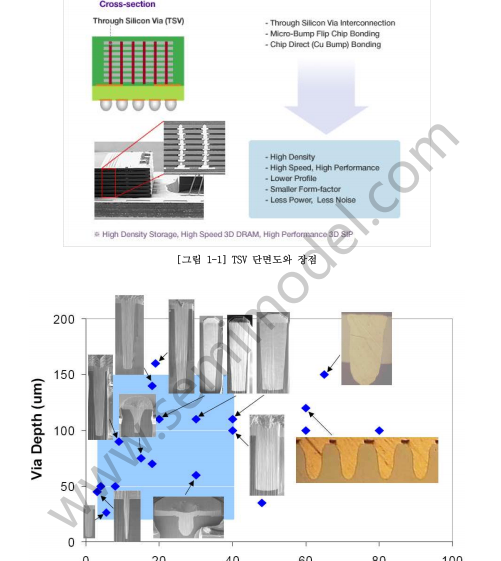

3D 集成电路（IC）是半导体微型化的重要路径，而 TSV（硅通孔）的铜填充质量直接决定了 3D 封装的可靠性。在此项目之前，高性能的 TSV 铜电镀液主要依赖进口，国内缺乏具有竞争力的自主配方。
开发出适用于 TSV 高纵横比孔结构的铜电镀添加剂体系，确保铜在孔内实现自底向上（Bottom-up）的填充，避免出现空洞（Void）或缝隙（Seam）。
通过对电镀液中抑制剂、加速剂和整平剂的配比优化，成功开发出了可商用的铜电镀添加剂系统，并在实际的 TSV 工艺验证中达到了技术目标，实现了工艺国产化替代。

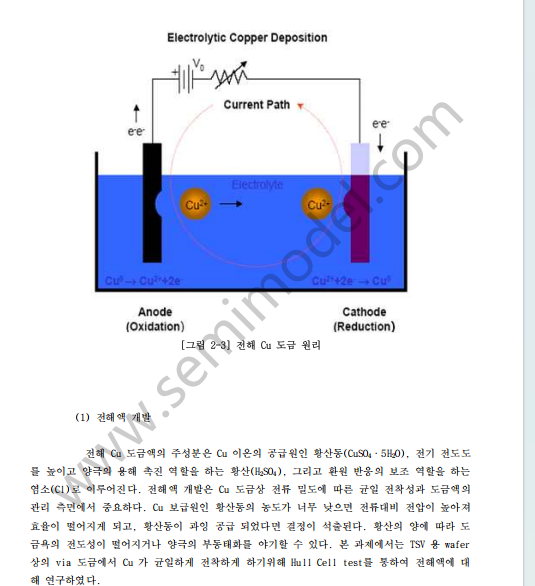

核心难题： TSV 是高深宽比（High Aspect Ratio）的孔结构。如果孔口电镀速率过快，会导致孔口“封死”，使内部留下空洞。
解决方案： 通过特定添加剂的协同效应，实现孔内沉积速度快于孔口：
加速剂（Accelerator）： 优先在孔底吸附，促进底部铜离子的沉积。
抑制剂（Suppressor）： 在孔口和侧壁形成保护膜，抑制铜的过早沉积。
整平剂（Leveler）： 确保镀层表面的平整性，减少多余沉积。
文档详细对比了用于 PCB（印刷电路板） 的通用铜电镀液与 TSV 专用 铜电镀液的区别。TSV 电镀对添加剂的纯度、化学稳定性及在窄孔内的扩散特性要求极高。
该项目通过大量的实验设计（DOE），确立了各组分在不同电流密度下的最优配比，实现了对铜晶粒生长的有效控制。

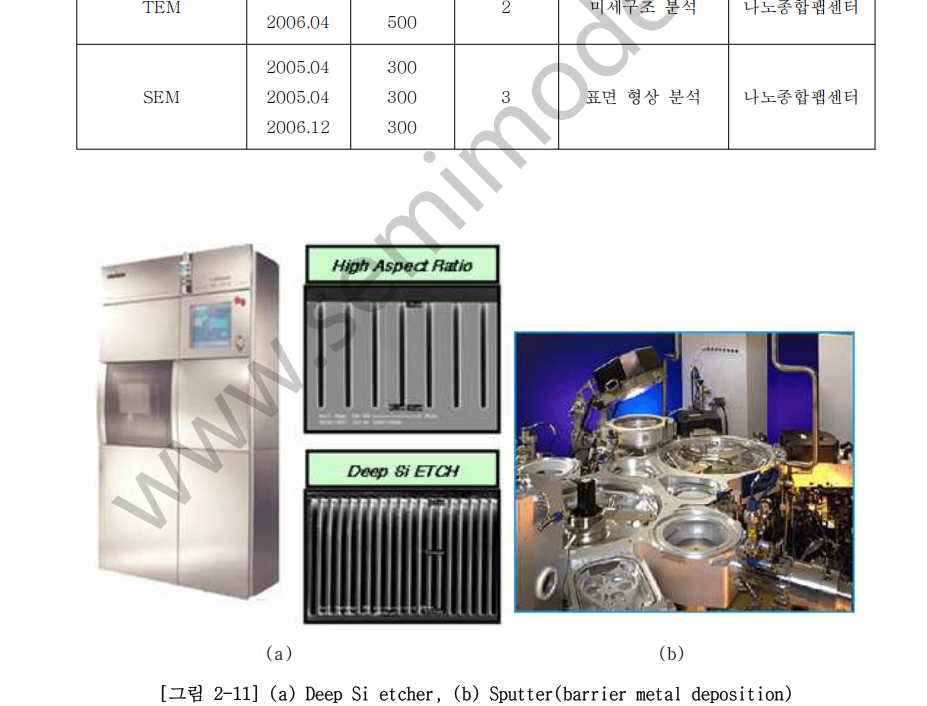

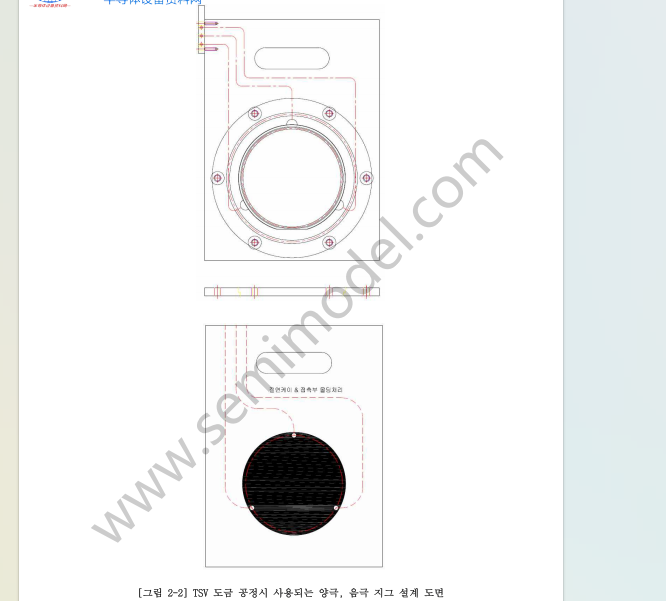

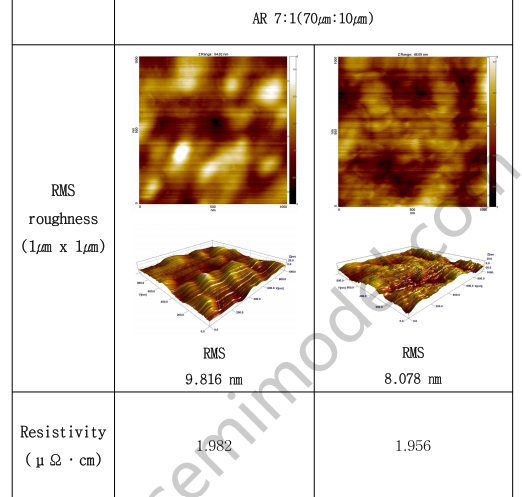

电学性能： 确保填充后的铜柱具有良好的导电率和极低的电阻率。
可靠性测试： 通过热循环及后续的化学机械抛光（CMP）验证，确保电镀后的铜层与硅基底之间没有分层或剥离。
