晶圆级硅通孔(TSV, Through Silicon Via)半导体铜电镀技术-105页
首页 >半导体设备资料 >晶圆制造:光刻-显影-刻蚀-热处理 2024-01-31 报告错误错误问题可与客服联系,感谢您的支持! [获取免费下载] 觉得本站不错记得分享给好友哦! 0
2
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
资料描述

这份文档是关于晶圆级硅通孔(TSV, Through Silicon Via)高速铜填充技术的公司内部研发总结资料。TSV 是实现 3D 封装的核心技术,该项目的核心目标是解决 TSV 填充过程中存在的效率低、孔口易闭合等技术瓶颈,实现高质量的高速铜填充。

以下是文档的内容总结及核心技术要点:

1. 文档核心内容总结

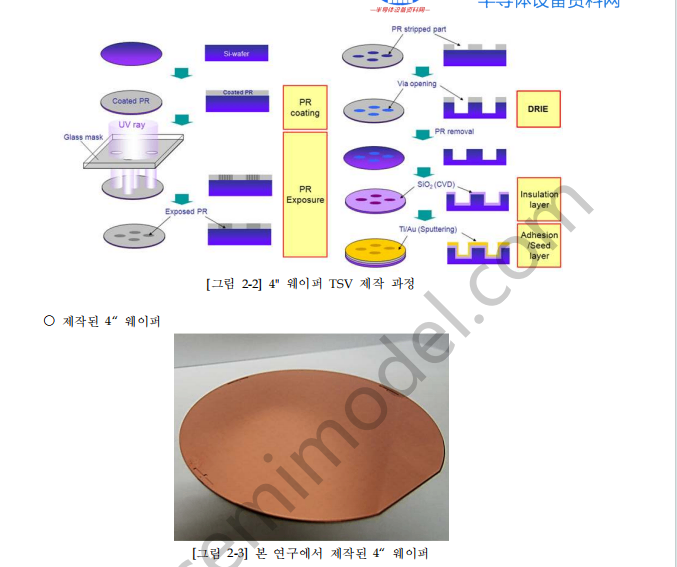

  •  在半导体制造中,TSV 填充是 3D 集成电路的关键工艺。传统的填充方法(如简单的直流电镀)往往导致孔口先被封闭,内部产生空洞(Void),且随着通孔深宽比的增加,填充速度慢,极大地限制了生产效率。

  • 文档主要针对晶圆级的 TSV 铜电镀工艺进行优化,重点开发了一套适用于 TSV 的高速电镀装置及相应的工艺流程,以实现“无空洞、高效率”的填充效果。

  •  开发出了适配 晶圆的专用电镀装置,并优化了电流控制工艺,成功缩短了填充时间,同时保证了铜层质量的均匀性和致密性。

2. 技术要点与方案

(1) 电流波形控制技术(核心技术)

为了解决 TSV 入口处的“过镀”现象(即孔口过早封闭导致内部空洞),研究对比了三种主要的电镀波形:

  • 直流(DC)电镀: 入口处沉积速度最快,极易造成孔口堵塞,导致内部无法填充完全。

  • 脉冲(Pulse Reverse, PR)方法: 通过周期性的反向电流,在电镀过程中适度“溶出”孔口处过量沉积的铜,减缓口部封闭速度,改善了填充均匀性。

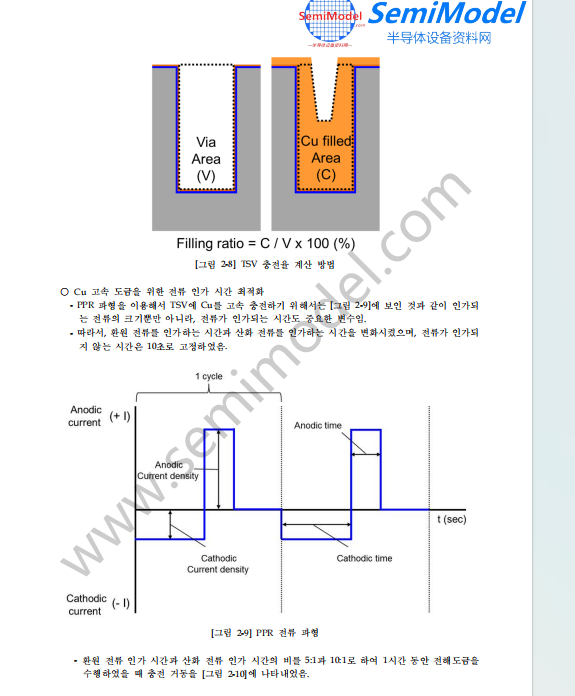

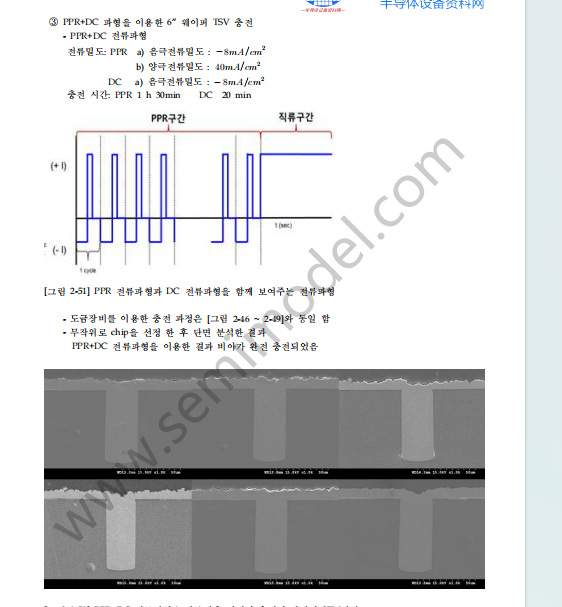

  • 周期性脉冲-反向(PPR)方法(最优选):

    • 技术原理: 在 PR 的基础上引入了“电流关闭时间”。

    • 优势: 给孔口处的铜离子扩散提供了充分时间,使得高深宽比的孔内部能够得到更好的填补。这是实现高电流密度、高速填充的关键技术,能够在缩短时间的同时保证电镀层具有良好的等角特性。

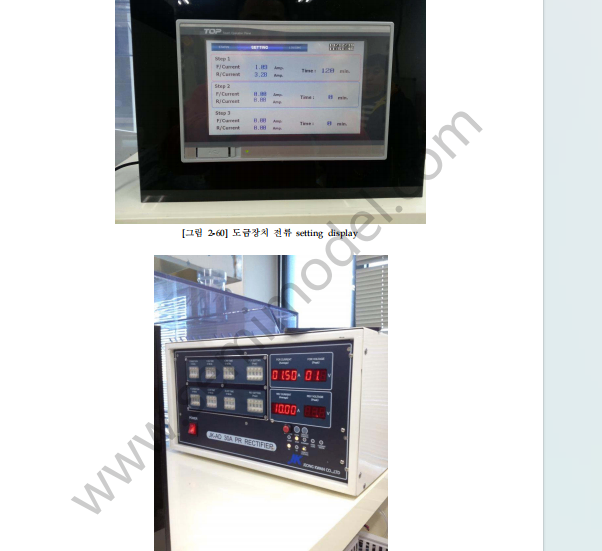

(2) 电镀装置的开发

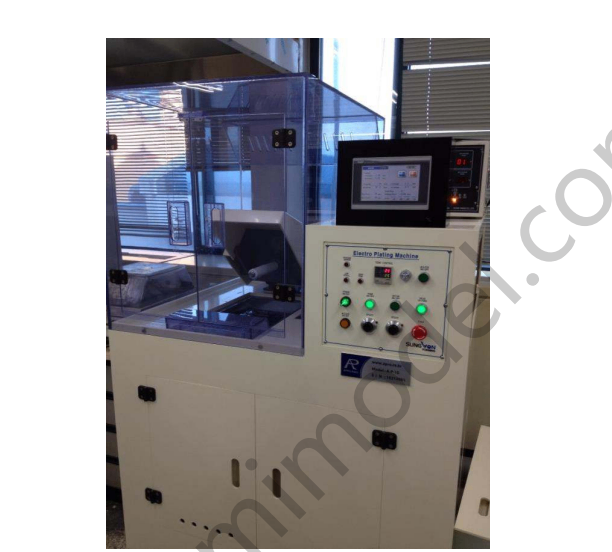

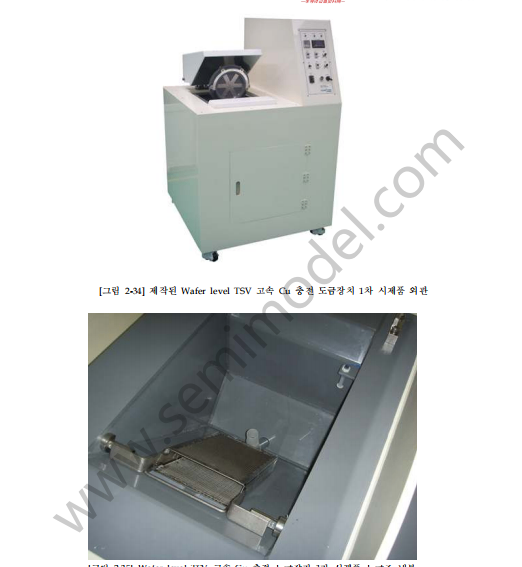

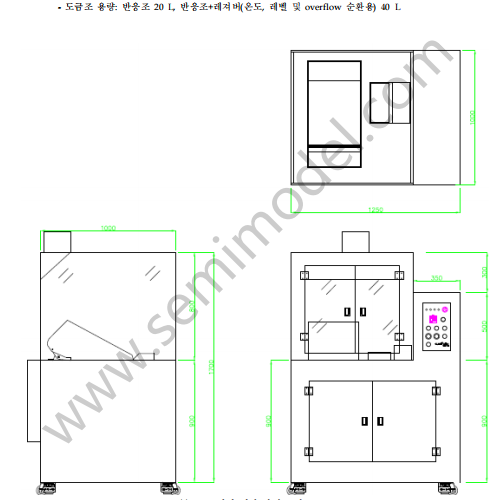

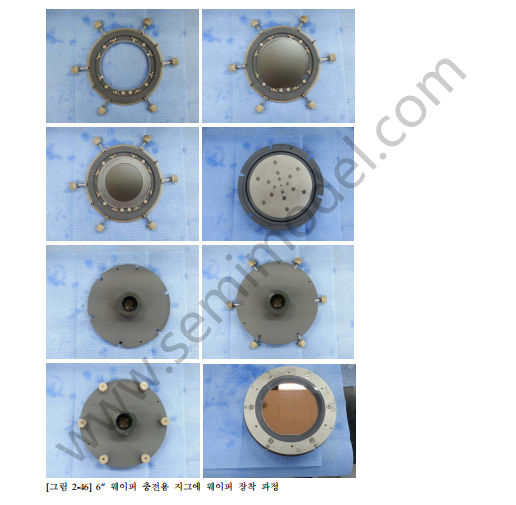

  • 为了配合上述工艺,设计了专门针对 6 英寸晶圆的电镀槽及系统。

  • 该系统允许灵活测试不同的添加剂配方,能够实现对工艺条件的精细化控制。

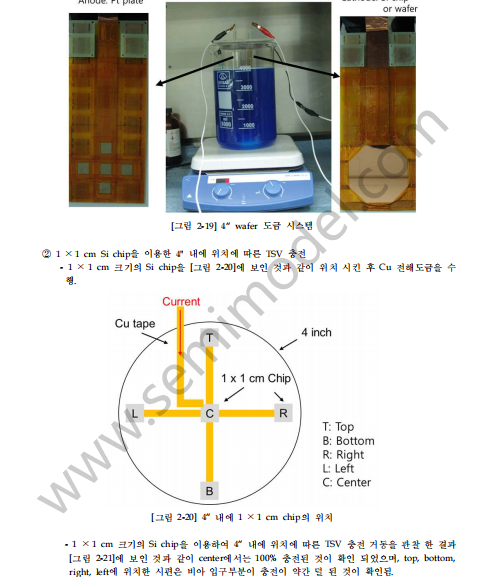

(3) 实验验证与优化

  • 添加剂研究: 电镀液中添加剂(抑制剂、加速剂、整平剂)的配比对填孔质量至关重要,研究探索了不同添加剂对铜沉积速率及微观结构的影响。

  • 工艺适配性: 验证了该方法与晶圆制造中常用的光刻胶(PPR、NPR)等材料具有良好的化学兼容性。
