以下是文档的核心内容：
随着AMOLED显示技术成为下一代核心显示技术，由于其制造工艺（如结晶、有机膜沉积、封装）在大型化应用上存在技术瓶颈，急需开发高性能的热处理设备技术。
在1x/2x纳米级半导体制造中，为了解决图案对准误差及掺杂扩散导致的漏电流问题，需要开发局部的激光热处理技术和超浅结形成技术。

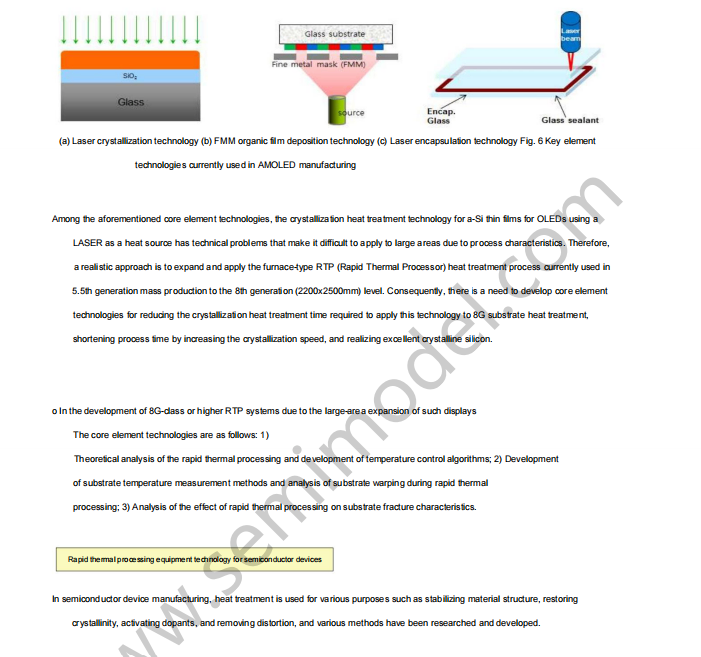

RTP热处理系统开发：将现有的5.5代线RTP工艺扩展至8代线（2200x2500mm）水平，重点解决大面积均匀热处理、温度控制及基板变形问题。
激光热处理技术：开发用于厚非晶硅（a-Si）薄膜结晶的局部激光热处理技术，旨在减少热处理时间、提高结晶速度，并优化工艺产率。

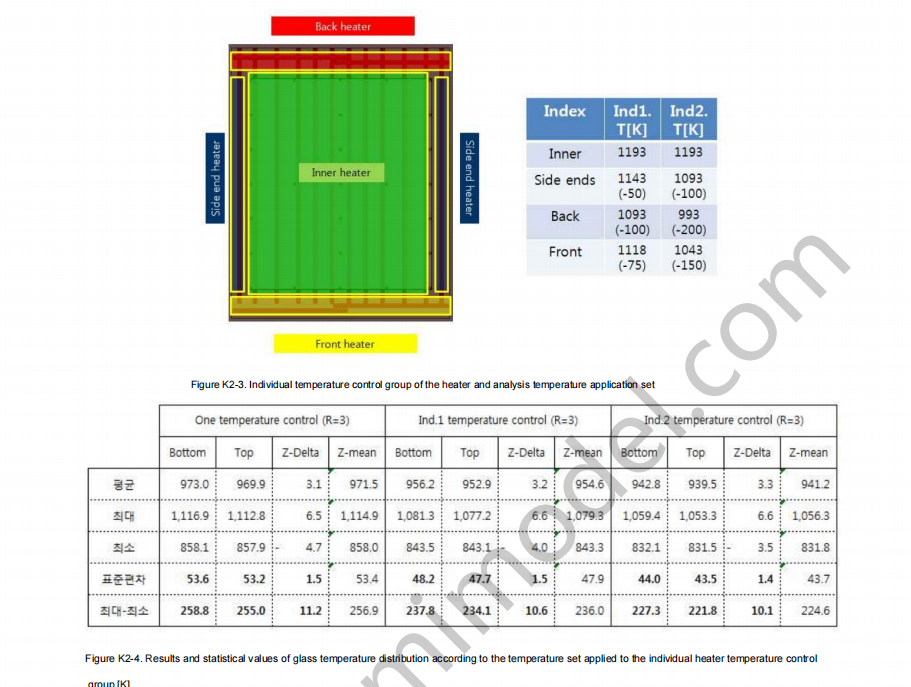

精密控制与分析：通过计算模拟与实验验证，建立温度分布控制算法、薄膜热电偶测温技术、以及玻璃基板在热处理过程中的应力与破裂分析模型。

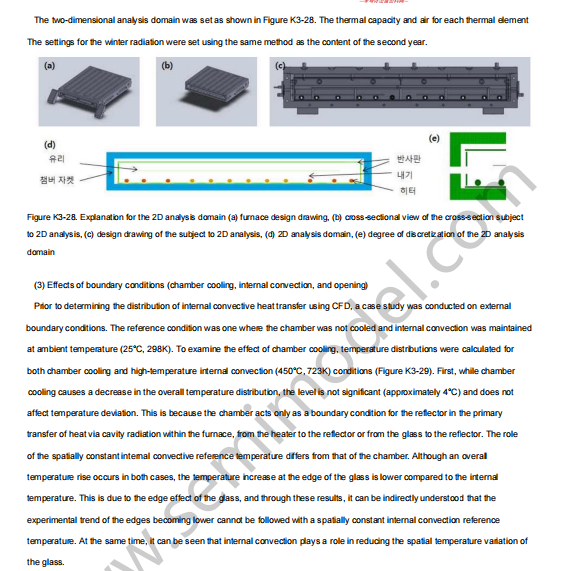

温度控制与模拟：成功构建了基于辐射、传导和对流的2D/3D热处理模拟模型，并通过计算流体动力学（CFD）技术提高了温度预测精度。

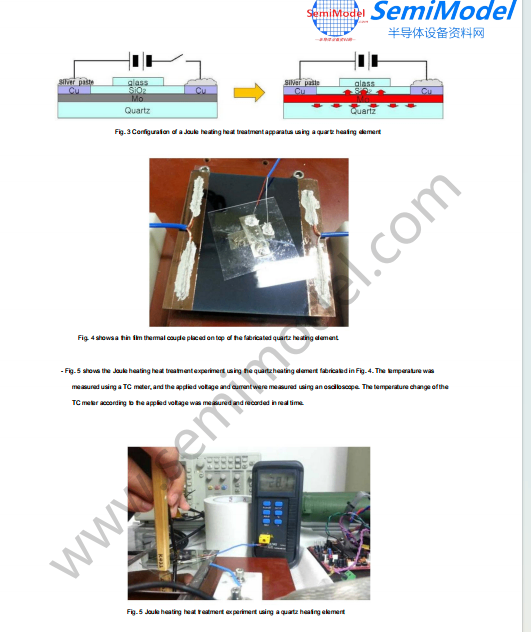

测量与评估技术：开发了用于快速加热环境下的薄膜热电偶设计与制造工艺，能够实时监测玻璃基板表面温度。
基板应力研究：分析了快速加热/冷却循环中玻璃基板内部的残余应力及破裂特性（基于Weibull分布），通过实验找到了减少热变形的优化热处理条件。
激光工艺优化：优化了a-Si薄膜的结晶工艺变量，验证了不同能量和波长激光对薄膜性能的影响，为下一代高集成度半导体器件的制造奠定了基础。
