该文档重点在于半导体后道封装（Back-end）环节，为应对TSV（硅通孔）等3D封装需求，开发了关键的加工设备。
由于半导体小型化成本不断增加以及二维结构的局限性，需要三维封装技术（如三维 TSV）作为替代方案，以提高器件集成密度和。
技术要点：

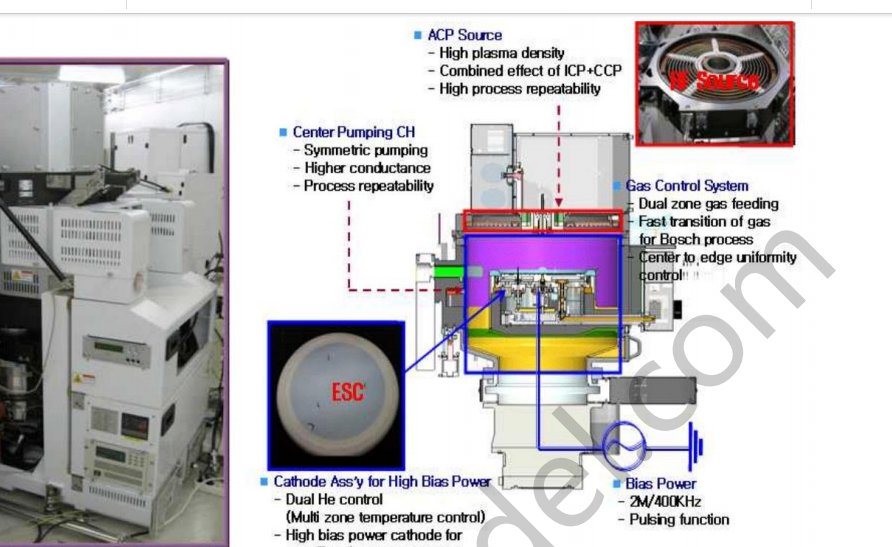

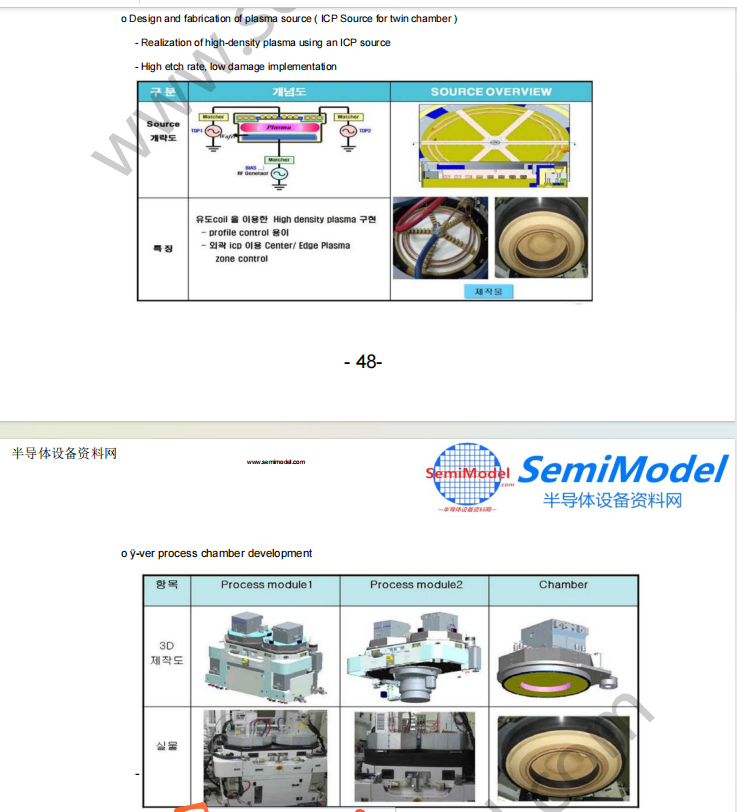

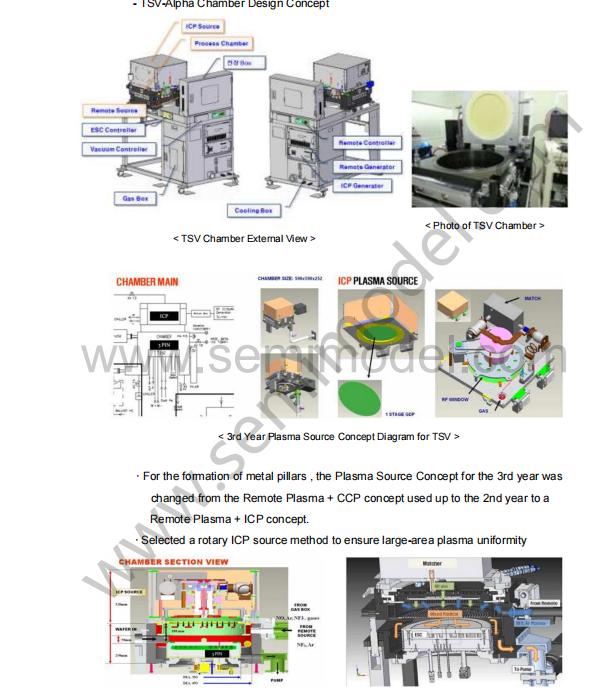

TSV深孔刻蚀（Deep Via Etch）： 采用了独创的RF（射频）等离子体源技术，实现了针对300mm大尺寸晶圆的高速刻蚀，并采用双腔室（Twin chamber）系统提升生产效率。
等离子体减薄技术（Plasma Thinning）： 针对传统物理磨削（Back Grinding）容易导致晶圆裂纹和强度下降的问题，采用“化学+等离子体”蚀刻方式进行减薄，在保持晶圆完整性的同时实现了高蚀刻速率。
等离子体切割技术（Plasma Sawing）： 旨在替代传统的机械刀片（Blade）或激光切割，利用等离子体进行晶圆切割。该技术显著减少了物理应力，从而大幅提高了芯片的抗折强度（Die Strength），特别适用于超薄晶圆工艺。
