先进封装晶圆对晶圆混合键合设备机密核心技术！178页，内容十分硬核！
高精度柔性铰链设计：通过参数化设计与灵敏度分析，最小化了柔性铰链在多轴移动时的寄生变形，目标控制在1%以下）。
模态分析与优化：通过ANSYS模态分析，确保系统1阶固有频率在设计目标范围内（100Hz以上），提高了抗干扰能力与动态刚性。
集成对准算法：利用光学系统识别Mark点，通过高分辨率线性编码器（LIP 281）进行实时反馈，克服了手动调节的限制。
资料重点研究的内容：柔性铰链结构技术和图纸以及双伺服闭环控制逻辑图，这些是实现纳米级定位精度的核心理论支撑。
以下是资料技术总结：

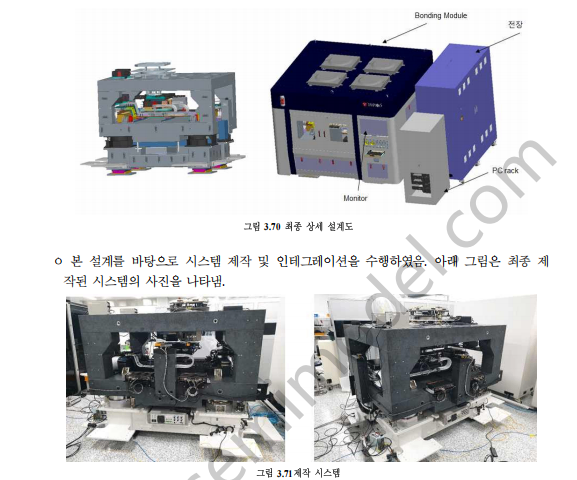

开发用于室温混合键合（Wafer-to-Wafer Hybrid Bonding）的6轴双伺服晶圆传输及对准系统，实现高精度、低变形的超精密晶圆键合。
集成了精密机械、运动控制及光学补偿算法，主要构成如下：

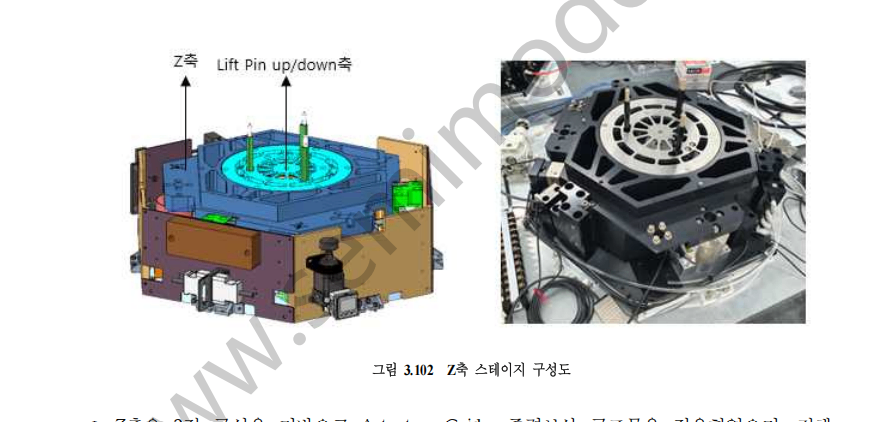

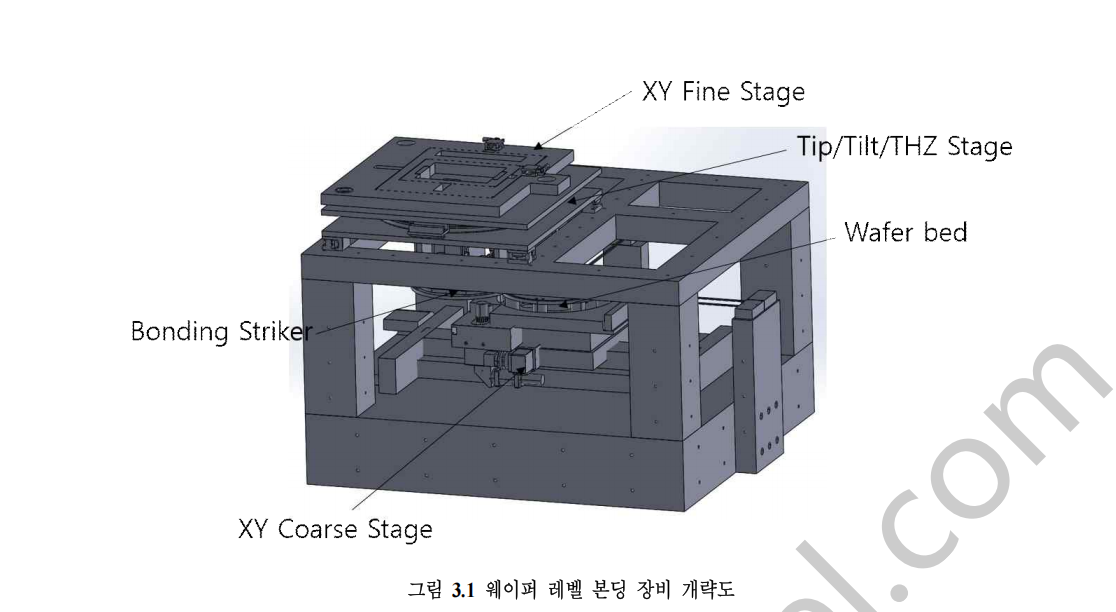

XYZ粗动与微动叠加（结构：
粗动台：负责XYZ大行程移动，配备重力补偿机制，确保高刚性与平稳性。
微动台：采用柔性铰链（Beam Flexure）结构，有效消除摩擦、磨损及背隙，通过压电驱动器（PZT）实现纳米级高精度定位。
6轴对准系统：
XY, Tip/Tilt, THz 微动台：实现了6自由度（6-DOF）的高精度对准能力，确保晶圆间精确贴合。

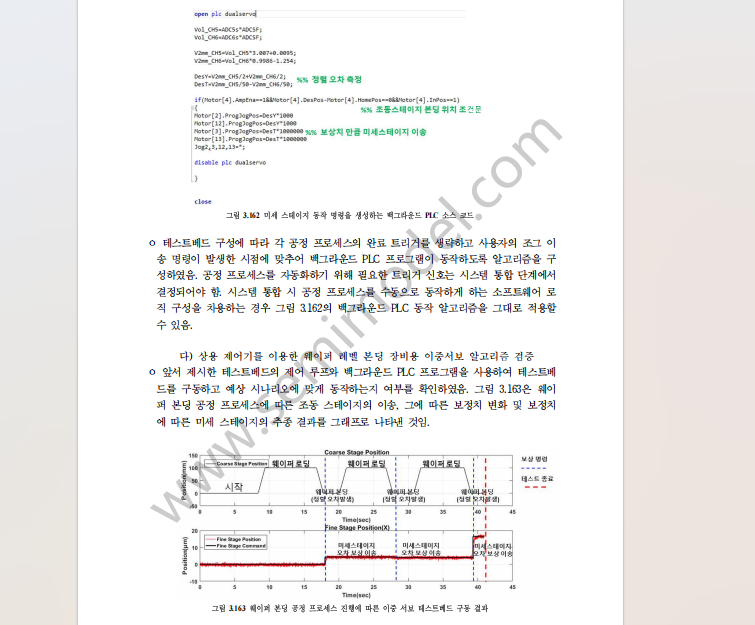

控制算法：

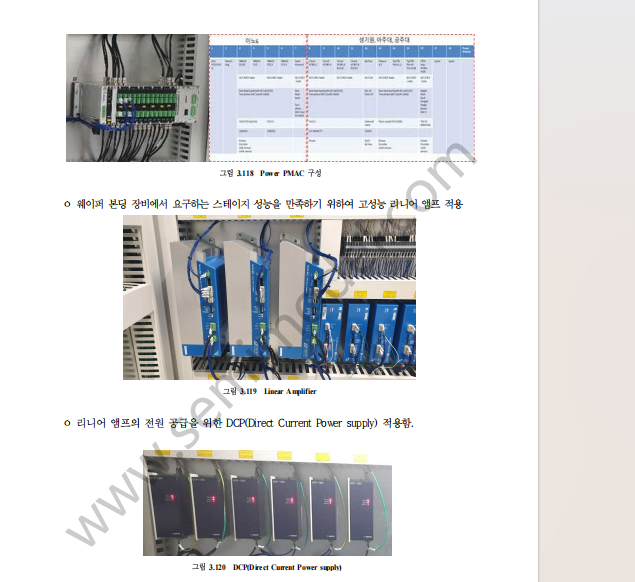

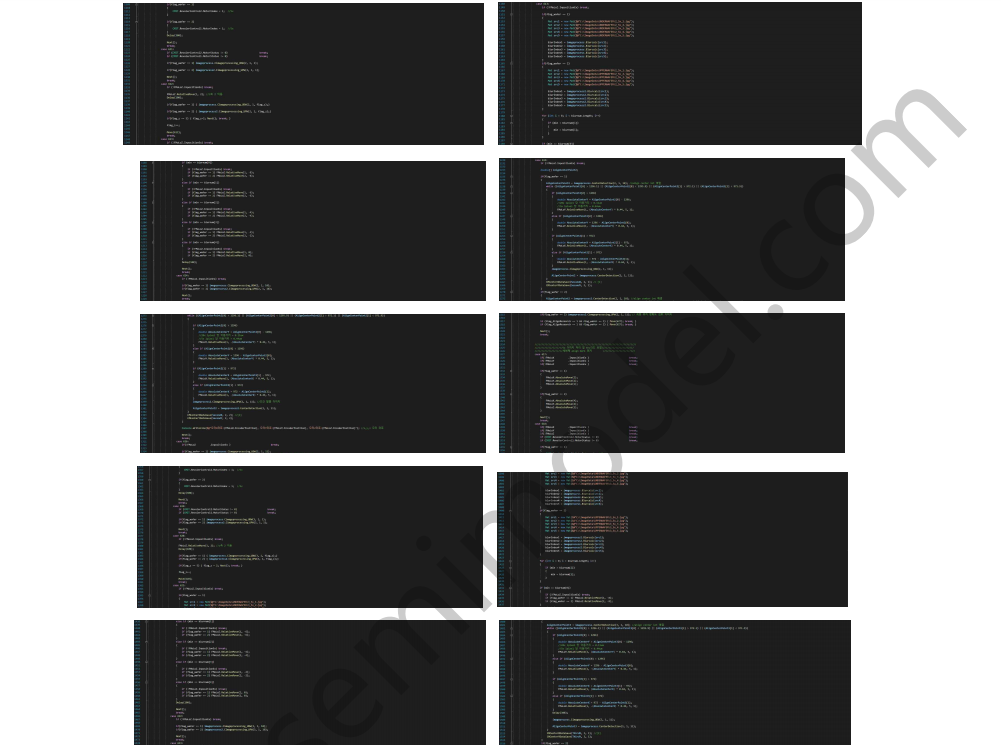

基于商用控制器（PMAC）开发双伺服控制算法，实现多轴同步控制，提高定位稳定性与动态响应速度。
晶圆处理模块：

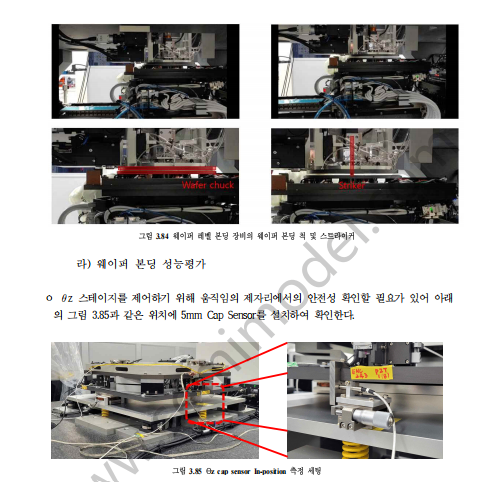

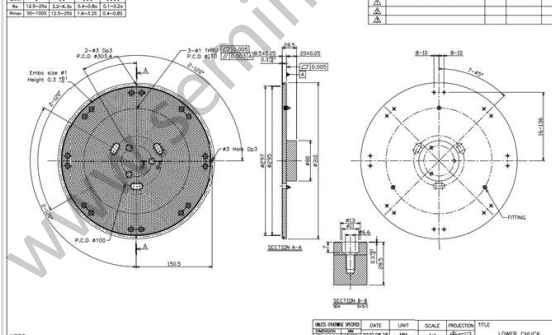

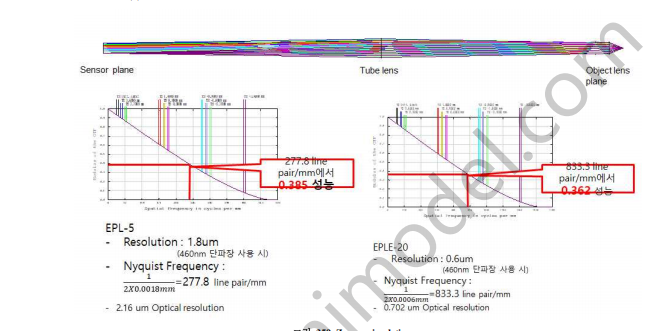

配备专门的Striker模块、畸变校正夹具（Distortion chuck）及高倍率光学系统，实时监测对准误差并补偿晶圆在键合过程中的变形。
