用于高分辨率（100ppi以上）Micro LED显示器制造的选择性转印及大面积键合工艺与装备。利用多光束激光技术实现Micro LED的并行选择性转印，并结合低残胶功能性粘合材料（DRL）与激光辅助键合（LAB）工艺，实现高效率、高精度的芯片集成 。
资料主要详细讲到五大协同模块组成，各模块分工明确，共同支撑整机系统：

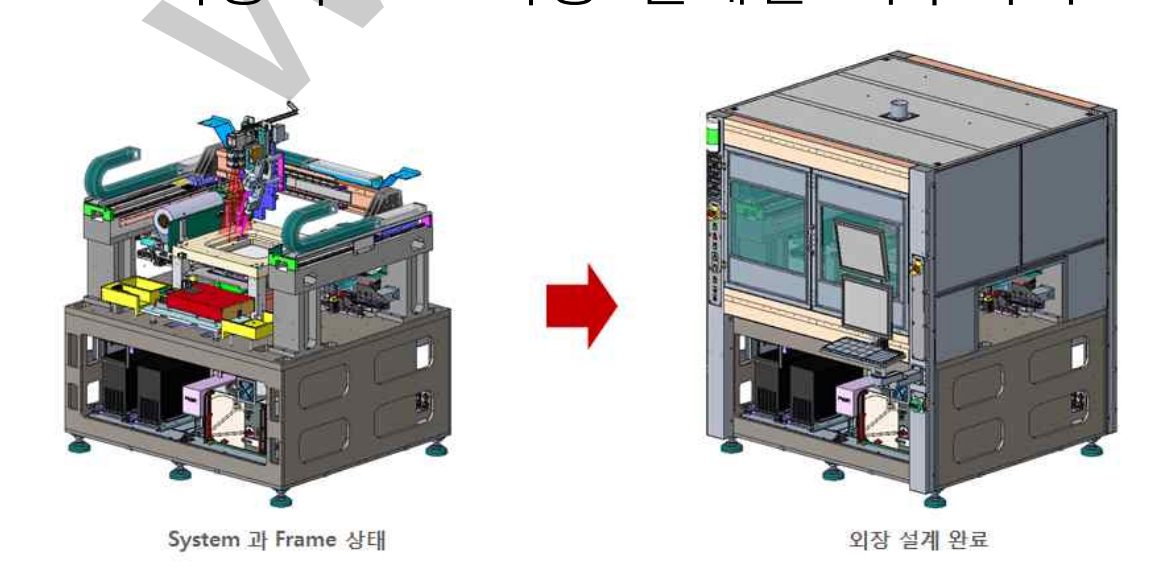

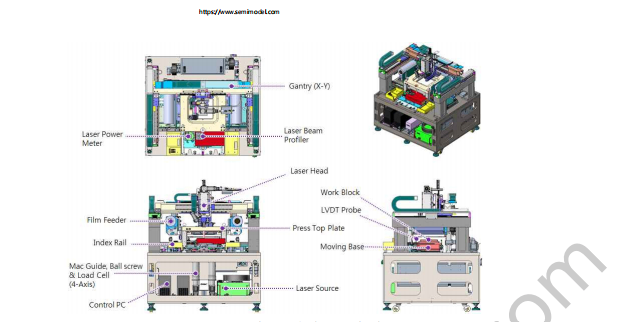

① 高速转印及大面积键合装备系统：高精度多光束激光转印头及自动化搬运系统，集成高精密Tilt/下压控制工艺，确保转印及键合过程的平面度与压力均匀性 。

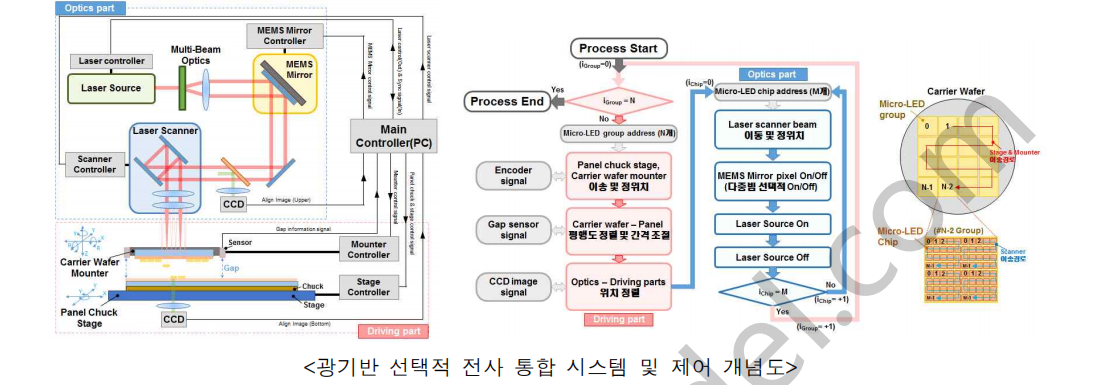

② 多光束光路设计与转印控制：基于飞秒（fs）激光与空间光调制器（SLM/DMD/DOE），实现多光束并行生成及扫描同步控制，提升转印速度与定点精度 。
③ 低残胶功能性粘合层技术：设计光感应动态释放层，优化粘合剂的弹性和热特性，确保在高频率激光冲击下实现高粘接与低残胶剥离（残胶率≤2%） 。
④ Micro LED 芯片工艺优化：针对高密度集成需求，优化30-40µm级超小型Micro LED芯片结构及隔离工艺，提升制造的一致性与集成度 。
⑤ 来自三星的测试验证：基于Flexible Active Matrix测试基板，对转印后的芯片进行点亮及电气可靠性评估，反馈优化制造参数
资料为硬核资料！大量结构细节展示！
