如果您需要针对“热压键合过程中的压力曲线控制”或“温度均匀性设计”进行更深入的技术探讨，我们可以针对这些专项内容进一步拆解。
在传统的固晶机中，封装材料多为点胶（Paste）；而在高密度TSV封装中，NCF膜引入了全新的工程挑战：
工艺需求的变化：NCF需要在热压键合过程中，同时完成“薄膜软化”、“芯片对准”、“挤出多余胶体”以及“固化”等多个动作。
真空与压力控制：NCF在Bonding过程中极易产生气泡（Void），设备必须具备高精度的真空腔体环境和梯度压力控制能力。
温度均匀性：由于NCF的热流变特性，键合头的加热板必须保证极高的温度均匀度（±1~2℃），以确保薄膜在全表面同时达到理想流动性。
TSV封装中的TC Bonding（热压键合）需要“设备商（如Crucial Machines）与材料商、芯片商”进行联合开发。这对设备工程师有重要的启示：
联合开发：设备性能指标（如Bonding Force的响应速度、加压模式）直接决定了NCF材料的表现。
数据反馈闭环：设备商不仅是造机器，还要建立“工艺评估基础设施”。例如，在实验室阶段，设备需要具备模拟量产产线的能力（Pilot-Plant），以便为材料厂商提供精确的物理参数反馈。
工装夹具与热管理：分析TSV封装中，为了实现对薄膜的挤压，加热键合头（Bonding Head）的材料热膨胀补偿设计。
应力控制：讲解如何在键合过程中通过压力曲线（Pressure Profile）设定，避免TSV凸点（Bump）在受压时发生位移或断裂。

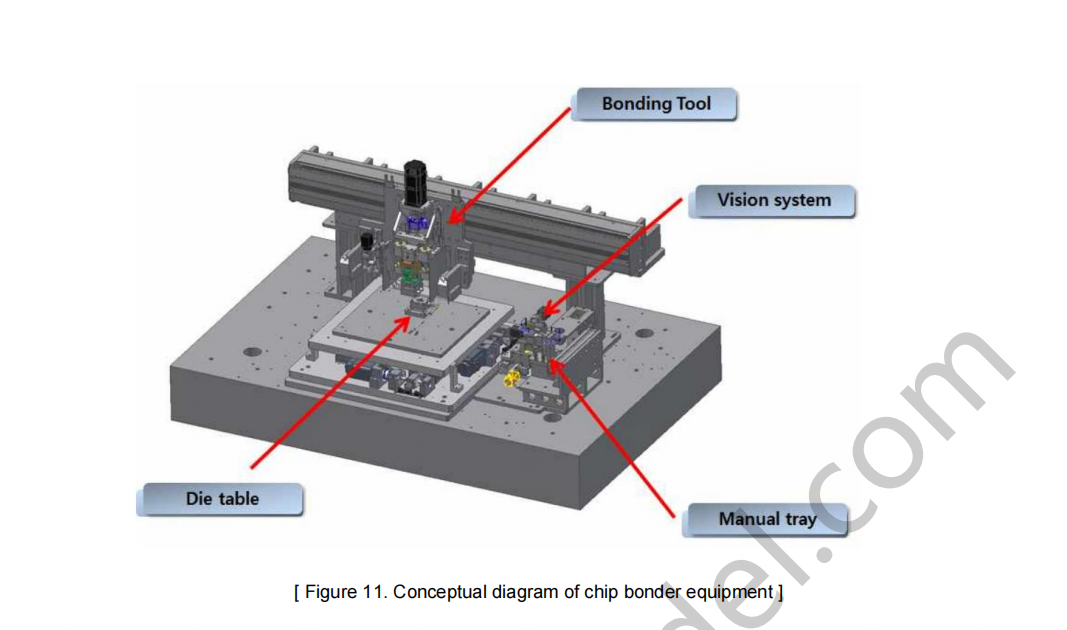

设备平台的兼容性：讨论现有的固晶平台（Die Bonder）若要升级支持NCF热压工艺，需要在软件控制（如Profile编程）和硬件（如压力传感器、控温模块）上进行哪些模块化升级。
Void（气泡）问题：在设备开发中，应强调真空环境的重要性。NCF工艺中，如果真空抽取时机不对，材料中的气体会直接形成残留Void，这是设备软件逻辑中需要精细调节的部分。
量产产率：设备设计不能只追求实验室的最高精度，必须考虑在不同材质衬底（Wafer）下的翘曲补偿能力，这是设备稳定性的关键。
