资料可以为你带来以下技术：

1. 项目痛点分析（从传统点胶到高温共晶/倒装的演变）。

2. 硬件架构拆解（音圈电机、铸铁机架、多模块整合）。

3. 工艺实验设计（DOE）（如何通过 DST 找到最稳固的工艺窗口）。

4. 工程避坑指南（如陶瓷夹持改良、高精度同步控制实现）。

这份文档非常详尽，尤其是对于 Soft Touch Programming 和 VCM Force Control 的应用细节，是工程开发中非常宝贵的经验。

一、 研发定位

• 随着 UHB 应用，传统固晶方式（胶水点胶）已无法满足高功率 LED 的散热要求。

  • Eutectic（共晶）焊接：需在高温下进行，传统设备无法满足高精度温控和特殊结构要求。

  • Flip Chip（倒装）工艺：芯片活性面与凸点在同一面，无法使用传统的 Pick & Place 方式。

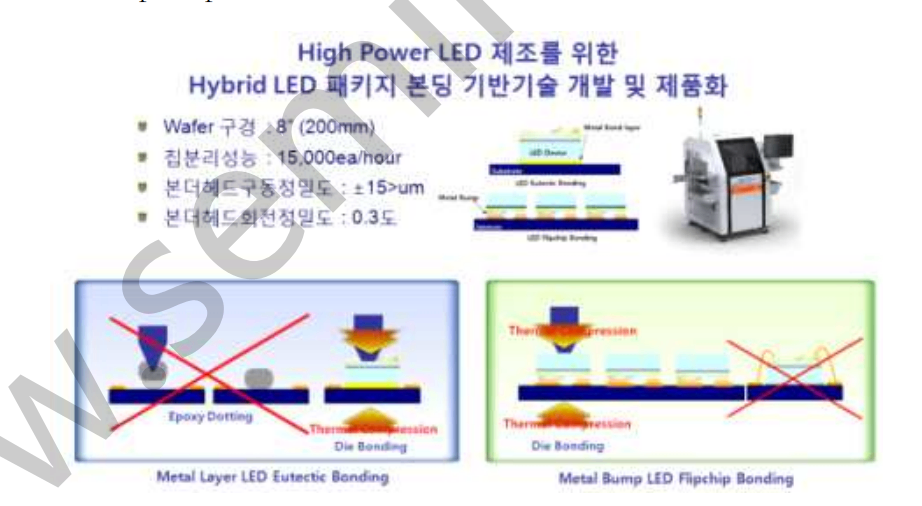

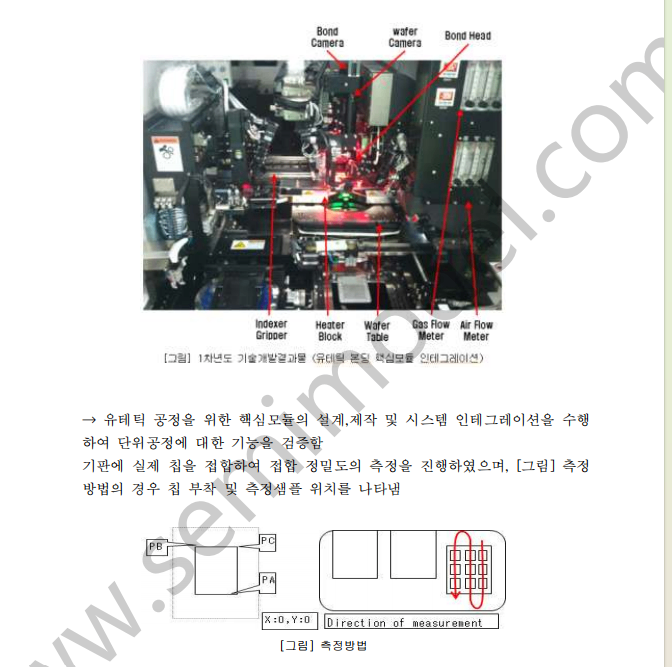

• 开发目标：开发一套具备“共晶”与“倒装”双重功能的通用平台混合型固晶机 。

二、 核心工艺难题与技术突破

如何在设计中解决工艺痛点：

1. 热管理与结构设计：

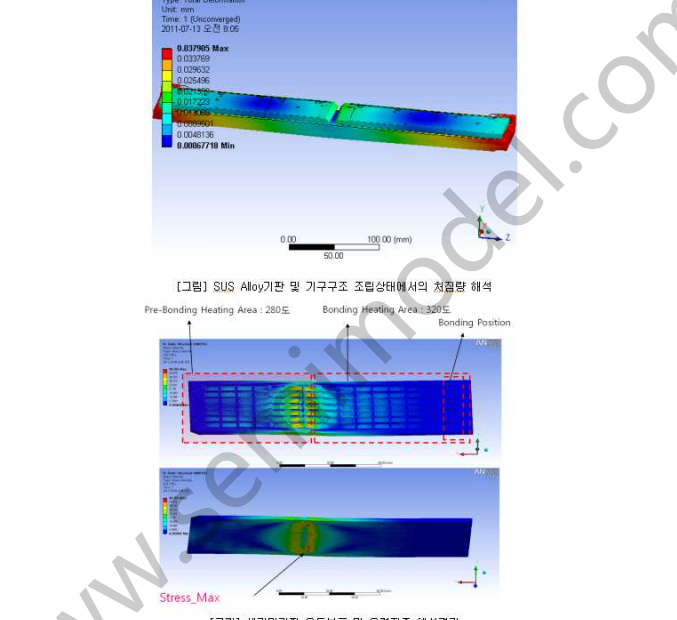

• 难点：高温环境（300℃以上）下的机构稳定性与震动问题。

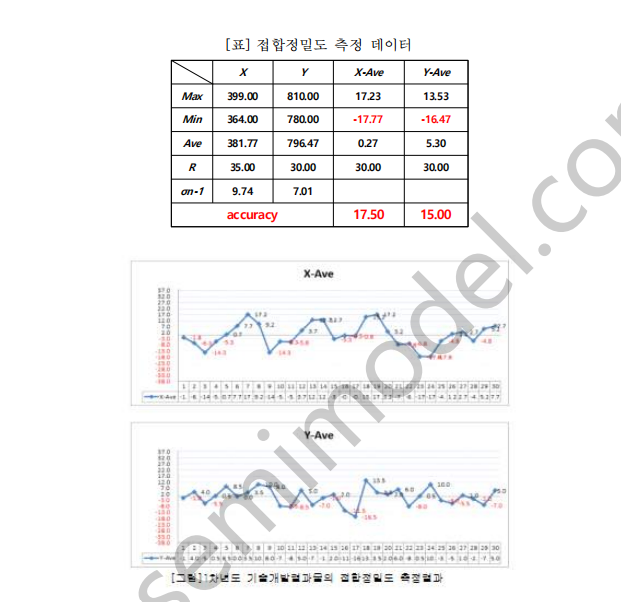

• 解决：将机台主体结构从 Iron Frame 改为 Iron Casting（铸铁） 以提升刚性并优化抗震性能；增加 Foot 支撑并加大尺寸，确保高精度定位（±15μm）。

高精度抓取与同步控制：

• 难点：固晶速度（15,000 ea/hour）与芯片破损风险的平衡。

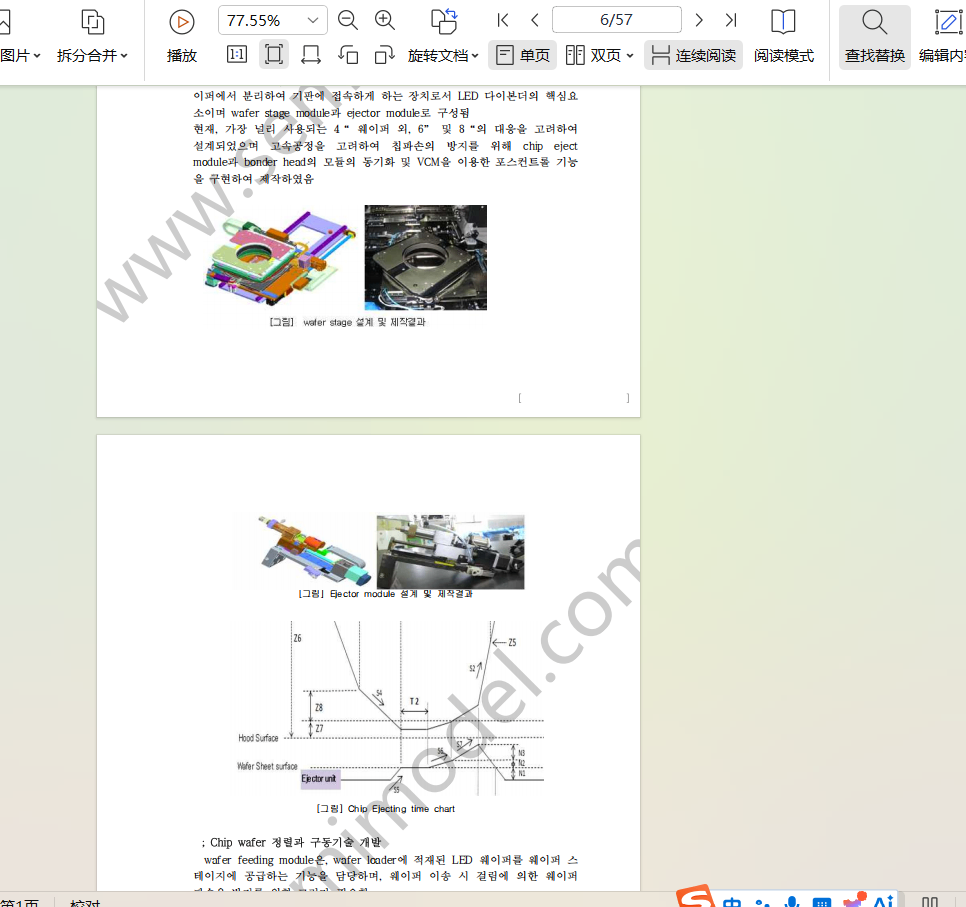

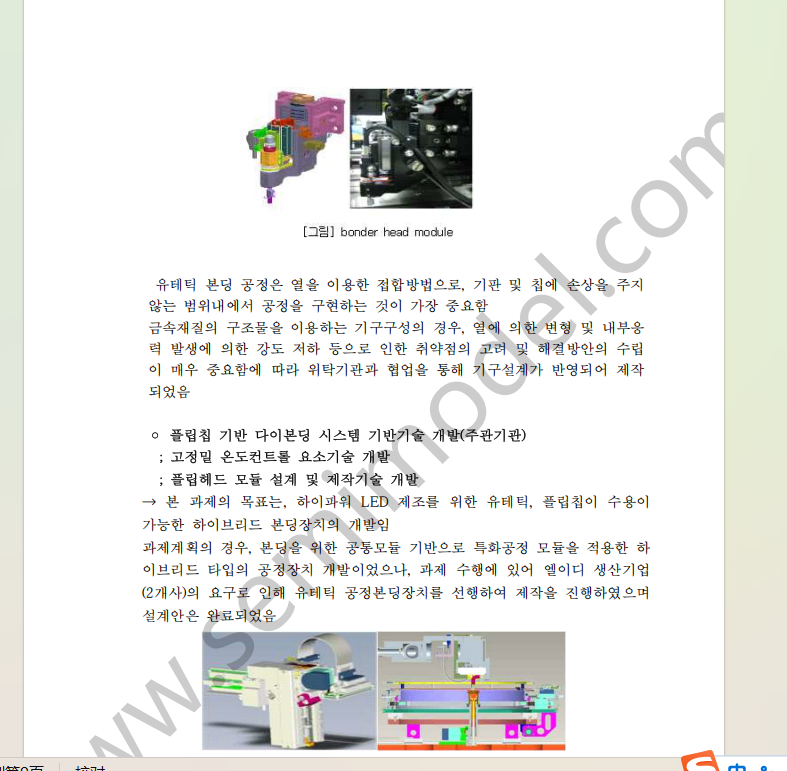

• 解决：引入 Voice Coil Motor (VCM，音圈电机) 实现了 Force Control，配合 Full Close Loop 控制，实现 Bond Head 与 Ejector 的实时同步（Real Time Sync）。

精密材料处理（以陶瓷基板为例）：

• 难点：陶瓷易脆，传统夹持易导致破损。

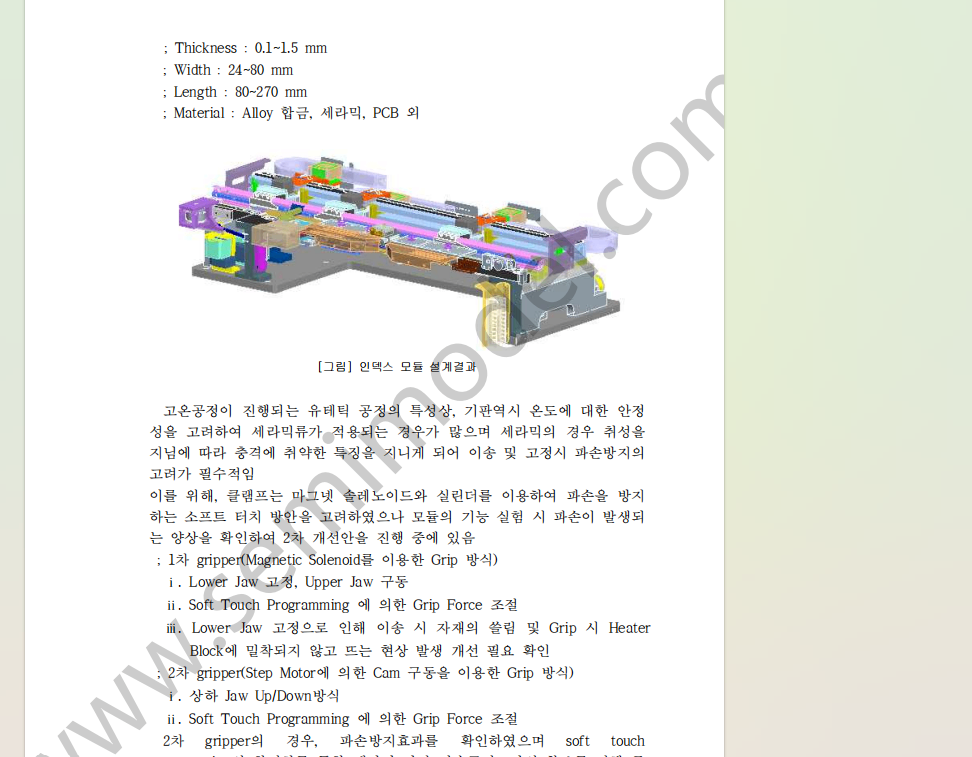

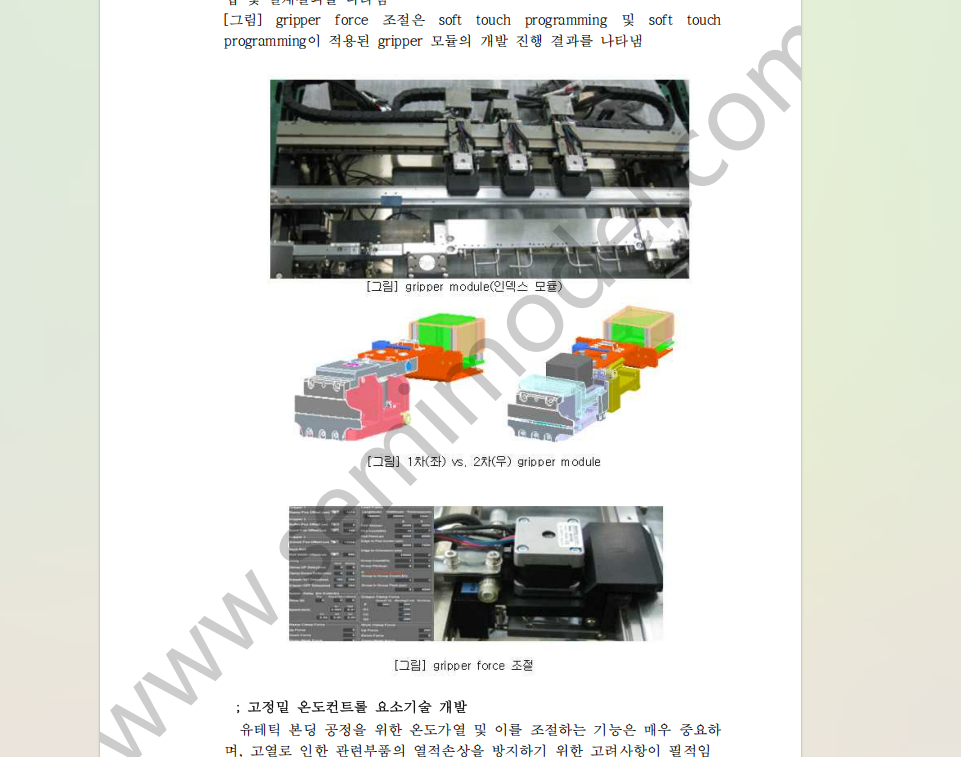

• 解决：从早期的磁吸式 Grip 改为 Step Motor + Cam 驱动 的软接触（Soft Touch）方式，并优化编程实现 Grip Force 的精准控制。

三、 工艺参数与实验方法

1. 参考状态图：依据 AuSn（金锡）共晶点确定基础工艺范围。

2. 单变量分析：通过 DST (Die Shear Test，剪切强度测试) 分析压力、温度、时间对剪切强度的影响。

3. 可靠性验证：进行 Thermal Cycle Test（热循环测试） 和 Thermal Shock Test（热冲击测试） 。

工程决策逻辑：

• 不要只追求“最大剪切力”，要追求“最大平均剪切力且 Min-Max 差值最小”的稳定窗口，这才是产线真正需要的工艺参数。

设计原则：设备不仅仅是机械机构的集合，必须结合工艺（Process）进行设计。例如，为了 Eutectic 工艺，必须提前考虑热屏蔽和基板的膨胀系数。

闭环思维：从机构设计（软接触夹持）到控制逻辑（Full Close Loop 同步），每一项设计变更都要有明确的数据支撑（如本次项目中的 DST 测试数据）。

验证闭环：通过剪切实验分析残余物（Residue）来判断是否是理想的界面失效，从而反哺固晶压力和时间参数的调整。
