多工位（2-HEAD）功率半导体制造用固晶机技术核心内容如下：对研究半导体固晶设备。共晶设备十分有价值的一款资料！
多工位（2-HEAD）的高效固晶设备技术，应用功率半导体的高效、高精度制造 。
采用双独立Head作业，通过高精度热压与芯片背面金属化（Back Metal）工艺，在高温环境下完成芯片与引线框架（Lead Frame）的共晶焊接 。设备Tact Time达到0.684秒，焊接精度控制在0.017μm，芯片旋转角度精度为0.6°，满足超高精度生产需求 。
针对半导体高温封装工艺，：
焊接一致性与氧化控制：
采用Forming Gas（92%氮气 + 8%氢气）环境，通过隧道式轨道设计与密封Cover，有效防止高温下金属的氧化 。

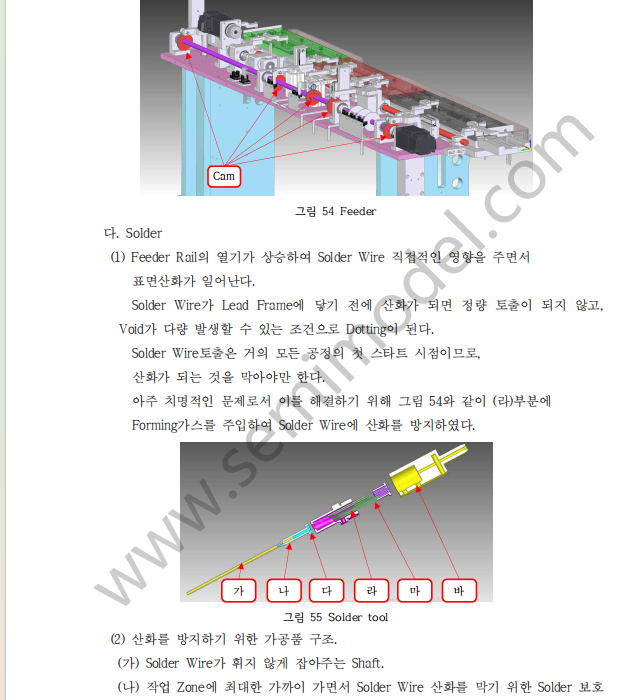

针对Solder Dotting工艺，开发了Wire焊料供给系统，通过精确控制步进电机电流与电压，确保焊料融化量的一致性 。
高精度与高稳定性运动控制：
独立双Head架构：通过两组独立Head提升生产效率，并采用铸造结构结合振动最小化技术，确保高速运行下的稳定性 。

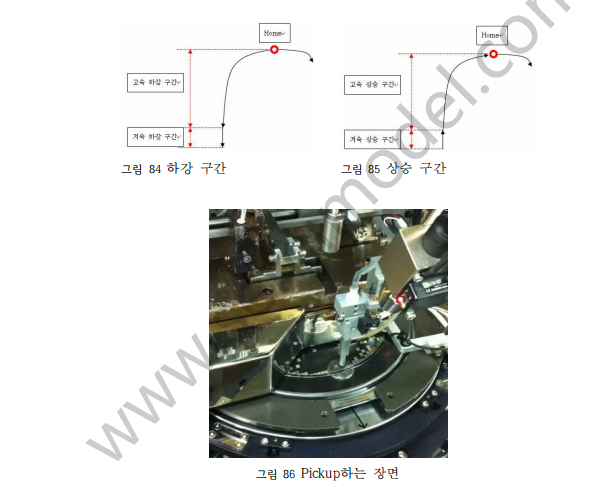

Voice Coil Motor 应用：在Head单元中引入音圈电机技术，实现高响应速度、平滑的运动控制以及微米级的精密定位，且无Cogging效应，适合精密固晶工艺 。
热管理技术：
设备工作温度需达到350℃以上，设计上重点考虑了高温对Camera的影响，通过前侧Air Blowing散热技术保护光学系统 。

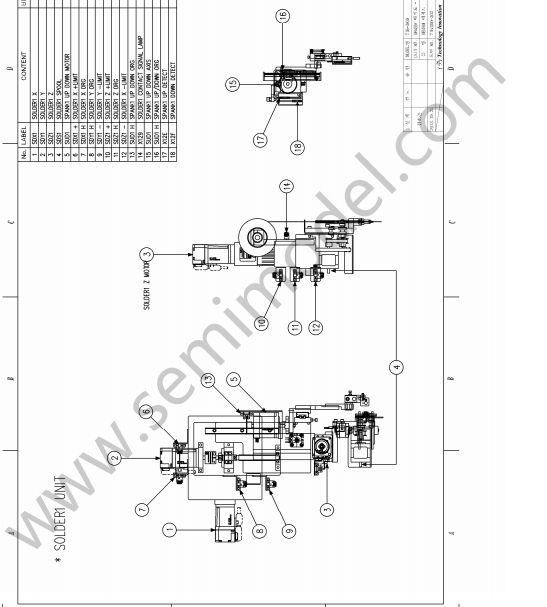

Solder Unit部通过覆盖层（Cover）与气吹（Air Blow）冷却，隔离Feeder产生的高热，确保电机性能 。

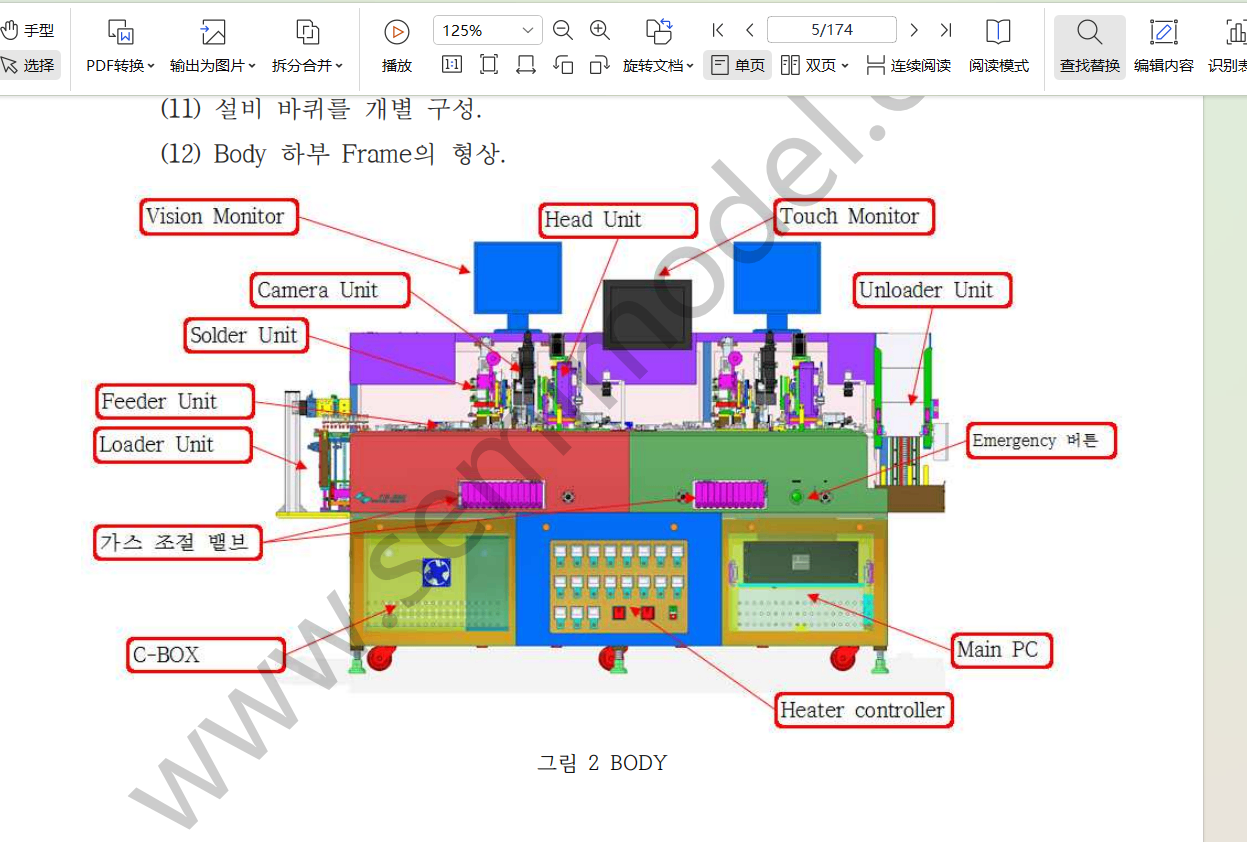

设备采用模块化设计，主要结构组成如下：

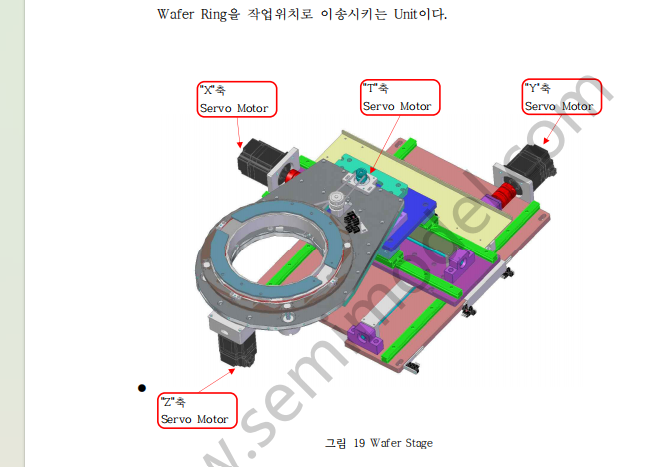

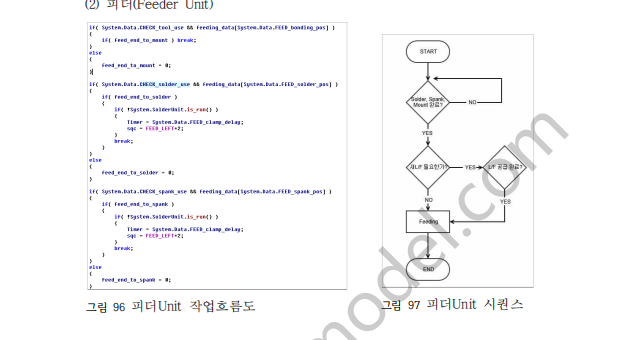

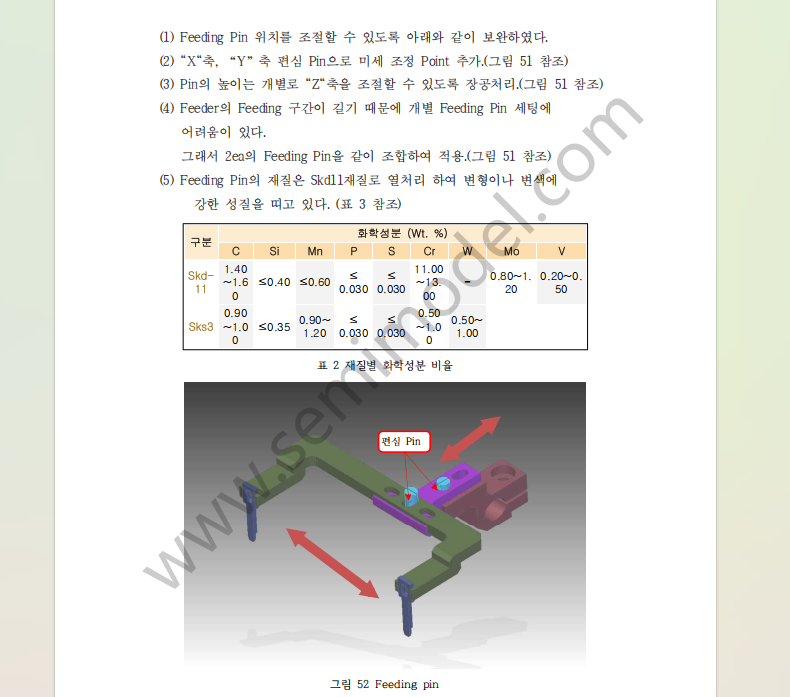

作业模块：包括Auto Cassette、Wafer Stage（X/Y/Z/T四轴联动）、Transfer、Buffer（双Feeder桥接）、Eject、Head（核心焊接执行）、Solder、Loader/Unloader等核心单元 。

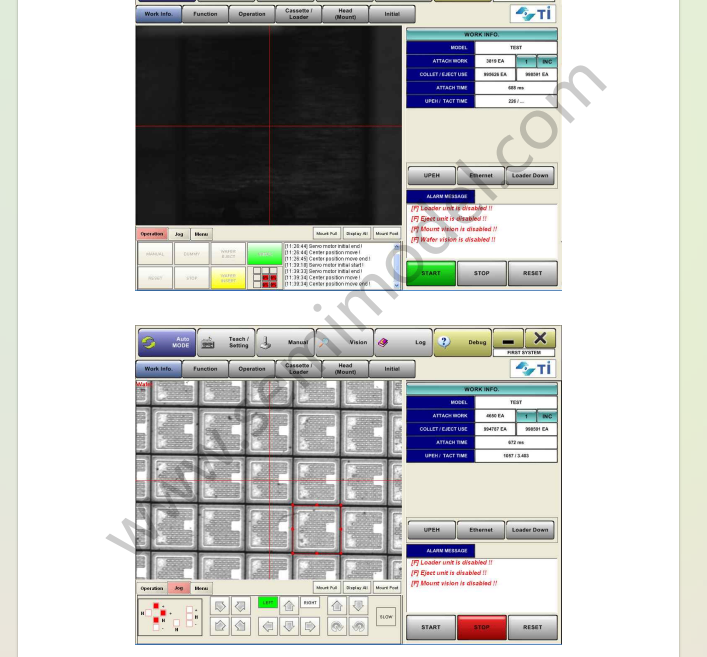

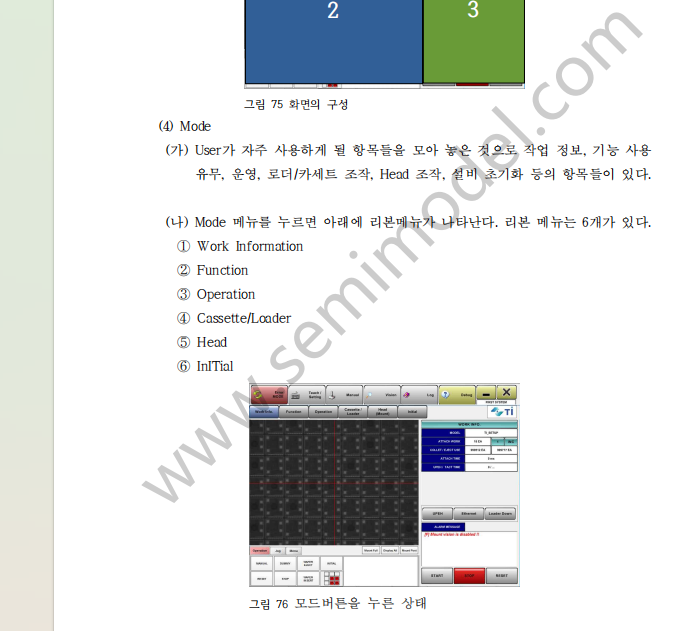

结构与控制：采用方形钢管构建主体框架，配置Touch Monitor及集成化Main PC，显著减小了整体设备尺寸，方便操作维护 。
