该资料为柔性半导体封装设备提供了系统化的研发范式，重点在于材料（粘合剂）、机械（精密对准）与控制（粘合力与剥离力平衡）三者的协同优化。
本资料围绕超薄硅存储器的制造、转印及封装，开发了多项关键工艺技术：
硅晶圆减薄与保护工艺：

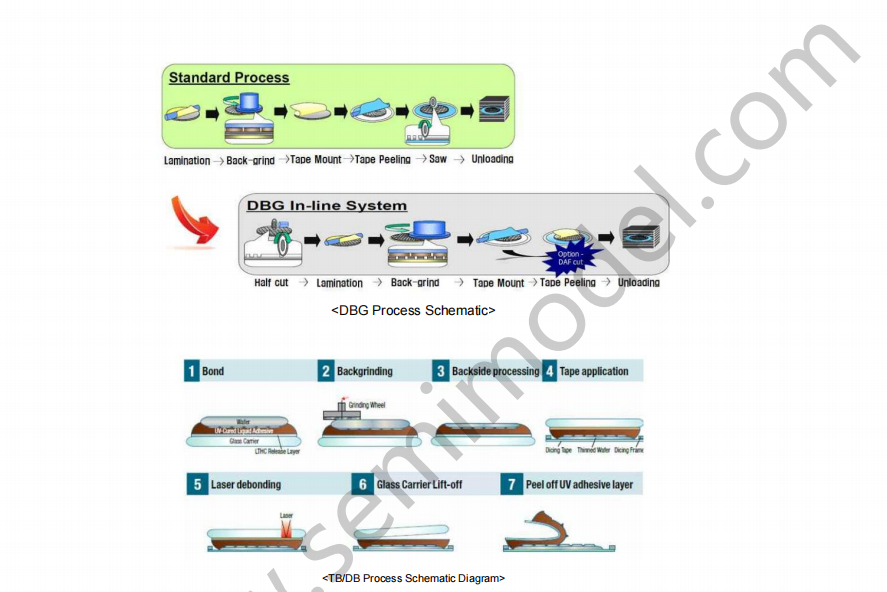

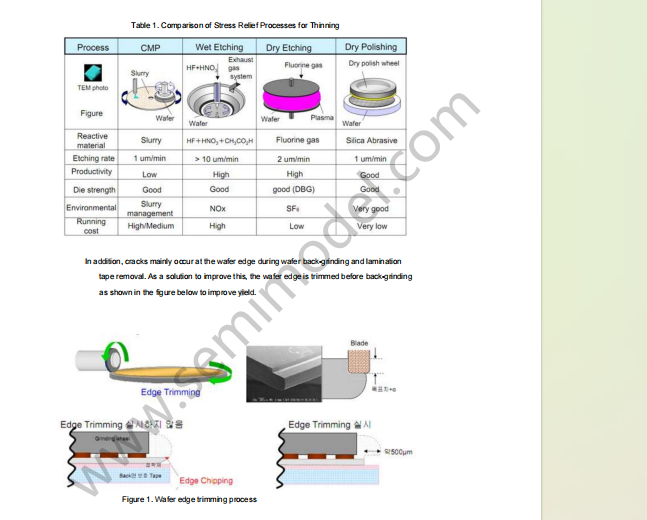

TB/DB (Temporary Bonding/Debonding) 工艺：利用载体晶圆技术，解决大面积减薄过程中的晶圆翘曲（Warpage）和边缘裂纹（Edge Crack）问题。开发了适用于8/12英寸晶圆的减薄工艺，成功实现20μm以下的超薄化。

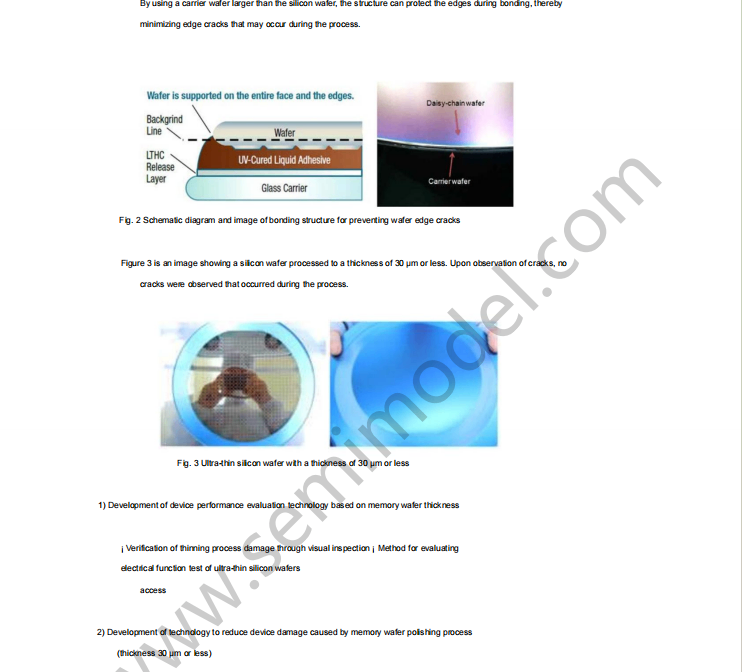

边缘保护：采用比硅晶圆大的载体晶圆进行接合，有效保护易碎的边缘。

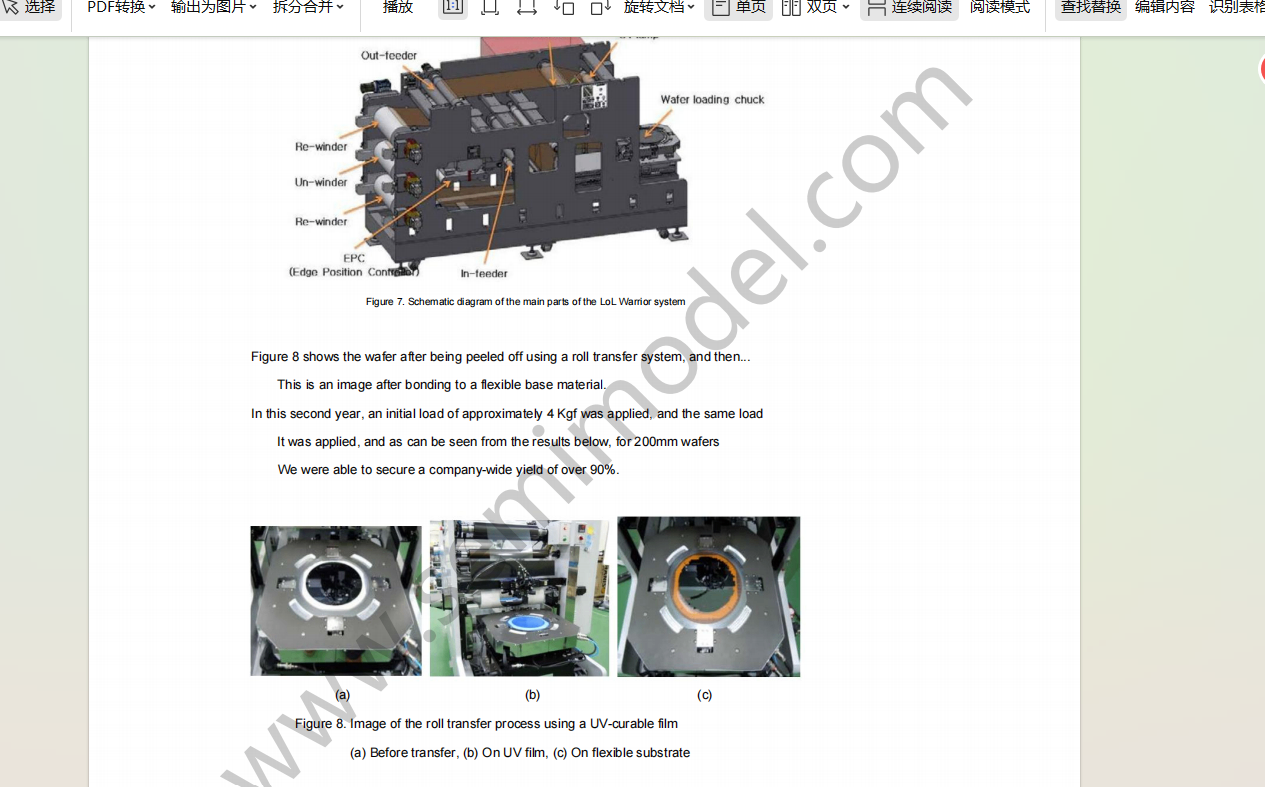

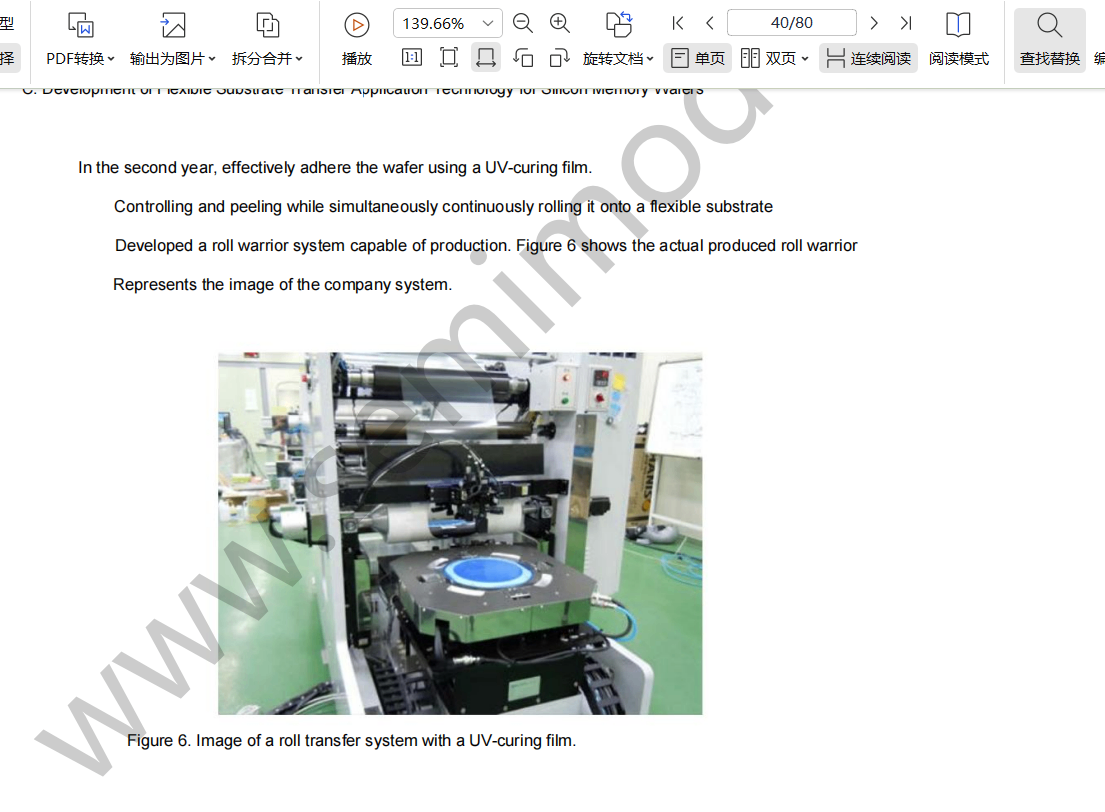

Roll-to-Roll 转印系统：
开发了世界首创的超薄硅存储器晶圆转印工艺。
关键工艺步骤：包括从临时载体剥离、点胶/粘合剂控制、以及利用滚轮将芯片准确转印至柔性基板上。
粘合控制：针对不同厚度（20μm, 30μm）的晶圆，优化了UV固化膜与热剥离膜的剥离工艺，以保证转印过程中的高产量。
高精密识别与检测设备：

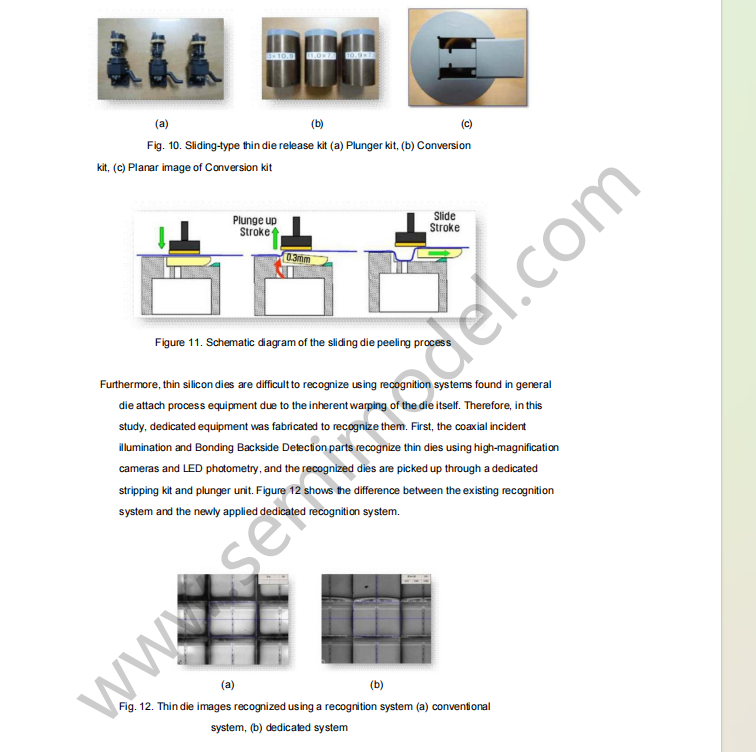

针对超薄芯片由于自身弯曲导致传统视觉系统无法准确识别的问题，开发了专用的视觉对准设备，显著提高了芯片的拾取和贴装精度。
互连与封装工艺：

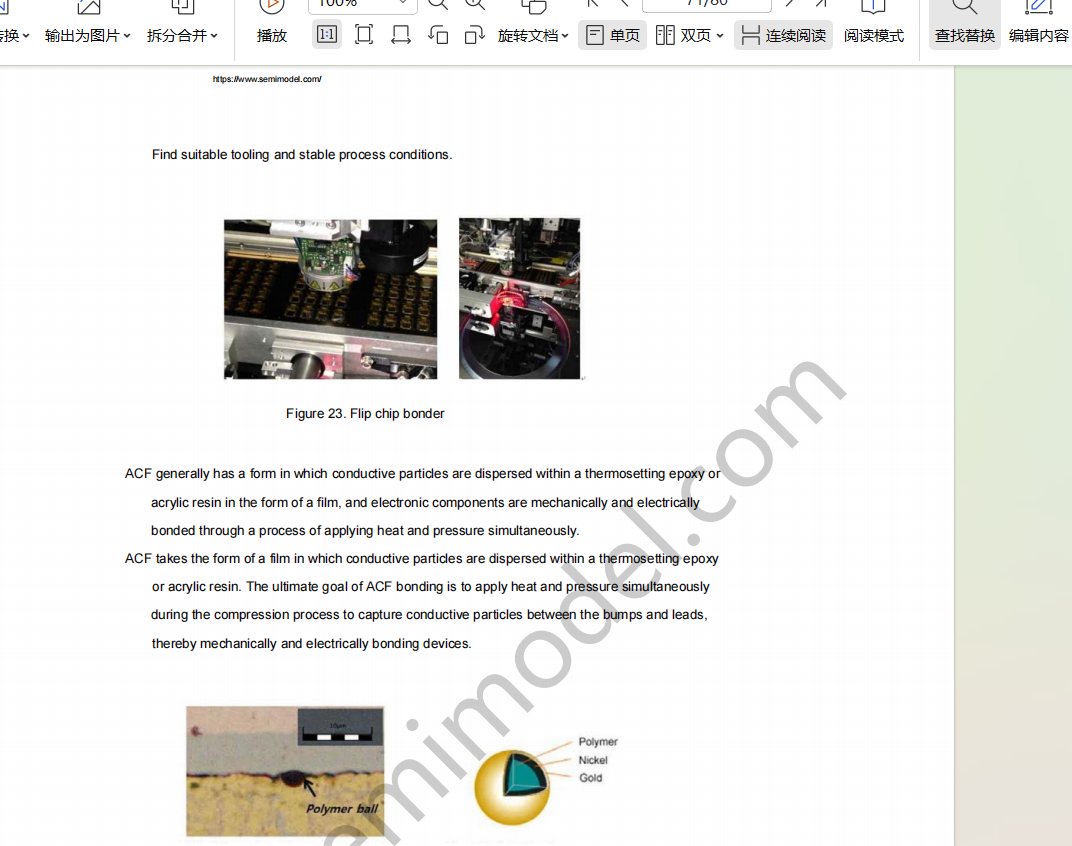

开发了多种基于柔性基板的互连技术，包括Ag paste涂布工艺和Flip-chip方式的Sn凸点回流工艺。
工艺兼容性：TB/DB方案兼容了既有的半导体TSV（硅通孔）公用设备，降低了产业化难度。
良率控制：通过优化粘合剂、工艺温度（60~70℃）、压力（100 MPa）及对准系统，解决了柔性化过程中的芯片裂纹（Crack）和接触电阻不稳定问题。

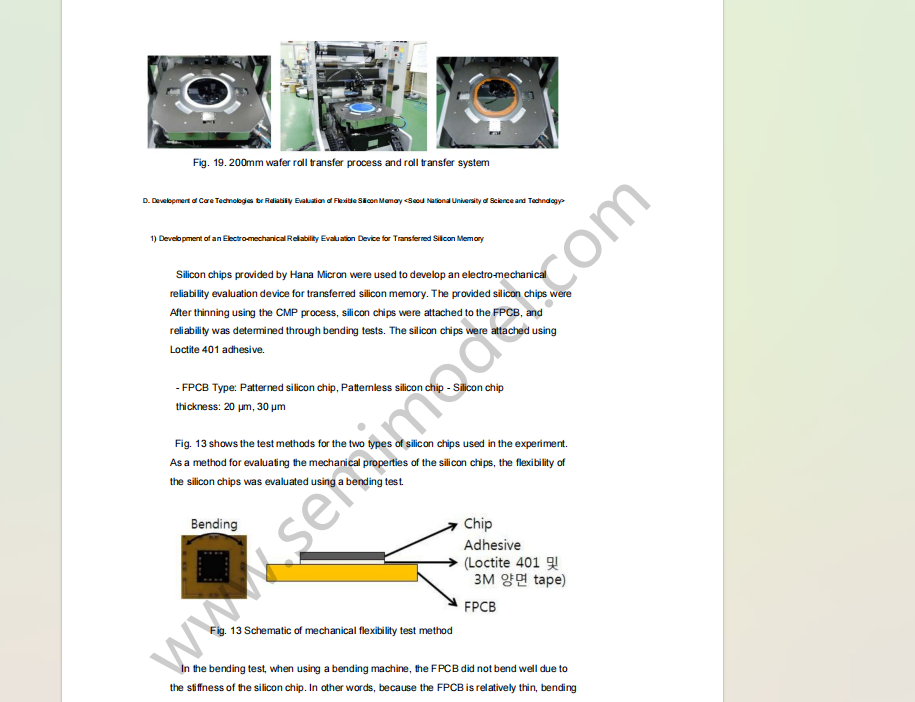

技术指标：实现了芯片关键弯曲半径低至2-3 mm（性能远优于常规材料），验证了该柔性封装在移动设备（如柔性Micro-SD）、显示器（柔性DDI）及柔性传感器等领域的应用潜力。
