硬核资料！请慎用！详细全文454页！

文档重点强调：如Gang-Bonder的机械设计、独立压力/温度控制、详细结构研究和精度研究。对于解决窄间距（45µm以下）Micro-LED封装中Void和连接不良的重要性，这是提高键合设备良率的关键核心经验 。

一、 文档概要：

攻克传统半导体封装在柔性、薄膜化与高密度集成方面的局限性。核心是以 System in Foil (SiF) 为设计理念，实现异构器件的3D堆叠与互连。核心价值在于将大尺寸面板级加工与超薄柔性芯片处理相结合，填补了相关制造装备的空白.

二、 核心技术要点：核心装备技术、先进封装工艺、可靠性评价与设计三大模块：

1. 设备核心技术主要有以下几点（更深入的请下载文档仔细研究）

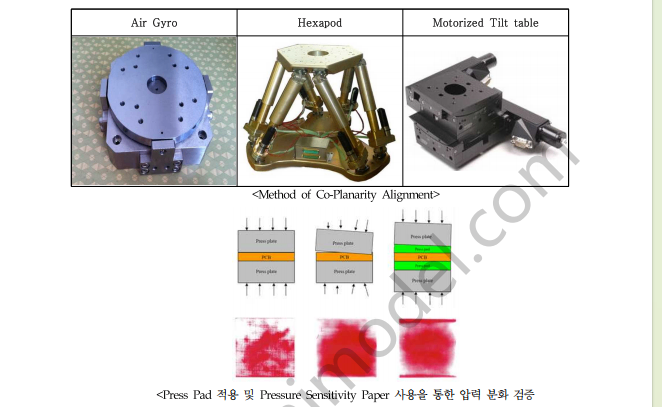

• 大面积面板级非接触式 Gang-Bonder： 解决了大尺寸面板（300mm x 300mm）封装时的压力均匀度问题，保证Bonding过程中的均匀受力，有效防止因局部压力不均导致的芯片破裂。 压力均匀度达 ±7.71%。

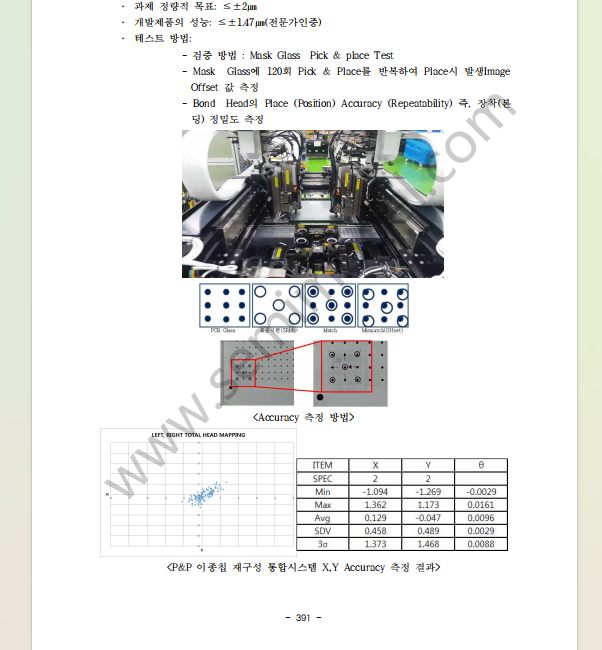

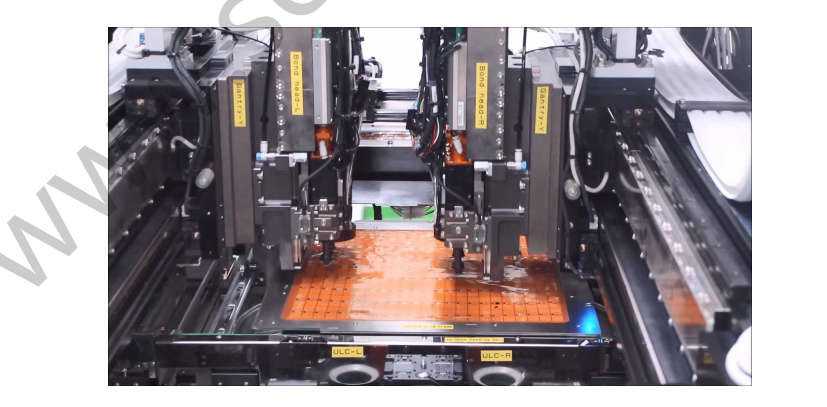

• 高精度双龙门Dual Gantry Pick & Placement 模块： 针对柔性薄膜芯片的高速、高精度取放与重构，实现异构芯片的精准定位。关键指标： 定位精度达 ±1.47µm，温度均匀性达 ±1.64%。采用双龙门架构以平衡高加速运动产生的惯性力，确保放置精度达到 ±1.47µm 。

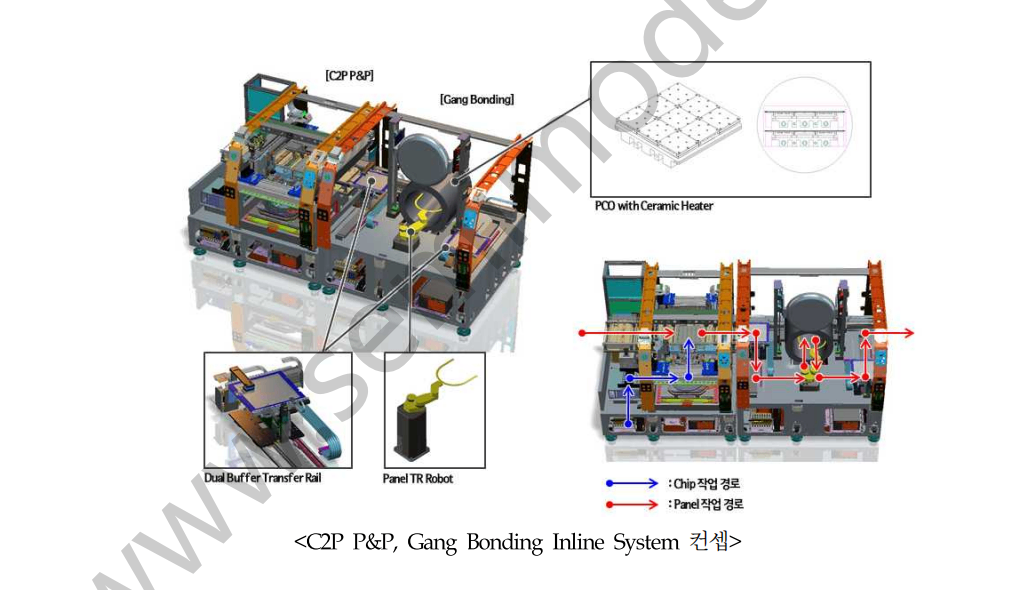

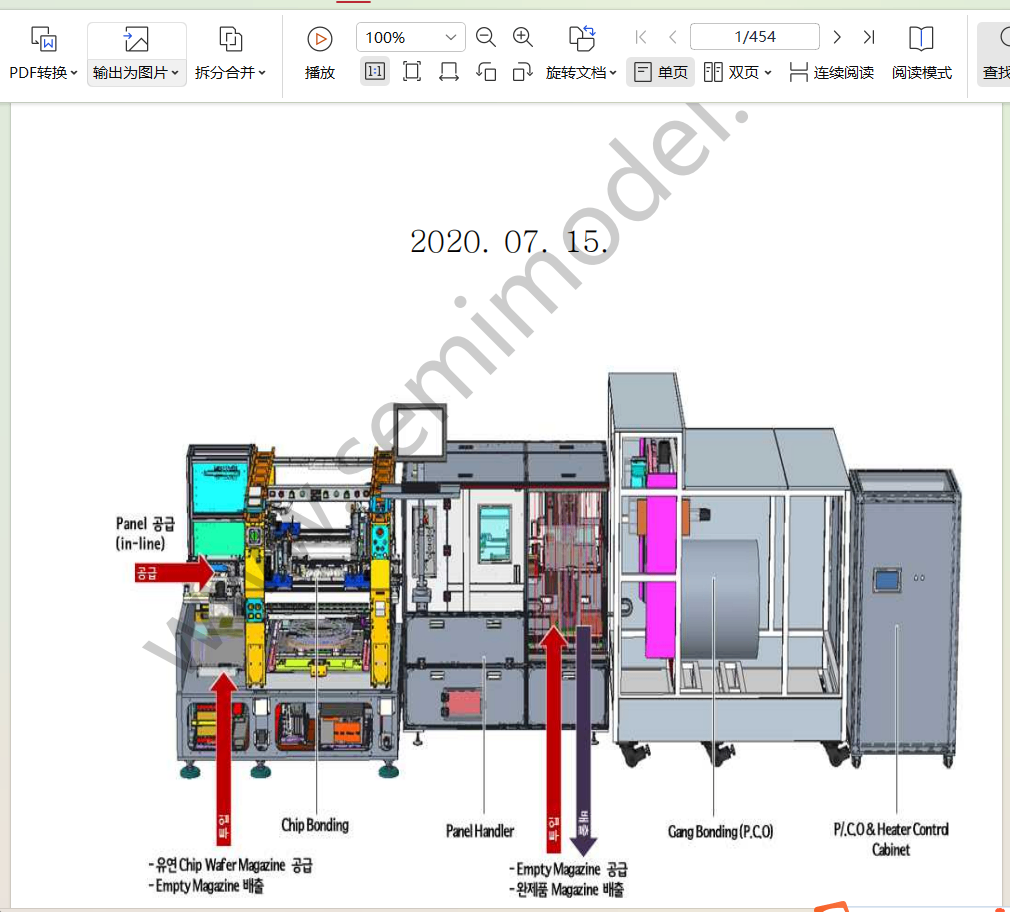

•  核心架构设计：在线（In-Line）集成系统：设备摒弃了传统的单体操作，采用了在线集成流水线架构，以满足生产效率和工艺连续性要求 。

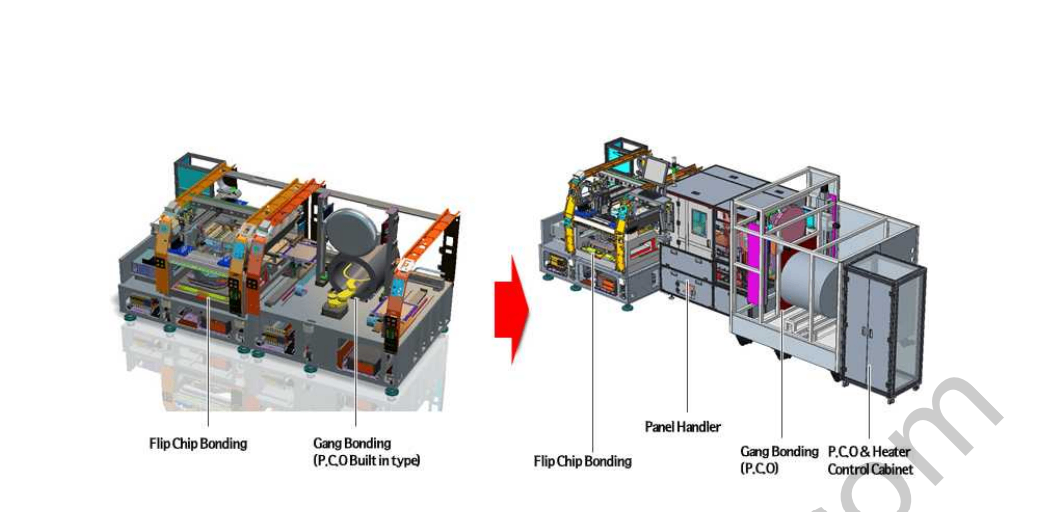

• 模块组成： 包括面板处理器（Panel Handler）、Pick & Placement (P&P) 芯片重构模块以及Gang-Bonding（批量压合）模块 。

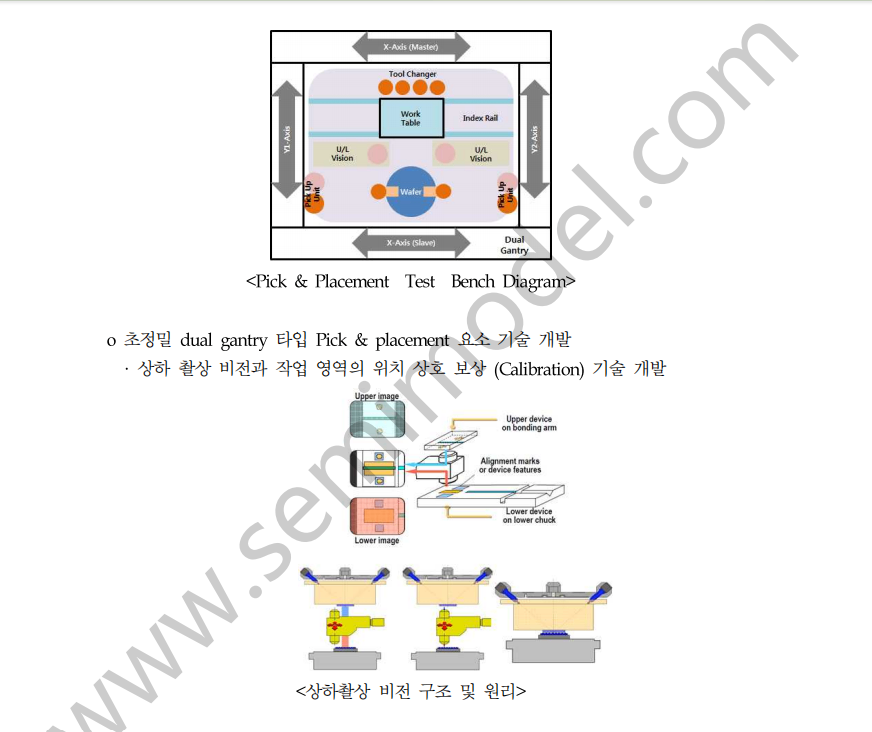

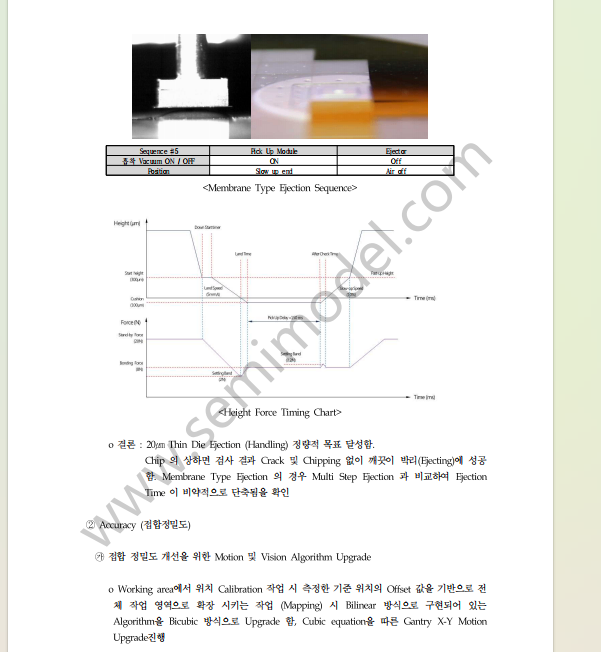

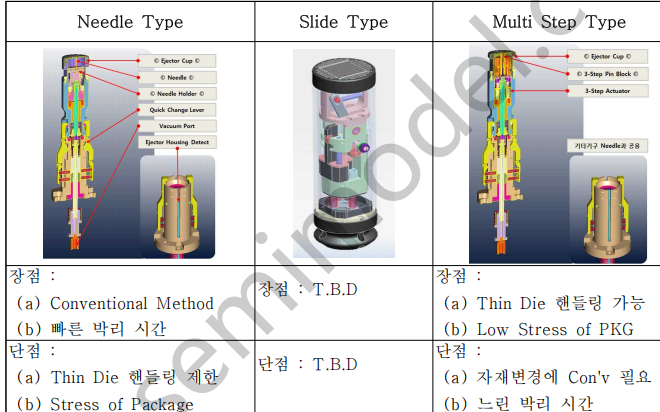

•  精密放置Pick & Placement技术：针对极薄（20µm级）柔性芯片的拾取与放置，机械设计重点在于微振动控制与高精度对准 。

•  对准机制： 利用芯片Fiducial Mark与基板Mark的视觉匹配，配合高刚性机械结构补偿柔性基板在传输中的形变。

• 非接触式批量压合（Gang-Bonder）技术：这是解决大尺寸（300mm x 300mm）封装中“压力不均”问题的关键.

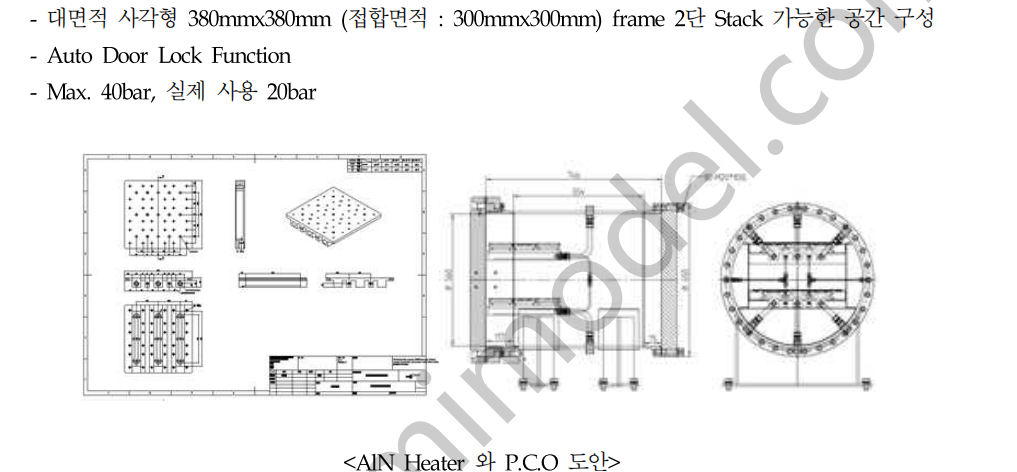

• 压力均衡机制： 开发了非接触式气体压力驱动方案，取代传统的硬性刚性压头。

• 关键指标： 压力均匀度达到 ±7.71%，有效解决了因压力分布不均导致的芯片破裂和互连不良 。

• 热压独立控制： 设备结构设计需实现温度（±1.64%）与压力同时独立受控，以精确优化NCF（非导电膜）的流动与固化过程 。

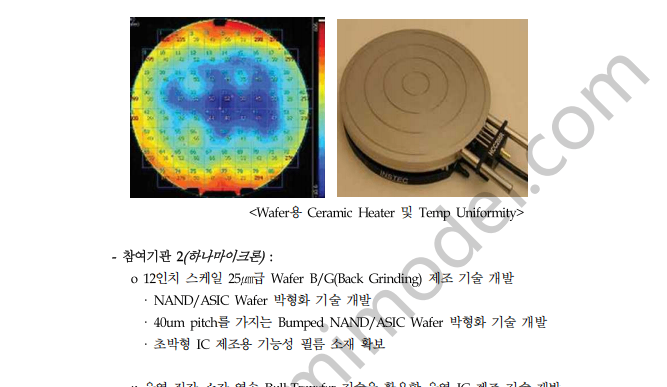

• chuck加热技术！

2. 先进封装连接工艺

• 聚合物弹性凸点与 NCF（非导电膜）互连： 解决NCF在封装过程中因固化收缩导致的Void（空洞）及芯片浮动问题。

  • 控制策略： 采用压力/温度独立控制方案。先施加预设压力，待压力稳定后快速升温（>3℃/sec），确保NCF在固化前能够顺利排出，实现无气泡的高质量连接。

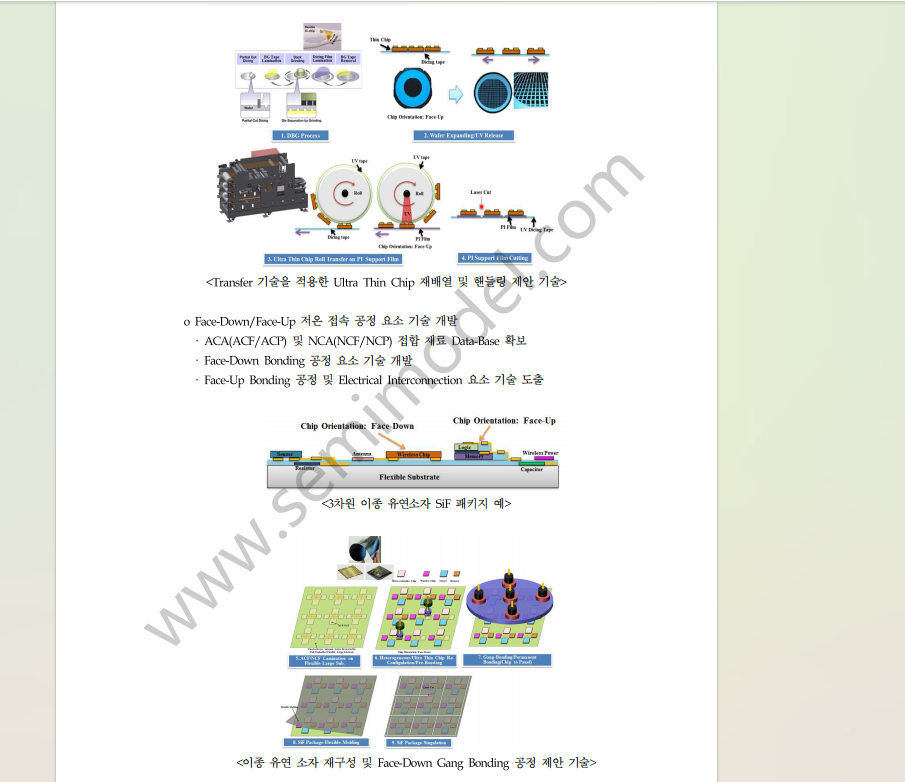

• 异构多层嵌入式封装：采用Face-Down嵌入芯片与Face-Up线键合（Wire Bonding）相结合的混合堆叠工艺。

  • Wire Loop控制： 针对Wire Bonding工艺，优化Loop高度，并引入Wire Encap与柔性硅胶（Silicone）模塑，提升机械弯曲稳定性。

3. 可靠性设计技术

• 中性层设计： 通过对超薄芯片（20µm级）的转印与布局设计，使芯片处于封装结构的中性面，从而显著提升耐弯折性能。

• 原位（In-Situ）复合成形评估系统： 系统性地评估弯曲、扭转及机械负载下的电学/力学表现。

  • （失效分析）： 建立模型预测方法，对Inner/Outer Fatigue（内侧/外侧弯曲疲劳）进行区分验证，明确了Si芯片厚度（<50µm）对弯曲应力的影响规律。
