随着高性能芯片封装需求（如 SiP, 3D IC）的增长，在晶圆级封装（WLP）工艺中，传统的焊接技术难以满足 20μm 级或更细间距的互联需求。C2W键合设备填补国内在高端封装设备领域的空白，替代高昂的进口设备（如日系 Toray 等），为 FO-WLP（Fan-Out WLP）及 TSV（硅通孔）基 3D 多层半导体封装提供高精度、高效率的作业平台 ！该 C2W 键合设备技术是通过精密热工控制、高速视觉对齐与柔性超薄芯片搬运三大核心模块的集成，解决了大尺寸晶圆在先进封装中的翘曲与对齐难题 ！
目前先进封装领域从“点”到“面”突破的关键技术积淀。而C2W（Chip-to-Wafer，芯片对晶圆）热压键合（Thermo-Compression Bonding）设备技术 是一项核心高精度封装装备技术，主要用于实现先进 3D 封装工艺 ！资料276页！硬核资料！
以下是文档的主要内容与相关技术的总结：
半导体产业向300mm（12英寸）大尺寸晶圆级封装（WLP）转型的趋势，需要解决多层结构复杂封装中的高精度对齐、薄膜均匀性控制及自动化搬运难题。文档详细介绍相关的封装工艺和核心装备的研发技术，涵盖了从晶圆级重布线（RDL）到复杂堆叠封装的整套生产流程。

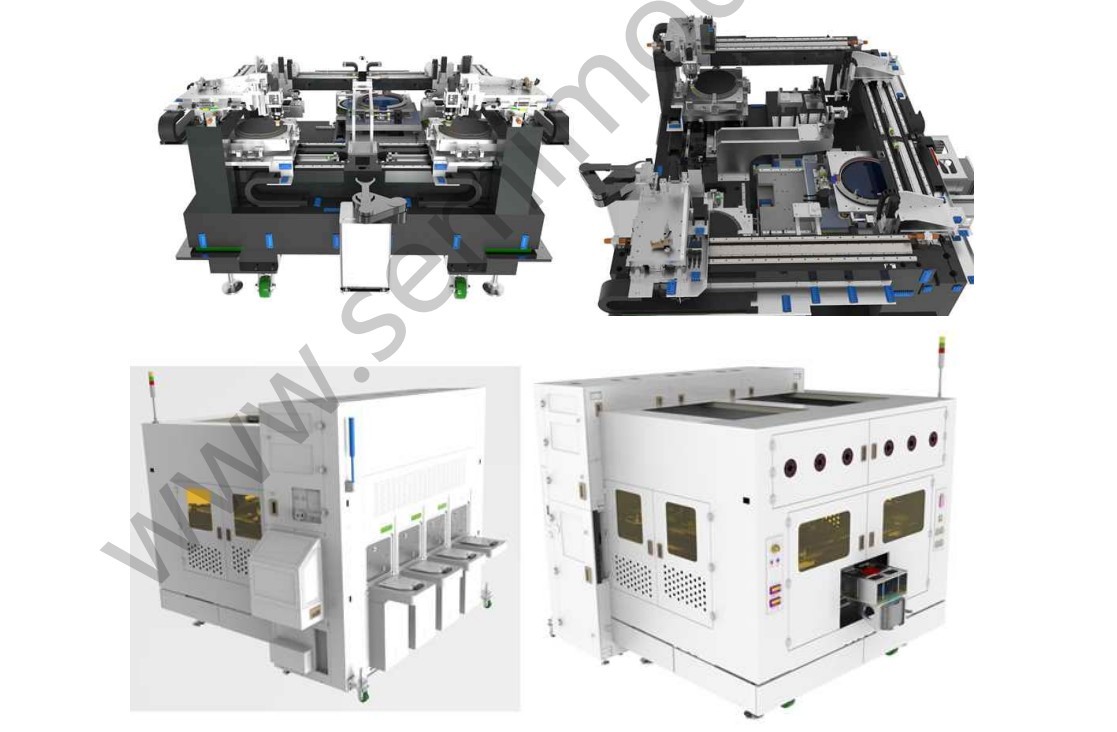

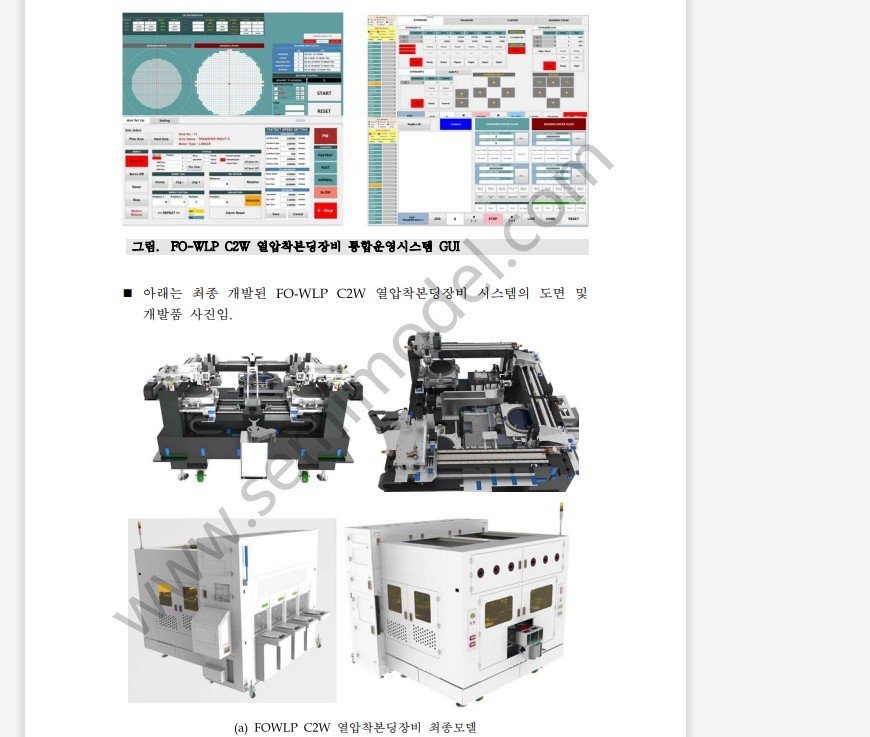

该设备针对 300mm（12英寸）大直径晶圆处理，设计了复杂的集成系统 ：
高精度对齐与定位（±2μm @ 3σ）：
针对晶圆级封装，设备通过高刚性机械结构设计和自适应补偿算法，确保了多层堆叠过程中的极高对齐精度（最终研发指标达到 ±2μm）。

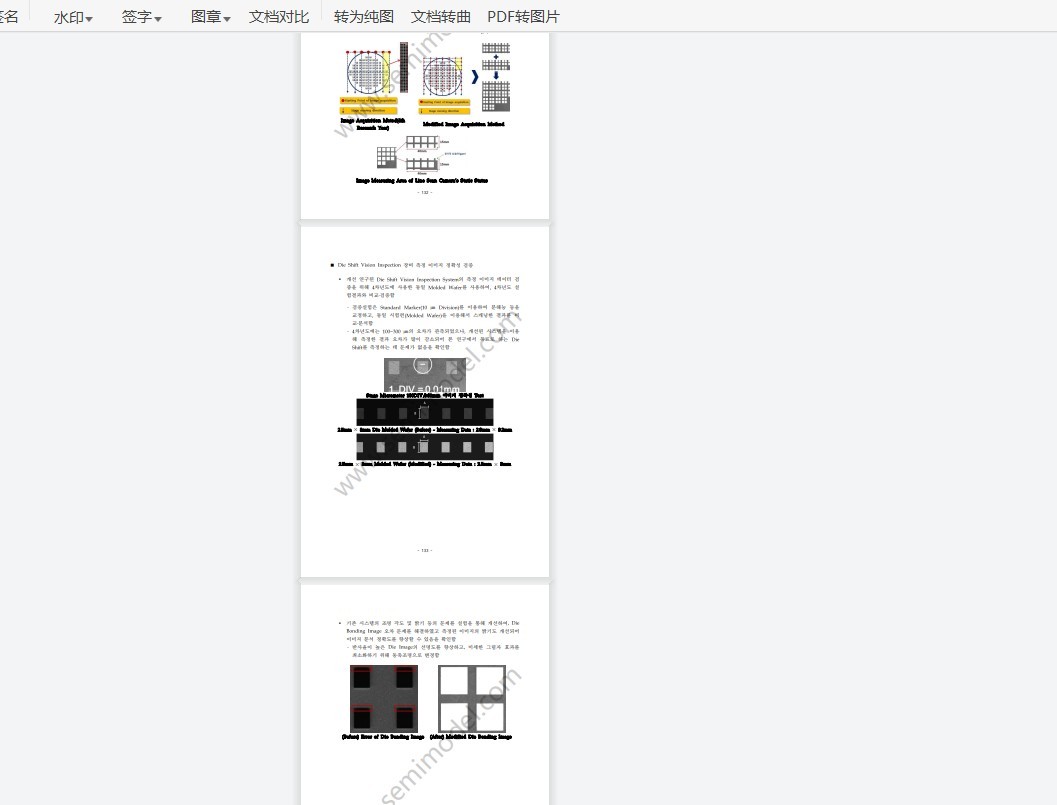

采用了 Flying Vision（飞拍视觉）系统，在芯片转移过程中实现高速图像采集与位置误差校正，避免了频繁停顿带来的产能损失 。
热压键合与温度控制：

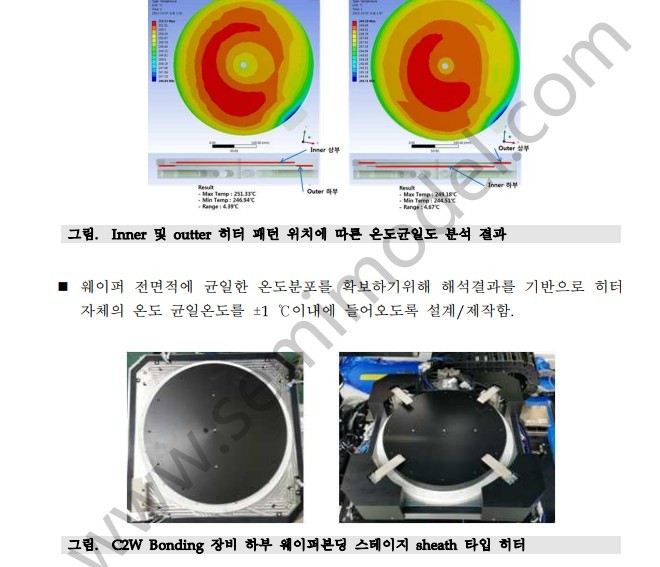

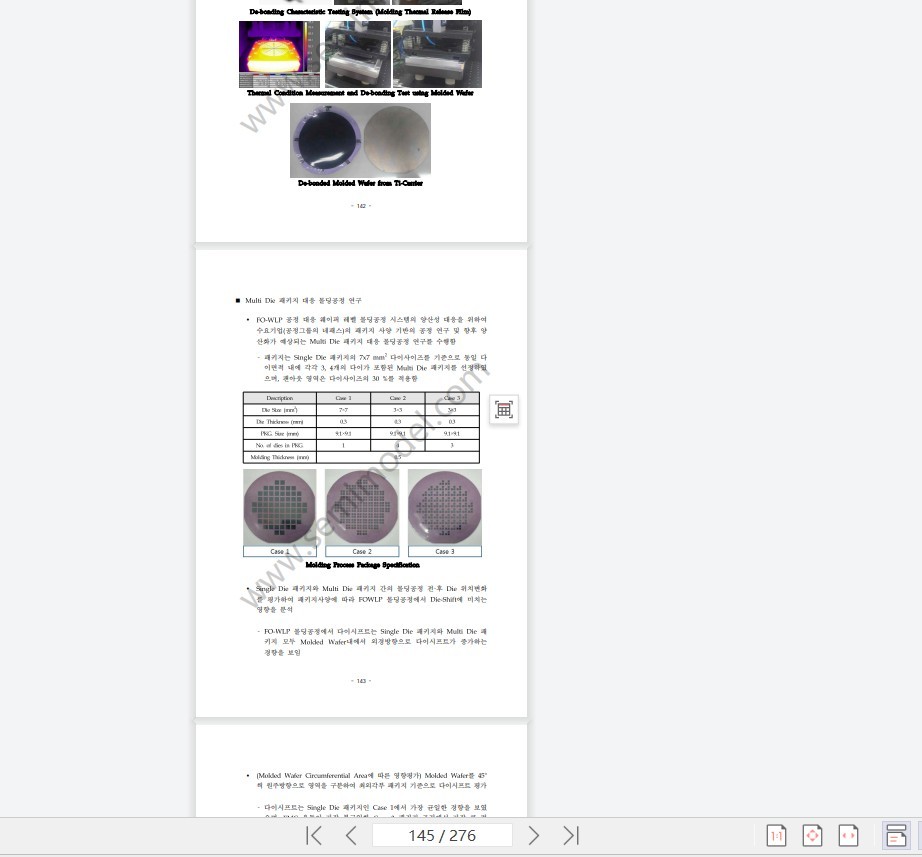

温度均匀性：FO-WLP 封装中，硅片与Molding材料的热膨胀系数（CTE）差异极大，极易导致晶圆翘曲（Warpage）。设备采用 Multi-zone（多区）控制的 Sheath Heater（护套加热器），配合 FEM 仿真优化的加热分布，确保 300mm 区域内的温度高度均匀。

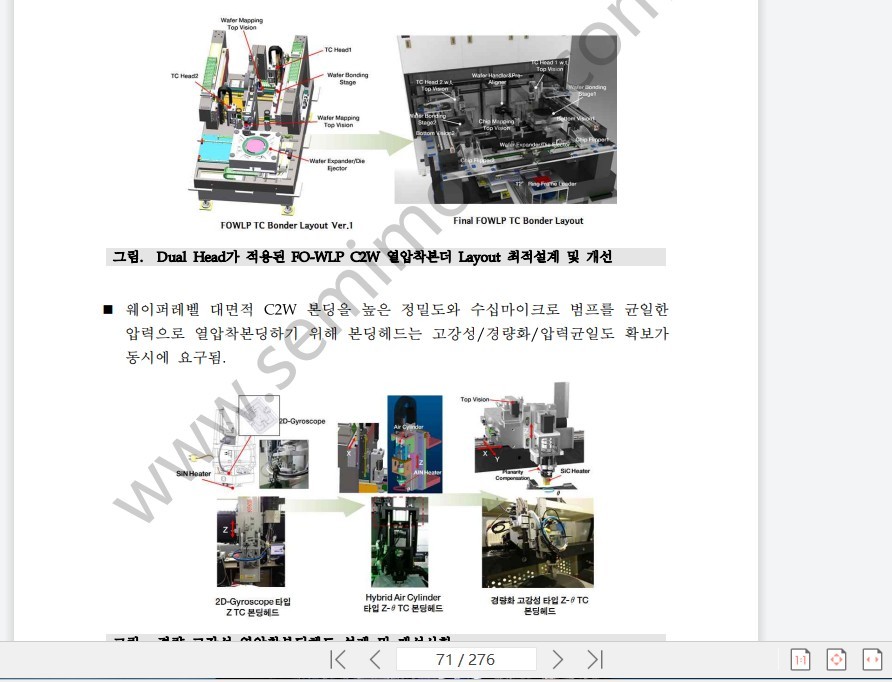

高压控制：为了实现细间距互联，设备需具备稳定的 10N 以上高载荷控制能力，以克服芯片漂移问题。
超薄芯片处理：

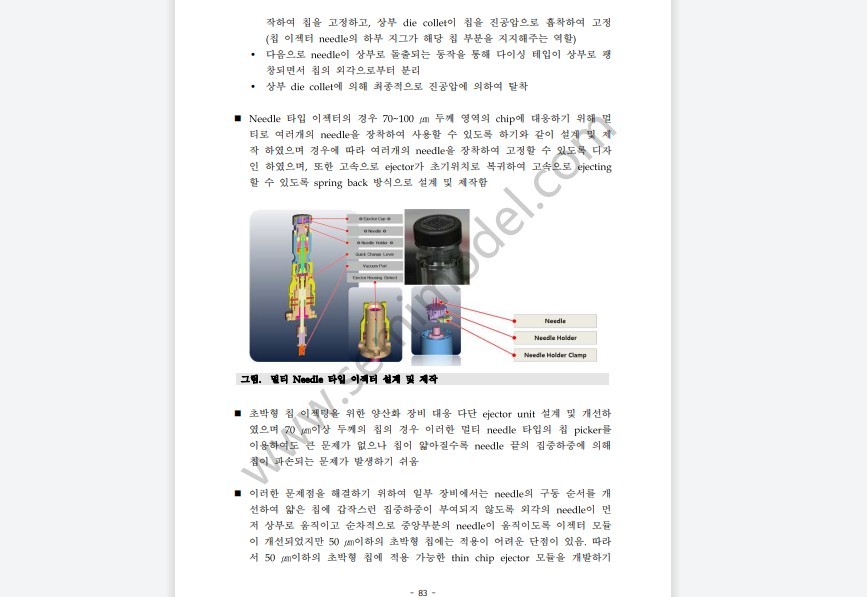

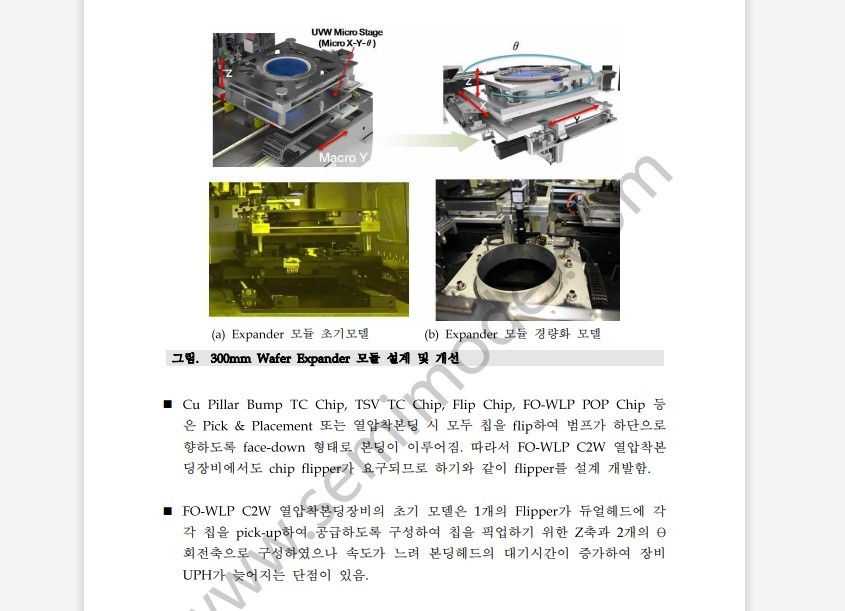

开发了精密的 针式顶出和 Wafer Expander模块，支持 50μm 以下超薄芯片的无损伤高速顶出与取放（Pick-up），并显著优化了搬运系统的结构刚性 。
产能优化（UPH）：

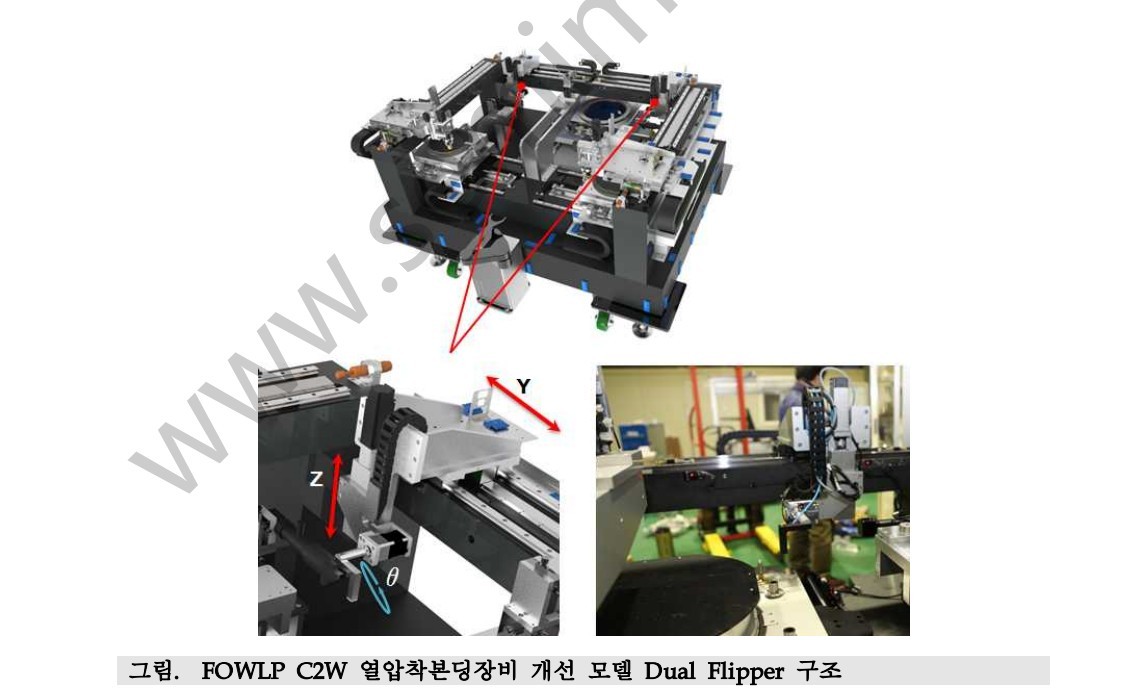

初期模型因单 Flipper 结构导致等待时间过长，后续改进采用了 Dual Flipper（双翻转装置） 结构，并对长行程的 Y 轴采用线性电机驱动，大幅提升了生产效率。
在大尺寸晶圆下，热应力和形变（Warpage）对对齐精度影响极大。

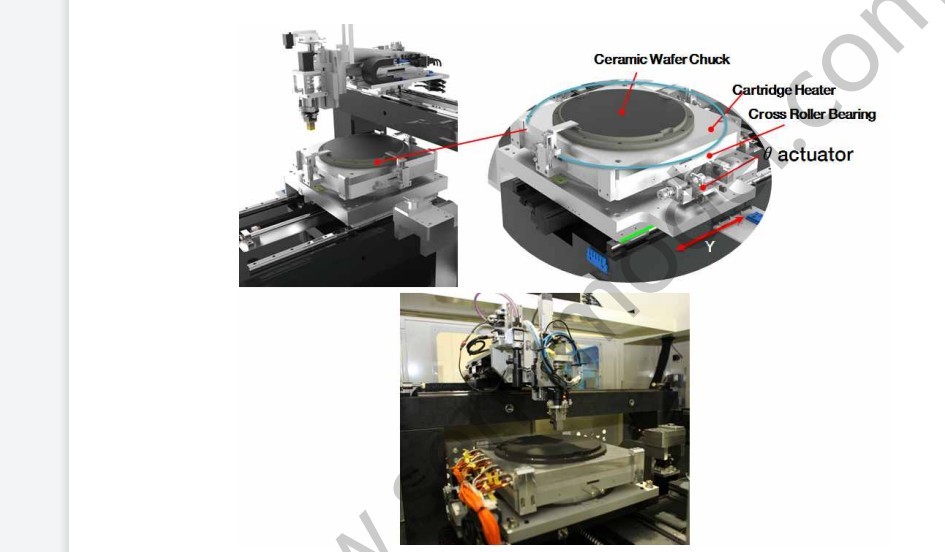

研发了针对300mm晶圆的高性能真空吸附平台与微小压力控制系统。通过高刚性机械结构设计和自适应对齐补偿算法，确保了在多层叠层过程中仍能维持极高的对齐精度，满足超细线路（的工艺需求。

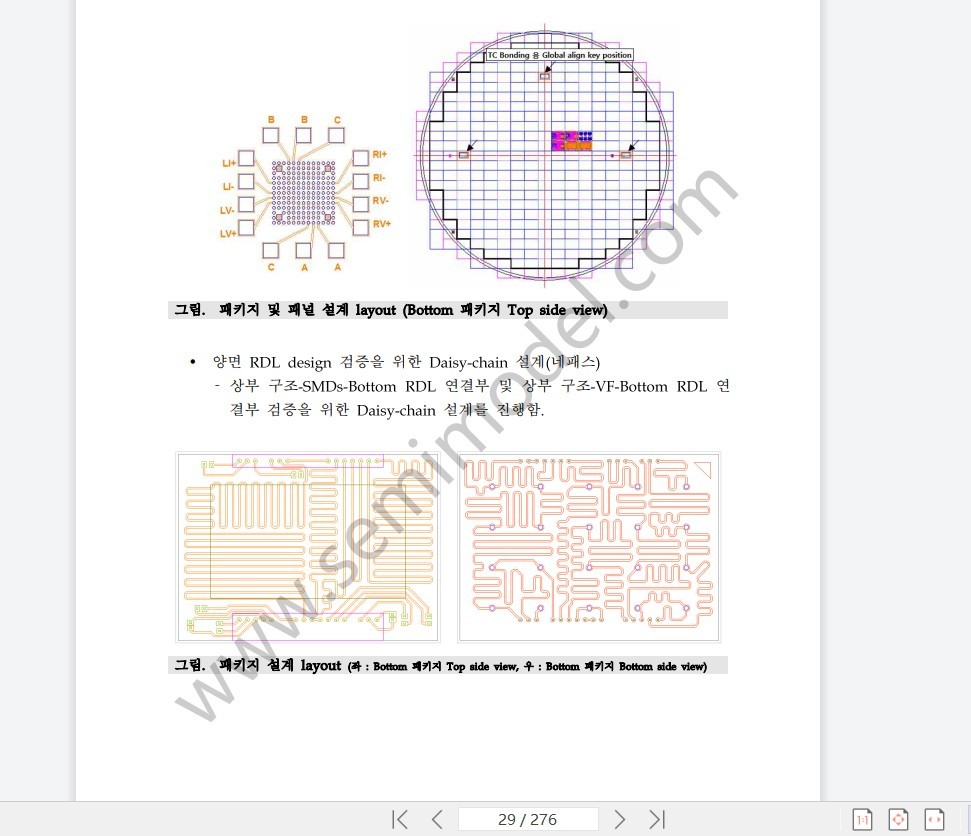

为实现复杂的SiP（架构，设备需支持高密度互联。研发团队通过优化光刻/刻蚀配套设备的传输模组，实现了多层RDL结构的精准制造。
工艺集成：设备不仅关注单一工序，更通过集成化设计，实现了从前道制造到后道封装的无缝衔接，特别是针对Via-frame（通孔框架）技术的植入与填充，大幅提升了电气互联的可靠性。

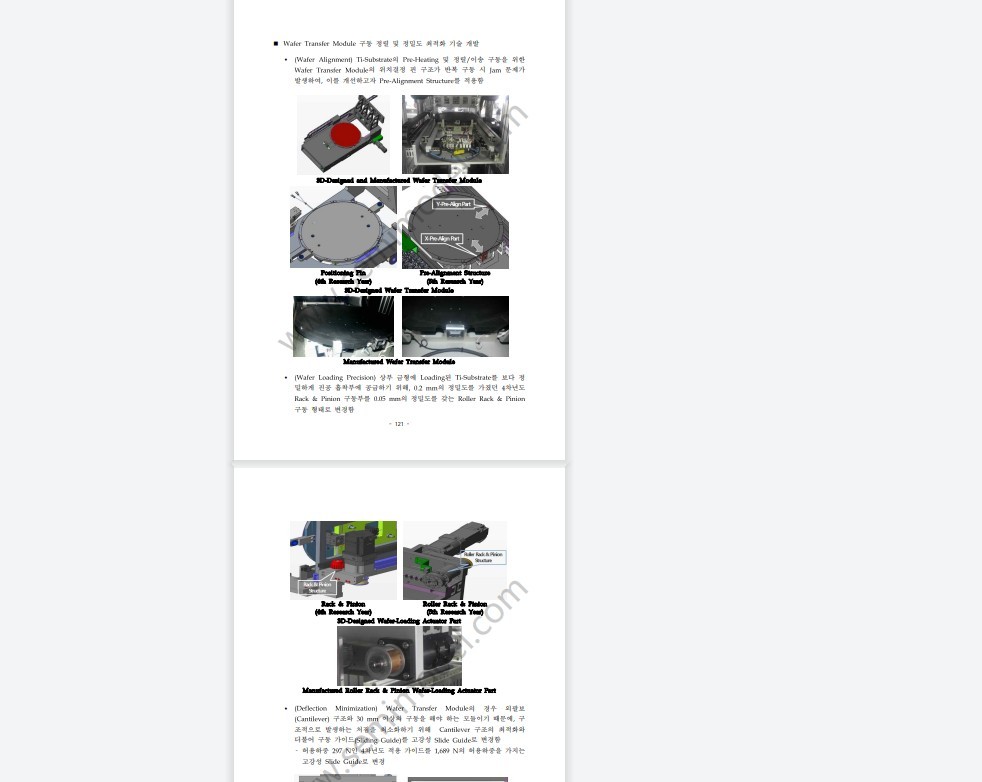

面对300mm复杂封装中脆弱的超薄晶圆/芯片，设备研发了多工位协同搬运系统（EFEM）。

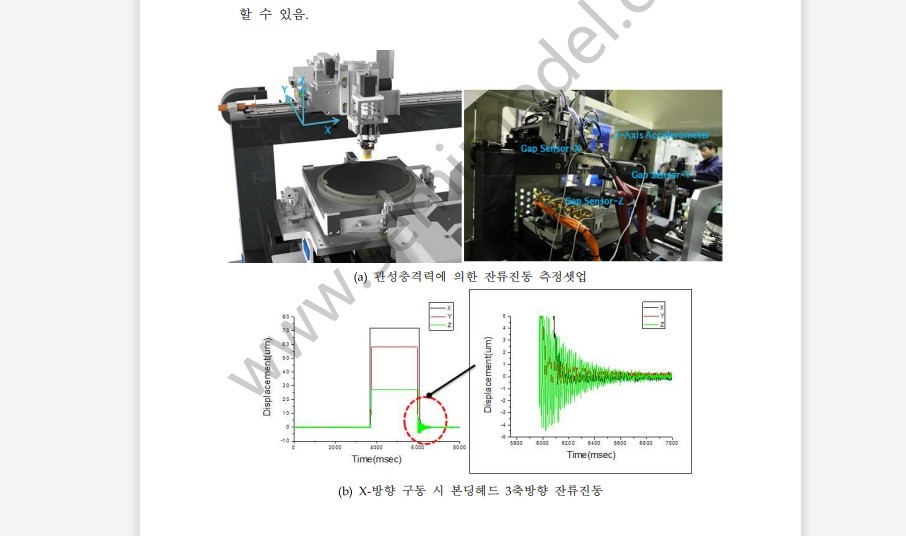

优化了搬运过程中的震动抑制技术，减少了高速运动对封装结构带来的机械应力，保证了量产过程中的高良率（Yield）。
