资料一共有429页！绝对的硬核资料！其价值远远大于设备图纸和代码！请慎用！

其资料内容主要是针对KLA 29xx/39xx 的明场高分辨率系列机台与 KLA Puma 的暗场激光高速大面积扫描系列机台！

对先进制程有图案晶圆表面亚百纳米至数十纳米级微小缺陷的、高速暗场激光散射/明场光学成像全自动检测机台的软硬件全栈技术详细剖析！

以下是针对该文档的主要内容、核心技术深度解析描述：

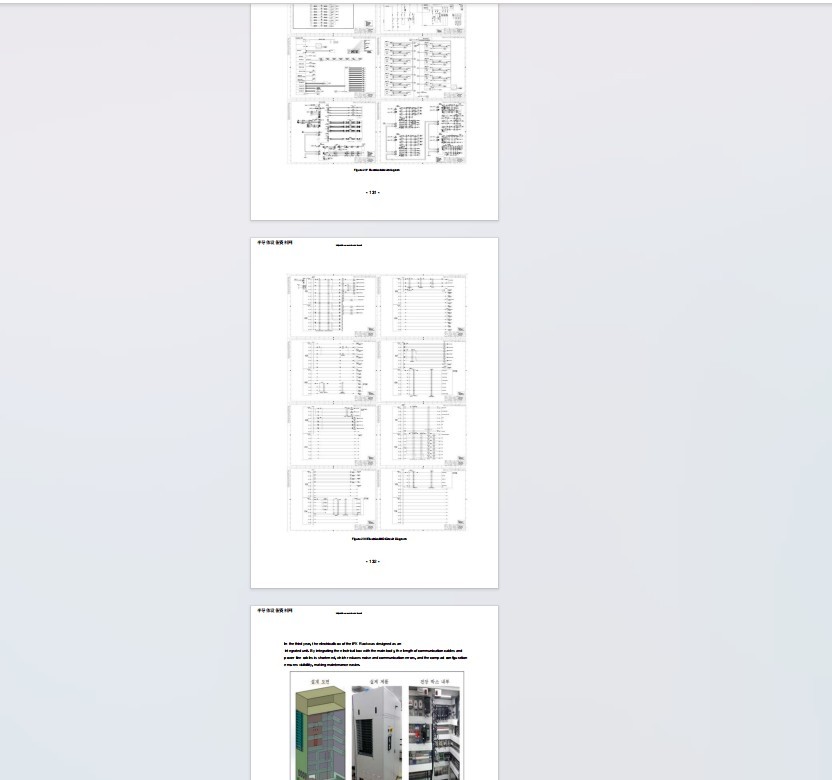

该设备在光、机、电、算四个维度实现了底层硬核突破：

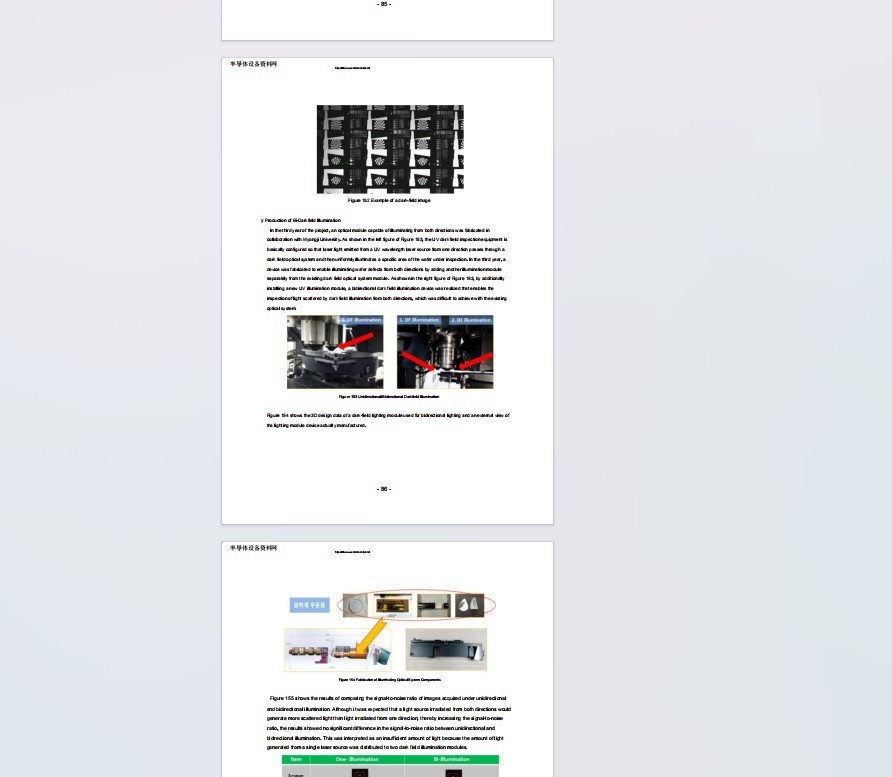

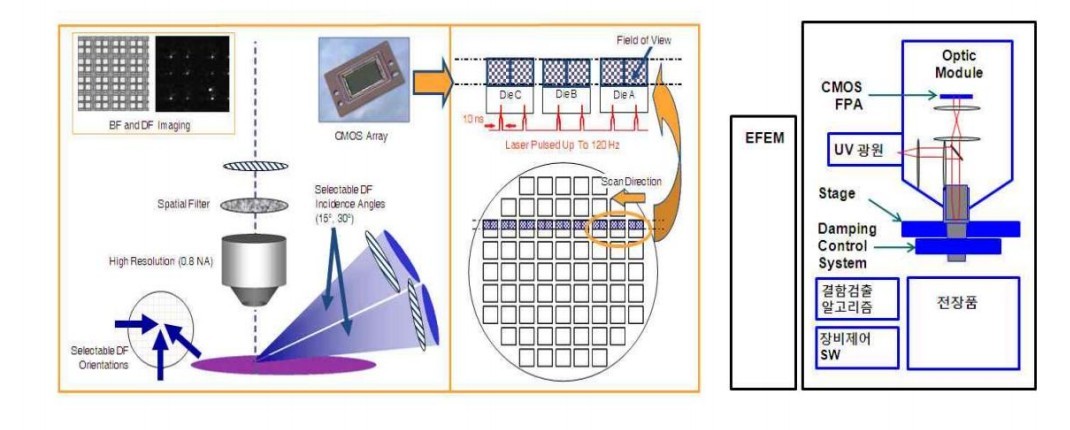

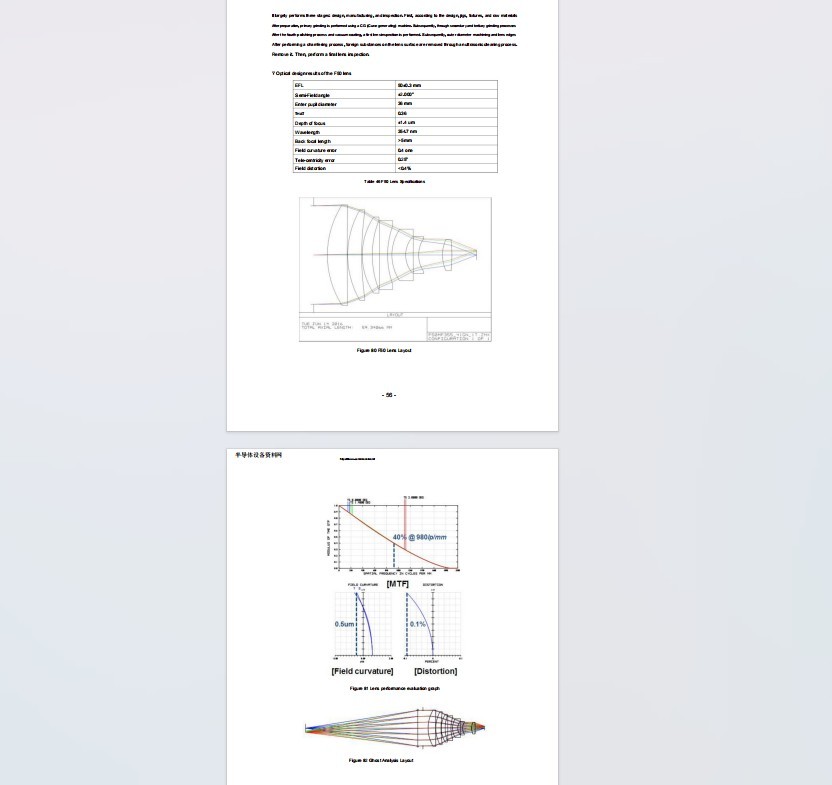

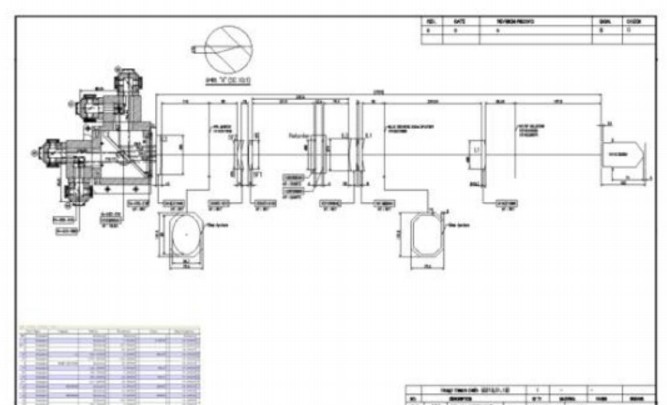

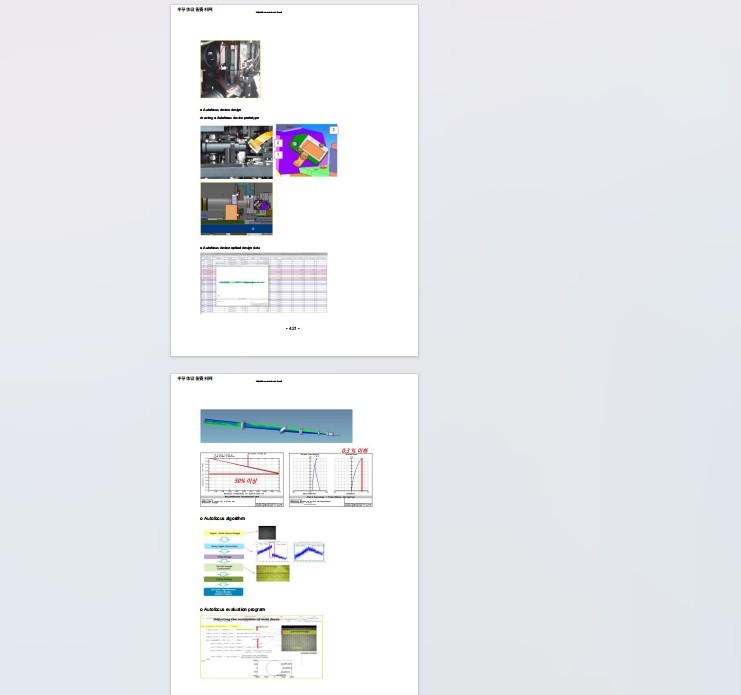

1. 明暗场一体化双光路光学成像系统

设备集成了两种互补的检测模式，以应对晶圆表面不同几何形貌的缺陷：

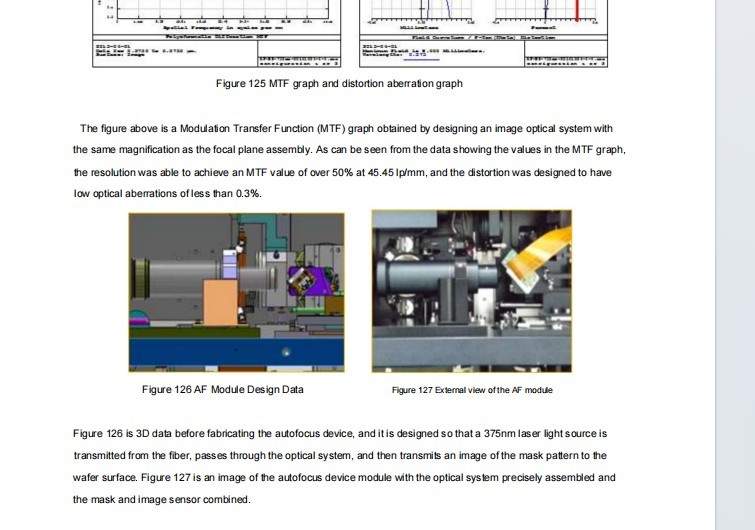

• 明场成像技术： 采用高数值孔径（High NA）物镜对晶圆表面进行高对比度垂直照明成像，主要用于检测 2D 图形微细畸变、桥接、断路等关键尺寸结构缺陷。

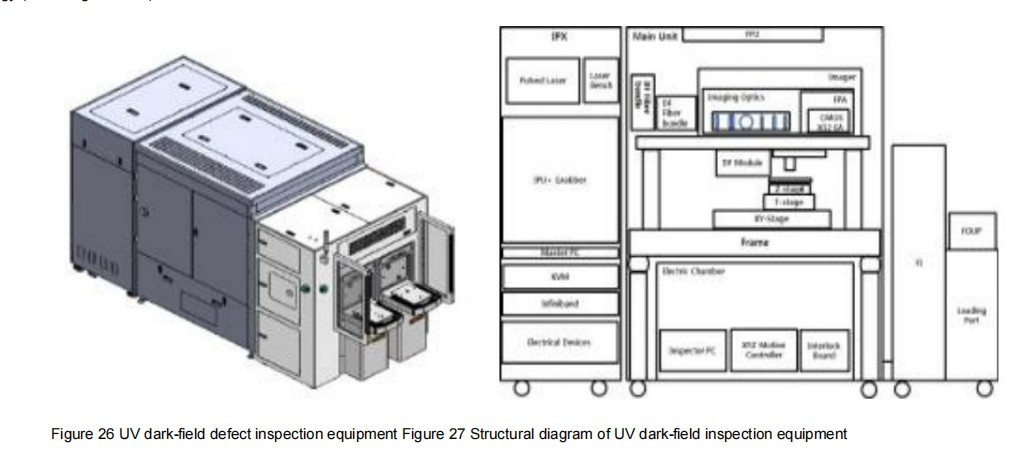

• 暗场高速激光扫描： 采用高功率斜入射激光线光源（条状束）。当遇到表面 50nm 级的微小颗粒（Particle）或微划痕（Scratch）时，引发强烈的瑞利/米氏散射。系统通过高灵敏度 TDI（时延积分）线扫描相机捕获散射光，从强背景噪声中剥离出缺陷信号。

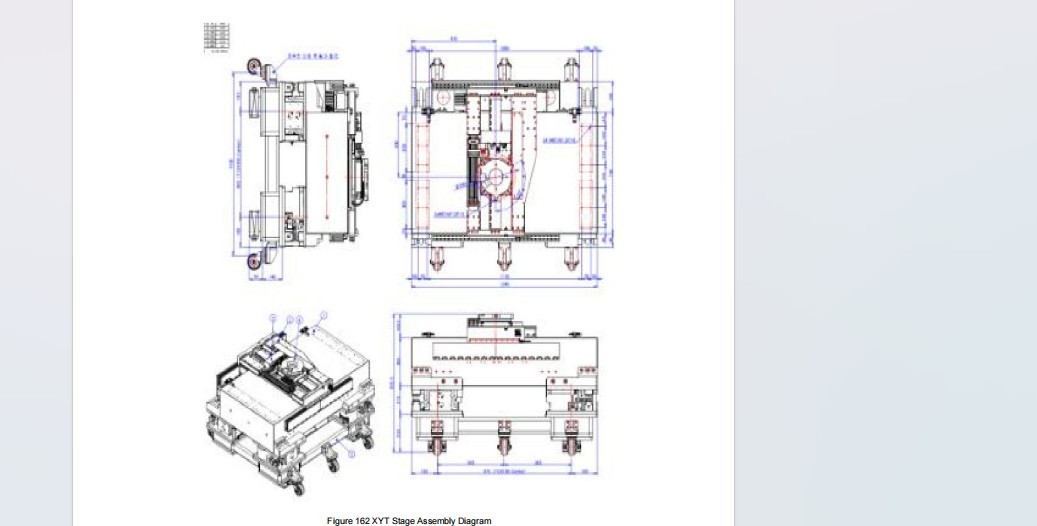

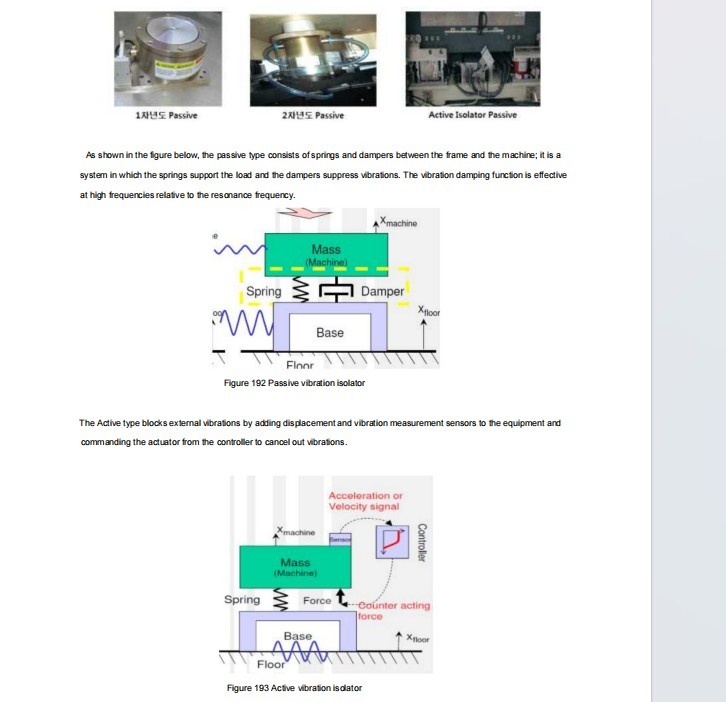

2. 超高精度真空高速运动舞台与减震系统

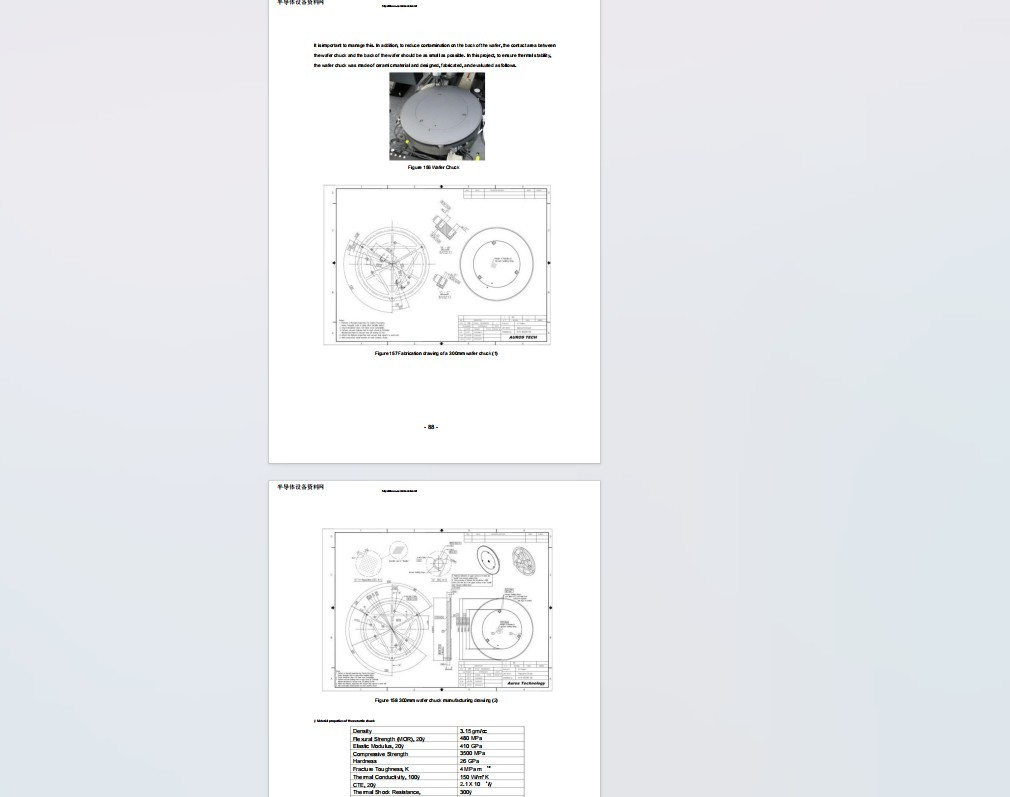

• 高速量测吞吐率： 为了满足高速全检流速，300mm 晶圆台必须在极高速度下进行平移和动态扫描。

• 纳米级控震： 针对 50nm 的缺陷捕获要求，研发团队开发了高刚性空气轴承导轨与线性电机驱动系统。在工作台高动态启停和往复扫描时，将微震动压低至纳米级，避免图像产生毛刺和伪影。

3. 亚像素级超快速图像处理与缺陷识别算法

检测设备的终极壁垒在于算法对巨量数据的实时处理：

• 高速图像差分算法： 芯片表面有复杂的图案噪声（晶圆逻辑电路）。系统通过高速采集卡，将当前芯片的光学图像与相邻芯片或设计版图进行像素级对准和实时数学差分。

• 50nm 缺陷 SNR 提升与 ADC（自动缺陷分类）：针对 Defect ID 483 和 485 的 50nm 微小缺陷 实施了算法验证，通过创新的滤波算法将信噪比（SNR）稳定提升至 4.2 左右。同时引入机器视觉与早期人工智能，对检测到的缺陷进行全自动分类（如 Particle、Scratch、Pattern error），防止误报。

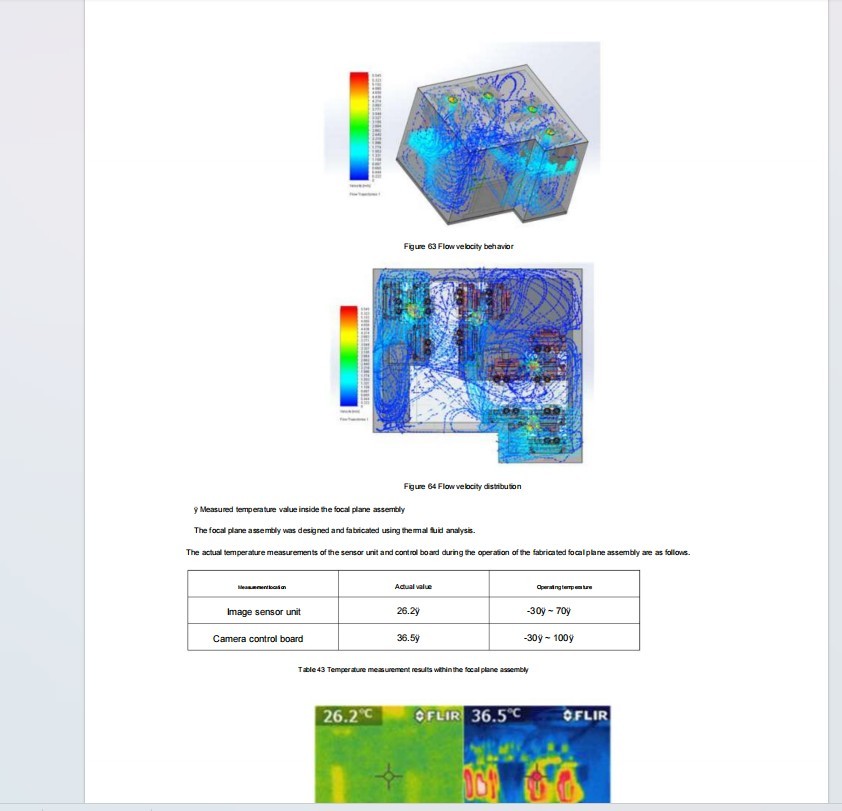

4 .高灵敏度图像传感器集成（TDI Line Scan Camera）

• 在暗场高速扫描中，微弱的散射光电信号极难捕获。研发团队集成了尖端的 TDI（Time Delay Integration，时延积分）线扫描相机。

• TDI 相机通过多级电荷转移累加曝光的技术特性，在晶圆快速运动的同时，将 50nm 微弱缺陷信号的光电对比度拉高数倍，从根本上解决了高速运动带来的曝光不足问题。

 核心视觉软件与图像识别算法（HOW - 软件篇）

硬件捕获到海量数字信号后，软件算法系统是机台判定缺陷的“大脑”：

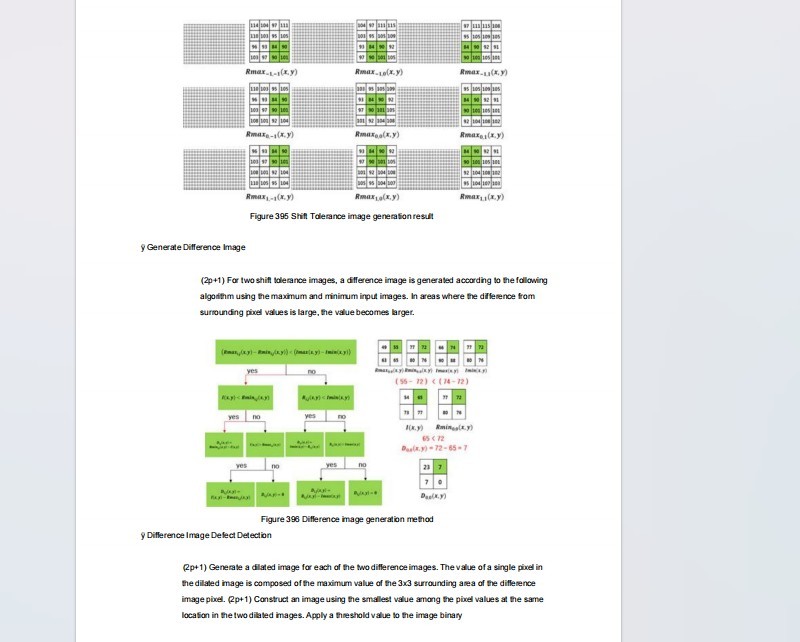

1. 亚像素级超快速图像差分算法

• 晶圆表面布满了复杂的逻辑电路图形，这些图形会产生极其强烈的特征噪声。

• 算法系统通过高速图像采集卡，将当前被测芯片（Die）的光学灰度图像与相邻芯片（Die-to-Die 模式），或与标准版图设计数据（Die-to-Database 模式）进行像素乃至亚像素级（Sub-pixel）的精密对准校正。

• 通过实时的数学差分算法，扣除正常的电路背景图形，从而将隐藏在电路中间的异物和颗粒凸显出来。

2. 50nm 极限缺陷的信噪比提升

• 针对 Defect ID 483 和 485 的 50nm 极端微小缺陷，团队通过改进的空间数字滤波与多级差分增强算法，成功将信噪比（SNR）稳定提升并保持在 4.2 左右。

• 在半导体检测标准中，SNR4意味着设备具备了极其稳定、可靠的重复检出能力，漏检率与虚警率均降至工业量产可接受的安全线以下。

3. AI 机器视觉与全自动缺陷分类

• 引入了早期的深度学习（Deep Learning）与专用机器视觉分类器。系统不仅能测出缺陷的位置，还能根据散射图像的拓扑特征，将缺陷全自动分类为“Particle（颗粒）”、“Scratch（划痕）”、“Pattern distortion（图案畸变）”等，便于工艺工程师快速追溯前道污染源。
