这份文档绝对是一份十分精华的技术资料：核心内容主要围绕：针对 1x/2x纳米级先进制程
12英寸晶圆的光刻工艺套刻对准（Overlay）精度控制技术，工艺变形/位移测量与分析设
备技术，大口径高精度干涉仪系统的核心光学与算法技术。
资料为内部研发资料！请慎用.....!
以下是核心内容与相关技术深度总结：
工艺痛点： 在 1x/2xnm 节点，晶圆历经数百道成膜、高温退火、化学机械抛光（CMP）和强应力刻蚀后，会产生复杂的非线性宏观应力形变与微观工艺位移。
对准崩溃： 这种工艺变形会导致光刻机在对准 300mm 晶圆边缘时出现严重的非线性错位，传统的线性模型完全无法满足亚纳米级的套刻控制要求，导致良率（步留）暴跌。

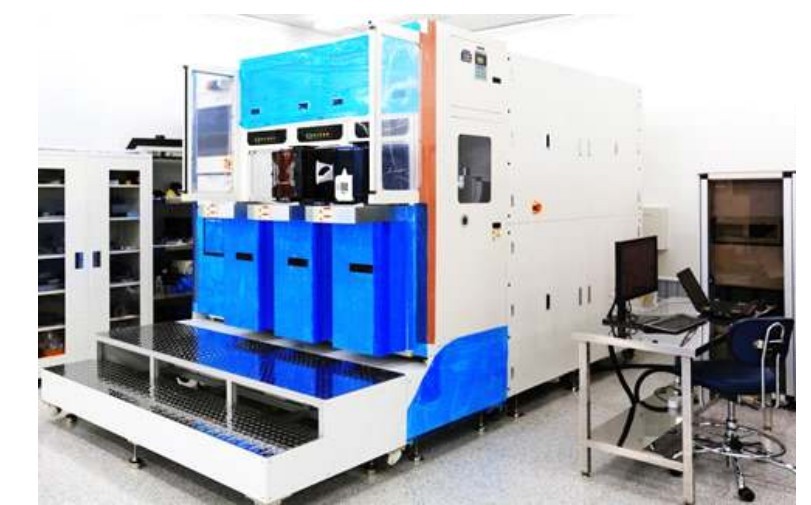

文档技术讲解： 全局测量 300mm 晶圆工艺变形、高阶形变参数，并具备闭环分析能力的超精密光学检测设备。

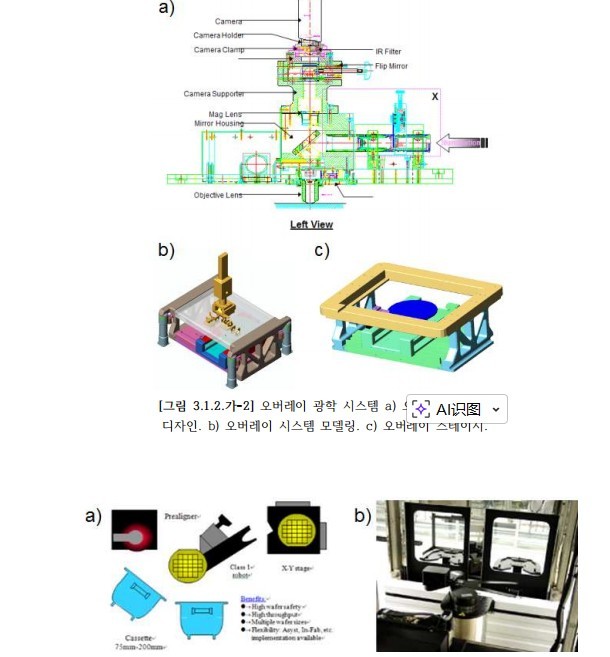

文档展示的硬件开发核心在于突破大口径、超高精度光学干涉量测系统：

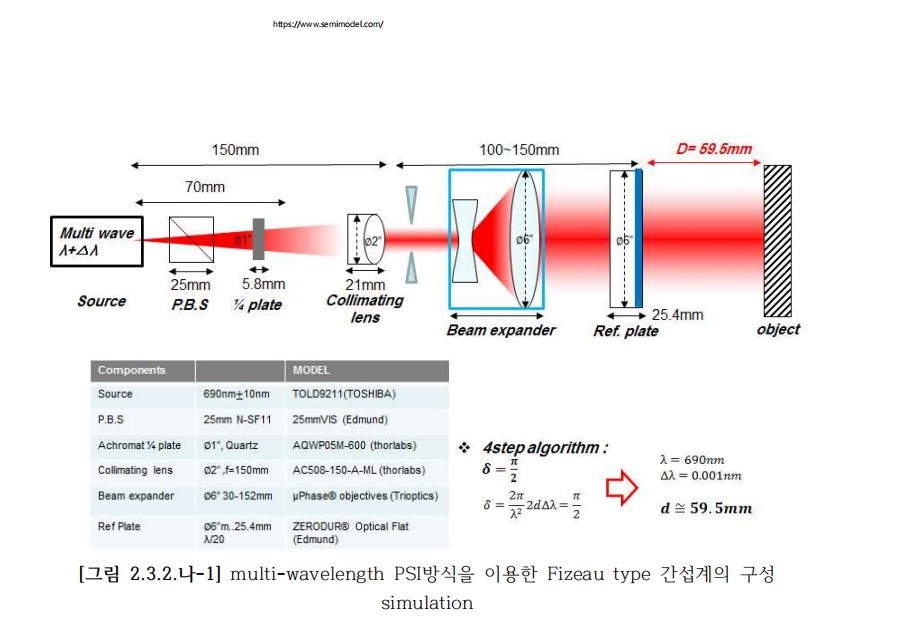

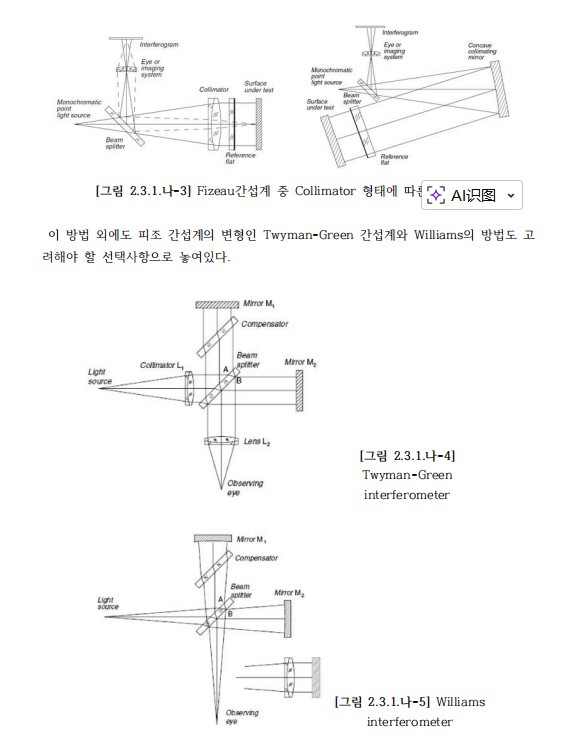

为了单次全视场捕获 12 英寸整片晶圆的物理形变和波前差，大型干涉测量光学套筒：
超高透射率防鬼影相干镀膜： 在 准直镜和基准镜表面实施了尖端的 减反射膜 研发。在 HeNe 激光器633nm波长下，将表面反射率压低至惊人的0.13%。这彻底消除了 12 英寸大口径光学系统中极易出现的鬼影和表面多重反射误差，使进入 CCD 相机的二次干扰噪声降低至 0.005%，保证了干涉条纹的极高对比度（信噪比）。
移相干涉机构： 结合压电陶瓷（对基准面或光路实施纳米级微调，实现光程差（OPD）的精密调制，用以提取超高分辨率的相位图。

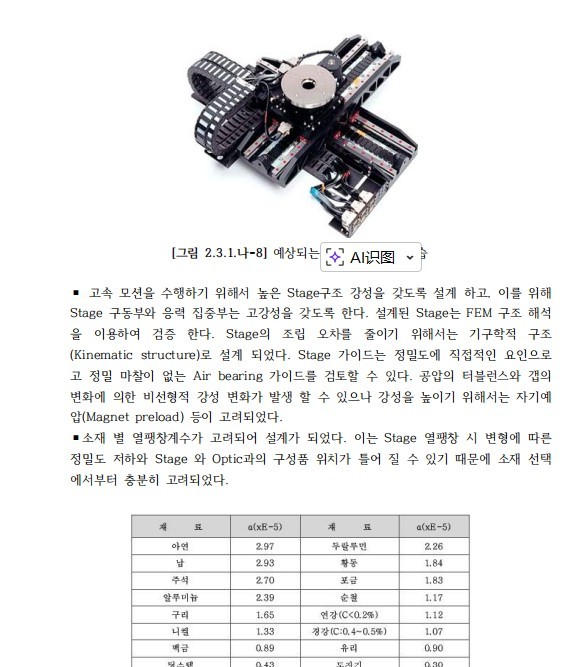

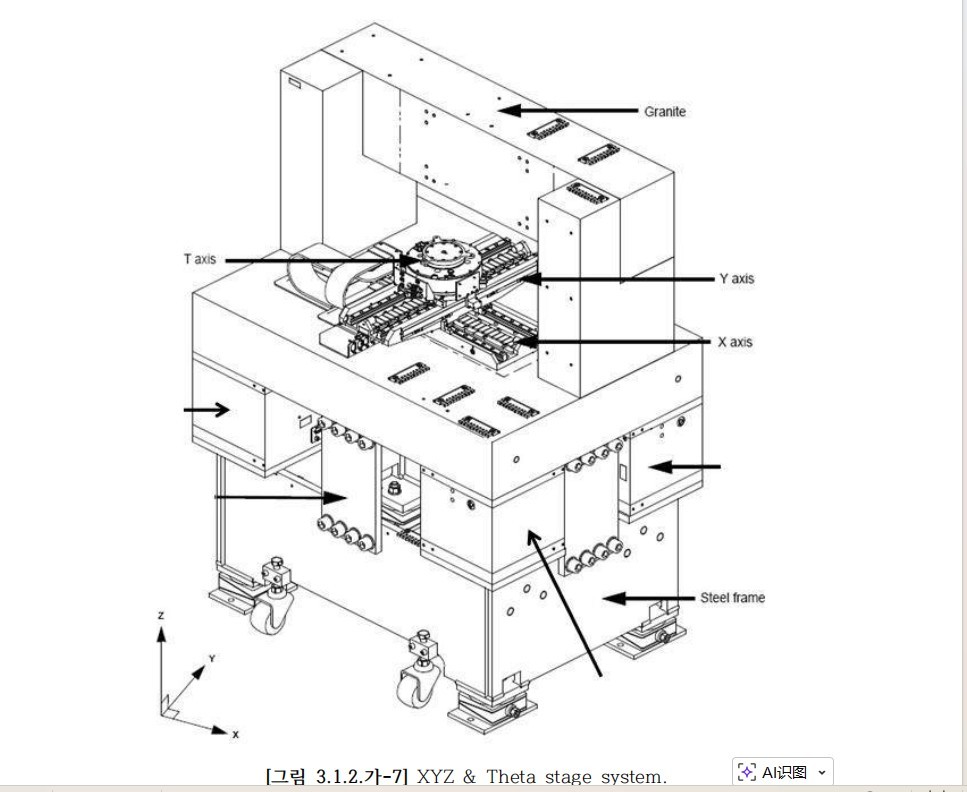

针对 1x/2xnm 节点的微观工艺位移，设计了兼容超高真空或高洁净度环境的 300mm 运动台。
攻克了大口径光学元件和晶圆本身的重力形变校正机构，确保机械运动引入的系统误差在测量闭环中被严格滤除。

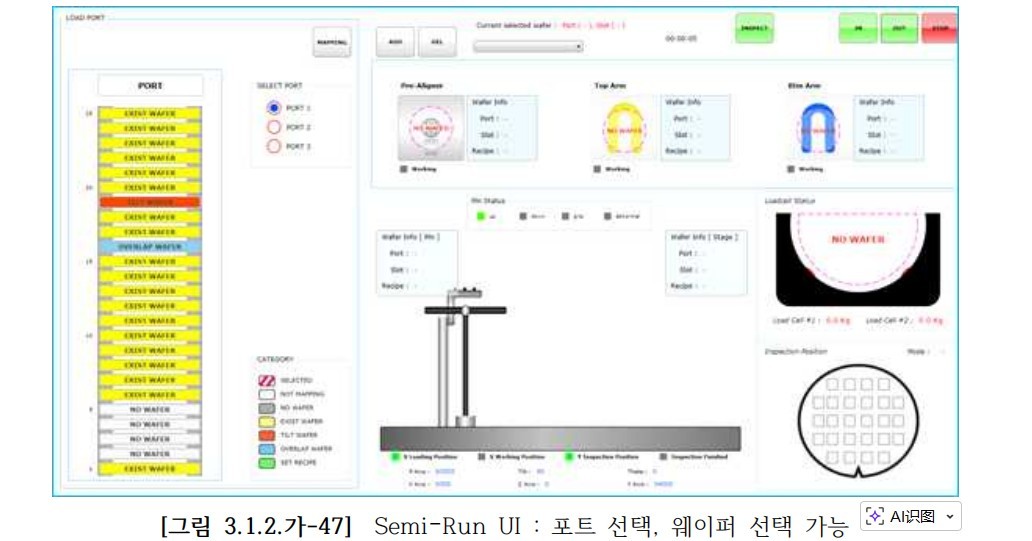

单有力学和光学硬件还不够，这台设备的核心在于其强大的分析功能：

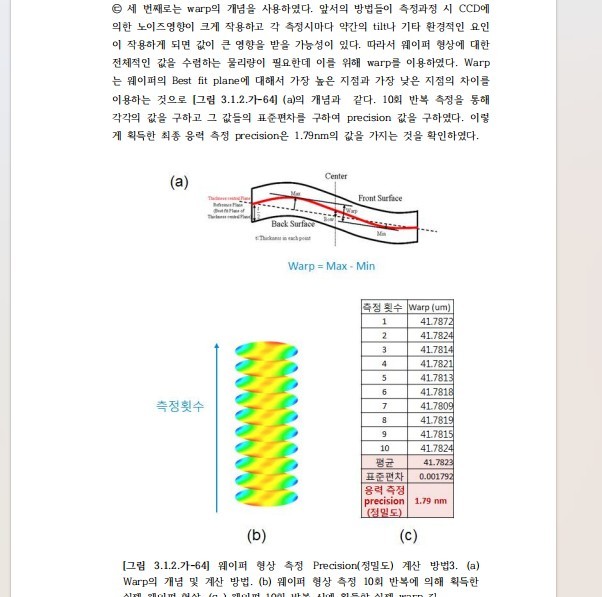

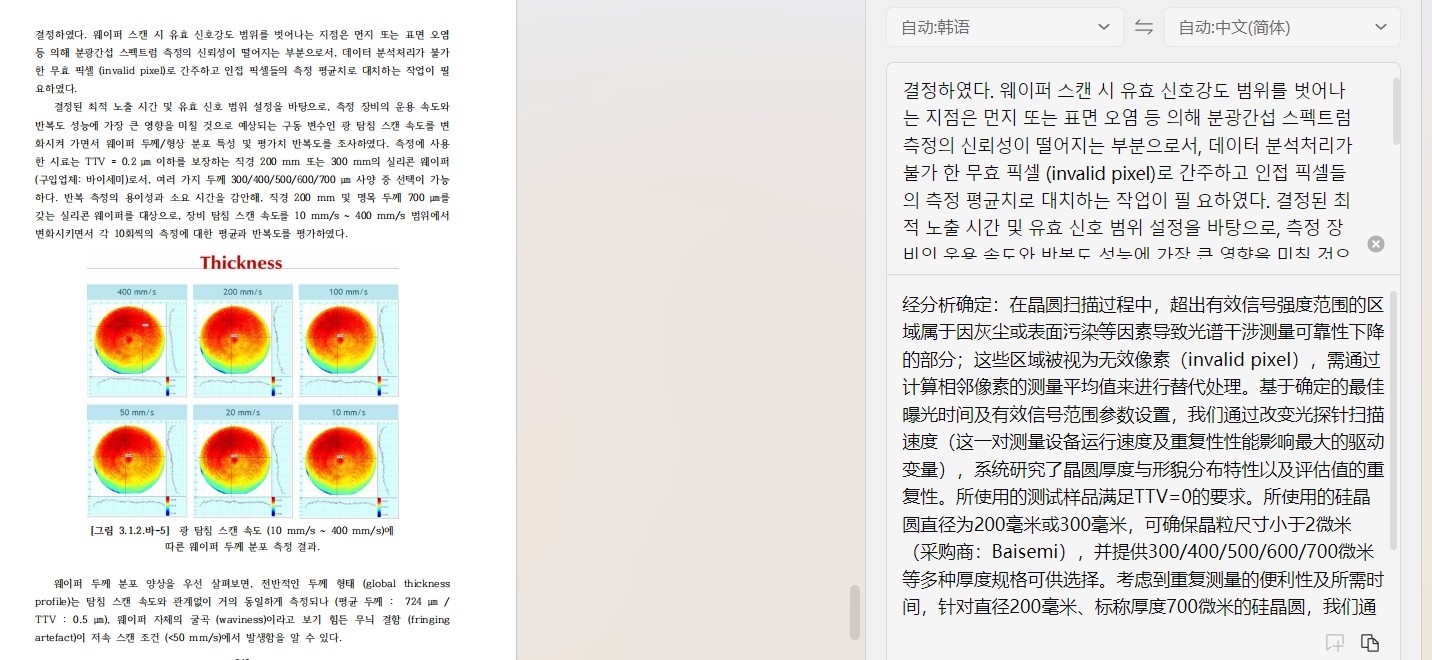

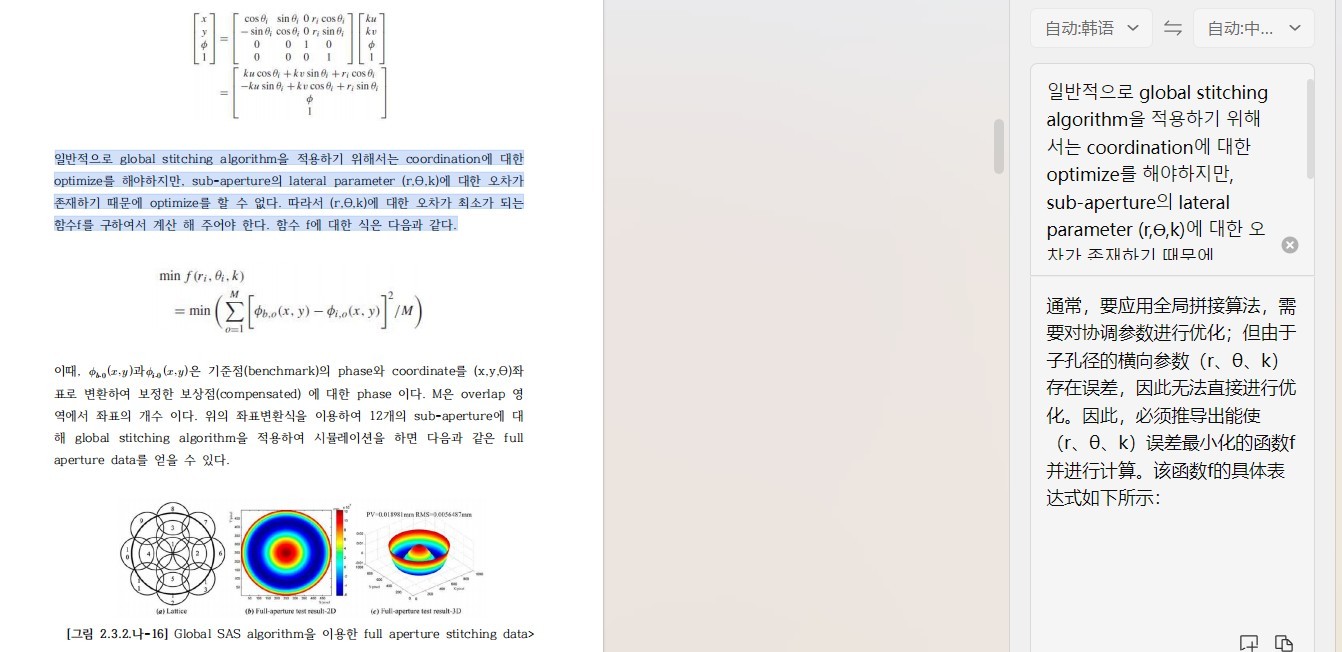

基于干涉条纹恢复出 300mm 晶圆的全景 3D 表面拓扑及应力形变图。

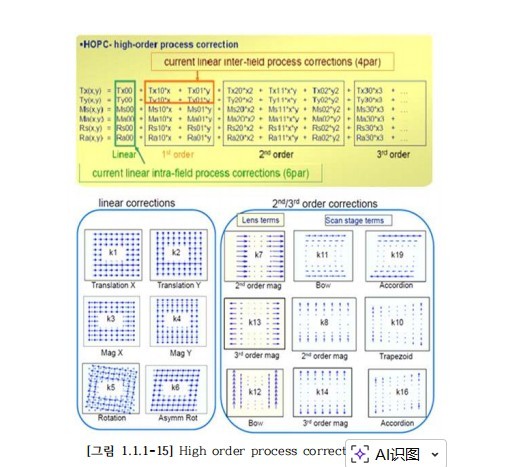

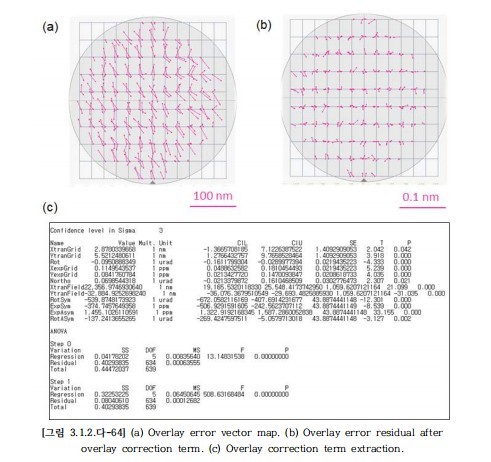

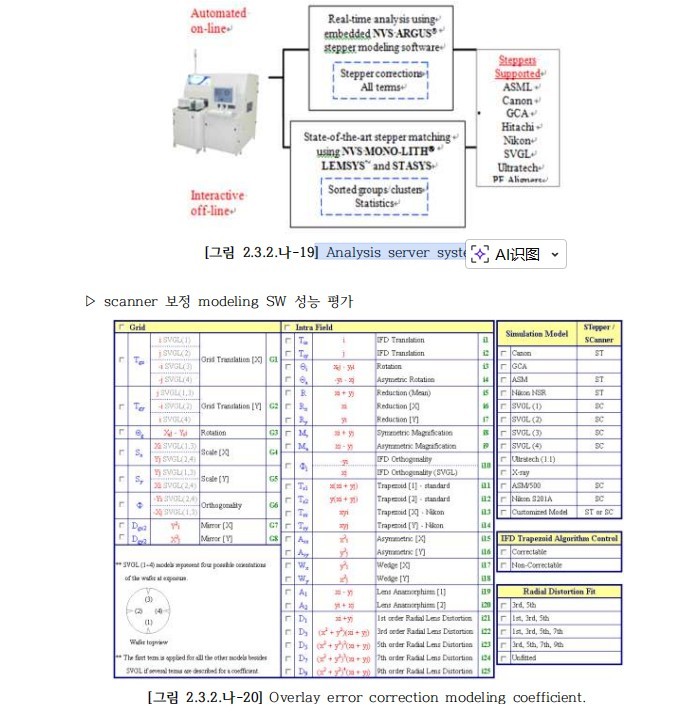

开发了针对 1x/2xnm 节点的高阶非线性数学建模软件。除了基础的平移、旋转和缩放外，还能精细化解析出晶圆因特定工艺（如高应力氮化硅薄膜沉积、不均匀CMP）产生的高阶非对称工艺位移。

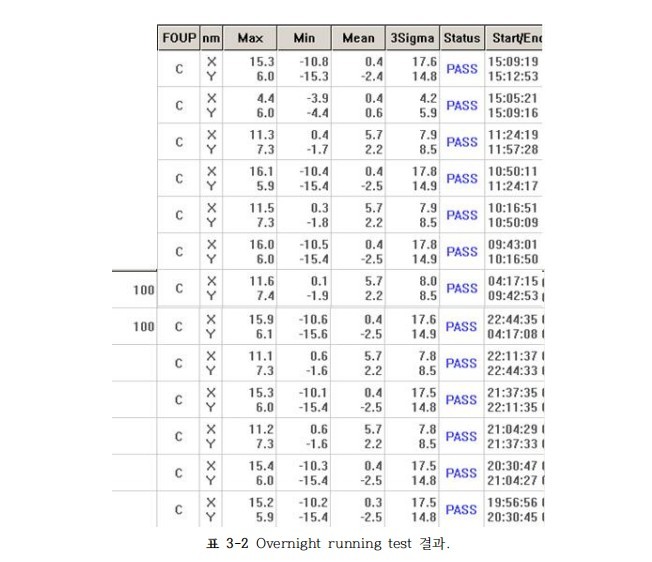

设备量测出的工艺变位数据可以通过标准的半导体通讯协议，实时转换为前端光刻机可以识别的校正参数。
指导光刻机晶圆台在曝光时进行高动态的非线性运动轨迹补偿，从而强行拉平由后续工艺带来的错位偏差。
