精华资料：核心内容太赫兹波在“高功率光源稳定性、高速扫描光路校准、微弱重叠信号解算”等方
面的行业难题。能在 1~2 秒内完成单个芯片的无损全检，满足 In-line 产能的流速要求，对比德国、日
本等全球先进技术！！
此外，该技术还具备向外延层（Epitaxial layer）厚度/掺杂浓度测量、指纹传感器封装质量管理等横向半导体工艺，是一款具备高商业壁垒和技术延展性的优秀检测设备技术资料。
基于太赫兹（THz）波技术的半导体芯片与封装在线（In-line）无损、非接触检测设备。解决传统检测手段（如X-Ray、超声波检测）在安全性和介质依赖性上的局限，实现全检（全数检查）以提升生产良率。
技术全面展示了该设备从基础原理研究、核心光路设计、软硬件系统集成，到最终成功量产和三星、SFA半导体验证的完整研发技术！
设备针对不同的缺陷检测场景，创新性地融合了两种太赫兹技术：

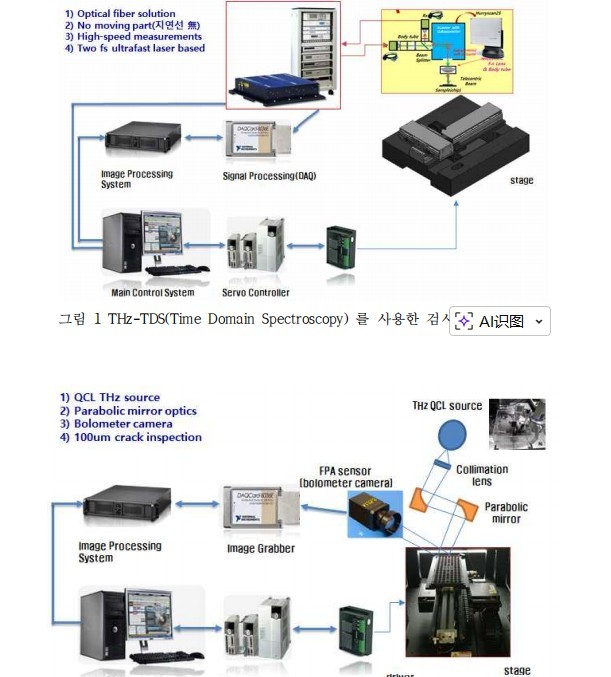

太赫兹时域光谱（THz-TDS）检测系统：
核心配置： 采用 1560nm 高重复频率（250 MHz）光纤激光器作为外部光源。

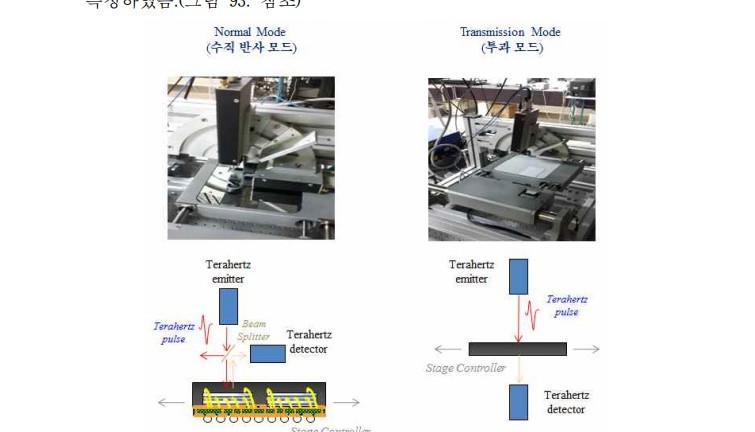

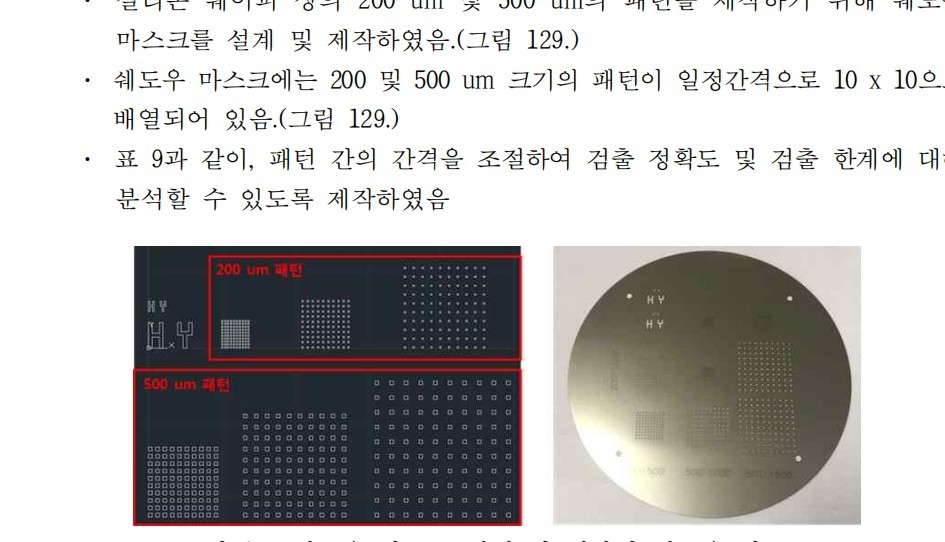

应用目标： 主要通过检测透射或反射THz波的振幅与相位变化，对半导体模组（EMC）的空隙（Void）、剥离等缺陷进行单层/多层析像及厚度测量。

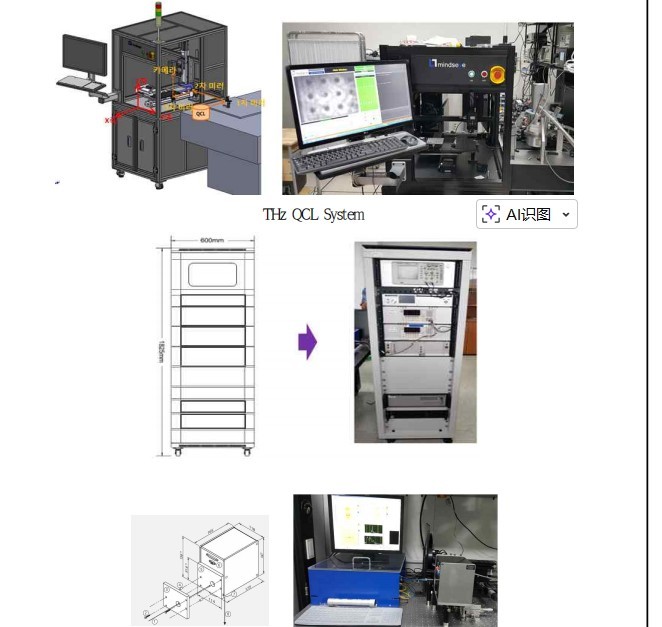

太赫兹量子级联激光器（THz-QCL）面阵检测系统：

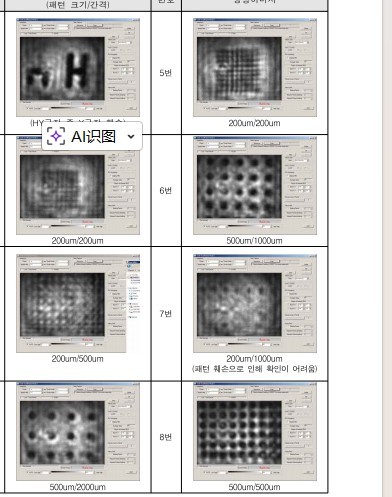

核心配置： 基于 QCL 高功率光源，搭配抛物镜光路以及测热辐射计相机构建 FPA（Focal Plane Array）面阵成像系统。
应用目标： 主要针对高精度的微细裂纹进行高速捕捉与检测。

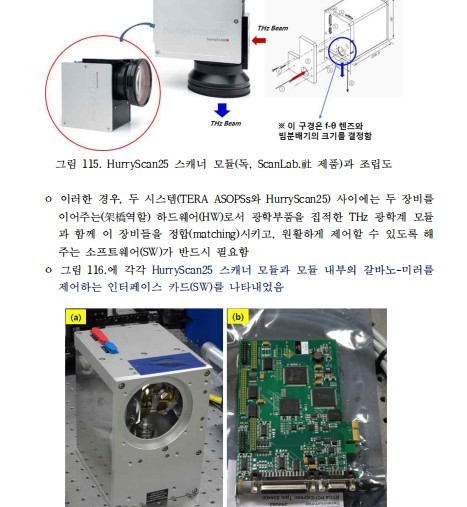

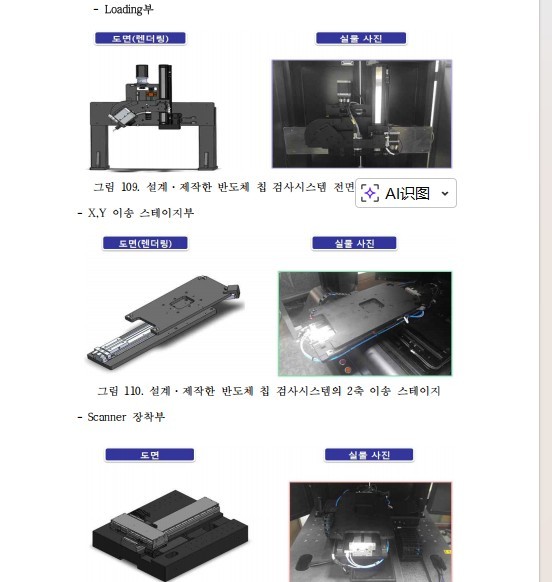

高速光路扫描： 集成了高速振镜扫描器与定制化的 Telecentric F-Theta 镜头，在保证区域内光束均匀度的同时大幅压低扫描时间。

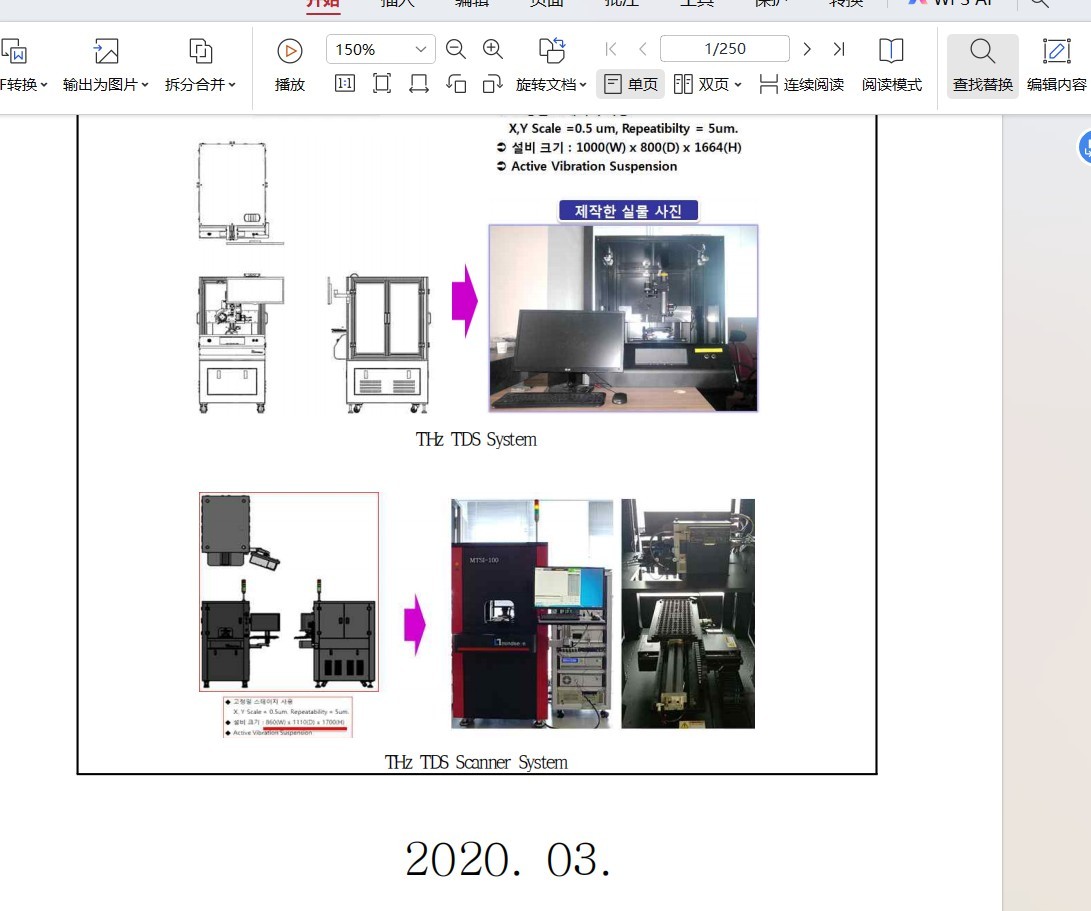

低振动结构设计： 针对在线检测的高精度需求，设计了主动避震机架，从机械结构上消除了厂务高频微振动对太赫兹波精度的干扰。

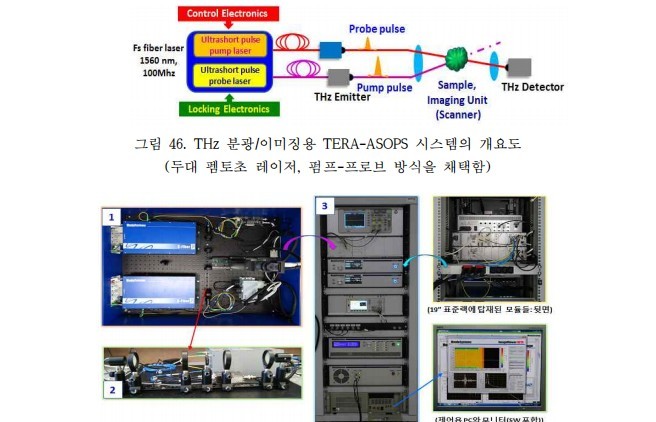

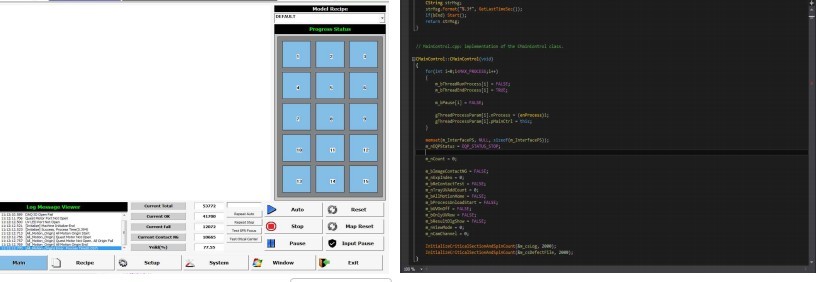

高性能数据收发： 实现 Tera-OSCAT/Tera-ASOPS 发生器与高精度采集卡之间的同步控制及 TCP/IP 高速通信。
从研发指标对比来看，项目最终取得了 100% 的技术达成度：

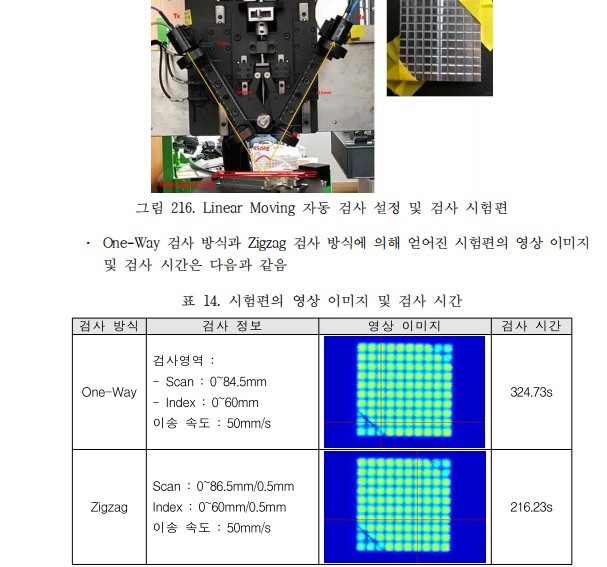

TDS 模式： 束流功率达 54.6，峰值频率 2.75 THz，芯片检测时间缩短至 2.05秒（。
QCL 模式： 束流功率$>1000W，微细裂纹检测时间仅 1.373秒.

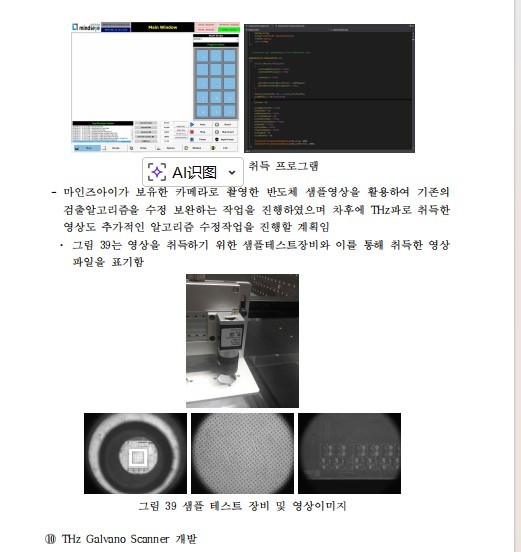

太赫兹原始信号复杂，在多层结构中易产生信号重叠和衰减。团队开发了一系列先进的算法来提高信噪比（SNR）和图像辨识度：
微细剥离信号提取： 针对信号重叠效应，开发并应用了 去卷积（、脉冲半高全宽分析 以及复折射率算法，将剥离层厚度计算误差降至 15 um以内。
3D断层扫描： 实现了 A/B/C/B'-Scan 多维度分析软件，能够提取特定时间/截面的 2D 图像，并通过 3D 建模直观展现封装内部的三维立体结构。

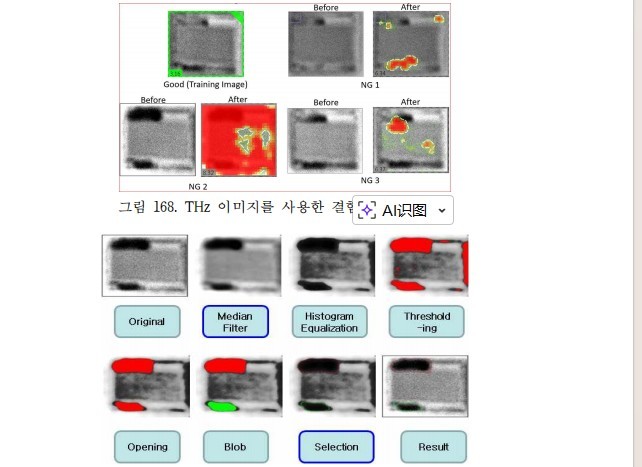

深度学习分类： 引入 CNN（卷积神经网络） 学习太赫兹波形谱图，实现了对良品与剥离缺陷的智能化自动分类与判别。
