文档内容主要围绕“面向大尺寸晶圆（如12英寸/300mm及以上）与先进封装载板，基于‘波长扫描干涉’技术的非接触式、超高精密厚度及形变测量设备技术。非常硬核，大量数据等！
对于半导体检测设备研发工程师而言，核心技术价值在于“用纯光学扫频干涉（WSI）替代了机械或常规光学单点测量的低效方案”。把可调谐激光源的高速波长线性度控制、复杂干涉图样的数字化解调算法以及大尺寸工作台的精密保刚控震设计有机集成在一起，为半导体后道减薄工艺、先进制程晶圆均匀性管理以及先进封装线提供了一款硬核的国产化高精密物理量测装备方案。
以下是基于量测设备硬件架构、精密光学、运动控制与工业集成维度的要点总结：

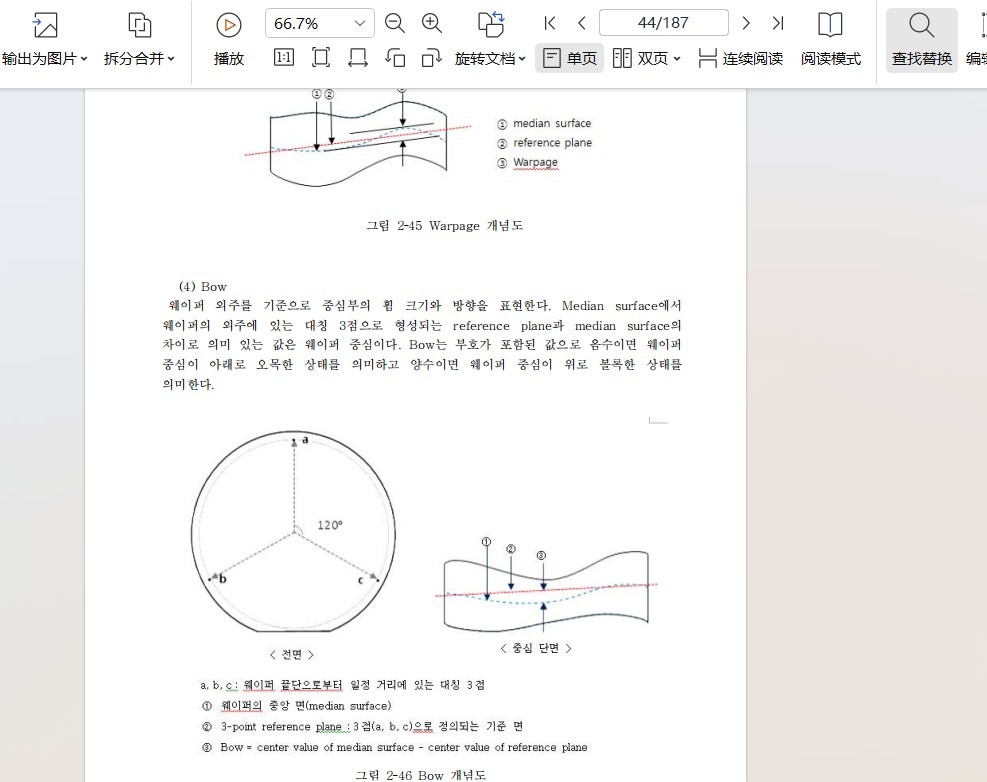

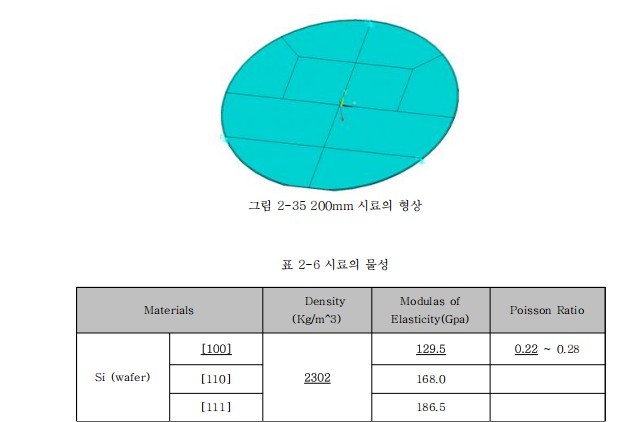

工艺背景与痛点： 随着晶圆尺寸向300mm及更大尺寸演进，且厚度由于减薄工艺不断变薄，晶圆在热工艺、三维堆叠（3D Stacking）和先进封装过程中极易产生应力翘曲以及面内厚度不均匀（TTV,）。
测量局限性： 传统的接触式探针测量极易刮伤晶圆表面，而常规的单点共聚焦或激光三角法量测速度慢、吞吐量低，且在大变形情况下极易失焦。
这是该量测机台最核心的光学硬件底层底座：
机理： 区别于传统的单波长干涉，系统采用波长可调谐光源。当光源波长在一定范围内连续高速扫描时，晶圆上表面和下表面的反射光会产生动态干涉条纹。
技术优势： 通过对干涉信号的频谱分析（FFT），机台可以在单次测量中，同时、绝对地计算出晶圆的‘表面绝对形貌（Warpage）’与‘内部薄膜/基底的绝对厚度。这完美解决了大尺寸晶圆因严重翘曲导致传统干涉仪条纹级数丢失的工程难题。

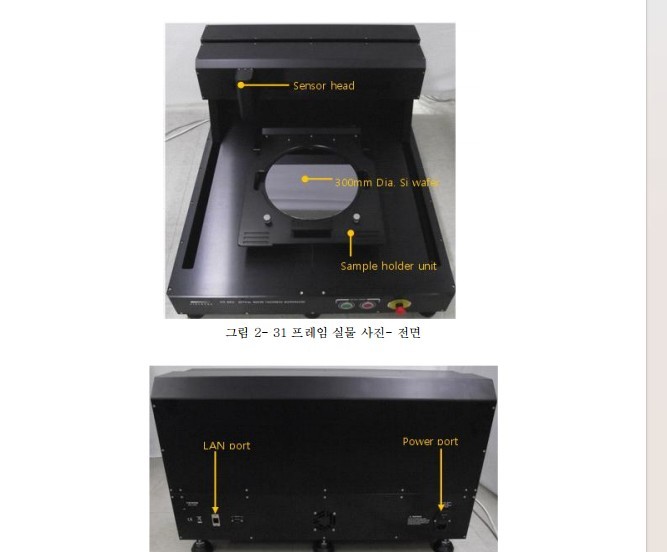

为了将光学原理转化为量产机台，硬件团队攻克了以下关键子系统：
高性能波长可调谐激光器组件： 研发了具备高线性度、高重复性及高速模式锁定功能的扫频光源，这是确保量测系统gage R&R（设备重复性与再现性）的核心瓶颈。

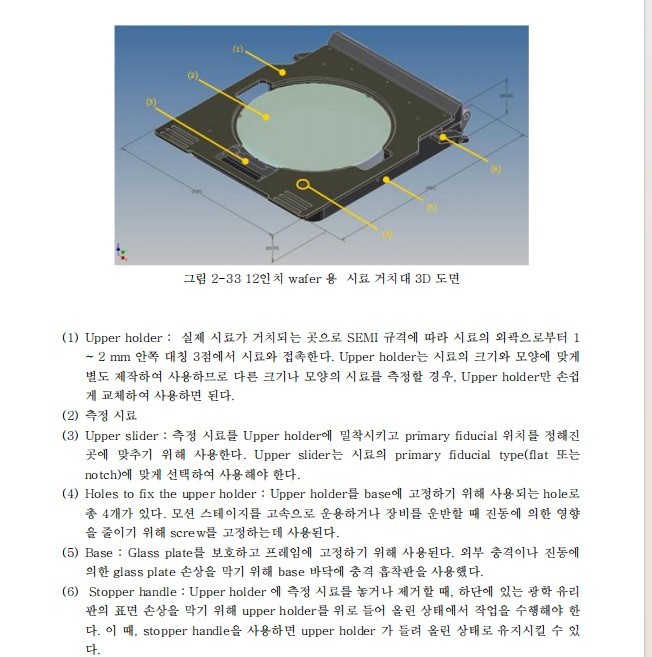

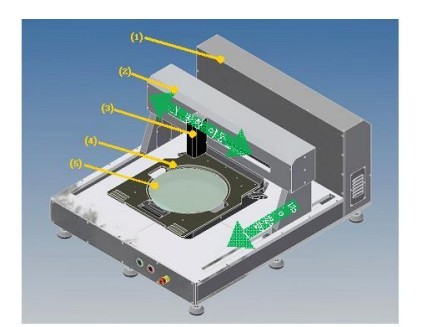

超精密大行程三轴运动平台： 针对大尺寸晶圆和基板，设计了具备气浮导轨或高刚性滚珠丝杠的运动工作台。要求在高速XY面内扫描时，Z轴方向的动态跳动（Runout）极低，防止引入机械运动带来的几何误差。
全视场多通道干涉探头： 优化了光学干涉探头的內部光学架构，提高了对低反射率、高粗糙度晶圆背面的信号捕获灵敏度。

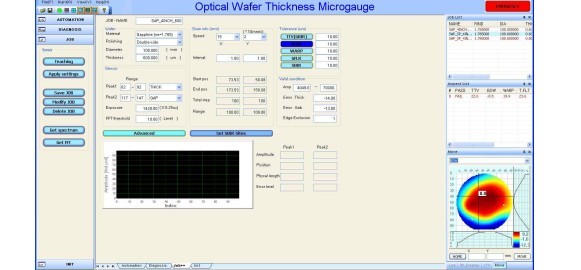

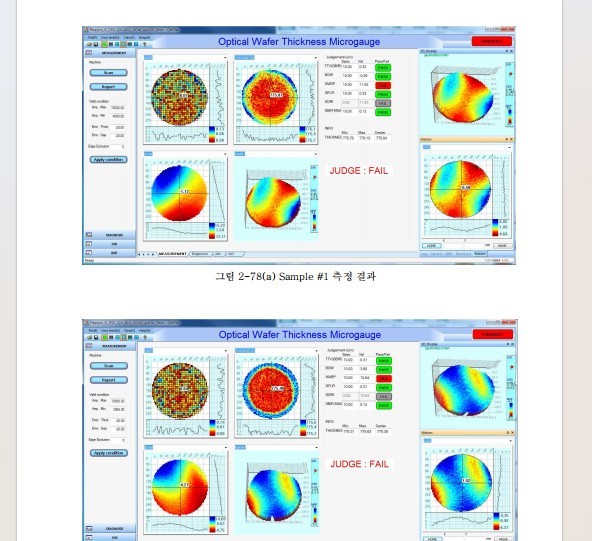

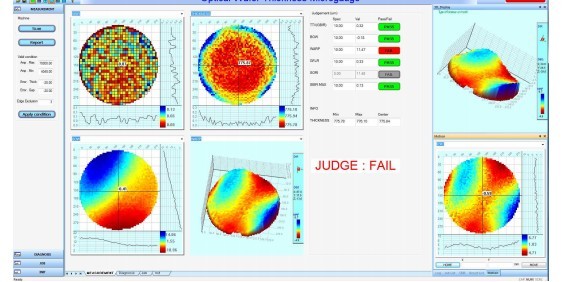

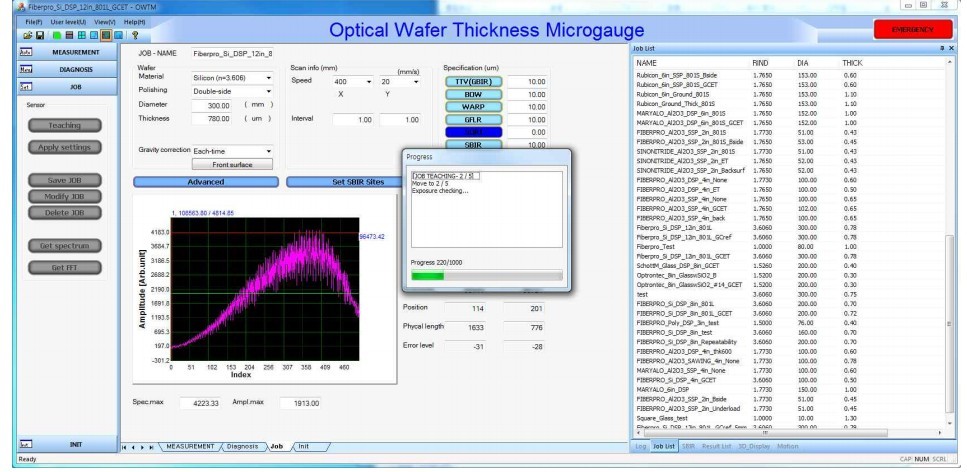

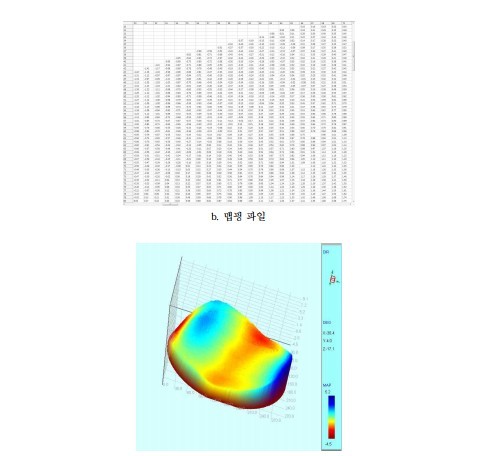

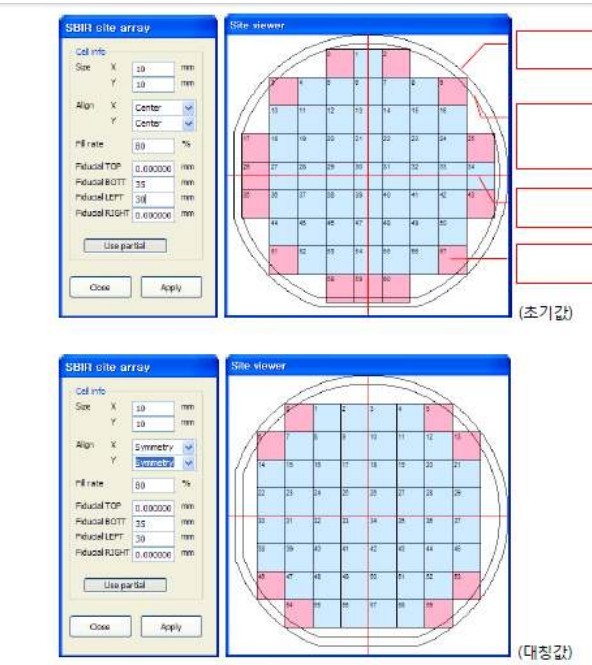

高速断层信号解析： 针对扫描产生的巨量干涉光谱数据，算法端利用专用DSP或显卡GPU并行加速，实施瞬时傅里叶变换，实时输出晶圆的3D形貌云图。
工业级指标验证： 项目不仅完成了原理样机调试，还针对半导体量产需求，进行了严格的测定范围、测量精度、以及量产吞吐率（UPH）的TIPA认证。
